近场与远场的特性及测量注意事项

5天前浏览2

NEWS

近场与远场的区别与联系 ///

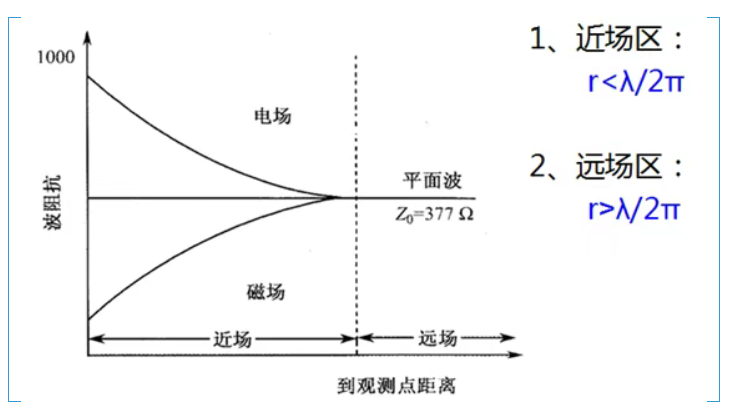

近场与远场的划分以测试距离 r 与波长 λ 的关系为核心:r<λ/2π 时为近场条件,r>λ/2π 时为远场条件。




一、近场特性








近场中电场与磁场无固定规律,其特性由场源类型决定:

  • 场源为高电压小电流时,以电场为主,电场强度 E∝1/r³、磁场强度 H∝1/r²,随距离增加两者均减小,且波阻抗逐渐变大;

  • 场源为低电压大电流时,以磁场为主,电场强度 E∝1/r²、磁场强度 H∝1/r³,随距离增加两者均减小,且波阻抗逐渐变小。

近场特性复杂,电场与磁场无特定关联,需分别测量。同时,近场场强与 r²、r³ 强相关,位置微小变化会导致较大测量误差,测试重复性差,无法保证一致性。





二、远场特性

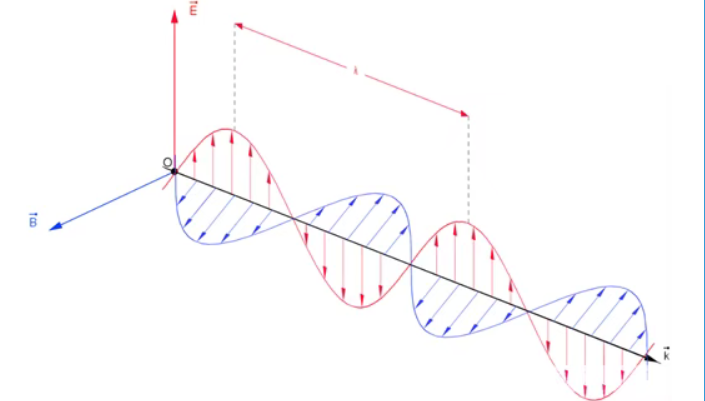

远场属于平面波,电场与磁场方向相互垂直,且电场强度 E∝1/r、磁场强度 H∝1/r,随距离增加两者同步减小。

远场的波阻抗恒定,Z=E/H=120π≈377Ω。

远场分析和测量更简便,只需测量电场或磁场中的一项,即可推算出另一项。

远场区的确定可参考以下距离条件:

  • 测量距离 d≥λ/2π≈λ/6 时,电场与磁场分量正交,波阻抗保持 377Ω,测量误差约 3dB;

  • 测量距离 d≥λ 时,测量误差可控制在 0.5dB





三、测量注意事项

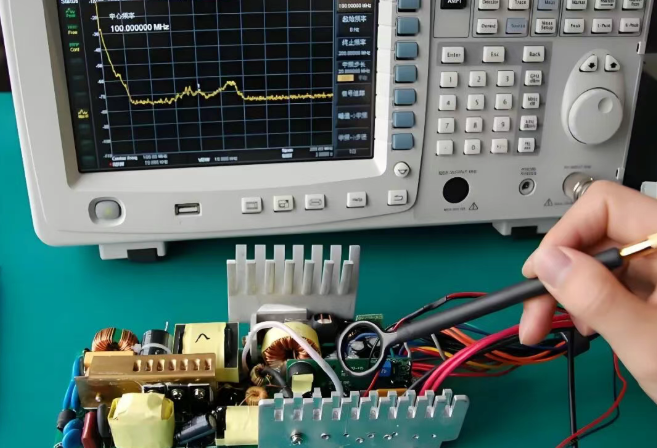

  • 采用 “频谱分析仪 + 近场探头” 的测试结果仅作参考,可对比整改前后的幅值变化,不适合进行绝对值判断;

  • 远场测试(如 3m 法暗室 + EMI 接收机)检出的不合格频点,仅通过频谱分析仪 + 近场探头未必能完全定位。





四、近场与远场核心参数对比表



对比维度

近场(Near Field)

远场(Far Field)

划分条件

测试距离 r<λ/2π( λ为波长)

测试距离 r<λ/2π;常用精准测试距离

d≥λ/6(误差≈3dB)、

d≥λ(误差≈0.5dB)

场型特征

无固定场型,随场源特性变化

稳定平面波

电场(E)与磁场(H)关系

无规律性关联,需按场源类型区分:- 高电压小电流场源:以电场为主- 低电压大电流场源:以磁场为主

方向正交(垂直),可互推(测 E 得 H 或测 H 得 E)

场强衰减规律

随距离衰减快,分两种情况:

- 电场为主

E∝1/r3H∝1/r2

- 磁场为主:

E∝1/r2、H∝1/r3

随距离均匀衰减:

E∝1/r、H∝1/r

波阻抗(Z=E/H)

非恒定,随距离变化:- 电场为主:随距离增大而变大- 磁场为主:随距离增大而变小

恒定值,

Z=120π≈377Ω

测量难度

复杂:需分别测量 E 和 H;位置微小变化易导致大误差,测试重复性差、一致性难保证

简单:仅测 E 或 H 即可推算另一参数;误差可控,重复性好

测量工具与结果用途

工具:频谱分析仪 + 近场探头用途:结果仅作参考,用于整改前后幅值对比,不做绝对值判断;可能无法定位远场检出的不合格频点

工具:3m 法暗室 + EMI 接收机等用途:结果精准,用于电磁兼容(EMC)合规性判定

典型适用场景

干扰源初步定位(如 PCB 局部电磁干扰排查)

设备最终电磁兼容(EMC)合规测试、远距离电磁辐射特性分析



来源:电磁兼容之家
