用 COMSOL 算出了拓竹A1最抖的速度

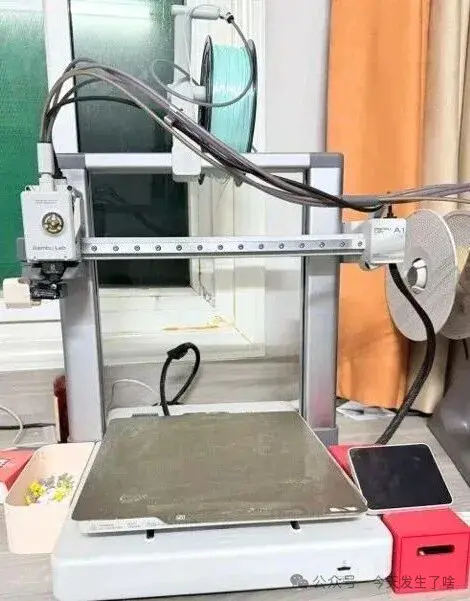

不少人都买过图下这台入门3D打印设备吧！每次打开，这台3D机器打印机自己总要抖一抖，找到共振频率，到底谁在抖？什么速度最抖？能不能避开？

小编最近腾出时间：按照一篇土耳其学者的文章，用 COMSOL 搭了一台拓竹A1尺度的皮带传动模型，把这三个问题挨个算了一遍。这篇文章把结果讲给你听(文末模型直接领)。

一、这是移动质量问题

2023 年，土耳其伊兹密尔的两位学者 Karagülle 和 Akdağ 把这个问题研究透了。他们在 International Journal of Pure and Applied Sciences 上发了一篇文章，用有限元加 Newmark 法算移动质量过简支梁，发现了一条朴素的规律：

质量的减速时间，如果正好等于结构固有周期的整数倍，停下来的残余振动最小；如果等于半个周期，残余振动最大。

按他们的实验和计算，选对速度曲线，行进中的振动能降约 70%，停下来之后能降约 80%。一句话：不花一分钱改硬件，改个速度规划就行。

这条规律写在纸上很好看，但 3D 打印机吃不吃这一套？小编决定算一算。

二、把皮带请进模型里

以前做打印机仿真，习惯把龙门架建得结结实实，梁、柱、导轨一个不少。结果特征频率一算，架体一阶模态 170 Hz 起步，打印头从 25 mm/s 扫到 500 mm/s，晃动只有几个微米——架子根本不抖。

这说明一件事：真机上那些肉眼可见的振纹，锅不在架子，在皮带。

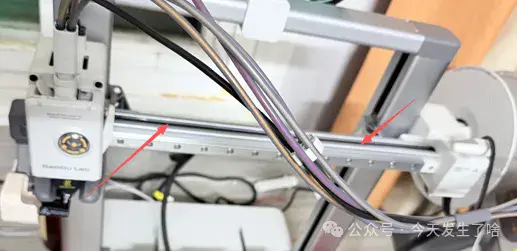

于是给模型装上了皮带：6 mm 宽、1 mm 厚的两根，一头固定在"电机侧"，一头嵌进 0.4 kg 的打印头，按传动弹性模量赋材料。电机指令用梯形速度曲线，加速、匀速 0.1 秒、减速，加速度 10 m/s²——和你切片软件里设的 10000 mm/s² 是一回事。皮带端面用边界载荷模拟电机锚点：指令走到哪，锚点跟到哪，打印头被皮带"牵着"走。

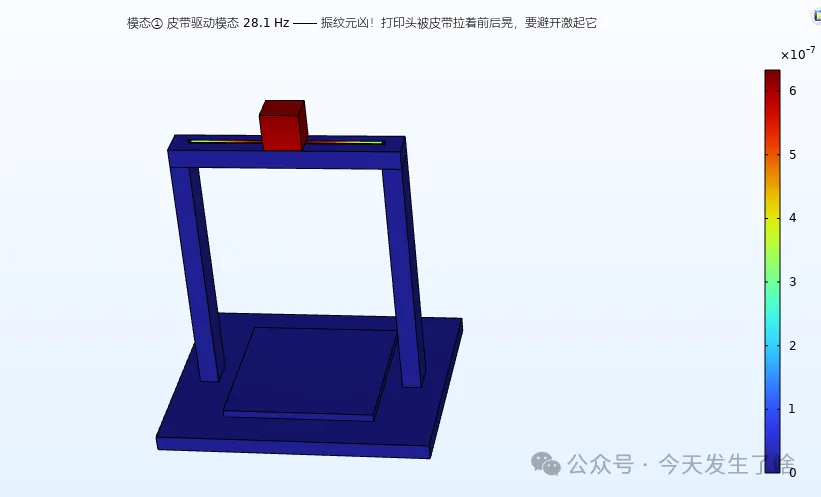

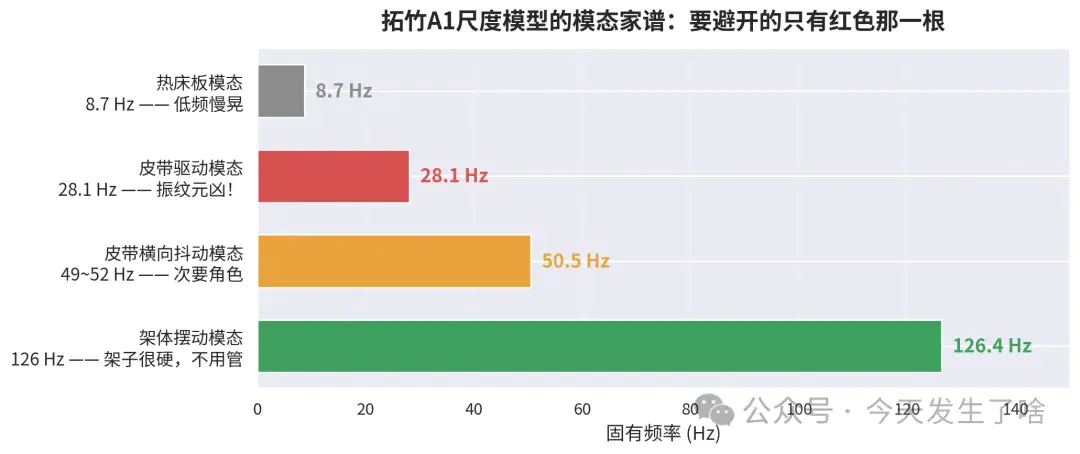

谱系很干净。热床板 8.7 Hz，是低频慢晃；架体 126 Hz，硬得激不起来；真正要命的是中间那根红的——皮带驱动模态 28.1 Hz。振型图里只有打印头通红，架子全蓝：皮带拉着头前后晃，架子稳得很。

所以第一个结论有了：要避开的模态只有一个，28 Hz 这一根。

三、最抖的速度，恰好是很多人常用的速度

知道频率是 28.1 Hz，周期就是 35.6 ms（1/28.1）。按文章的准则，加速度 10 m/s² 不变时：

- 最抖：减速时间 = 半个周期 = 17.8 ms，对应速度 v = a·t ≈ 178 mm/s；

- 消振：减速时间 = 整周期 = 35.6 ms，对应 356 mm/s。

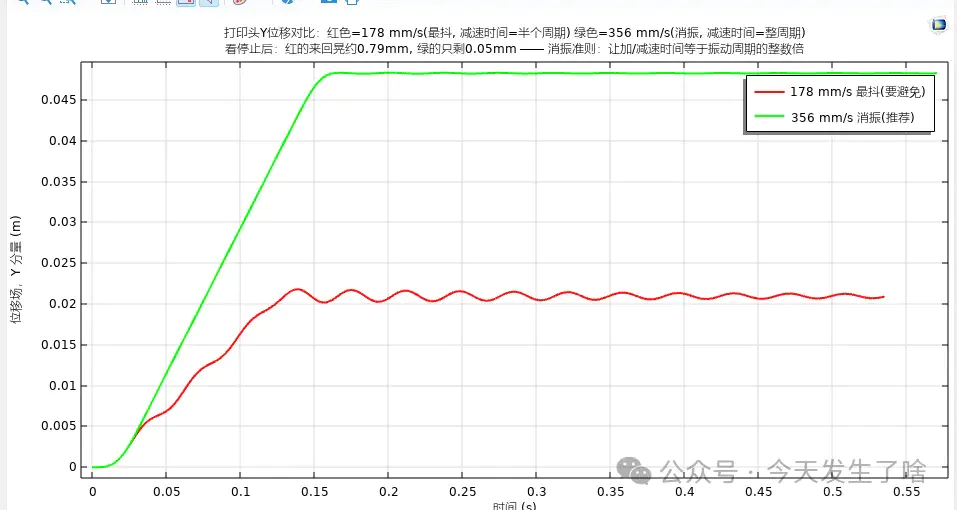

扫了 7 档速度做瞬态仿真，看打印头停稳之后还在晃多少：

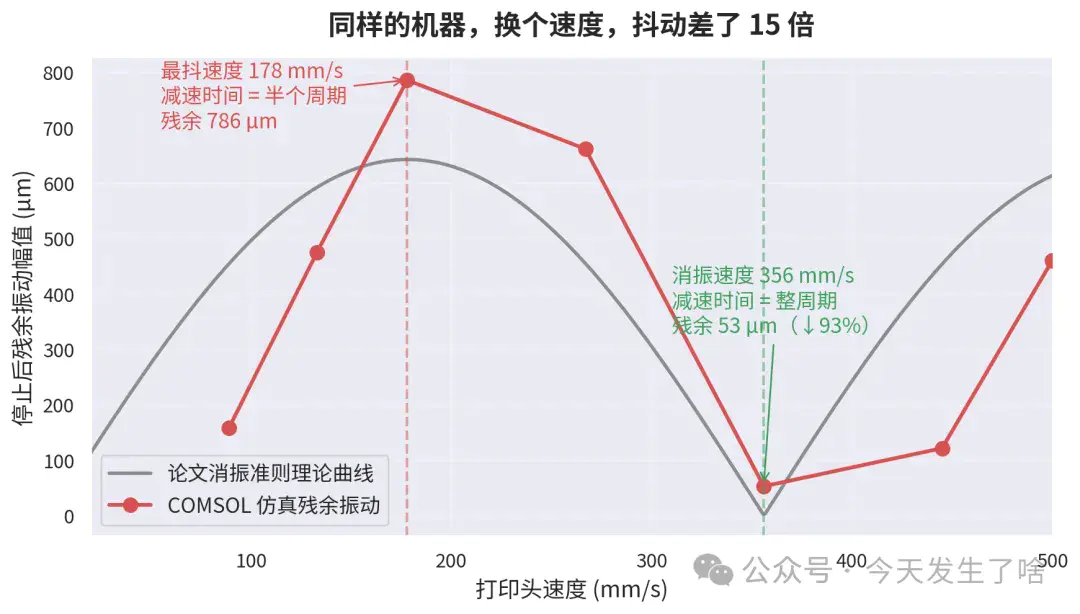

红点是 COMSOL 算出来的，灰线是文章理论。两条线走势几乎重合：178 mm/s 处冲到顶峰，残余晃动 786 µm，是理论值的 1.22 倍；356 mm/s 处掉进谷底，只剩 53 µm——差了 15 倍，降幅 93%。

178 mm/s 是什么概念？这是很多人打 PLA 的常用速度区间。也就是说，你以为"中规中矩"的速度，恰好是这台机器动力学上最敏感的点。而 356 mm/s 不光快，还稳。

第二个结论：避免减速时间落在"半周期"附近的速度（约 89、178、267 mm/s），把速度推到"整周期"档位（约 356 mm/s），振纹能降一个量级。

四、先别急着改参数：模型和真机差在哪

说到这必须泼一盆冷水。上面这台"打印机"是仿真模型，和你桌上的拓竹A1有好几处实打实的差距：

第一，结构形式就不一样。 模型是理想龙门：打印头沿横梁走。真机A1是悬臂 bedslinger——打印头沿 X 走，而皮带直接驱动、前后狂奔的其实是热床。所以真机上 28 Hz 量级的皮带模态如果存在，更可能长在 Y 轴热床上，振纹方向也要跟着换。

第二，皮带参数是名义值。 小编用的是等效截面加弹性模量；真机的 GT2 皮带是橡胶包玻纤芯，刚度随张紧力变化，还有齿和带轮啮合的细碎效应，这些都没算。

第三，阻尼是估的。 模型里按皮带模态约 1.6% 的阻尼比给的，真机有导轨摩擦、结构胶、塑料件，实际阻尼可能更大，残余振动会比 786 µm 小。

第四，也是最关键的：真机有"外挂"。 拓竹的固件开机时会做振动补偿校准，测量共振频率后用输入整形（input shaping）把激励里的共振成分预先挖掉。仿真的是"裸奔"开环系统——786 µm 是没有补偿时的上限。文章准则和输入整形其实是一家人，都是"让激励躲开固有频率"，只是一个在规划层、一个在控制层。

第五，频率本身会跑。 皮带有效长度随打印头位置变化，固有频率也跟着变，取的是中间位置。28 Hz 是个代表值，不是定值。

所以请记住：356 mm/s 这个数字是模型里的答案，不是你家拓竹机器的结果。 真机上正确的做法是看开机校准测出的共振频率，用 v = a / f 自己算。

五、这个仿真到底有什么用

既然差距这么多，算不算白算了？不算。仿真的价值从来不是替你打印，而是把机理摆到桌面上：

它证明了文章那套"移动质量消振准则"在皮带传动系统上照样成立——理论曲线和仿真逐点对上，峰谷位置零偏差。它告诉你振纹的主犯是皮带模态而不是架子，所以加固机架收效有限，调速度、调加速度、上输入整形才对症。它还给了你一把尺子：知道频率和加速度，就能算出"哪些速度碰不得"。

写在最后：三个提醒

1. 振纹先怀疑皮带，别怀疑架子。 模态分析里 28 Hz 的皮带驱动模态是元凶，126 Hz 的架体模态全程看戏。

2. 避开"半周期速度"。 减速时间等于固有周期一半时残余振动最大；等于整周期时最小。公式就一行：v = a·n / f。

3. 仿真值是上限，真机有补偿。 模型里的 786 µm 是开环裸机的结果，实际机器请以自己校准出的共振频率为准。

机器不会无缘无故地抖，它只是在按自己的节拍晃。你改的每一个速度，都是在和这台机器的固有频率谈条件。

参考文献

[1] H. Karagülle, M. Akdağ. Vibration Control of A Beam Under A Moving Mass Through Adjusting Trapezoidal Velocity Profile. International Journal of Pure and Applied Sciences, 9(1): 115-126, 2023. DOI: 10.29132/ijpas.1172085（开放获取）

仿真说明：COMSOL Multiphysics 6.4，三维实体单元 7455 个，打印头 0.4 kg，皮带等效截面 6×1 mm，加速度 10 m/s²，皮带模态阻尼比约 1.6%。文中所有仿真数值均来自该模型，与真实拓竹A1存在第四节所述差异，仅供机理参考
