别让“嗡嗡声”毁了你的新车——扁线电机 NVH 避坑全攻略
一、为什么扁线电机“又香又吵”？
扁线绕组带来的10–15% 效率红利与20% 功率密度提升，让它成为主机厂的“效率外挂”。但硬币的另一面，是 NVH 工程师的噩梦：
• 质量-刚度失衡：铜线从圆变扁，槽满率飙升，可槽内间隙却让刚度“掉链子”。
• 端部悬臂效应：绕组端部长成“章鱼触手”，局部模态像弹簧片一样乱颤。
• 经验模型失效：过去 20 年积累的圆线电机 NVH 数据库一夜之间“归零”。
结果就是：实验室里一切 OK，一到 7000 r/min 就给你来一段 5760 Hz 的“电音”。
二、把电机拆到原子级：三步搞定高精度仿真
我们团队花了 6 个月，用 80 个锤击测点和 3 次逆向标定，把扁线定子“扒了个精光”：
Step 1 3D 实体建模
• 六面体二阶网格，0.2 mm 级层叠结构复刻；
• 中部绕组各向异性，端部绕组按均质材料给刚度“打折”。
Step 2 材料参数逆向标定
表格

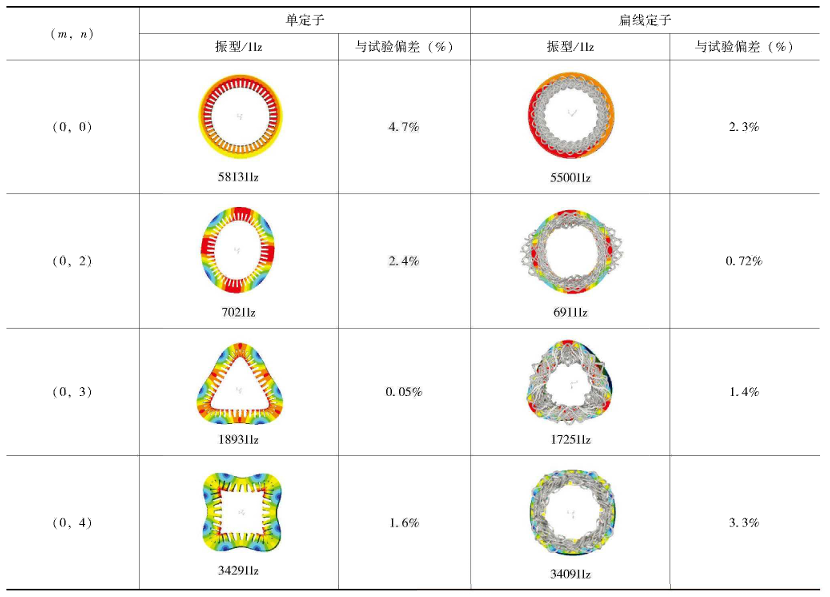

Step 3 模态验证
• 0 阶模态误差 2.3%；
• 4 阶模态误差 3.3%。
一句话：仿真结果和实测几乎“贴脸”。
三、同平台对比：扁线 vs 圆线，差的不只是效率
表格
结论：扁线电机更容易被 48 阶电磁力“点燃”，5760 Hz 呼吸模态成为新晋“啸叫王”。
四、噪声预测实战：MATV 算法 1.98 dB 精准锁定病灶
① 电磁力提取

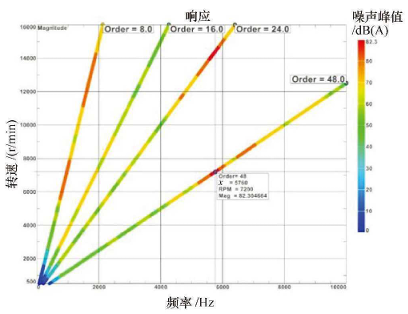

• 500–16 000 r/min，8/16/24/48 阶力波全扫；

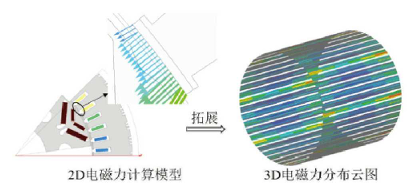

• 2D→3D 映射，把电磁力“贴”到结构网格。

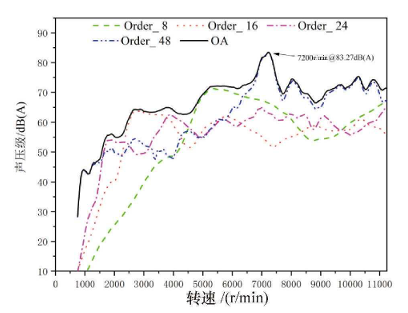

② 噪声贡献分解
• 48 阶：7200 r/min 贡献 83.27 dB(A) @5760 Hz；
• 16 阶：2500 r/min 与控制器盖板 677 Hz 模态“撞车”。
③ 实测验证
半消声室：7000 r/min 峰值 85.39 dB(A)
仿真误差：1.98 dB(A)（2.3%），已满足量产放行标准。
五、给 NVH 工程师的三句忠告
1️⃣ 建模别偷懒
硅钢片 + 扁线必须按正交各向异性给参数，轴向刚度单独标定。
2️⃣ 风险早识别
48 阶 × 0 阶模态 5760 Hz 是红线，设计阶段就要做避频。
3️⃣ 工艺能救命
滴漆工艺迭代一次，槽内间隙↓ → 刚度↑5–8%，噪声↓2 dB 不是梦。
写在最后
扁线电机不是洪水猛兽，只是需要我们用新的方法论去驯服它。
当你下次再听到那熟悉的“嗡嗡”声，希望这篇文章能让你心里一乐：
“我知道它从哪儿来，也知道怎么让它消失。”
