SolidWorks动画教程（22）：跳绳的木偶

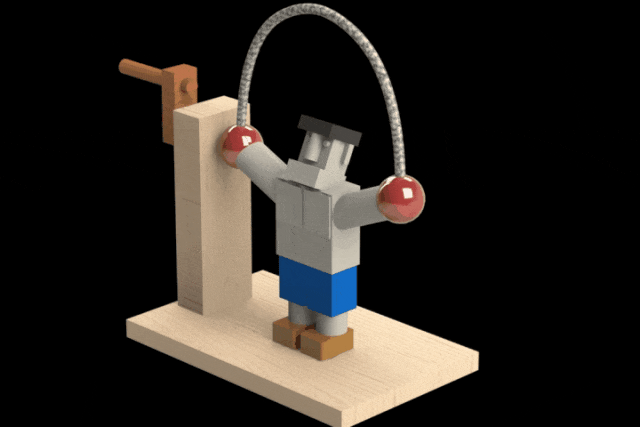

最终结果如下图所示。方法：1.点击草图绘制，选择前视基准面作为草图平面，绘制如下图所示的草图。2.点击“插入”-“曲面”-“拉伸曲面”，选择上一步创建的草图作为拉伸截面，两侧对称拉伸，拉伸深度为75.0mm，如下图所示，点击勾号完成。3.点击草图绘制，选择上视基准面作为草图平面，绘制如下图所示的草图。4.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图作为剪裁工具，对下图所示的曲面进行剪裁，移除紫色部分，如下图所示。点击勾号完成。5.加厚曲面。6.倒圆角。圆角类型选择“完整圆角”。7.倒圆角。圆角类型选择“完整圆角”。8.点击草图绘制，选择前视基准面作为草图平面，绘制如下图所示的草图。9.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，两侧对称拉伸，拉伸深度为5.0mm，勾选薄壁特征，单向，勾选与厚度相等，如下图所示，点击勾号完成。10.点击“转换到钣金”按钮，任意选择一个平面，然后点击“采集所有折弯”按钮，如下图所示，点击勾号完成。11.点击展开按钮，固定面选择下图蓝色的面，要展开的折弯选择下图的圆角折弯。点击勾号完成。12.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。13.点击拉伸切除，选择上一步创建的草图作为拉伸截面，其他设置如下图所示，点击勾号完成。14.点击折叠，固定面选择下图蓝色的面，要折叠的折弯选择下图所示的折弯。点击勾号完成。15.点击草图绘制，选择上视基准面作为草图平面，绘制如下图所示的草图。16.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，拉伸深度为1.0mm，如下图所示，点击勾号完成。17.点击“填充阵列”，勾选“生成源切”，激活圆，直径为5mm。选择平面作为“填充边界”，阵列布局选择第2个（圆周），环间距为20mm，实例间距为10.0mm，边距为2.0mm，如下图所示。点击勾号完成。18.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。19.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的实体进行删除。20.点击“插入”-“特征”-“包覆”。1）包覆类型选择“蚀雕”。2）在包覆方法下，选择样条曲面。3）包覆参数下的包覆草图的面，选择下图蓝色的面，包覆草图选择草图16，如下图所示。点击勾号完成。21.点击“插入”-特征”-“移动/复 制”，要移动/复 制的实体选择前面创建的实体，勾选“复 制”选项，数量为1，按照下图设置进行平移，点击勾号完成。22.点击展开按钮，固定面选择下图蓝色的边，要展开的折弯选择下图的圆角折弯。点击勾号完成。23.完成渲染。来源：SolidWorks技巧
