workbench LS-DYNA安全气囊充气仿真案例!

1月前浏览743
安全气囊是一种在碰撞、撞击发生时通过快速充气形成的柔性缓冲垫,可减缓硬物对被保护物体或人的冲击,降低伤害风险。常被用于汽车乘员保护、火箭回收着陆缓冲、运动防护服等领域。


安全气囊在汽车领域的应用非常成熟,是汽车被动安全系统中最后的防线。汽车安全气囊的设计每年拯救了上万人生命。

一个安全气囊从点爆到完全展开,通常仅需几十毫秒。在这短暂的过程中,气囊要完成展开、气体充填、与接触缓冲的全过程。而这一切,都可以在计算机里通过数值计算提前“预演"。

本文采用ANSYS workbench LS-DYNA对一个简单的安全气囊进行充气模拟,简要介绍安全气囊仿真过程。

-01-

模型与材料

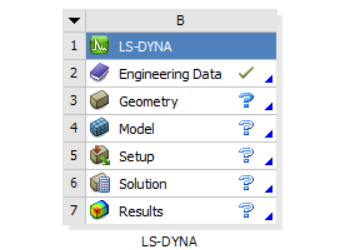

在主界面左侧拖动LS-DYNA模块到项目管理窗口,如下图。模块中,geometry下选着用spaceclaim打开,进行模型建立。

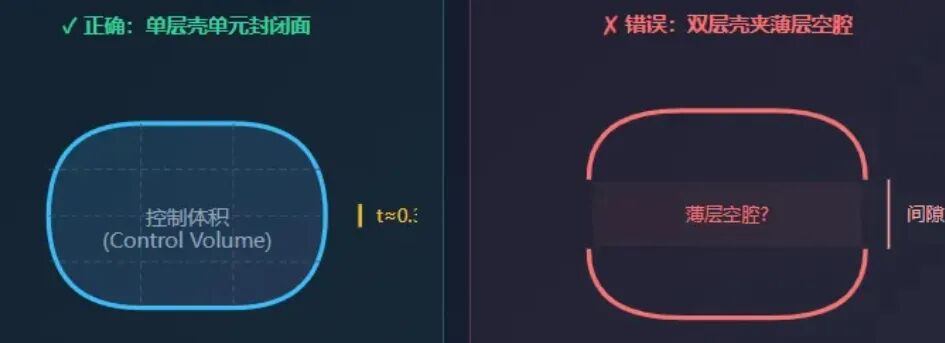

建模前需要明确,气囊模型为一个单层壳/薄膜单元构成的封闭曲面,类似于一个气球的表面,如下图所示。气囊表面厚度一般很薄,如0.2mm~0.3mm。建模时,采用壳面必须完全封闭,无缝隙和缺口,初始若为折叠构型,则为多层贴合单元,层间设初始微小间隙。

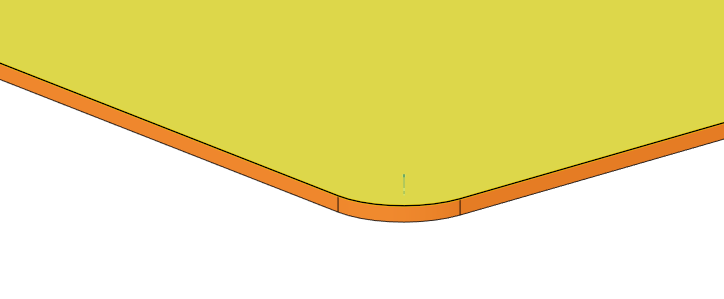

本例中,我们在spaceclaim中建立一个薄板,厚度1mm。然后将薄板四边倒角2mm,倒角后,角部和边部将形成如下状态。注意,此处如果不倒角,气囊在充气过程中角部网格质量会急剧变差,可能导致计算失败。

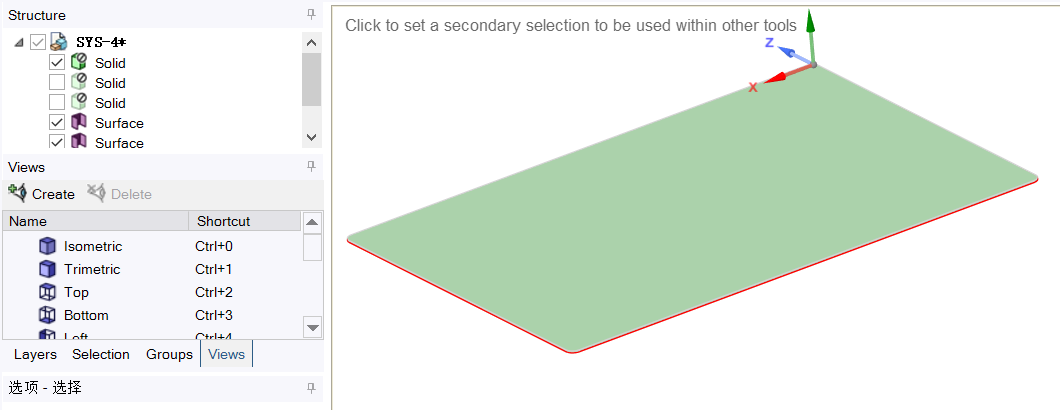

接着分别选中上顶面和周边一周的面,按Ctrl+C复 制,Ctrl+V粘贴;再选中下底面面,同样,按Ctrl+C复 制,Ctrl+V粘贴。然后抑制掉实体模型,这样我们将形成一个面体围合而成的封闭区域,如下图所示。

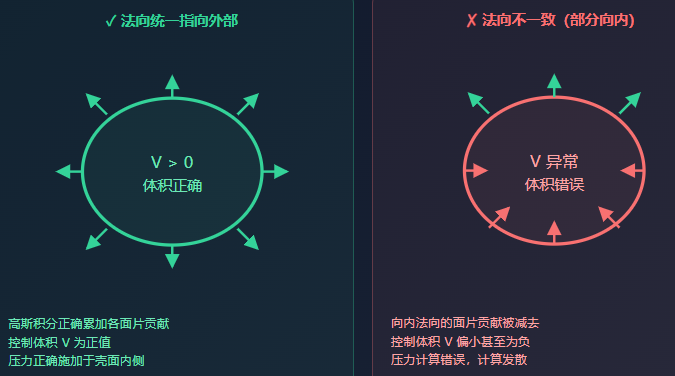

由于气囊是封闭、且向外膨胀的,气囊壳单元的法向必须统一指向外部, 这是气囊采用控制体积法计算正确的前提条件,如下图所示。且气囊不能有缝隙或缺口,因此我们需要再在spaceclaim中进行共节点操作。



因此,我们在建立以上封闭面模型后,首先检查模型面的法向方向。

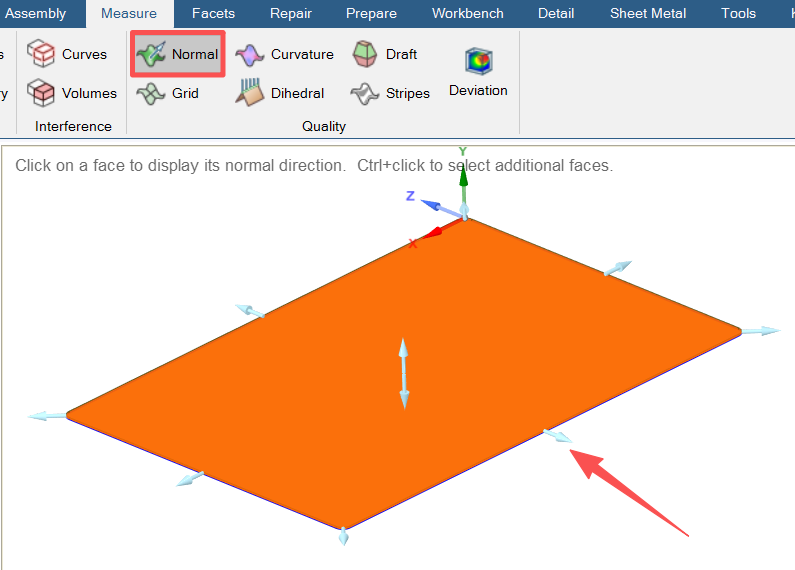

点击顶部菜单栏【测量】>【法线】,在图形区框选或单击目标面,此时会显示箭头指示当前正法向,如下图所示。要求所有法向方向均应指向外部。

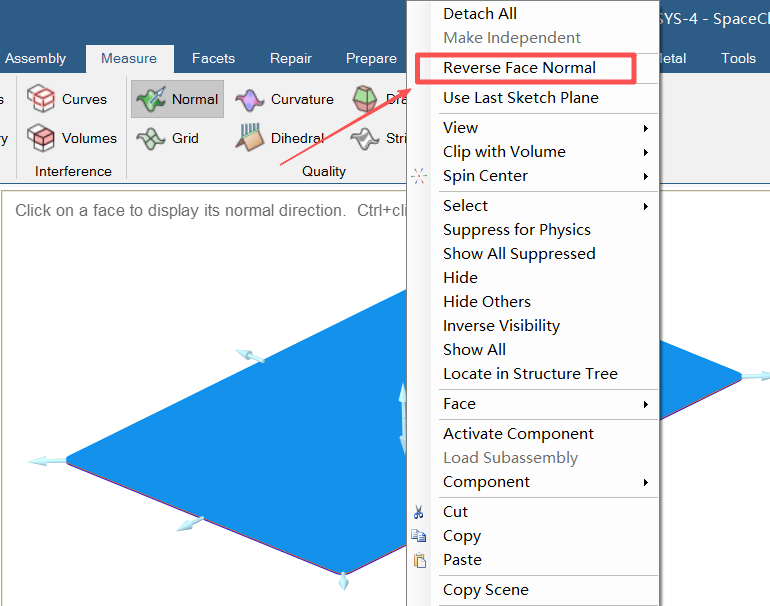

如果有面的法向指向内部,则保持“法线”工具激活状态,‌右键点击‌需要调整的面,在弹出菜单中选择‌【反转面的法线】‌,如下图所示。

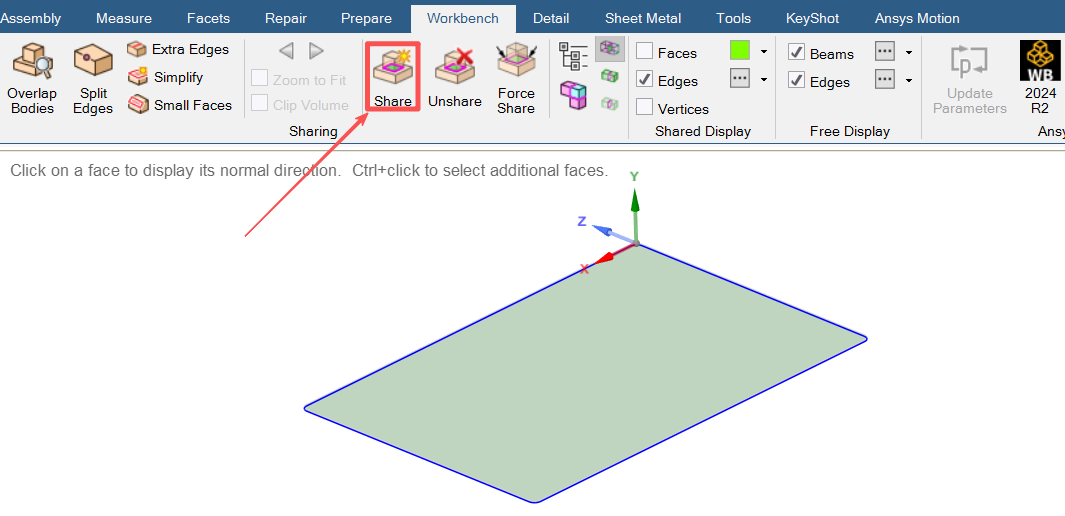

最后为保证所有面是封闭的,需要进行share共节点操作,如下图所示。


至此模型建立完毕。

材料方面,LS-DYNA 为气囊织物提供了多种材料模型,选取需根据织物类型、精度要求和计算效率综合考量。*MAT_FABRIC(MAT_034)是 LS-DYNA 专门为气囊织物开发的材料模型,是工程应用的首选方案。

该材料为正交异性本构,可分别定义经向(warp)和纬向(weft)的杨氏模量 ea、eb。材料具备薄膜行为,配合 elform=9(Belytschko-Tsay 薄膜单元)或 elform=5(Hughes-Liu 薄膜单元)。材料织物极薄(0.2~0.4mm),弯曲刚度通常忽略,仅承受面内拉压和剪切,同时可可定义剪切应力-应变曲线捕捉织物特有的非线性剪切行为。

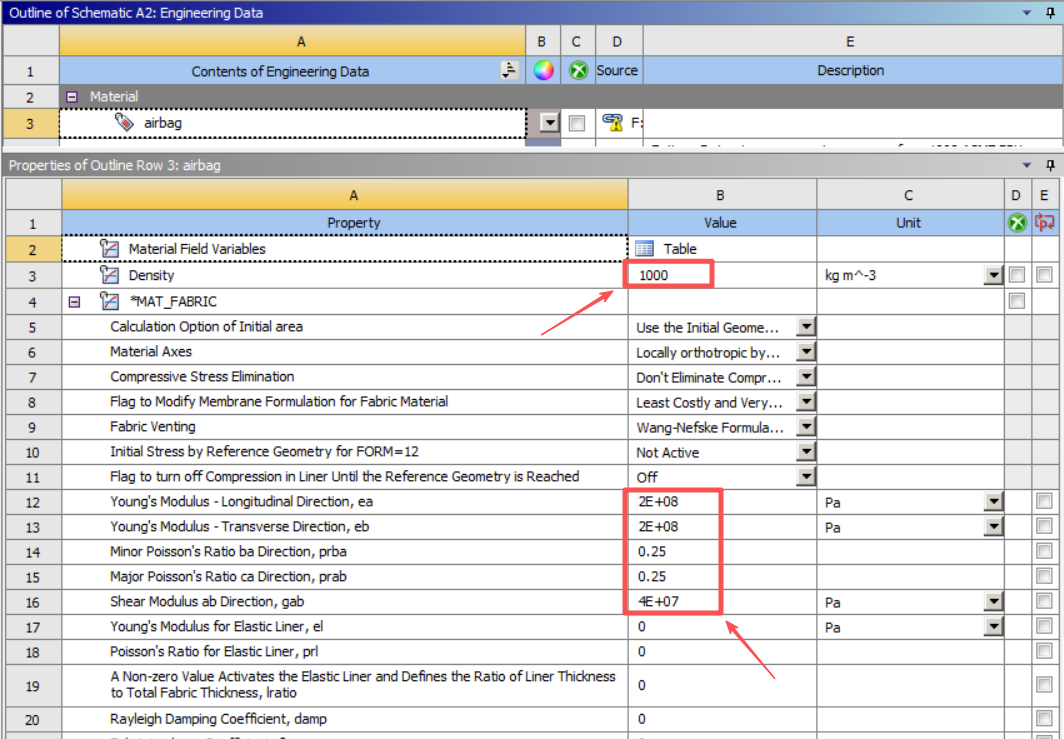

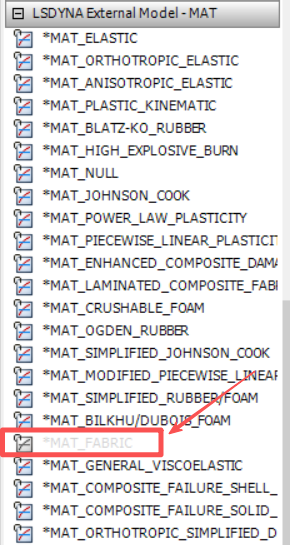

目前,ANSYS workbench 2024R2中就已经内置了*MAT_FABRIC材料,定义比在ls-prepost中简单。本例中,气囊的材料定义如下图所示:


本例设置两个方向的杨氏模量为2E8Pa,泊松比0.25,剪切模量4E7,如下图所示。材料数据仅供演示案例使用,不具备工程意义。


至此材料属性设置完成。


-02-

材料赋予与网格划分

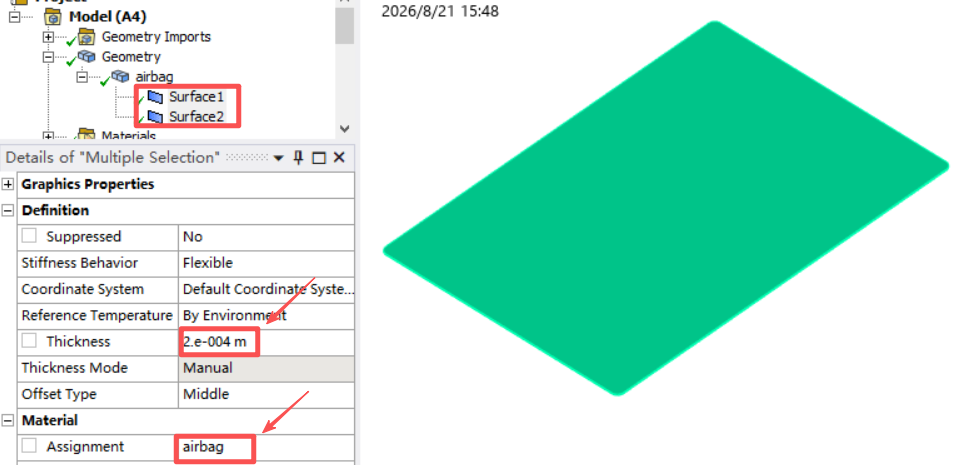

双击model进入分析界面,首先对模型各个面赋予材料airbag属性,如下图所示。壳体厚度设置为0.2mm。

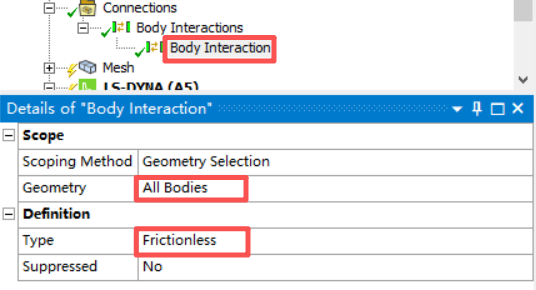

接触方面,由于模型简单,直接采用采用默认body interactions即可,默认设置如下:


气囊仿真中的接触设置是决定计算精度和稳定性的关键环节,本例仅需设置自接触。

Workbench GUI 能处理常规接触(摩擦/绑定/无摩擦)。在ls-prepost中气囊专用的 *CONTACT_AIRBAG_SINGLE_SURFACE等接触的高级参数无法通过 GUI 直接设置,但可通过command命令插入关键字片段。

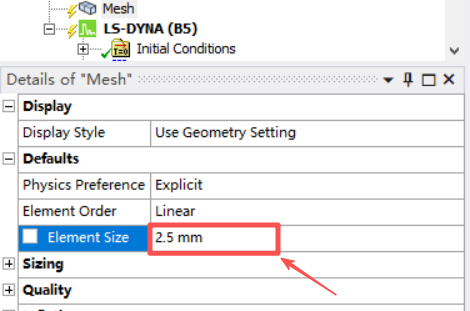

网格划分方面,本例设置单元尺寸2.5mm,并设置primemesh网格划分方法,可划分出较规整的网格,如下所示。

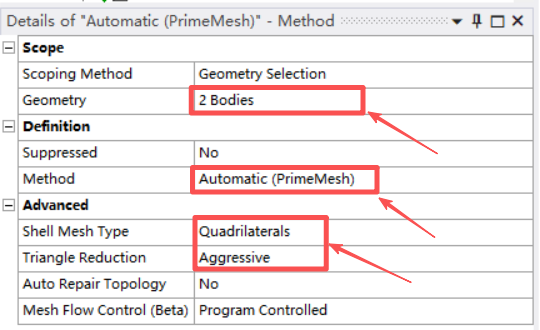

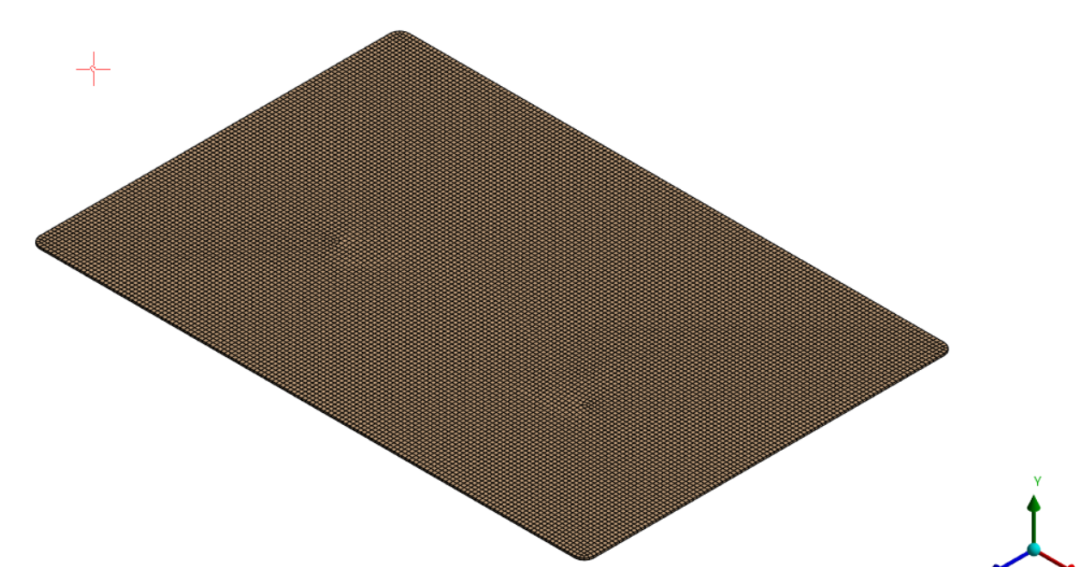

网格划分设置壳体网格(shell mesh type)为四边形(quadrilaterals),三角形缩减(Triangle Reduction)设置为激进型(aggressive),这样网格将全部是较好的四边形网格。结果如下:

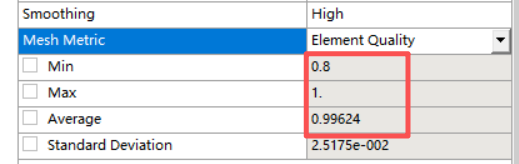

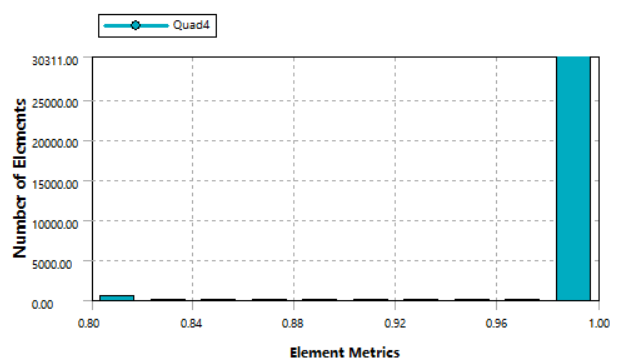

网格质量统计如下所示:

可以看到,网格质量较好。


-03-

分析设置

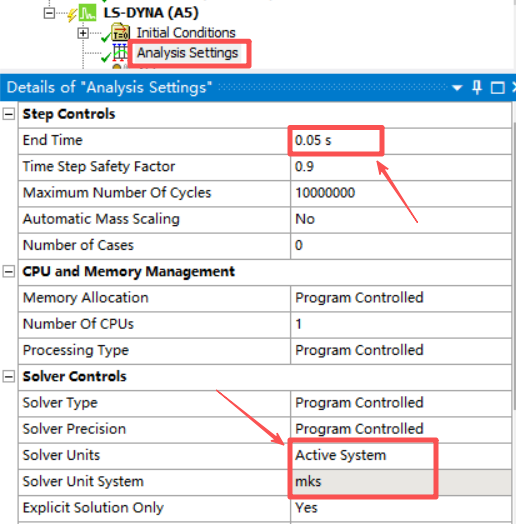

本例设置分析时间为0.05s,并设置单位制为mks,m、kg、s,如下图所示。其余保持默认。

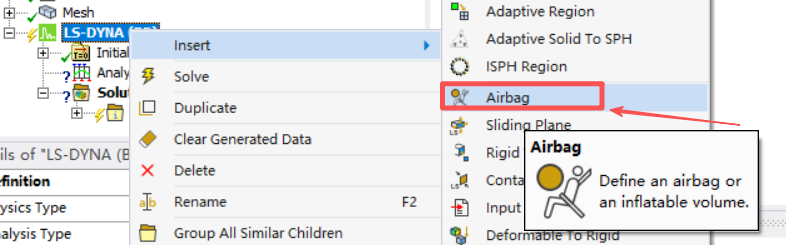

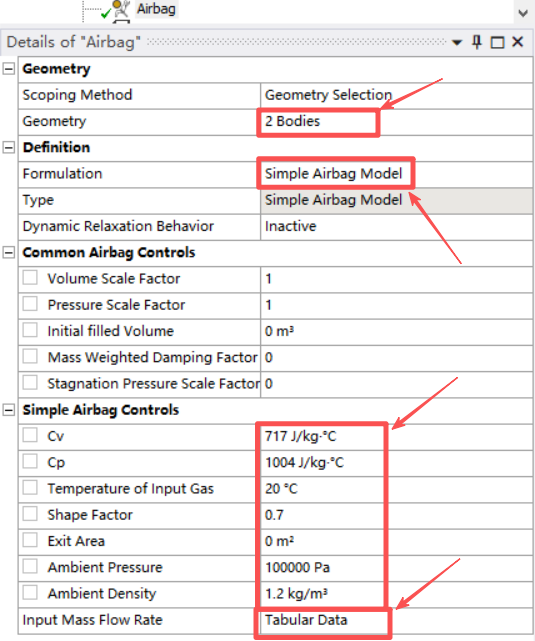

在LSDYNA下插入airbag单元设置,选中全部壳单元,采用simple airbag model模型,如下各图。可查看和修改相关充气气体设置参数,本例保持默认。

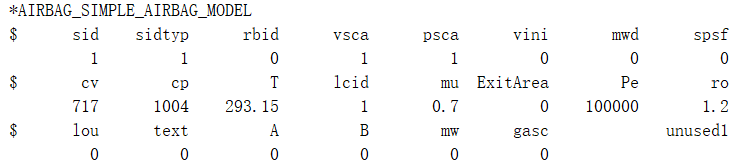

在上图的界面中,我们采用了简单气囊模型。实际上,也可采用其他模型。下图为简单气囊模型的K文件中的关键字,可以查看关键字参数与上图中气体参数等的对应关系。

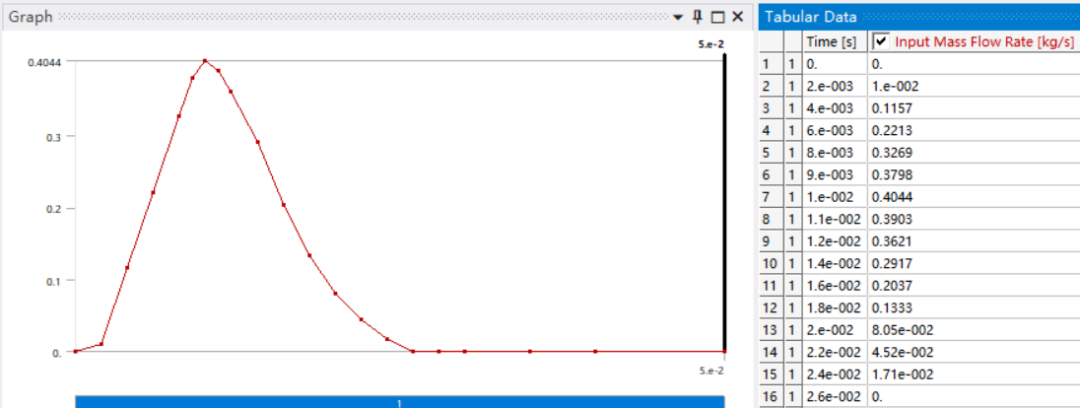

在气囊模型的设置中,充气时的质量流率按实际设置,本例设置如下:

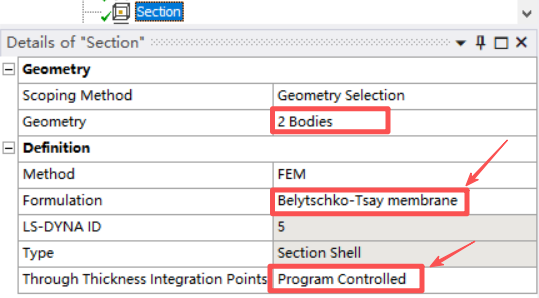

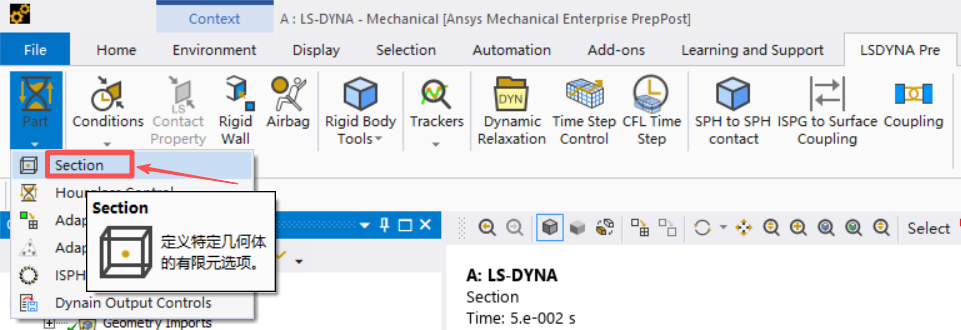

前面提到气囊具有膜行为,通常配合 elform=9,即使用Belytschko-Tsay 薄膜单元。为此我们可设置单元类型为Belytschko-Tsay membrane,积分点数量默认,如下所示:


此外,气囊仿真时,如果充气的质量流率曲线充气设置不正确,曲线设置充气量过大,会导致计算异常中断,这通常是单元的畸变导致,在中断的时刻有时产生明显的沙漏。我们可以增加积分点、控制沙漏。

Belytschko-Tsay membrane采用面内单点积分(缩减积分),计算速度快,但容易在分析中出现非物理的“沙漏模式”(零能变形),导致计算结果失真。对此,在碰撞、大变形中,我们可以添加沙漏控制来抑制沙漏模式,并监控沙漏能的占比(一般要求沙漏能小于总内能的10%)。

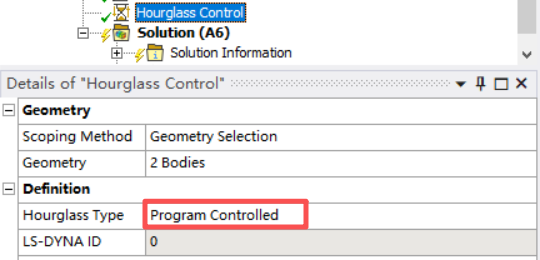

本例我们采用默认的沙漏控制,如下图所示。

至此,模型设置完毕。


-04-

结果及分析

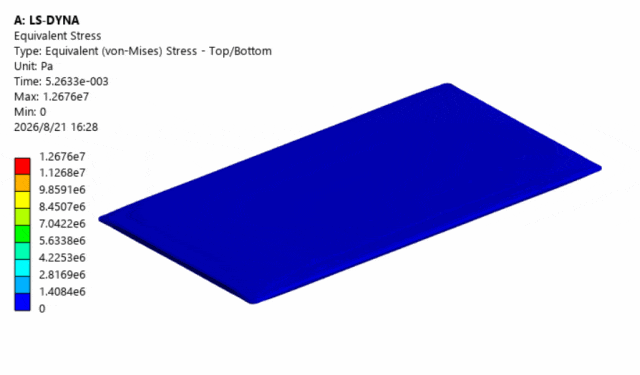

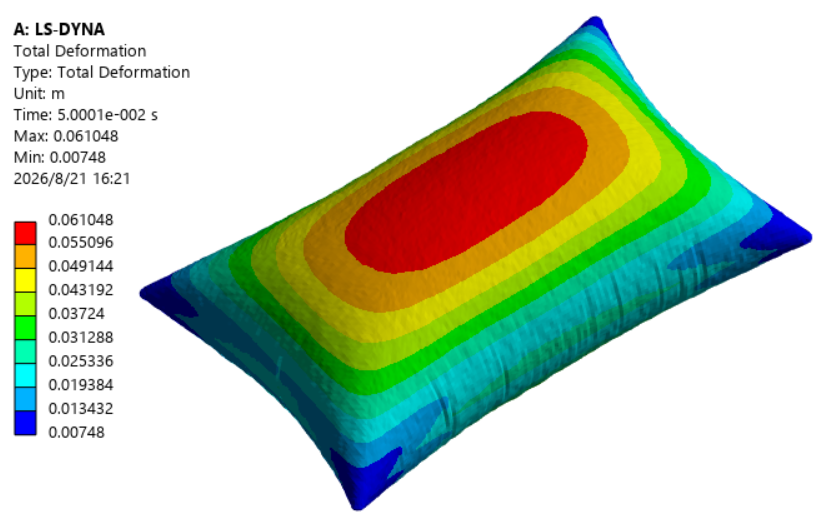

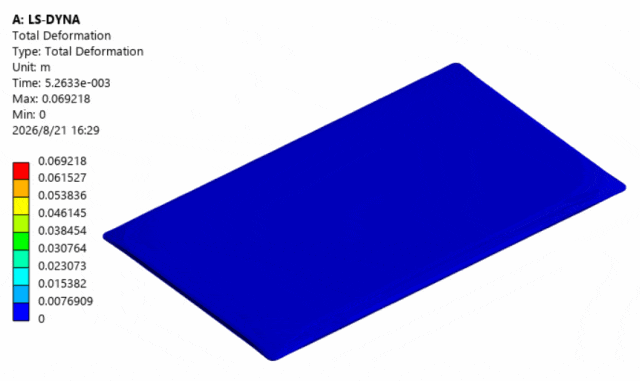

下列各图为气囊在0.05s计算终止时的变形、等效应力和最大主应力。气囊最大变形处在中部,最大变形为61mm左右(单元应变+位移)。

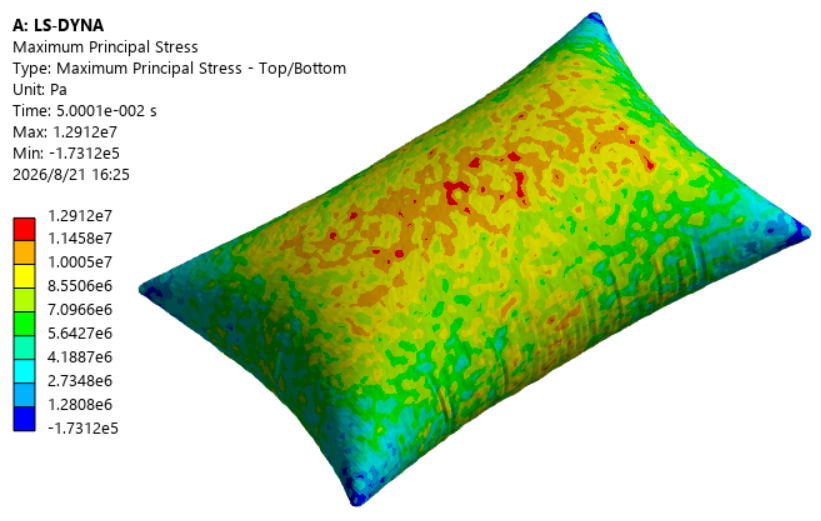

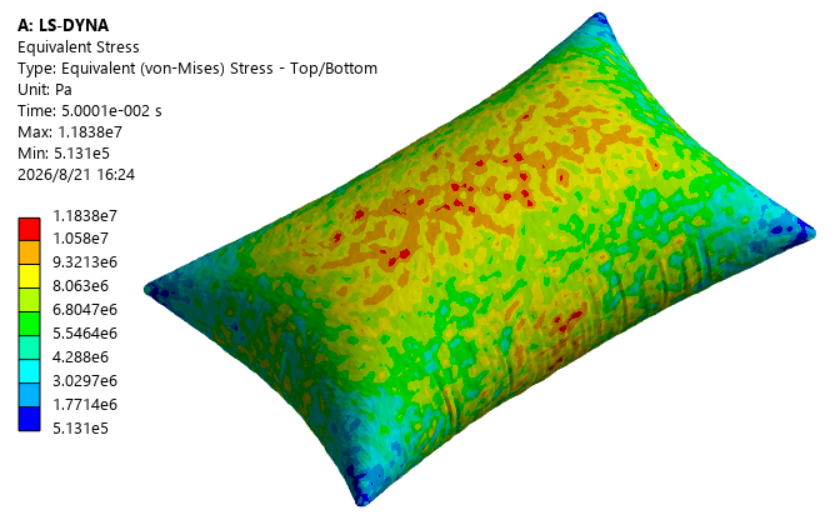

最大等效应力为11.84MPa,最大主应力12.91MPa(在ANSYS中,最大拉应力通常对应最大主应力)。可以看到,两者非常接近,说明应力以拉应力为主。因为纤维材料的气囊膨胀,表面受拉为主,压应力和剪应力为辅,这完全由气囊充气膨胀受拉、受压变形吸能的力学工作原理决定。


下图为气囊变形和应力的动态变化:

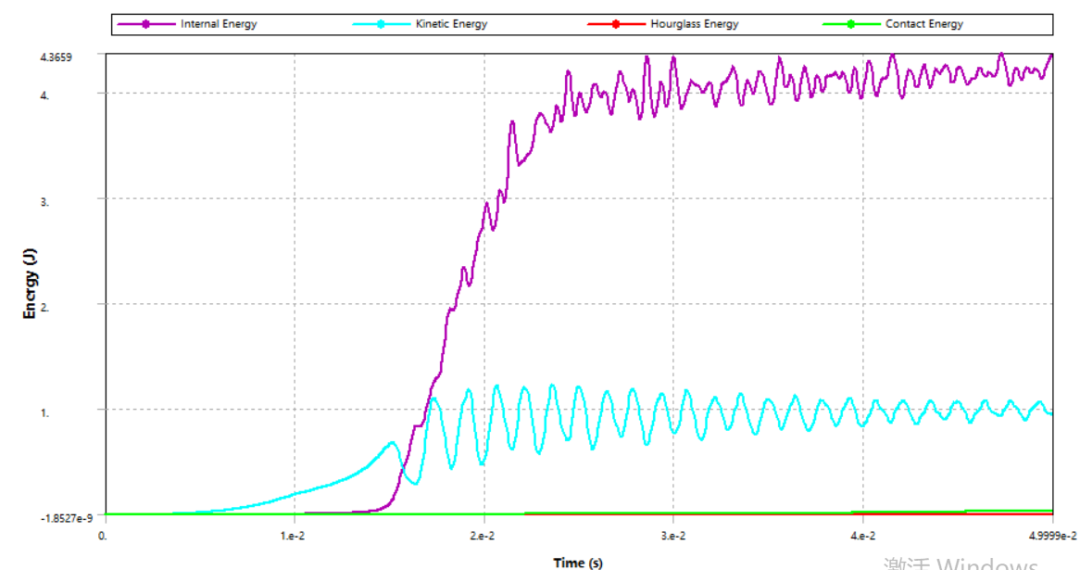

下图为计算过程中的能量变化曲线,主要是内能和动能,基本无沙漏能,接触能极小,主要是充气时膨胀导致的表面褶皱之间的接触所导致。

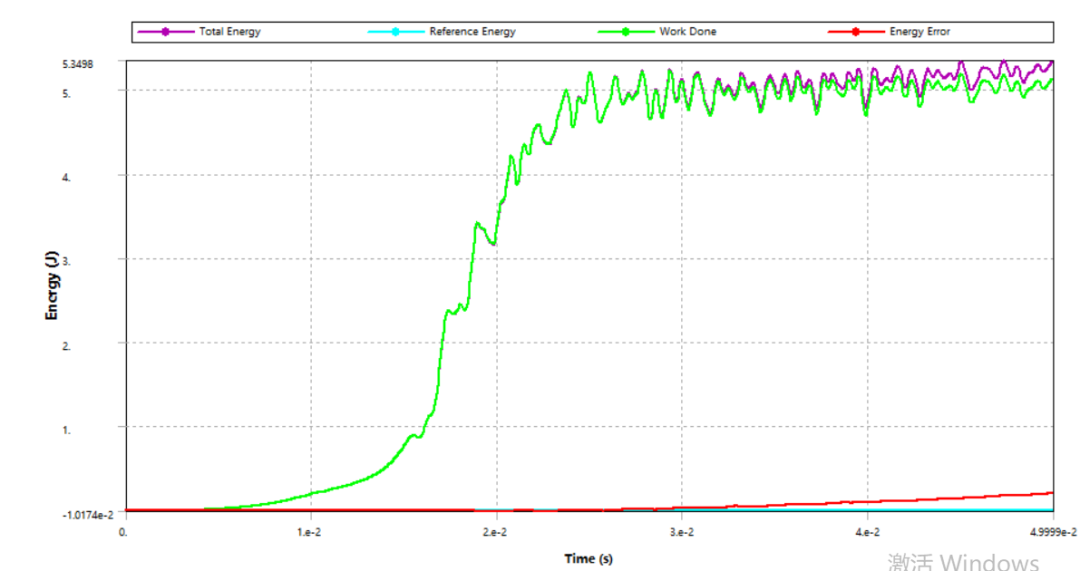

总能量方面,基本平衡,发生错误的能量比例不足5%,如下图所示。

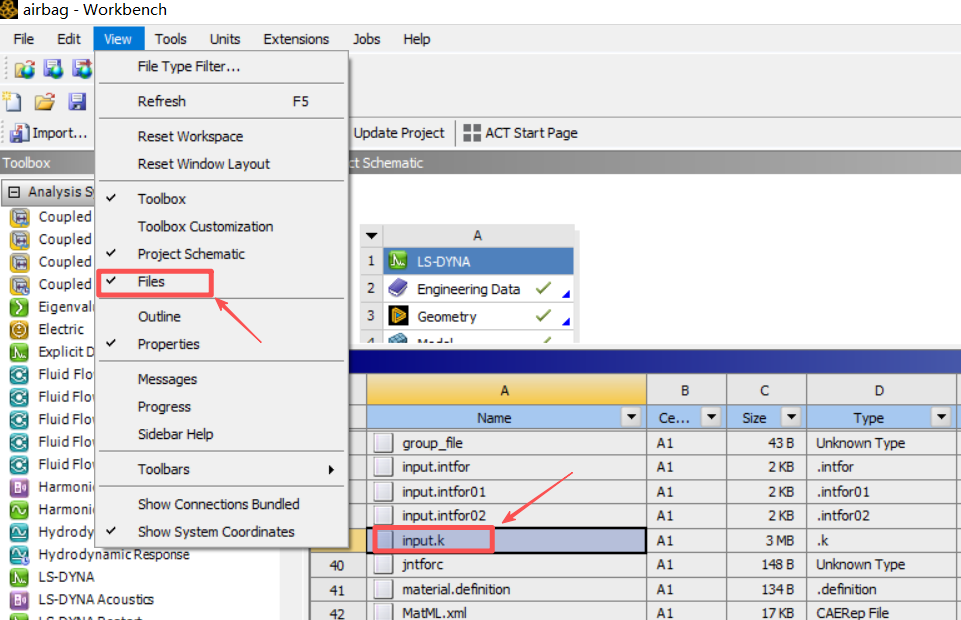

最后需要说一下,workbench LS-DYNA模块下的文件中,我们可以查看有关k文件中关键字的内容,如下图所示。有时必要时,或出现错误,我们需要手动更改K文件设置。


来源:薛定谔的Cube
