一、写在文前

在风机研发与工程应用中，CFD 仿真已经不再只是 “画云图” 的辅助工具，而是连接设计、样机测试与性能优化的关键手段。尤其是离心风机，其内部流场同时存在叶轮旋转、蜗舌干涉、蜗壳扩压、进出口回流等复杂流动现象，仅仅依靠经验公式和反复试制，不仅成本高、周期长，也很难深入理解效率、噪声、振动与稳定性之间的关系。

使用 Fluent 进行离心风机仿真，核心价值在于：在样机制造前预判风量、风压、效率和流场风险；在方案迭代中快速比较不同叶轮、蜗舌和蜗壳结构；在问题复盘时定位堵塞、回流、高压脉动和失速区域。但从工程实践来看，很多工程师和学习者虽然能完成基本仿真流程，却常常遇到一个共同问题：算例能跑通，结果却不敢直接用于设计判断。

二、稳态仿真不是 “随便算一遍”

很多人对离心风机稳态仿真的理解停留在 “导入几何、划分网格、设置 MRF、提交计算”。但真正决定仿真质量的，往往是那些教程里没有讲透的工程细节。

首先是几何简化。离心风机仿真不能只保留叶轮和蜗壳，而忽略进风口、出风口、集流器、电机支架、风道弯头和实际安装边界。如果几何简化过度，仿真结果会看起来很完整，但流场入口条件、出口阻塞、旋流和压降都与实际工程状态不一致。反之，如果几何细节过多，又会导致网格数量激增、计算周期拉长，反而不适合早期方案筛选。

因此，稳态仿真的第一步不是急着设置条件，而是明确仿真目标。如果目标是快速评估不同叶轮结构对风机性能的影响，可以采用相对简化的计算域；如果目标是复现实际装机工况，就必须保留关键风道、进出口管段和主要阻力结构。

其次是旋转域处理。多重参考系 MRF 是离心风机稳态仿真中最常用的方法，也是工程初步评估的重要手段。但 MRF 并不是万能方案。它更适合用于性能曲线预估、叶轮参数对比、蜗壳流场分析和早期设计筛选；如果要捕捉压力脉动、蜗舌干涉、旋转失速和非稳态分离结构，MRF 的结果就显得过于平均，无法反映真实动态特征。

再者是边界条件设置。很多学习者习惯直接照搬案例中的进出口边界，却没有考虑实际风机工作状态。例如，入口是否存在旋流、出口是否连接风管、系统阻力是否稳定、风机是否接近喘振工况，都会影响边界条件选择。如果边界条件与工程实际不一致，即使残差下降、云图漂亮，也不具备设计参考价值。

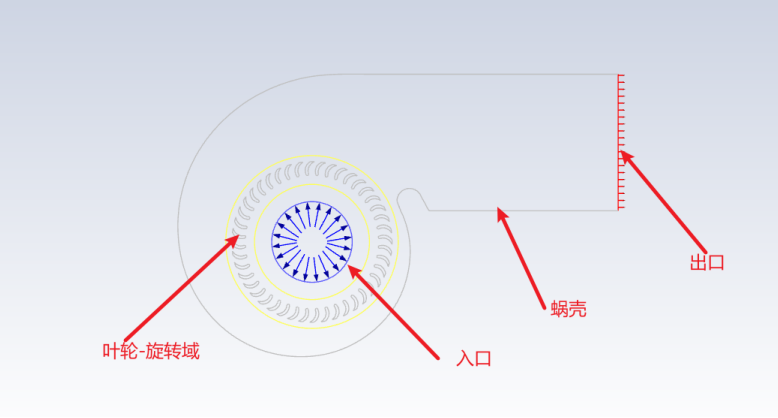

如下图为离心风机的几何模型，分为入口、叶轮、蜗壳及出口，风从入口进来后，利用叶轮的机械能转化为风的动能，进蜗壳加压后流出。

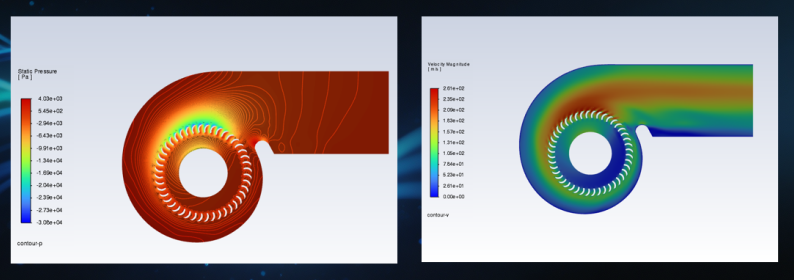

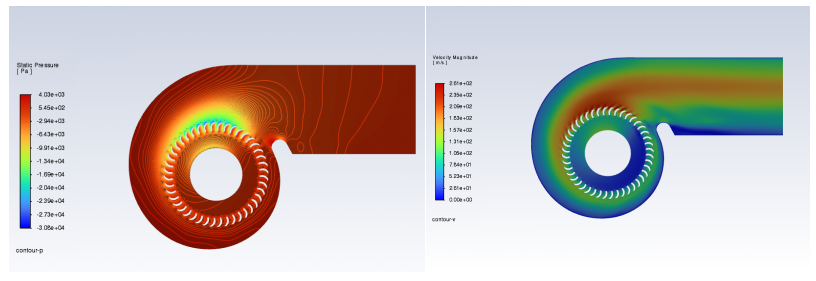

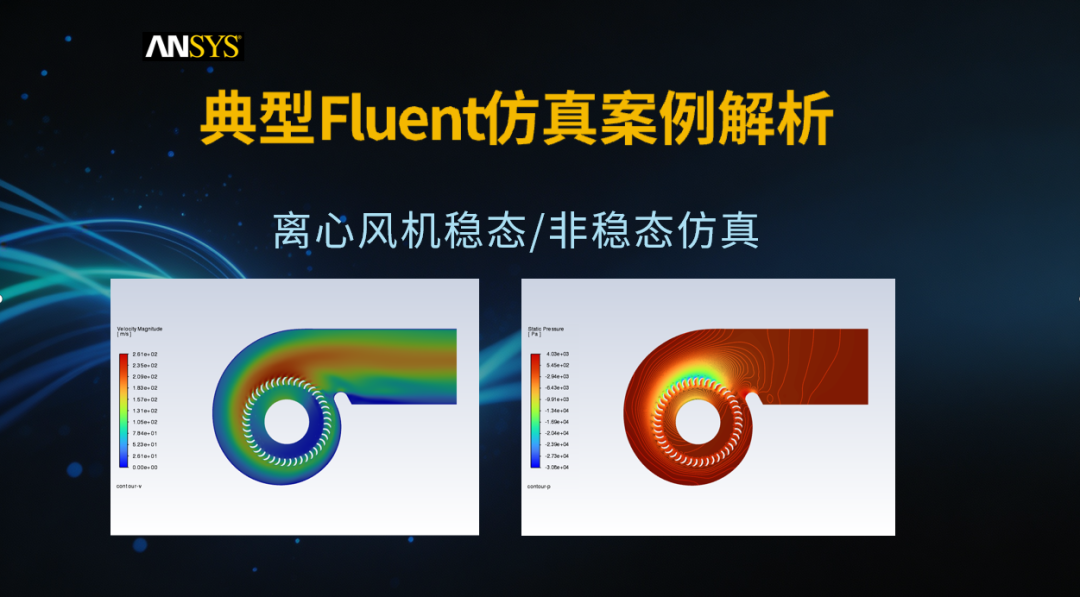

下图为离心风机的压力云图及速度云图

以下是详细操作过程

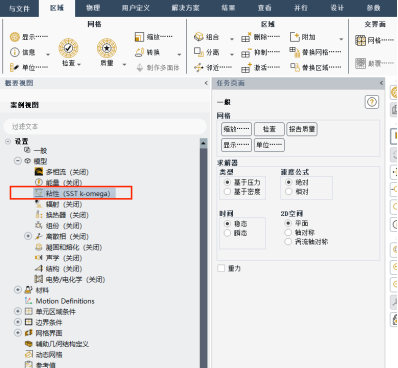

1、物理场选择

选择SST k-omege模型

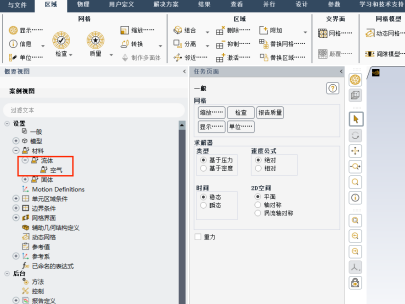

2、材料定义

材料默认选择空气

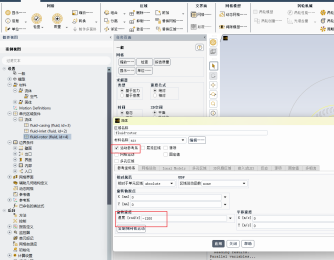

3、运动区域设置

选择旋转域并设置相应的转速及坐标轴

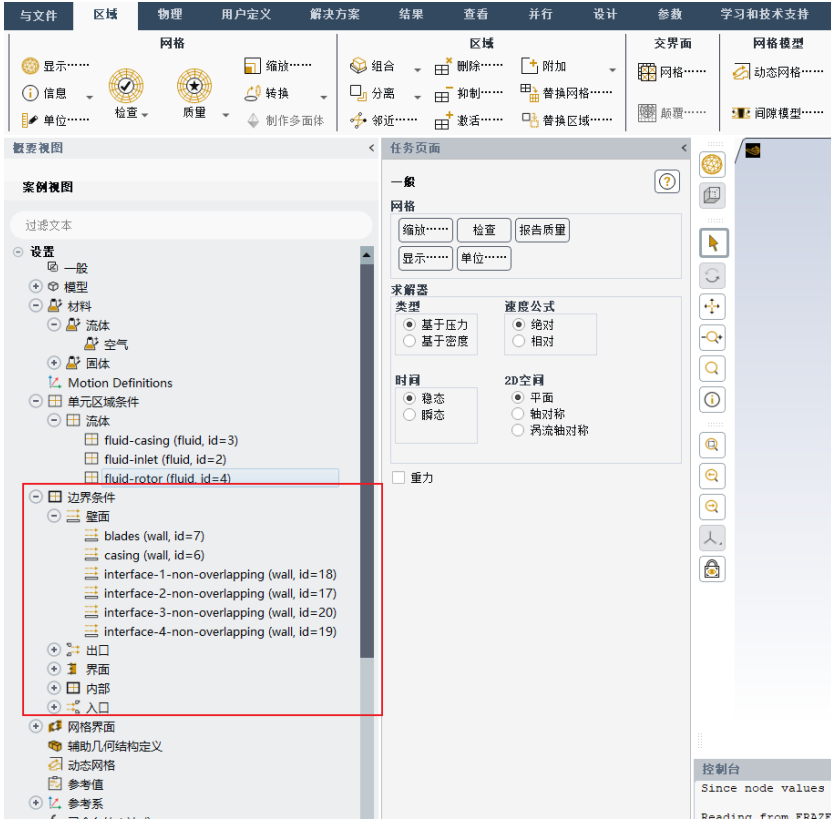

4、边界条件设置

设置相应的边界条件，尤其是交界面的设置

5、结果展示

三、收敛判断不能只看残差

Fluent 仿真中最常见的误区，是把残差下降等同于收敛完成。实际上，残差只是判断收敛的一部分，真正的工程收敛需要结合多个指标。

对于离心风机稳态仿真，至少应关注三类数据：第一是残差曲线，第二是进出口流量和压差，第三是叶轮力矩、功率和效率。残差下降只能说明计算方程趋于稳定，但如果风量、风压、力矩等关键物理量仍在大幅波动，说明流场还没有进入稳定状态。

工程中常见一种情况：残差已经降到较低水平，但出口流量仍然上下波动，叶轮力矩也没有稳定趋势。这时候不能认为计算已经收敛，否则后续提取的效率、压比和性能曲线都会存在误判。

因此，建议在设置监控时，不仅监控残差，还要监控进出口质量流量、静压、总压、叶轮扭矩、轴功率和效率。只有当这些物理量在足够多的迭代步数内保持稳定，仿真结果才具有工程可信度。

四、动静交界面决定旋转机械仿真质量

离心风机仿真中，动静交界面是最容易出错的环节之一。叶轮区域是旋转参考系，蜗壳和进出口区域是静止参考系，两者之间的数据传递直接影响流场精度。

如果交界面位置选择不当，例如放在叶片尾迹、蜗舌附近或强剪切区域，会导致流动信息传递失真，表现为压力突变、速度不连续、残差震荡和物理量波动。反之，如果交界面设置在流动相对均匀的区域，计算稳定性和结果可信度都会明显提升。

从工程经验看，动静交界面应尽量避开强梯度区域，避免直接与叶片尾迹、蜗舌高压区和分离区重合。同时，交界面两侧的网格尺寸也应尽量匹配，避免出现一侧很密、一侧很粗的情况。网格差异过大虽然不一定导致计算失败，但会增加数值插值误差，影响流场细节捕捉。

对于初学者，建议先从结构化或半结构化网格思路入手，重点保证叶轮区域、叶片表面、蜗舌附近和交界面区域的网格质量。网格不是越密越好，而是要在关键区域足够密，在非关键区域合理控制数量。

五、非稳态仿真不是稳态仿真的简单延续

很多工程师在完成稳态 MRF 计算后，直接切换到滑移网格或非稳态计算，结果很容易出现残差震荡、计算发散或结果难以解释。这是因为非稳态仿真对初始场、时间步长、网格质量和物理模型要求更高。

稳态 MRF 计算得到的是平均流场信息，而非稳态仿真需要捕捉随时间变化的流动结构，例如蜗舌附近的压力脉动、叶片通过频率、涡脱、分离流动和旋转失速。如果初始流场不合理，非稳态计算需要很长时间才能发展到真实流动状态，甚至可能一直处于数值调整阶段。

因此，非稳态仿真前，应先用稳态结果作为初始场，让计算从一个相对稳定的平均流场开始，而不是从零速度或默认初始条件开始。这样可以减少初期震荡，提高计算效率。

时间步长也是关键参数。时间步长过小，计算成本会显著增加；时间步长过大，又会导致压力脉动和涡结构捕捉失真。工程中通常应根据叶轮转速、叶片通过频率和关注的频率范围来确定时间步长，而不是随意设置。

此外，非稳态仿真不能只看某一时刻的云图，而要观察一个或多个周期内的流场变化。例如，蜗舌区域是否存在周期性高压冲击，叶片表面是否存在分离区，出口流场是否存在旋流和脉动，这些都需要通过时间序列数据来判断。

五、仿真结果必须经过工程校验

CFD 仿真的价值不在于输出图片，而在于支撑工程判断。一张漂亮的压力云图，如果没有经过物理逻辑校验，很可能只是数值结果，不是真实工程结论。

对于离心风机仿真，结果校验至少包括几个层面：第一，整体性能是否符合经验范围，例如风量、风压、效率和功率是否明显异常；第二，流场结构是否符合风机工作原理，例如叶轮进出口压力变化、蜗壳扩压趋势、蜗舌高压区是否合理；第三，问题区域是否具有工程解释，例如哪里出现回流、哪里存在低速区、哪里可能产生噪声和振动。

如果仿真得到的效率明显高于同类型风机经验值，就要警惕是否存在边界条件理想化、泄漏损失未考虑、机械损失忽略或网格过度优化导致的 “虚高结果”。反之，如果效率明显偏低，则要检查几何简化、边界设置、旋转域处理和收敛状态是否合理。

六、离心风机工程仿真经验总结

结合大量离心风机仿真实践，可以把经验总结为几个关键点：

第一，明确仿真目标。性能评估和方案筛选优先使用稳态 MRF；压力脉动、蜗舌干涉、失速和噪声分析再进入非稳态计算。不要一开始就用最复杂的模型，否则会拖慢工程迭代效率。

第二，重视几何与边界。仿真结果不是由软件按钮决定的，而是由几何简化、边界条件和工程假设共同决定的。忽略真实安装条件，结果就会失去工程参考价值。

第三，收敛判断看物理量。残差只是基础指标，真正的收敛要看流量、压力、力矩、功率和效率是否稳定。

第四，动静交界面要合理。旋转机械仿真中，交界面设置直接影响流场传递和计算稳定性，应尽量避开强剪切、强分离和高压梯度区域。

第五，稳态与非稳态要衔接。非稳态计算应尽量使用稳态结果作为初始场，减少初期震荡，提高计算可靠性。

第六，结果必须回到工程判断。云图只是辅助，真正有价值的是判断效率提升空间、噪声风险、振动来源、堵塞位置和结构优化方向。

七、离心风机Fluent仿真案例实操教程

自学 Fluent 进行离心风机仿真，最大的难点不是软件操作，而是如何把物理模型、工程假设、收敛判断和结果解读结合起来。很多人能完成算例，但遇到实际项目时仍然不知道哪里该相信结果，哪里该继续校验。

如果你希望系统掌握离心风机从稳态性能评估到非稳态流场分析的完整方法，我推荐这门课程，并提供VIP群答疑解惑。这门课程更偏工程实战，不是只教你点击软件按钮，而是围绕离心风机仿真中最核心的问题展开：如何建立合理计算域、如何处理旋转域、如何设置边界条件、如何判断收敛、如何提取性能曲线、如何从稳态结果过渡到非稳态分析。课程内容适合需要做风机性能评估、结构优化、流场诊断、噪声与振动分析的工程师和研究生学习。请识别下方二维码试看

稳态仿真的核心价值在于快速评估风机性能曲线：通过 MRF（多重参考系）方法，可以在较低计算成本下获得不同工况下的风量、风压、轴功率与效率，快速筛选设计方案、判断是否满足设计点要求。非稳态仿真的核心价值在于捕捉动态特性：旋转失速的起始与传播、喘振前兆、叶轮 - 蜗舌干涉导致的压力脉动、气动噪声源定位 —— 这些稳态计算永远看不到的信息，必须通过滑移网格（Sliding Mesh）的非稳态求解才能获得，是论文创新点与工程优化的关键数据来源。

本课程《离心风机Fluent稳态及非稳态仿真案例实操》正是围绕 "从稳态快速评估到非稳态精准捕捉" 这一完整工作流展开，帮助学习者建立可复用的风机仿真方法论。以下是我的课程大纲及内容：

第 1 讲：动画演示（课程成果效果）

第 2 讲：案例介绍（课程目标、算例背景与学习路径总览）

第 3 讲：离心风机结构介绍

• 叶轮、叶片、蜗壳、集流器、蜗舌等核心结构拆解；

• 风机关键性能参数（流量、全压、静压、效率、轴功率）的物理意义与计算方法

第 4 讲：离心风机边界条件设置

• 计算域划分（旋转域   静止域）；

• 进口 / 出口边界条件类型选择与参数设定；

• 壁面条件设置；

• 交界面（Interface）创建与命名

第 5 讲：MRF 旋转参考系残差及监控设置

• MRF 方法原理详解；

• 旋转域参考系设置（旋转轴、转速方向）；

• 求解器与湍流模型选择；残差收敛标准设定；

• 风量、风压、力矩等关键监控点创建

第 6 讲：稳态结果分析

• 压力场 / 速度场云图解读；

• 流线与涡量分析；

• 性能参数提取与效率计算；

• 结果合理性判断与常见误差来源排查

第 7 讲：copy 网格运动进行非稳态计算

• 从稳态到非稳态的过渡策略；

• 滑移网格（Sliding Mesh）设置；

• copy 网格运动操作；

• 时间步长与迭代步数选择；

• 背景流场下的非稳态场景处理加餐

第 8 讲：初始化非稳态计算

• 非稳态初始化方法（稳态插值 vs 冷启动）；

• 非背景流场场景下的非稳态设置；

• 非稳态结果后处理与动画制作
