ECC墙板滞回试验捏缩复现——SCI论文复现
ECC 应变硬化与裂缝控制的力学机理
粘结滑移与栓钉连接界面的有限元模拟方法
滞回曲线初始刚度与捏缩的参数调试
模拟结果如何与试验逐项验证
01
PART
模拟背景：为什么难复现
WHY IT'S HARD · 核心难点拆解
本期案例复现来自某篇SCI论文中的墙板滞回试验，研究的是一种采用 ECC 作为墙板材料的预制装配式耗能墙体在低周往复荷载下的抗震性能。
说它难模拟，主要是因为三点：
材料本构层面：ECC 不是普通混凝土，它的受拉应力-应变曲线有明显的应变硬化段，开裂后承载力不降反升。常规本构难捕捉开裂硬化的行为。
界面行为层面：ECC 墙板与钢框架之间通过栓钉连接，往复荷载下存在明显的粘结滑移。滑移量的大小直接影响滞回环的捏缩程度——忽略它，曲线形状一定不对。
结果验证层面：类似模拟中，初始刚度就能与试验差出一大截。模拟过高的初始刚度让同学对滞回复现望而却步。
02
PART
试件构造：ECC墙板
SPECIMEN · 几何与配筋细节
试件是一个典型的预制装配式钢-ECC组合墙：外部为 H 型钢组成的边框，内部填充 ECC 墙板，墙板通过栓钉与顶底部钢梁连接。整体尺寸属于中等尺度的墙体试件。

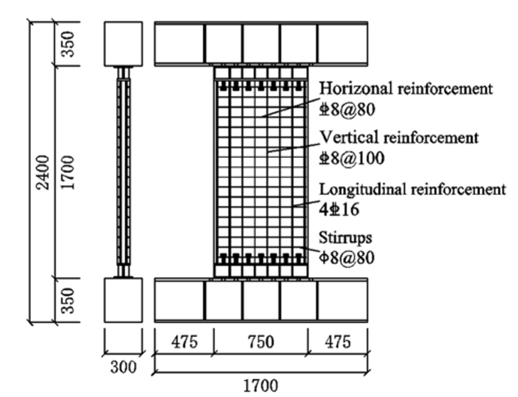

— 图1 试件构造详图
03
PART
有限元调试：关键细节
MODELING · 从本构到调试
下面按实际操作的关键细节，逐一拆解：
ECC受拉硬化本构——核心中的核心
ECC 最区别于普通混凝土的就是它的受拉应变硬化行为：开裂后应力不降反升，能产生多条细密裂缝而非一条集中主裂缝。在 ABAQUS 中，通过调试混凝土拉伸侧强度与损伤曲线来实现这一效果。
初始刚度偏高？从原理上找原因
很多人第一次跑出来的滞回环，形状看着还行，但初始斜率明显比试验陡——这说明模型的初始刚度偏大。仿真中需逐一排查，用正确合理的方法，把刚度降到和试验一致的水平。
极致的捏缩——粘结滑移是关键
反 S 型捏缩是 ECC 墙板滞回曲线的标志性特征。它的物理来源主要是两个方面：一是 ECC 材料本身裂缝张开-闭合过程中的能量耗散；二是钢筋与混凝土的粘结滑移。后者往往贡献更大——在模型中引入合适的粘结滑移设置方法，捏缩的程度就能调到和试验吻合。
栓钉连接——合理的简化
栓钉的建模策略取决于仿真的精度需求和计算复杂度。在本案例中，采用传统的栓钉建模方法无法实现与试验吻合的效果，必须另辟蹊径。
— 图2 ABAQUS有限元模型
04
PART
验证结果：滞回曲线
VALIDATION · 模拟 vs 试验逐项对比
到了最激动人心的环节——跑完模型之后，把模拟滞回曲线叠到试验数据上，看看到底贴不贴合。

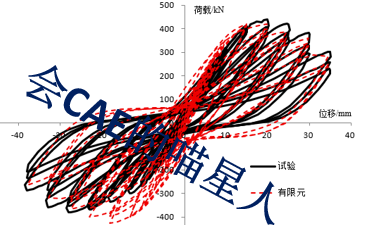

— 图3 滞回曲线对比（红色：模拟；黑色：试验）
模拟曲线与试验数据完全贴合——初始刚度、峰值承载力、捏缩特征全部对齐
从图中可以直观地看到几个关键匹配点：
初始刚度一致：弹性段的斜率重合，即初始刚度吻合。
反S型捏缩：滞回环中部的捏缩特征和试验曲线一致，这是整个验证中最难也最有说服力的部分。
几乎无残余力：卸载后曲线基本回到原点附近，残余变形极小——这正是 ECC 自复位特性的体现。
峰值承载力吻合：正负方向的峰值点和下降趋势均与试验数据保持一致。
05
PART
破坏形态：ECC材料破坏特性
FAILURE MODE · 裂缝与损伤对比
滞回曲线对上了还不够——破坏形态的一致性才是检验模型是否复现试验。

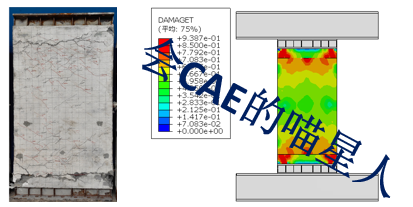

— 图4 破坏形态对比（左：试验；右：模拟）
对比结果显示，模拟的破坏形态与试验观察一致，主要体现在以下三个方面：
① 斜裂缝被有效抑制：普通混凝土剪力墙在往复荷载下容易产生贯通的交叉斜裂缝（剪切破坏），而 ECC 墙板由于多缝开裂机制，将集中裂缝分散为大量细密裂缝，有效避免了脆性剪切破坏。模拟的损伤云图清晰地展示了这一点——没有出现集中的剪切带。
② 破坏位置集中在连接处：无论是模拟还是试验，最终的严重损伤区域都出现在墙板与顶底部钢梁的栓钉连接区域。
③ 整体损伤演化过程吻合：从首次开裂到最终破坏，模拟记录的损伤发展路径与试验观察到的裂缝开展顺序基本一致——先在连接区出现微裂缝，然后逐渐向墙板中部扩展，最终在连接处形成集中损伤。
曲线对得上 + 破坏对得齐 = 正确复现
∞
LAST
写在最后
SUMMARY · 总结与推广
墙板的滞回模拟，抗震里算又热又难的那一档。把精细化模型直接照着论文参数塞进去，基本不可能成功——材料本构、界面滑移、参数调试，每一项都需要结合机理去理解和调试。
这期案例从试件构造 → 参数调试 → 滞回曲线验证 → 破坏形态对比四个角度，把这篇 SCI 论文的试验复现过程拆解了一遍。希望喵星人的这次分享，对你做类似墙板的滞回模拟，能探索出一条高效又正确的路。
视频中对已有模型的初始刚度调整、材料属性设置、相互作用定义、粘结滑移、后处理等关键细节进行了讲解。
理论理解
ECC机理+粘结滑移本质
关键细节
ABAQUS参数调试
验证对标
曲线+破坏验证
论文复现的核心方法论：理解 → 实现 → 验证
会CAE的喵星人 热衷于用 ABAQUS 复现各类结构抗震试验，把论文里的公式和图表变成可以跑通的有限元模型。
