模态频响函数：从模态结果重建频率响应
在 NVH 分析中，直接进行频率响应分析计算量大、耗时长，尤其当需要反复修改载荷或响应点时更是如此。模态频响函数（Modal FRF）方法提供了一条高效路径：先完成模态分析，再利用模态结果快速重建频率响应，大幅提升后处理效率与灵活性。
什么是模态频响
模态频响工具基于模态分析结果计算频率响应函数。其核心思想是利用模态叠加法（Modal Superposition），将结构在物理坐标下的运动方程转换到模态坐标下，通过模态参与因子的叠加来获得任意激励下的频率响应。
该方法支持单位激励（Unit Load）和实际激励（Actual Load）两种模式。单位激励模式下，工具直接计算单位力作用下的频响函数，适用于传递路径分析与灵敏度评估；实际激励模式则结合真实载荷谱，获得工作状态下的响应。
核心优势：模态分析与频率响应本是两个独立的分析类型。模态频响工具将两者打通——只需一次模态分析，即可在后处理阶段任意定义载荷和响应点，快速生成频响曲线，极大节省计算资源与迭代时间。
五步工作流程
模态频响工具的工作流程由五个步骤组成，每一步都对应一个功能页面，逻辑清晰、层层递进。
第一步：Define Modes 定义模态
在此步骤中，工程师需要加载模态分析结果文件，并选择参与频响重建的模态。选择模态时需注意频率范围的覆盖性——既要包含目标频段内的所有模态，也要适当考虑边界模态的贡献。
提示：模态截断频率一般建议取目标分析频率的 1.5 至 2 倍，以保证高频模态对目标频段响应的残余贡献被合理纳入。

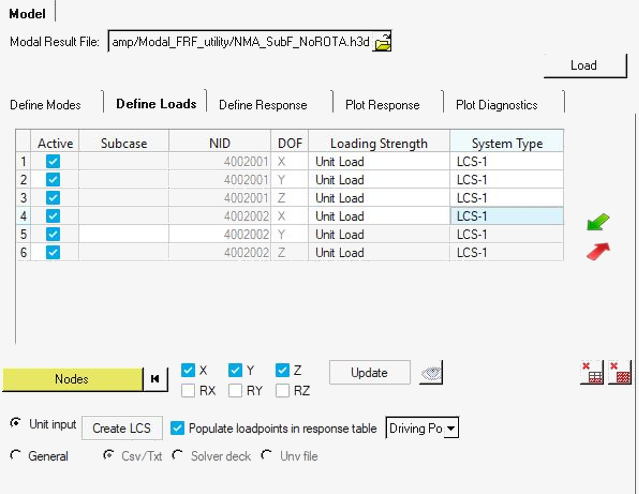

第二步：Define Loads 定义载荷
定义施加在结构上的激励载荷。可以选择单位激励或从已有载荷工况中读取实际激励。载荷的定义包括施力节点、施力方向以及载荷幅值谱。这一步的灵活性是模态频响方法的核心价值之一——无需重新求解即可更换载荷。

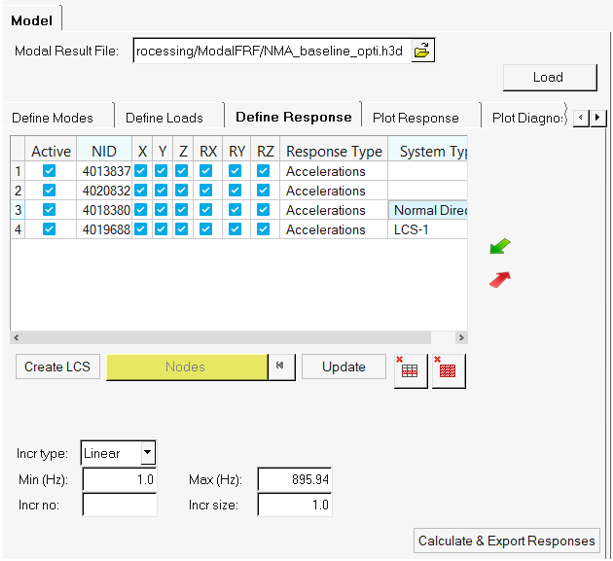

第三步：Define Response 定义响应
指定需要输出的响应节点与响应类型（位移、速度、加速度等）。与载荷定义类似，响应点的选择同样可以在后处理阶段自由调整，无需重新计算。这使得工程师能够快速评估多个关键位置的频响特性。

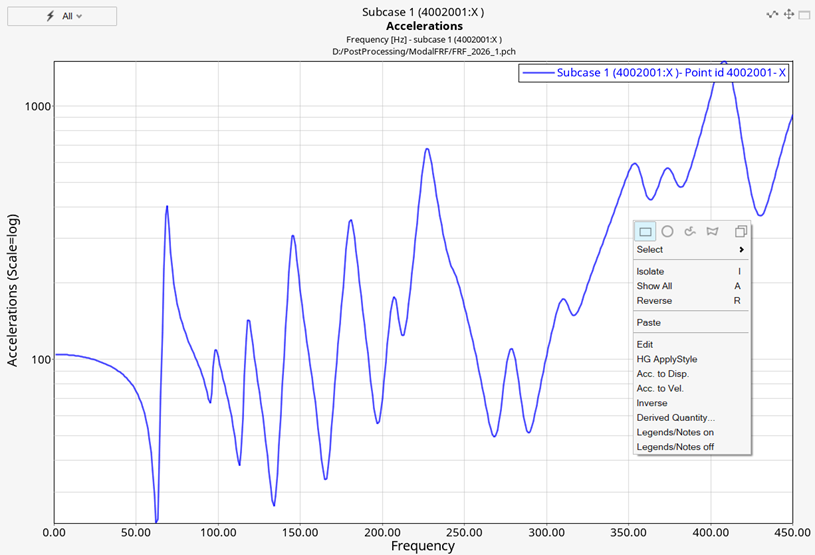

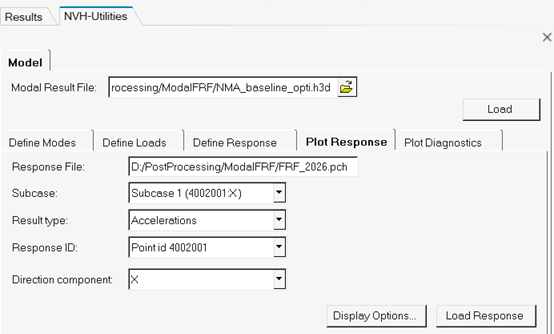

第四步：Plot Response 绘制响应
完成模态、载荷和响应的定义后，工具基于模态叠加法计算频率响应函数，并绘制响应曲线。曲线清晰展示共振峰的位置与幅值，是 NVH 评估的直接依据。

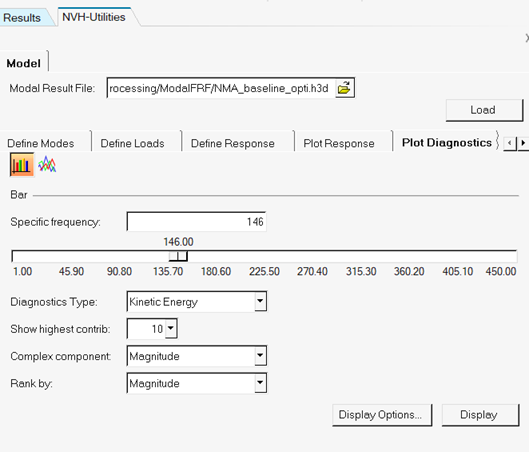

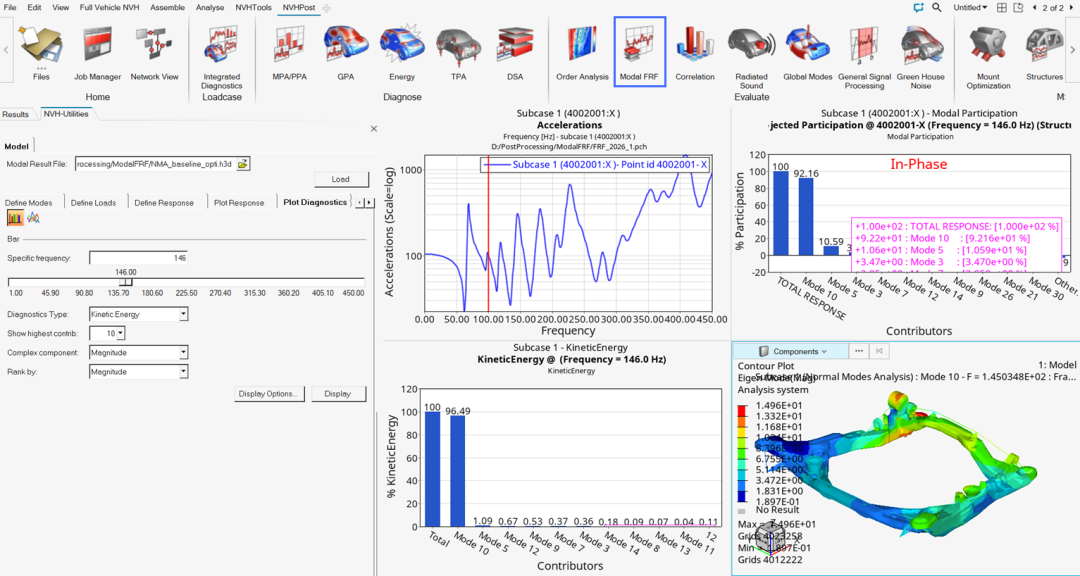

第五步：Plot Diagnostics 绘制诊断
诊断页面提供对重建结果质量的评估工具，帮助工程师判断模态截断是否充分、是否有遗漏的关键模态。这是保证结果可信度的重要环节。
模态分析与频率响应的关系
模态分析揭示了结构的固有特性（固有频率与振型），而频率响应分析则描述结构在特定激励下的动态响应。两者通过模态叠加原理紧密关联：结构的频响可以表示为各阶模态贡献的加权和，权重由模态振型、阻尼和激励位置共同决定。
理解这一关系至关重要：模态是结构的"指纹"，频响是结构在特定激励下的"表现"。模态频响工具正是利用这层关系，在模态"指纹"已知的前提下，快速推演不同激励下的"表现"。
模态频响方法的优势
使用建议：模态频响方法特别适合概念设计阶段的快速评估与方案筛选。当设计趋于稳定后，可切换到直接频响分析进行精确验证。两者结合，兼顾效率与精度。
小结：模态频响工具通过五步工作流（定义模态→定义载荷→定义响应→绘制响应→绘制诊断），将模态分析与频率响应高效衔接。它以模态叠加为理论基石，以灵活的载荷与响应定义为实践优势，是 NVH 快速迭代优化的得力工具。
