在电磁仿真领域,CST(CST studio suite工作室套装)凭借高效的全波分析能力,成为通信、雷达、电磁兼容(EMC)等领域的核心工具。在CST的电磁仿真分析中,“原场”与“透射”是理解电磁波传播、能量交互的关键概念,二者共同支撑着对天线辐射、信号传输、电磁屏蔽等场景的精准模拟,其分析结果直接影响产品电磁性能设计的合理性。

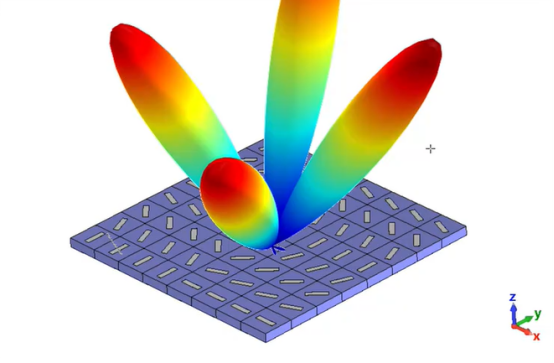

(一)原场的核心定义:
原场,即“原始电磁场”,指在CST仿真模型中,由激励源直接产生的初始电磁场。它是整个电磁仿真的“信号起点”,不包含任何边界反射、介质透射或结构散射的干扰,仅体现激励源本身的电磁辐射特性。例如,在天线仿真中,天线振子通电后直接产生的电磁场,在微波器件仿真中,波导端口输入的正弦电磁场,均属于原场范畴。
(二)原场在CST中的作用与特点
原场是CST仿真的“基准信号”,其参数(如频率、幅值、极化方向)由用户根据实际工程需求定义,直接决定后续电磁现象的分析基础。
在仿真过程中,原场的传播路径初始仅受模型几何结构与材料属性的基础影响,未经过多轮能量交互(如反射、透射)。
例如,在分析屏蔽盒的电磁屏蔽效能时,首先需定义外部干扰源的原场参数,才能进一步计算原场穿过屏蔽器盒后的能量变化。
透射是指电磁波(包括原场及后续衍生的电磁场)穿过两种不同介质的分界面时,部分能量突破界面限制,进入新介质并继续传播的现象。
在CST仿真中,透射并非独立存在,而是原场与材料相互作用的结果,当原场遇到非理想导电材料(如塑料、玻璃、部分金属合金)时,并非所有能量都会被反射或吸收,部分能量会以“透射场”的形式进入材料内部,甚至穿透材料到达另一侧。
例如:在手机天线与外壳的仿真中,天线产生的原场会穿过塑料外壳,此时穿过外壳的电磁场即为透射场。
CST通过求解麦克斯韦方程组,结合材料的电磁参数(相对介电常数εr、磁导率μr、电导率σ),计算透射场的强度、相位与传播方向。影响透射效果的核心因素有两点:
介质属性差异:两种介质的电磁参数差异越小,透射能量占比越高。
例如:电磁波从空气(εr≈1)进入塑料(εr≈3)时,透射能量较多;而从空气进入金属(σ极大)时,透射能量极少(几乎被反射或吸收),即金属的“抗透射能力”更强。
原场入射角度:原场垂直入射到介质分界面时,透射方向与原场方向一致,当斜入射时,透射方向会发生“折射”,角度变化遵循“斯涅尔定律”,CST会自动计算折射后的透射路径。
在仿真后处理中,用户可通过“透射系数”(透射场强与原场强的比值)量化透射效果:透射系数越接近1,表明材料对电磁波的“穿透允许度”越高,透射系数趋近于0,则材料的“阻隔能力”越强,这一参数是设计电磁屏蔽件、滤波器件的关键指标。
二者的关联:
透射现象必须建立在原场基础之上,没有激励产生的原场,就不存在透射
原场的工程意义,恰恰要靠透射、反射等响应现象来体现,比如判断信号能不能穿透外壳到达接收位置。
二者的差异:
差异则体现在“能量状态”与“分析目的”:原场是“初始未交互”的电磁场,分析重点是其本身的辐射特性,透射是“交互后衍生”的电磁场,分析重点是能量的穿透效率与传递损耗,二者共同构成“激励-响应”的完整电磁分析链路。
在CST电磁仿真中,原场是电磁分析的“初始激励源”,决定了仿真的基准信号特性,透射则是原场与材料交互的“能量传递结果”,反映了电磁波的穿透能量与损耗规律。二者相互依存,共同支撑着通信、汽车、医疗等领域的电磁性能设计——通过精准控制原场参数、优化透射效果,工程师可有效解决信号传输损耗、电磁屏蔽不足等工程问题,提升产品的电磁兼容性与可靠性。
