在电子设备高度集成和广泛应用的今天,电磁屏蔽效能的提升对于保障设备的正常运行和信号完整性至关重要。CST Studio Suite作为一款强大的电磁仿真软件,在提升电磁屏蔽效能方面发挥着不可替代的关键作用。本文将详细介绍CST软件在电磁屏蔽效能提升中的作用和应用。
电磁屏蔽有两个重要作用:
保护敏感的电子组件免受外部噪声的影响。
防止设备自身成为电磁干扰的源头。
在高频或充满电子设备的环境中,屏蔽的质量是决定设备成败的重要指标。良好的屏蔽可以确保设备功能的最佳性能,避免信号传输的干扰和数据丢失。
CST Studio Suite提供了多种精确的电磁场仿真算法,包括时域有限积分(FIT)、时域传输线矩阵(TLM)、频域有限积分、频域有限元等。这些算法能够应对各种尺度场景下的问题,提供高精度的结果,对于准确预测屏蔽周围的电磁行为至关重要。
CST具有高效的时域算法,如FIT和TLM,提供快速的仿真能力,支持精简模型和任意时域信号作为激励。这在宽带电磁兼容问题、复杂CAD模型、系统级电磁兼容问题以及瞬态电磁兼容问题(如ESD、Lighting、EMP)等仿真中具有不可比拟的优势。
CST Studio Suite可以与其他CAD软件无缝集成,便于导入和导出几何数据。同时,它提供了高级可视化工具,帮助工程师更好地理解电磁场分布,并识别设计中的潜在问题区域。
CST Optimizer提供了强大的功能来改进电磁兼容性(EMC)设计。用户可以通过设置设计目标和约束条件来自动优化设计,同时利用参数化建模工具快速创建和修改模型。这大大提高了设计的效率和准确性,缩短了产品开发周期。
CST Studio Suite还支持多物理场耦合仿真,可以将电磁场与其他物理场(如温度场、应力场等)进行协同仿真。这有助于工程师在设计和优化产品时,综合考虑不同物理场的影响,提高产品的可靠性和耐用性。
在硅基板上设计金属网格,以优化红外透射率和EMI屏蔽效能。通过CST优化网格周期和线宽,可以显著提高屏蔽效能

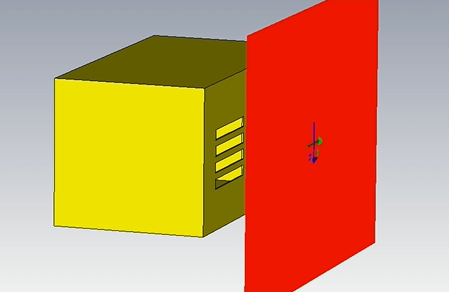

使用0dBV/m平面波照射机箱,并得到机箱内部任意位置的电场值。将电场值取倒数即可得到机箱屏蔽效能。通过这种方式,可以直观地评估机箱的屏蔽效果,并进行优化设计
在复杂电子系统中,CST可以模拟电路板上导线和元件之间的电磁耦合,评估电磁干扰(EMI)的水平。通过分析电磁场在设备内部的分布情况,帮助优化布局和排线设计,从而提高设备的电磁兼容性。
CST Studio Suite在提升电磁屏蔽效能方面发挥着关键作用。通过精确的电磁场仿真、快速的仿真能力、强大的集成与可视化功能、优化设计与参数化建模以及多物理场耦合仿真,CST软件为工程师提供了强大的工具,帮助他们设计和优化电磁屏蔽解决方案,确保设备在复杂的电磁环境中稳定可靠地运行。
