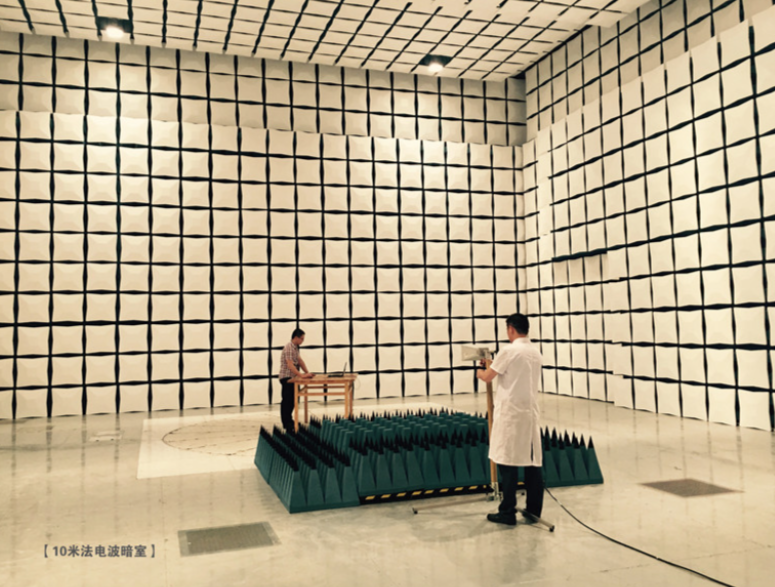

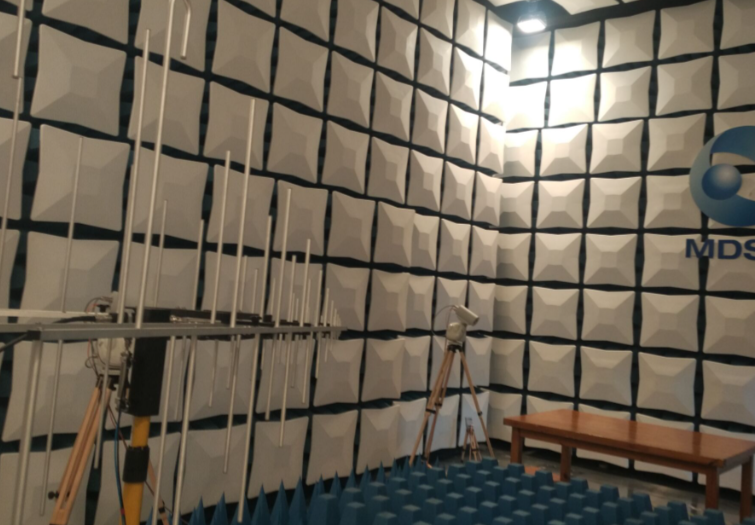

10米法暗室与3米法暗室介绍

在电磁兼容（EMC）整改过程中，工程师们常常会遇到一个棘手的问题：共模干扰。这种干扰不仅难以定位，更容易在产品认证阶段成为“绊脚石”。而在众多EMC抑制器件中，共模滤波器（Common Mode Filter）因其高效、低损耗、易集成的特点，成为了EMC整改中的“利器”。什么是共模干扰？在了解共模滤波器之前，我们先来搞清楚什么是共模干扰。在差分信号传输中，理想状态下两条线上的电流大小相等、方向相反，这种被称为差模信号。但在实际应用中，由于布线不对称、地电位差、外部电磁干扰等原因，会出现两条线上电流方向相同的干扰信号，这就是共模干扰。共模干扰不仅会影响系统自身的稳定性，还可能通过电缆辐射出去，造成EMI超标。共模滤波器的工作原理共模滤波器通常由两个绕制在同一磁芯上的线圈构成，结构类似于共模电感，但其内部还集成了电容元件，形成LC滤波网络。当共模电流通过时，由于方向相同，磁芯中产生叠加的磁通，形成高阻抗，从而有效抑制共模干扰；而当差模电流通过时，磁通相互抵消，几乎不产生阻抗，保证信号完整传输。共模滤波器的典型应用共模滤波器广泛应用于USB、HDMI、LVDS、CAN、Ethernet等高速差分接口中，尤其在以下场景中表现尤为出色：消费电子：如智能电视、机顶盒、平板电脑等，用于抑制高频共模噪声；汽车电子：用于车载摄像头、雷达、信息娱乐系统等，满足车规级EMC标准；工业控制：在PLC、伺服驱动器中，用于保障通信稳定性；通信设备：如路由器、交换机中，用于降低辐射干扰。选型要点：如何选对共模滤波器？在实际应用中，选型是共模滤波器能否发挥效用的关键。以下几个参数不容忽视：参数 说明 截止频率需高于信号频率，避免影响正常信号传输 共模阻抗通常在几十到几百欧姆之间，阻抗越高，滤波效果越好 差模插入损耗应尽可能低，避免信号衰减 封装尺寸需匹配PCB布局，尤其在高密度设计中 温度特性工业或汽车应用中需关注工作温度范围 实例分析：USB3.0接口EMI整改案例某款工控主板在USB3.0接口处辐射超标，测试频段在2.5GHz附近出现明显尖峰。初步排查后发现，问题出在USB差分对线上存在较强的共模干扰。整改方案如下：在USB接口TX/RX差分线上串联一颗100Ω@100MHz的共模滤波器；在滤波器前后各加一组π型滤波网络（电容+磁珠）；优化差分线走线，确保对称、等长、远离高频时钟线。整改后，2.5GHz处辐射下降超过10dBμV/m，顺利通过Class B认证。小贴士：共模滤波器使用注意事项避免并联多个滤波器：容易引起阻抗不匹配，反而降低滤波效果；注意接地处理：滤波器外壳或屏蔽层应良好接地，避免形成新的干扰路径；布局靠近接口：滤波器应尽量靠近信号输入/输出端口，防止干扰在PCB上传导；慎用于高速信号：如PCIe Gen4/5、SATA3等超高速接口，需选用专用高频共模滤波器，避免信号完整性问题。共模滤波器作为EMC整改中的重要器件，凭借其结构紧凑、滤波高效、对差模信号影响小等优势，已成为工程师手中不可或缺的“EMC利器”。在面对日益严苛的电磁兼容标准时，合理选用并布局共模滤波器，往往能让整改工作事半功倍。如果你正在为EMC问题头疼，不妨试试这颗“低调却高效”的小器件——共模滤波器，也许它就是你整改成功的关键一步。来源：电磁兼容之家
