动导数仿真如何逼近风洞？PiFlow‑DynDeriv 高精度求解方案
软件介绍
准，是否就难以落地工程应用？
在飞行器研发流程中，动导数直接决定飞行器的气动阻尼特性、操纵稳定性，是飞控仿真、姿态分析、气动布局迭代必不可少的基础数据。
数值模拟是当前动导数获取的主流技术手段。但受物理模型简化、数值离散误差、动态运动仿真设置、网格处理、边界条件复现等多重因素影响，仿真计算结果往往与风洞试验数据存在显著偏差，难以实现高精度匹配；风洞试验数据可靠，但成本高昂，难以支撑多轮次方案迭代。
PiFlow‑DynDeriv是一款专为航空、航天、低空经济等领域研发的高精度动导数计算专用软件。它的研发初衷正是希望打破这一行业困境，聚焦计算结果可靠性，实现仿真计算精度对标风洞试验。
Part.
1
● 权威标模验证
仿真工具的可靠性，需要标准化算例来佐证。
PiFlow‑DynDeriv 依托笛卡尔网格技术，对模型具备很高的还原度。
核心采用强迫振荡法开展动导数求解，该方法直接复现模型真实动态运动过程，充分捕捉流场的动态演化效应，相比部分简化算法，能够有效保障动导数的计算精度。
软件选取航空领域国际通用标准标模完成对标校验，覆盖俯仰、滚转、偏航等典型刚体动态运动模式，计算结果与公开风洞试验、权威文献的数据形成对标验证。
为直观展现软件计算能力，下面以国际经典 DLR_F12 低速标模算例，详细展示 PiFlow‑DynDeriv 与公开风洞试验、多家国际 CFD 程序文献数据的对标对比。
Part.
2
● 案例：DLR_F12低速
1. 算例描述
来源：该算例在DNW-NWB风洞中试验，由SimSAC组织试验，并开展相关评测项目。
目的：用来测试CFD程序计算动态稳定参数正确性和计算精度的标准模型。
算例基本情况：F-12模型是机翼－机身－尾翼的常规外形模型。算例在风洞中进行了三个方向的正弦振荡，产生了三个方向的组合动导数以及阻尼动导数。
本算例拥有完备的公开风洞试验数据，同时也汇集了多家国际机构 CFD 仿真结果，是动导数程序校验的权威基准，可用于评估软件动导数求解的准确性。

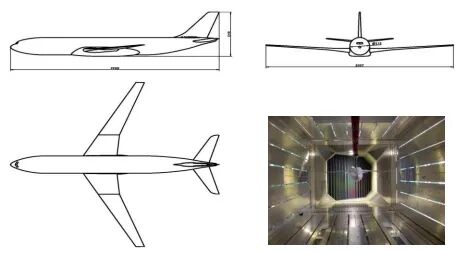

< DLR-F12 模型 >
2. 计算描述
计算条件：
自由来流V∞（m/s） | 70 |
雷诺数Reref | 1200000 |
初始攻角α0（°） | 0,3,6 |
初始侧滑角β0（°） | 0 |
参考面积Sref（m2）（全模） | 0.77 |
参考长度Lref（m） | 0.2526 |
力矩参考位置（m） | Xg=1.0488008，Yg=0.0，Zg＝-0.030285 |
振荡频率f（HZ） | 3 |
振幅αm（°） | 4.52 |
来流静压P∞（Pa） | 107887.8 |
来流静温T∞（K） | 300 |
< F12模型俯仰振荡计算条件 >
自由来流V∞（m/s） | 70 |
雷诺数Reref | 1.2e6 |
攻角α（°） | 0,3,6 |
初始滚转角γ0（°） | 0 |
侧滑角β（°） | 0 |
参考面积Sref（m2）（全模） | 0.77 |
参考长度Lref（m） | 0.2526 |
力矩参考位置（m） | Xg=1.0488008，Yg=0.0，Zg＝-0.030285 |
振荡频率f（HZ） | 3 |
振幅γm（°） | 4.86 |
来流静压P∞（Pa） | 107887.8 |
来流静温T∞（K） | 300 |
< F12 模型滚转振荡变攻角计算条件 >
自由来流V∞（m/s） | 70 |
雷诺数Reref | 1.2e6 |
攻角α（°） | 0,3,6 |
滚转角γ（°） | 0 |
初始侧滑角β0（°） | 0 |
参考面积Sref（m2）（全模） | 0.77 |
参考长度Lref（m） | 0.2526 |
力矩参考位置（m） | Xg=1.0488008，Yg=0.0，Zg＝-0.030285 |
振荡频率f（HZ） | 3 |
振幅βm（°） | 4.32 |
来流静压P∞（Pa） | 107887.8 |
来流静温T∞（K） | 300 |
< F12 模型偏航振荡变攻角计算条件 >
气动力计算参考信息：
参考面积（全模） （单位：m2） | 参考长度 （单位：m） | 参考展长 （单位：m） | 力矩参考点 （单位：m） |
0.77 | 0.2526 | 0.2526 | （1.0488008，0.0，-0.030285） |
备注：DLR-F12动导数计算面积修正，实验用的参考长度都是平均气动弦长。
< 气动力计算参考信息 >
3. 可比较数据
本算例分别开展俯仰、滚转、偏航三个通道的振荡仿真，对比不同攻角条件下动导数计算结果；对比基准包含DNW‑NWB 风洞试验原始数据，以及 DASSAULT、DLR、EADS 等多家国外机构公开的 CFD 仿真结果。
攻角对俯仰方向稳定性参数的影响:在自由来流V∞=70m/s下，AOA=0°，3°，6°下的升力以及俯仰力矩的纵向组合动导数。

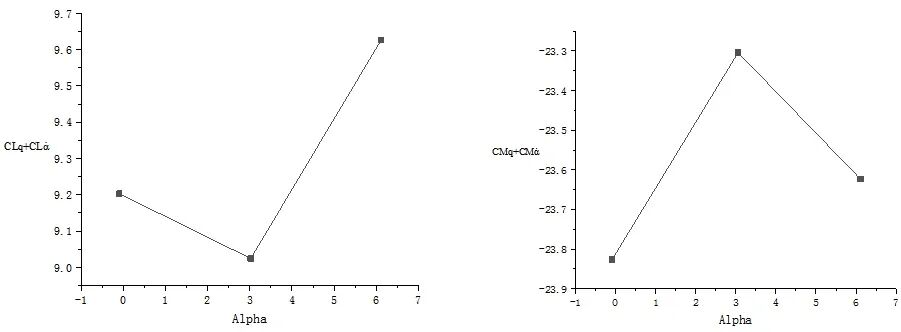

< 升力以及俯仰力矩的纵向组合动导数（试验数据） >
攻角对偏航方向稳定性参数的影响：在自由来流V∞=70m/s下，AOA=0°，3°，6°下的滚转力矩以及偏航力矩的横向动导数。

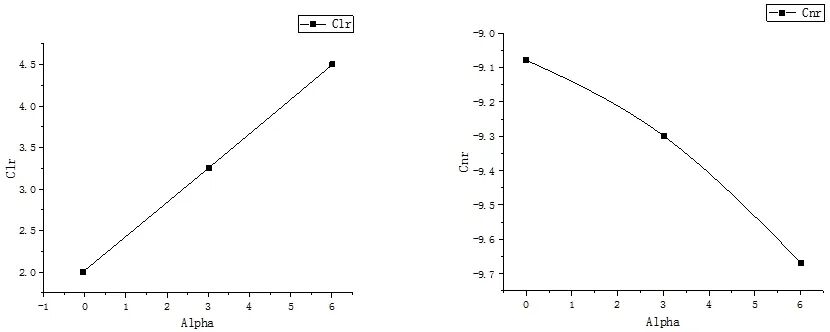

< 滚转力矩和偏航力矩的偏航方向阻尼动导数（试验数据） >
攻角对滚转方向稳定性参数的影响：在自由来流V∞=70m/s下，AOA=0°，3°，6°下的滚转力矩以及偏航力矩的横向动导数。

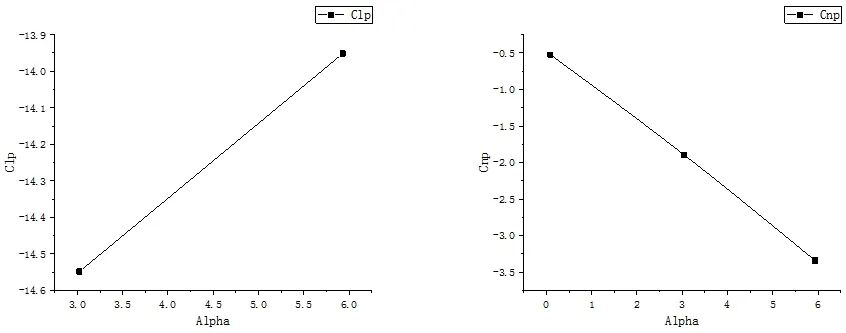

< 滚转力矩和偏航力矩的滚转方向阻尼动导数（试验数据） >

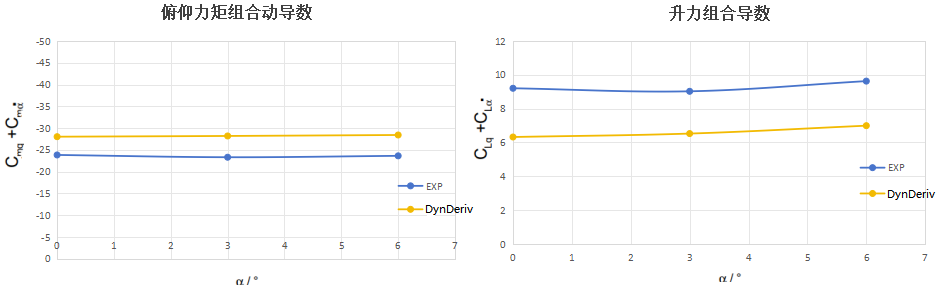

< 俯仰通道动导数 >
Figure 7. Pitch motion (q),Ampl=4.52°, f=31Hz, α=0°, V=70m/s-Unsteady and Frequeney Domain Tools

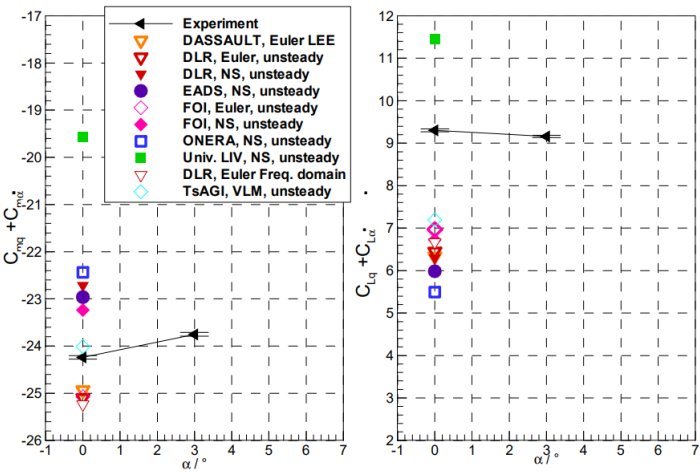

< 俯仰通道论文数据 >

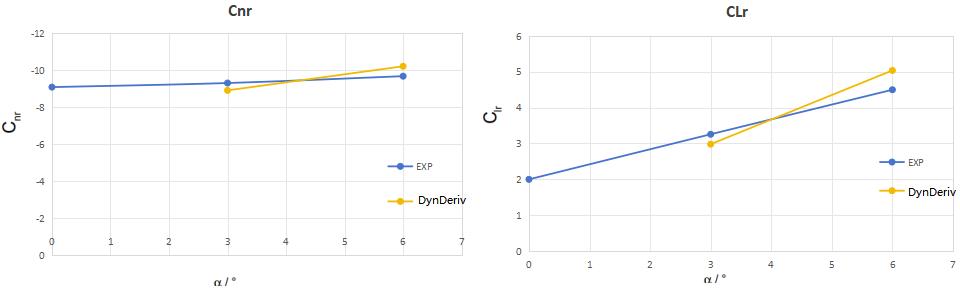

< 偏航+平移震荡 >

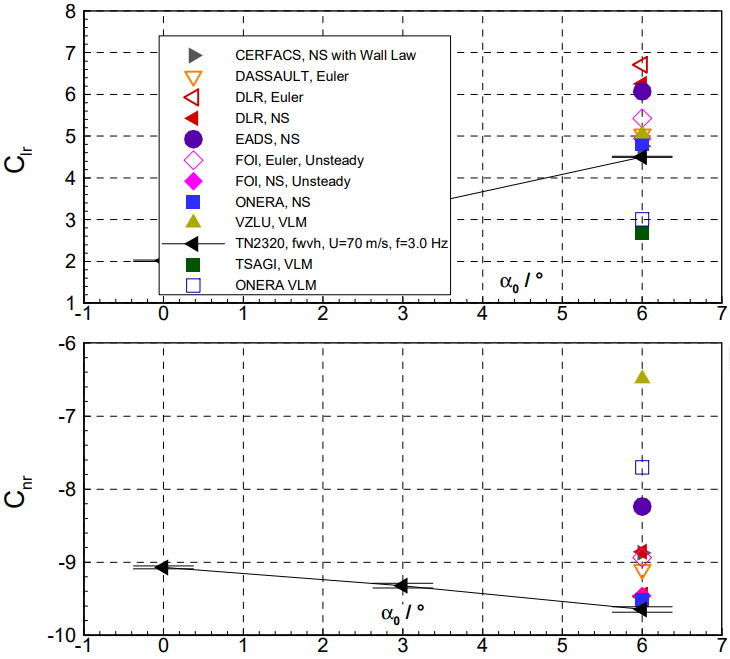

< 论文数据 >

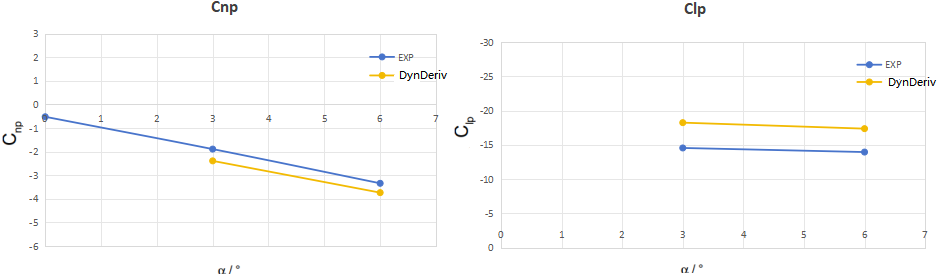

< 滚转+平移震荡 >

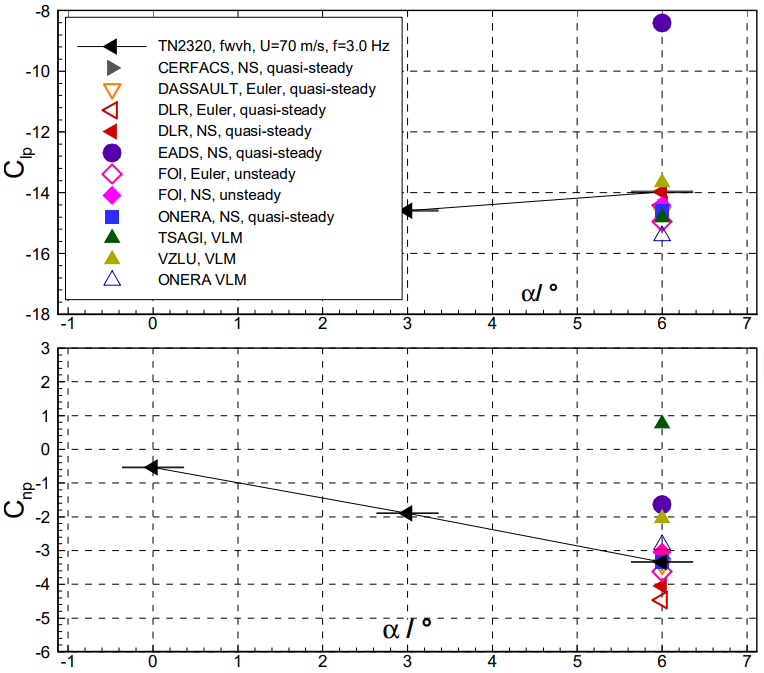

< 论文数据 >
4. 对标结果
1）PiFlow‑DynDeriv 求解得到俯仰、滚转、偏航全通道动导数，数值量级、随攻角变化趋势均和公开风洞试验数据保持一致；
2）和多家国际主流 CFD 程序结果相比，本软件计算结果处于国际同类工具合理区间；
3）验证了软件在低速工况下动导数求解的可靠性，可支撑飞行器布局选型、飞控系统建模等实际工程工作。
5. 参考文献
[1]B. 埃特肯著，何植岱等译．大气飞行动力学[M]．科学出版社，1979.
[2]叶川，马东立等. 利用CFD技术计算飞行器动导数[J]，北京航空航天大学学报，第39卷第2期，2013年2月：196-200.
[3]René Huebner, Bergmann, Thomas Loeser． Experimental and numerical investigations of unsteady force and pressure distributions of moving transport aircraft configurations[J]．United States：47th AIAA，2009-0091.
[4]Bruno Mialon ，Saloua Ben Khelil，Huebner．European Benchmark on Numerical Prediction of Stability and Control Derivatives[J]．United States：27th AIAA，2009-4116.
[5]R. A. East* and G. R. Hutt.Comparison of Predictions and Experimental Data for Hypersonic Pitching Motion Stability[J]. AIAA VOL. 25, NO. 3, MAY-JUNE 1988
结 尾
飞行器研发过程中，传统 CFD 理论精度上限高，但工程应用中仿真结果易与真实气动特性产生偏差；工程近似算法受模型假设约束，计算结果可信度不足。
PiFlow‑DynDeriv动导数计算结果与公开风洞试验数据在变化趋势、数值量级上高度吻合，保障计算结果的工程可靠性，为航空、航天、低空经济领域飞行器动导数高精度分析评估，提供一套可靠的工程工具。
感谢您的关注，欢迎试用！
