朱雀三号稳了！中国首次入轨级火箭陆地回收，仿真工程师拆给你看

▲我国首款入轨并陆地回收的运载火箭——朱雀三号

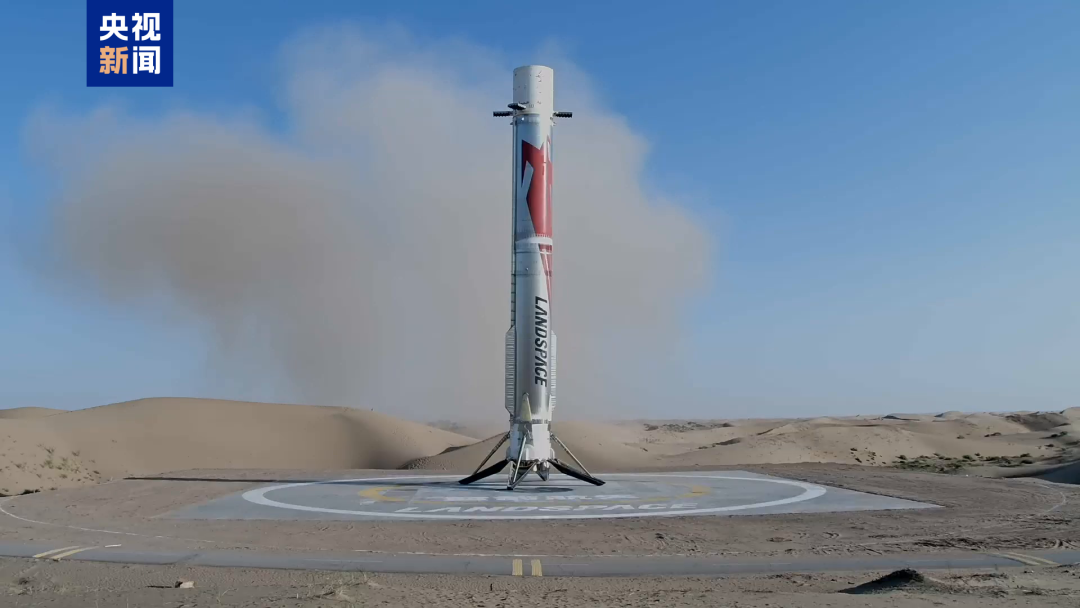

导读：2026 年 8 月 19 日 07:35，蓝箭航天朱雀三号遥二运载火箭从东风商业航天创新试验区点火升空，二级顺利将鸿鹄 03 卫星送入预定轨道；一子级经历超音速再入、栅格舵姿态调整、多轮发动机反推减速，最终依靠着陆支腿稳稳降落在甘肃民勤回收场坪，落点偏差不足两米。这是我国首次入轨级运载火箭陆地垂直回收。

本文以这一里程碑为时间锚点，从一名仿真工程师视角，拆解背后振动、冲击、热固耦合、疲劳四类动力学挑战，并讨论仿真在其中的角色。

图片来自网络，版权归原作者

一、稳稳落地，藏着多少力学

普通人看火箭回收：发射，落地，站稳，似乎没什么玄机。

内行看回收：每一秒都是生死考验。

朱雀三号遥二在落地前最后几百秒内完成的事，本质上是把一栋十余层楼高的箭体从超音速减速到零，垂直放进一个边长不足十米的着陆场坪，误差小于两米。这不是"火箭落地"，是"高速再入体在气动—推力—控制—结构强耦合下的精确受控坠落"。

三个关键数字：

• 时间：2026 年 8 月 19 日 07:35 点火，距遥一任务约 8 个月

• 速度：一子级再入大气层时约 5—7 km/s 量级，着陆前需在数百秒内减速到接近零

• 精度：落点偏差 < 2 m，相当于在一栋十几层高楼的楼顶把一支铅笔稳稳直立放下

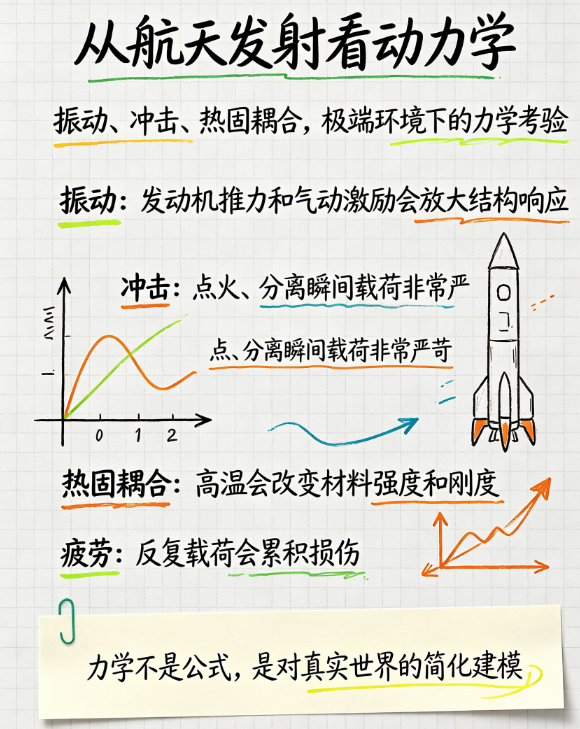

这套动作概括为"超音速再入、高精度自主制导、末端精准减速着陆"三大难关。这三道难关，拆到力学层面，对应的就是四类经典动力学问题：振动、冲击、热固耦合、疲劳。这四点作为"航天发射动力学"的核心维度，恰好和朱雀三号的工程现场一一对应。

接下来从四类动力学主题展开，每一类先给物理图像，再给朱雀三号的工程场景，最后给仿真工程师会怎么算、算哪些量、踩过哪些坑。

二、振动：看不见的"摇摆"如何放大结构响应

发动机推力和气动激励会放大结构响应藏着一个仿真工程师最常面对的非线性问题——激励—结构—响应三者的频带重叠。

1、朱雀三号在回收段面对的四类振动激励

回收不是匀速下降，是一条充满脉冲与抖振的曲线。粗略划分，朱雀三号在再入—滑翔—反推—着陆的全过程中，至少会遭遇四类不同频带的激励源：

• 发动机推力瞬态：着陆反推发动机的"重启—节流"是典型大幅值、低频为主的冲击型激励，会激起一子级纵向低阶弯曲模态。如果点火时刻和结构某一阶固有频率接近，响应会被放大数倍。

• 气动抖振（buffet）：超音速再入时，箭体周围跨/超声速流动分离会产生宽频气动脉动压力。栅格舵后体的非定常尾流也会叠加在主箭体上，频带从几十赫兹到上千赫兹，与多个结构模态同时耦合。

• 舵面铰链力矩：栅格舵在做高频姿态调整时，铰链力矩反作用于舵舱段，形成局部高频振动，是控制—结构耦合的典型源头。

• 推进剂晃荡（sloshing）：贮箱里的液氧甲烷在减速过载下会出现大幅晃荡，相当于一个附加的"液体摆"。它等效为附加质量—阻尼—刚度项，会改变整箭的低阶频率，是著名的 POGO 与晃荡稳定性问题的根源之一。

2、仿真视角：弹性体模型与气动伺服弹性

对仿真工程师来说，这四类激励不是孤立的频谱，而是一组强耦合方程：

这里 M、C、K 是箭体的质量、阻尼、刚度矩阵；右侧三个力分别来自推力脉动、气动力（含结构反馈）、液体晃荡。等号左侧的位移 x 既是控制的对象，也是气动力和晃荡力的输入——典型的"闭环耦合"。

工程上通常分两步走：先做模态分析（提取前若干阶弯曲/扭转/局部模态的频率与振型），再在时域上用模态叠加法做瞬态响应分析，把结构响应送回制导控制回路。这套流程被统称为气动伺服弹性（aeroservoelasticity）分析。猎鹰 9 号、朱雀三号这类回收火箭的工程难点，不在单一现象，而在"控制带宽 × 结构模态 × 推进剂晃荡"三者的频带必须刻意错开。一旦重叠，发散是分分钟的事。

3、一个老问题：POGO 与推进剂晃荡

POGO 现象最早出现在 1960 年代的大型液体火箭上，纵向振动—推进剂管路—发动机推力形成正反馈闭环，振幅不断放大直至结构破坏。土星五号、阿里安 5 都曾为之头疼。朱雀三号一子级有 9 台主发动机并联工作，液氧甲烷推进剂管路纵向动力学特性与箭体纵向模态的耦合必须在地面就验证——这也解释了为什么蓝箭航天的研制思路强调"先在地面把战术练透，再上战场"：POGO 这种问题是不能在飞行中第一次发现的。

仿真小贴士：液体火箭纵向振动问题，经典做法是建立"集总参数"晃动模型（一阶或二阶等效摆）+ 一维管路液柱模型 + 发动机推—进增益模型，组成线性闭环系统做稳定性裕度分析（增益/相位裕度）。裕度不够就要么调蓄压器、要么加 POGO 抑制器（减振器），朱雀三号这类新火箭在首飞前一定跑过这一轮。

三、冲击：点火、分离、触地的"瞬时尖峰"

点火、分离瞬间载荷非常严苛。这是描述起飞段，但放在回收场景里仍然成立——只不过瞬时尖峰从起飞段挪到了反推重启和触地瞬间。

1、朱雀三号回收段的五个关键冲击源

• 再入点火：高度数十公里处重启主发动机反推，瞬时推力建立会激起大幅值冲击响应。

• 栅格舵展开与锁定：火工品解锁 + 弹簧/作动筒展开，是个毫秒级事件。

• 着陆支腿展开—锁定：四条支腿在着陆前同步展开并锁定，展开末端的"砰"是一道典型冲击。

• 着陆反推点火：朱雀三号遥一的失败就发生在 3.3 km 高度的"急刹车点火"——点火动作完成，但出现异常燃烧，最终坠落在着陆场坪边缘。遥二对此专门做了"减少着陆发动机数量"的方案优化，用更少、更稳的发动机去扛这道尖峰。

• 触地瞬间：从几米/秒到 0 的减速在不到 1 秒内完成，支腿缓冲器吸收绝大部分能量。< 2 m 的落点精度意味着水平速度、姿态角、着陆点几何必须同时满足严苛公差。

2、着陆支腿的展开—锁定—触地链条

着陆支腿是朱雀三号遥二唯一没有经过完整实飞考核的回收子系统。蓝箭航天总指挥戴政在接受央视采访时披露：地面做了模拟箭体着陆质量的跌落试验、展开—锁定试验、可靠性试验，确保支腿在最后时刻能完成任务。

对仿真来说，这意味着：这条链条上的每一道冲击都要被独立地、显式地算过。

（1）展开动力学：从折叠位到完全锁定，作动筒推力、铰链摩擦、锁定销入位冲击；

（2）触地动力学：着陆质量 + 水平速度 + 姿态角 + 触地不平度 → 支腿缓冲器载荷 + 箭体瞬态过载；

（3）触地后回弹与稳定：一次触地往往不是单脉冲，而是多次回弹—衰减过程，整箭姿态控制系统需要在这个过程中保持稳定。

3、仿真方法：显式动力学与冲击谱

这类瞬态冲击问题，主流仿真工具是显式有限元（LS-DYNA、Abaqus Explicit、Autodyn 等）：

• 时间步长一般取 1e-6 s 量级，避免条件数发散；

• 材料模型需要覆盖应变率效应（金属在高应变率下强度会提高，典型 Cowper-Symonds 或 Johnson-Cook 形式）；

• 接触—摩擦—锁定多状态切换需要专门算法（弹簧回弹、刚体—柔体耦合）。

最后一道工序是把瞬态加速度响应做冲击谱分析（Shock Response Spectrum, SRS），把时域信号折算成"等效单自由度系统在不同固有频率下的最大响应加速度"。这条谱直接给电子设备、结构件做环境鉴定试验用——一个机柜能不能扛住朱雀三号复用的着陆冲击，看 SRS 就够了。

四、热固耦合：超音速再入的"炽热考验"

"高温会改变材料强度和刚度"。这句话在再入段被放大到极限——同一根箭体结构上，一侧可能正在承受 1000℃ 以上的气动热，另一侧贮箱里液氧甲烷在 -183℃ / -162℃ 的低温下沸腾。温差超过一千度，材料强度沿厚度方向连续变化，热—结构早已不可分割。

1、不锈钢箭体的高温力学

朱雀三号采用不锈钢一体化箭体。这是有意识的技术选型：相比传统铝合金，不锈钢在 600—800℃ 区间仍能保持较高比例的强度和刚度，且耐高温 = 整箭气动热防护裕度更大。但这并不意味着可以忽视：

• 300 系列不锈钢在 600℃ 以上，屈服强度随温度明显下降；

• 高温下蠕变行为开始显现，长时间高温暴露会引入不可恢复变形；

• 局部驻点/舵面根部可能达到 1000℃ 以上，需要涂层或主动冷却配合。

因此，"不锈钢耐高温"≠"不需要热分析"，只是把分析的目标从"会不会烧穿"挪到"会不会在反复高温下蠕变/疲劳失效"。

2、贮箱低温—表面高温的极低梯度

液氧甲烷的储存温度（液氧 -183℃，液态甲烷 -162℃）和气动热表面温度相差一千多度。沿贮箱壁厚的温度梯度直接产生热应力：外表面受热膨胀、内表面保持低温，热应力可达材料屈服强度的相当比例。

这一类问题的工程约束是：

• 贮箱不能因热应力过大而塑性变形或屈曲；

• 推进剂不能因局部过热而出现气化增压（俗称"气枕"），影响发动机入口条件；

• 反复再入后，蒙皮和桁条之间的连接区要扛住热—机疲劳循环。

3、仿真视角：顺序耦合 vs 一体化

热—结构耦合分析有两种主流路线：

（1）顺序耦合（Sequential Coupling）：先 CFD（或工程估算）算出外壁面热流 → 把热流当作边界条件扔给结构 solver 算温度场 → 再算热应力。优势是流程清晰、各自工具链成熟；缺点是忽略了结构变形对流场的反馈。

（2）一体化耦合（Monolithic / Strong Coupling）：流场与结构场在同一个求解器内每步交换数据，能捕捉强反馈，但计算量成倍上升，对算力、求解器稳定性、网格协调都是考验。

朱雀三号这种尺寸+速度的算例，目前主流仍是顺序耦合为主、关键区域做局部一体化。但工程界正在推进的另一条路是：基于工程估算的热流 + 高保真热—结构一体化求解。后者是下一代国产仿真软件攻坚的重点方向之一。

仿真小贴士：高温下的材料数据是热—结构耦合的"地基"。如果材料库里 700℃ 的屈服强度、抗拉强度、弹性模量、热膨胀系数、蠕变曲线是查表填的，那仿真的可信度上限就由那张表决定。国产材料库 + 高温试验台，是这类分析的真正护城河。

五、疲劳：可复用的"代价"——重复载荷下的累积损伤

反复载荷会累积损伤。这句话放在一次性火箭上不是问题，但放在"复用火箭"上就变成了整个商业模型的物理基础。

1、复用的本质：同一箭体走多次飞行剖面

蓝箭航天公开的复用规划是：初期一子级飞 2—3 次，中期 4—5 次，远期 10 次以上。每一次"飞完即修"都意味着同一根主结构要再走一次完整的振动 + 冲击 + 热固 + 载荷剖面。飞一次不坏不难，飞十次不坏才是真考验。

从仿真视角看，复用次数 = 疲劳裕度的乘数。每多飞一次，结构里每一处的损伤累积就多一份，工程上需要把"无损伤"和"有损伤但仍安全"两种状态分清楚——这就是损伤容限设计（Damage Tolerance Design）的来源。

2、四大疲劳源

• 振动疲劳：高频小幅值，但循环次数可达 10^6—10^8 量级。即使单次应力低于屈服极限，长期累积也会在焊缝、孔边、变截面处萌生裂纹。

• 声疲劳：发动机工作时舱内声压级可达 150 dB 以上，宽频随机激励会在大面积蒙皮、桁条上激发疲劳损伤，著名的"阿波罗 1 号"事故就和声振环境下的线路失效有关。

• 热疲劳：再入过程中箭体表面温度从常温跳到上千度再回落到常温，每一次回收都是一次低周热疲劳循环。

• 机械疲劳：着陆冲击虽是低周，但每次都是大幅值，支腿缓冲器、贮箱支撑、发动机支架等都是机械疲劳重点关注区。

3、仿真方法：Miner 与损伤容限

经典疲劳寿命预测基于 Miner 线性累积损伤准则：

其中 n_i 是第 i 级应力水平下的循环次数，N_i 是该应力水平对应的失效循环数。D < 1 视为安全，D ≥ 1 视为失效。

对回收火箭来说，这条准则在工程上的应用方式不是"算到 0.99 就停飞"，而是：

1. 关键件用 Miner 给出目标寿命下的损伤值；

2. 结合无损检测（NDT）周期确定"飞行多少次必须拆检"；

3. 用断裂力学（Paris 公式等）追踪已知初始缺陷的扩展，定义剩余寿命。

这就是为什么蓝箭航天总指挥戴政会说："收回来之后，火箭要达到什么标准才能再飞？哪些产品要更换？哪些产品飞几次之后需要更换？这实际上是一整套的技术体系。"——这一整套体系，本质上是"仿真+试验+检测"三位一体的疲劳与损伤容限体系。

六、力学不是公式，是简化建模

力学不是公式，它是对真实世界的简化建模。这句话点破了仿真工程师的职业本质。

1、多场耦合：流—固—热—化—控

一枚回收火箭的真实工况，是流体力学、结构力学、热力学、化学反应、控制工程五场在同一时空里相互作用。再入段是气动—热—结构—化学四场耦合，回收反推段是推力—结构—控制—推进剂四场耦合，触地段是冲击—结构—控制—缓冲器流固耦合。仿真工程师做的事情，是把真实问题"投影"到一组可解、可验证、可信赖的数学模型上——这个投影过程就是"简化建模"。

不同的人对同一道问题会做出不同的简化：

• 有人把箭体当成刚体 + 集中质量，瞬态响应就是几条曲线；

• 有人把箭体分成 50 个梁单元，引入前几阶模态；

• 有人做全箭的 100 万级实体单元有限元，附带每根管路的流固耦合。

这三种"力学"都对，但适用的决策层级不同。刚体模型用于制导律初步设计；梁模型用于气动伺服弹性闭环分析；实体有限元用于关键件详细设计。仿真工程师最值钱的本事不是把模型做大，而是在不同层级之间做对的选择。

2、模型验证 V&V：仿真可信度的根基

再漂亮的仿真结果，如果不能被试验验证，决策层就不会用。V&V 是 Verification & Validation 的缩写：

• Verification（验证）：确认代码正确求解了数学模型——属于"算得对不对"；

• Validation（确认）：认数学模型正确刻画了物理现实——属于"建得对不对"。

朱雀三号遥一的回收虽然失败，但"完整拿到了再入、制导、气动热防护的真实飞行数据"，这些数据反过来又被用来标定、修正地面仿真模型。遥二"针对遥一暴露的问题完成数百项优化迭代"——这数百项里，相当一部分是仿真模型的修正。

这就是仿真工程师的飞轮：飞行数据 → 修正仿真 → 仿真支撑设计 → 新的飞行数据。

3、国产仿真软件的工程化路径

过去十几年，国产 CAE 软件沿着"专项突破 → 多场耦合 → 数字孪生"的路径稳步推进。结构动力学、显式冲击、刚柔耦合、推进剂晃荡、热—结构耦合等模块在国家级项目和商业航天项目中已经过实战检验。

面向回收火箭这类多场耦合 + 反复飞行 + 大数据积累的应用，下一步的关键不是再做一个更大的求解器，而是把"仿真—试验—飞行数据"的反馈闭环做成平台：一套模型库、一套材料库、一套 V&V 流程、一套数据回灌机制。当一子级飞完回收，地面工程师能基于这枚箭的实测数据反推模型修正系数，下一发火箭的设计仿真可信度就上了一个台阶。

从这个意义上看，国产仿真软件和国产可复用火箭，是同一件事的两个面——都在试图把"工程经验"沉淀为可复用、可迭代、可信任的数字资产。

给仿真同行的一段话：朱雀三号遥二两次试飞打通完整回收链路的背后，是数百次地面仿真 + 数百项设计迭代的合力。下次有同事说"我们仿真算出来没问题"，请记得——一句话背后可能是几万个工况、几十万核小时的计算、上百次与试验数据的对账。仿真工程师的"没问题"，是有重量的。

七、写在最后

2026 年 8 月 19 日清晨 7:35，东风商业航天创新试验区的火焰把朱雀三号遥二推上天空。9 分钟后，二级把鸿鹄 03 卫星送进轨道；同一时刻，一子级开始它的回家之旅。

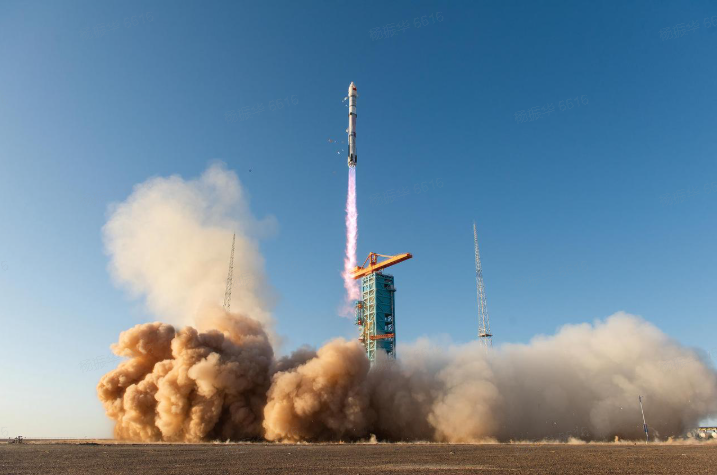

图-朱雀三号遥二 2026-08-19 07:35 在东风商业航天创新试验区点火起飞

对于大多数观众而言，那一天是"火箭稳了"的新闻，是降本 80%—90% 的数字，是中国跻身可重复使用火箭第一梯队的里程碑。但对仿真工程师而言，那一天是另一道"考题"被批改完的傍晚：

• 那个反推发动机"急刹车点火"会不会再次出现异常燃烧？

• 那四条着陆支腿的展开—锁定—触地链条能不能在毫秒级里完成所有动作？

• 那片蒙皮上的振动—气动热—热应力—疲劳累积，是否仍在 Miner 线的下方？

答案，是 7:35 之前几万个仿真工况算出来的；落地姿态，是几百次地面试验 + 一次真实飞行的数据共同校准的。

一枚火箭的"稳稳落地"，背后是仿真工程师的"稳稳算准"。力学从来不是公式，它是对真实世界一次又一次耐心的简化建模；仿真也不是单点求解，它是 V&V 飞轮里持续旋转的一环。下一次，当你在新闻里看到中国某枚火箭又一次稳稳落地，希望你也会想起：在那束火焰和那片掌声之间，有一行行数值、一张张网格、一次次"算准"的朴素努力。为中国航天点赞，也为每一行"算准"的代码点赞。

声明：本文结合不同材料总结，由于个人专业知识有限，必然存在不当，欢迎行业专家批评指本文综合公开报道、官方技术资料与工程实践整理而成，关键事实与数据已尽可能交叉核对。航天工程是一项复杂的系统工程，受公开资料范围和作者视野所限，文中如有错漏，恳请读者批评指正；重要修订会在后续版本中更新说明。

1. 附录：朱雀三号遥二关键参数（截至公开报道）

1. 本文参考资料

[1] 蓝箭航天朱雀三号遥二任务官方报道与央视新闻采访（2026-08-19）

[2] 从航天发射看动力学——振动、冲击、热固耦合、极端环境下的力学考验

[3] 蓝箭航天朱雀三号总指挥戴政公开访谈：遥一回收失败原因、遥二改进要点、复用规划。

[4] 公开技术资料：液氧甲烷闭式膨胀循环发动机、不锈钢一体化箭体、可重复使用火箭结构设计。

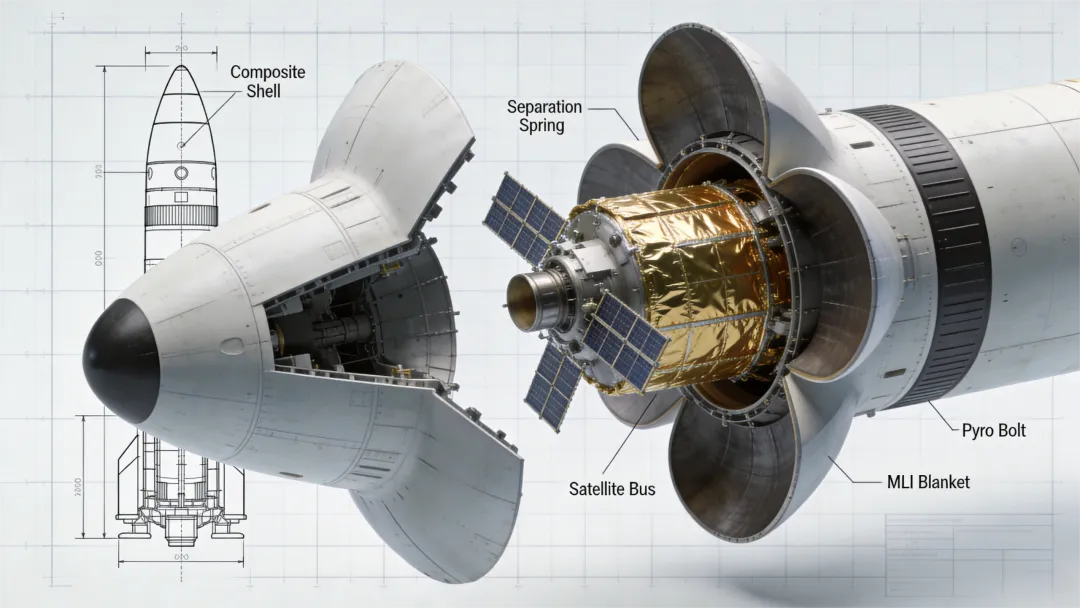

八、火箭整流罩Abaqus分离动力学全流程教学
