HyperMesh 电动工具跌落仿真全流程｜CAE 前处理落地消费品研发
行业痛点：传统跌落测试的短板
手持式电动工具（曲线锯、手电钻、角磨机等）认证标准强制要求跌落测试：从规定高度自由跌落至刚性地面，验证外壳、内部结构、电气组件是否失效。 传统研发模式弊端明显：
必须开模制作物理样机后才能测试，前期设计缺陷无法提前排查；
多次跌落试验损耗样机，物料、模具测试成本居高不下；
仅能测试有限跌落角度，难以全面覆盖极端工况；
失效后修改设计，重复开模、复测，整体研发周期拉长。
有限元虚拟跌落仿真完美解决以上问题，而HyperMesh是整机模型高质量前处理的核心工具。
为什么电动工具跌落仿真首选HyperMesh？

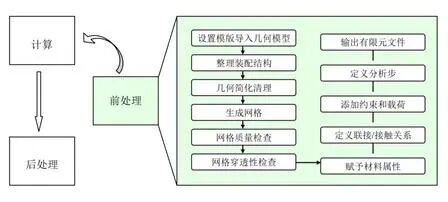

完整有限元分析分为「前处理 - 求解计算 - 后处理」三大环节，商用求解软件自带前处理功能薄弱，面对电动工具复杂薄壁装配体效率极低：
多格式 CAD 无缝导入：兼容 UG、CATIA、SolidWorks 等主流三维模型，快速导入整机装配文件，批量清理几何破面、细小倒角、冗余孔槽。
薄壁件网格专业优化能力：电动工具外壳多为塑料薄壁件，可精准控制厚度方向两层四面体实体网格，统一管控最小单元尺寸、长宽比（≤7），满足显式动力学稳定计算要求。
装配连接快速定义：整机包含塑料外壳、金属齿轮、电机、紧固件，可快速区分刚体 / 变形体，螺栓连接用 Tie 绑定、贴合零件自动匹配接触对。
全求解器兼容输出：一键导出 LS-DYNA、Abaqus 等显式求解器文件，适配跌落动态冲击计算。
标准化质检工具：内置网格质量检查、穿透检查功能，提前规避网格畸变、干涉、自由边等导致求解报错的问题。
HyperMesh电动工具跌落仿真标准化前处理流程

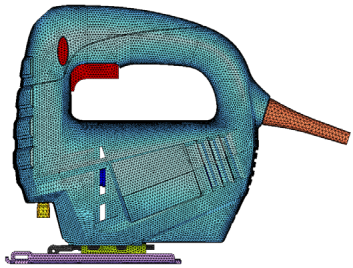

导入整机装配CAD模型，拆分各零部件Component
工程简化：电机、金属齿轮等不易失效内部零件设置为刚体，去除微小螺纹、细小凸点等对跌落结果无影响特征
几何修复：填补缝隙、缝合破面、删除碎边，消除后续网格缺陷根源
跌落属于显式动力学分析，稳定时间增量由最小单元尺寸决定，网格规范要求：
塑料机壳、手柄等易失效区域：四面体实体单元，厚度方向至少2层网格。
全局最小单元尺寸统一管控，单元长宽比控制在7以内
接触面、边角撞击位置布局加密网格，提升冲击应力计算精度。
Quality Index批量检查单元畸变、负体积、高长宽比单元。
网格穿透检查，消除零件间网格干涉。
查找并修复自由边，保证外壳模型封闭连续。
赋予材料属性：塑料壳体塑性应变参数、金属刚性材料参数。
装配关系定义：螺栓Tie绑定、相邻零件建立接触对，内部金属件简化为刚体减少计算量
施加跌落工况：设置重力场、刚性地面、初始跌落高度与角落，搭建显式动力学分析步。
全部模型校验无误后，输出LS-DYNA输入文件，提交求解器完成跌落冲击计算。
跌落仿真结果解读与设计优化

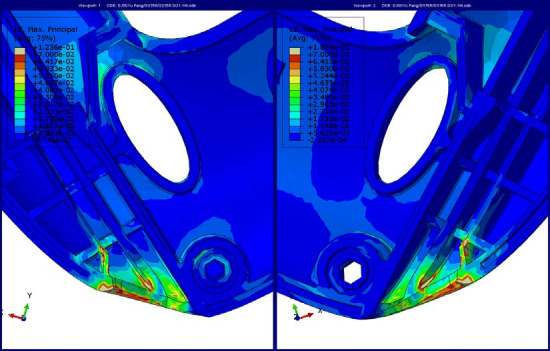

求解完成后通过后处理查看整机应变、应力分布，以塑料外壳失效阈值作为判定标准：
撞击区域局部高应变：仅表层刮擦，未超过材料失效阈值，结构合格。
边角、卡扣、螺丝柱出现大面积超阈值应变：判定易开裂失效，返回CAD加厚壳体、增加加强筋、优化圆角过渡。
多跌落角度仿真对比，迭代优化外壳结构，一次性通过实物跌落认证。
落地价值总结
降本：设计阶段虚拟仿真，减少多轮样机试制、跌落测试物料损耗
