【案例】风冷永磁同步电机热仿真案例解析
这次整理一个风冷永磁同步电机热仿真案例。内容包括模型处理、计算设置、外部流场和各部件温度结果，也会说明当前结果能够支持哪些判断。
做风冷电机热仿真时，风扇附近的最高风速往往很醒目。速度高，说明风扇确实在推动空气流动，但它不能直接代表冷却效果，更不能直接回答风扇带走了多少热量。
案例编号为 FM_039。下面按照实际建模和结果检查顺序展开。
本案例为轴端风扇冷却的永磁同步电机。模型保留了风扇、风罩、机壳散热筋、外部空气域和主要固体部件。
这样处理的目的，是把空气从吸入、经过风扇加速、离开风罩，再沿机壳表面和散热筋流动的路径连起来。如果只计算风扇附近的一小块流场，很难判断气流是否真正覆盖了主要散热区域。
插图01｜整机模型

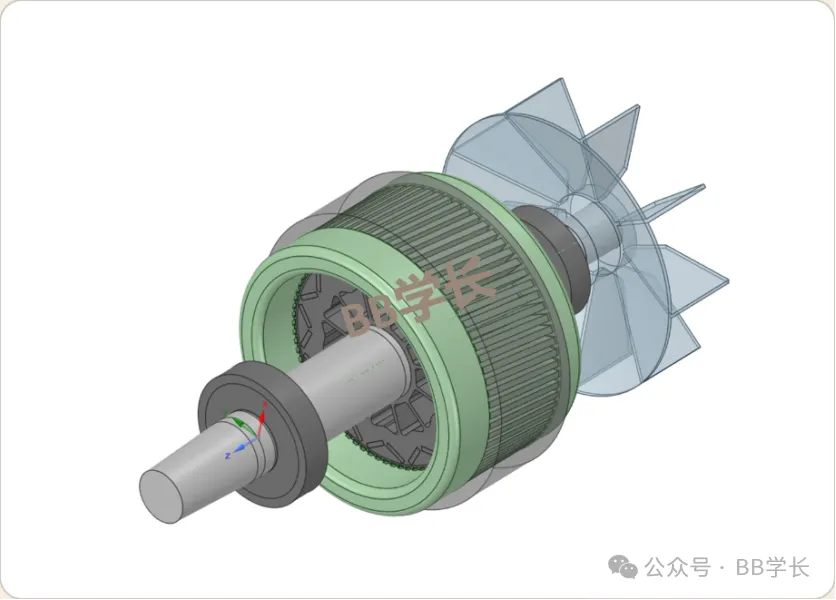

转子、定子和轴端风扇的相对位置也需要保留。风扇建立的是外部气流，热量还要先从内部发热部件传到机壳表面，然后才能通过外部对流散出。
插图02｜转子与轴端风扇
本次计算采用压力基稳态求解，开启能量方程，湍流模型使用 SST k-ω。风扇区域采用 MRF 方法，旋转轴为 Z 轴；空气域划分为旋转区和静止区。
外部边界采用压力出口型开放边界，本次没有开启辐射模型。几何处理、网格划分、材料与热源设置、求解和后处理均在 Workbench 流程中完成。
MRF 得到的是稳态平均流场，适合观察主要流动路径和平均速度分布，但不能反映叶片扫过造成的瞬态脉动。若项目需要研究叶频、周期性压力波动或瞬态尾迹，应使用滑移网格等瞬态方法继续计算。

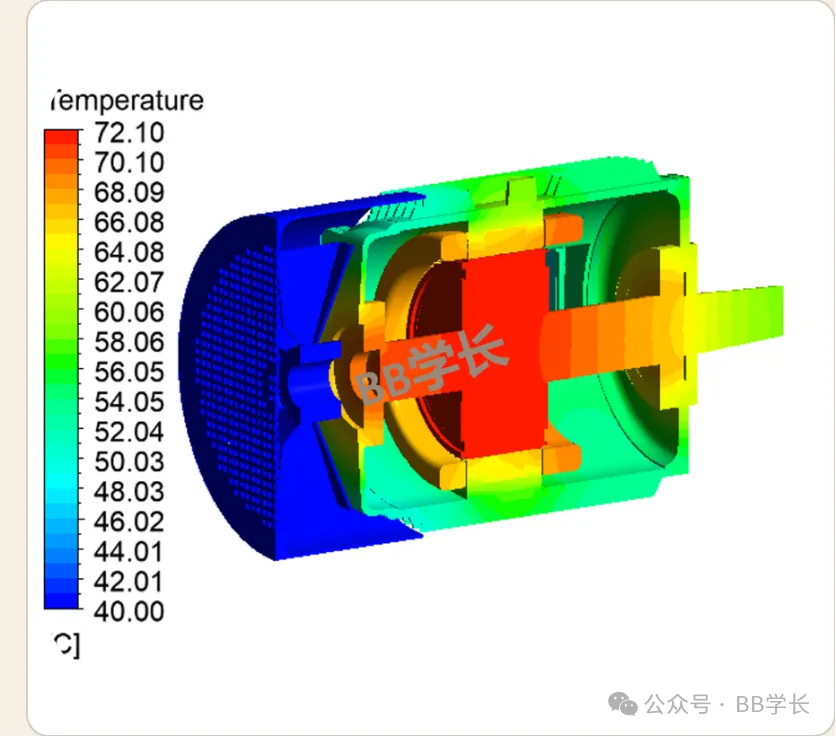

整机温度范围约为 40～72.10°C，最高温度约为 72.10°C。
插图03｜整机温度云图

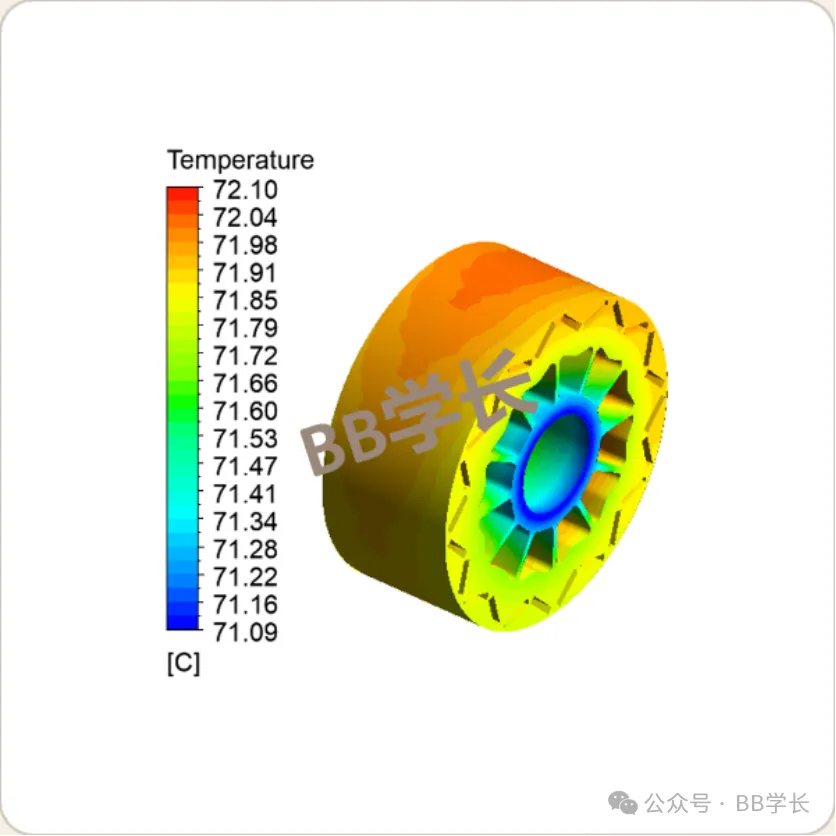

转子铁心温度约为 71.80～72.09°C。这个区域的温差很小，但整体温度偏高，说明它在当前工况下处于较高的温度水平，需要结合内部导热路径继续判断。
插图04｜转子铁心温度云图
其他区域的温度范围如下：
·定子及绕组约为 61.21～69.79°C；
·机壳与定子外部约为 54.81～68.06°C；
·风扇及风罩约为 71.09～72.10°C。
插图05｜转子铁芯温度云图
这些云图的色标范围并不完全一致，因此不能只比较颜色深浅。查看温度结果时，应同时核对最高值、最低值、温差和热点位置。必要时还要统一色标后重新输出，避免视觉判断受到色标范围影响。

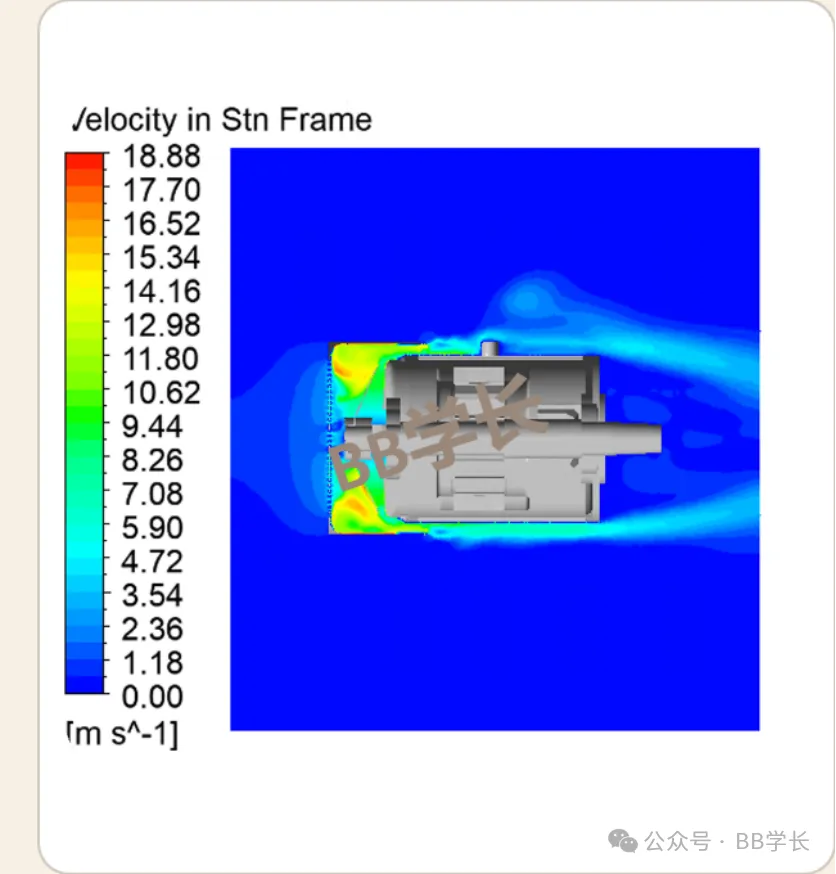

外部速度结果中，局部最高速度约为 18.88 m/s。气流离开风罩后沿机壳和散热筋发展，尾迹区域仍能看到明显速度。
插图06｜外部速度云图
这个结果说明风扇建立了外部气流，但 18.88 m/s 只是局部峰值，不能直接当作风扇总风量。它也不能单独证明散热一定有效，因为冷却效果还取决于气流是否覆盖散热筋、局部是否存在回流和低速区，以及内部热量能否顺利传到机壳表面。
高风速区域如果只集中在风罩出口或局部间隙，而主要散热面仍处于低速区，整体降温可能并不明显。反过来，局部最高速度不算很高，但气流分布更均匀，也可能获得更稳定的散热效果。
第一，检查温度。除了最高温度，还要看最低温度、平均温度、温差和热点位置。
第二，检查流场。重点观察散热筋附近、风罩出口、机壳背风侧和尾迹区是否存在低速区或回流。
第三，检查边界。开放边界离模型太近、回流温度设置不合适或环境条件定义不清，都可能影响结果。
第四，检查可信度。材料参数、部件热源、网格质量和能量收支需要相互对应。残差下降只是基本要求，不能代替物理量检查。
插图07｜绕组温度云图
当前结果可以说明外部流动路径和温度分布，但还不能直接给出风扇风量，也不能回答风扇带走了多少热量。
若要继续量化，需要补充风扇转速和总风量，统计开放边界的质量流量与焓流，并核对各部件体积热源。最后检查整体能量是否基本闭合，才能判断输入热量、固体导热和空气带走热量之间是否一致。
如果要比较不同风扇方案，还应统一网格策略、环境温度、热源和后处理方式，再比较热点温度、平均温度、流量、压降及功耗，不能只用某一张速度云图下结论。
