模态分析到底在学什么？——从固有频率到残余模态的 Abaqus NVH 学习地图

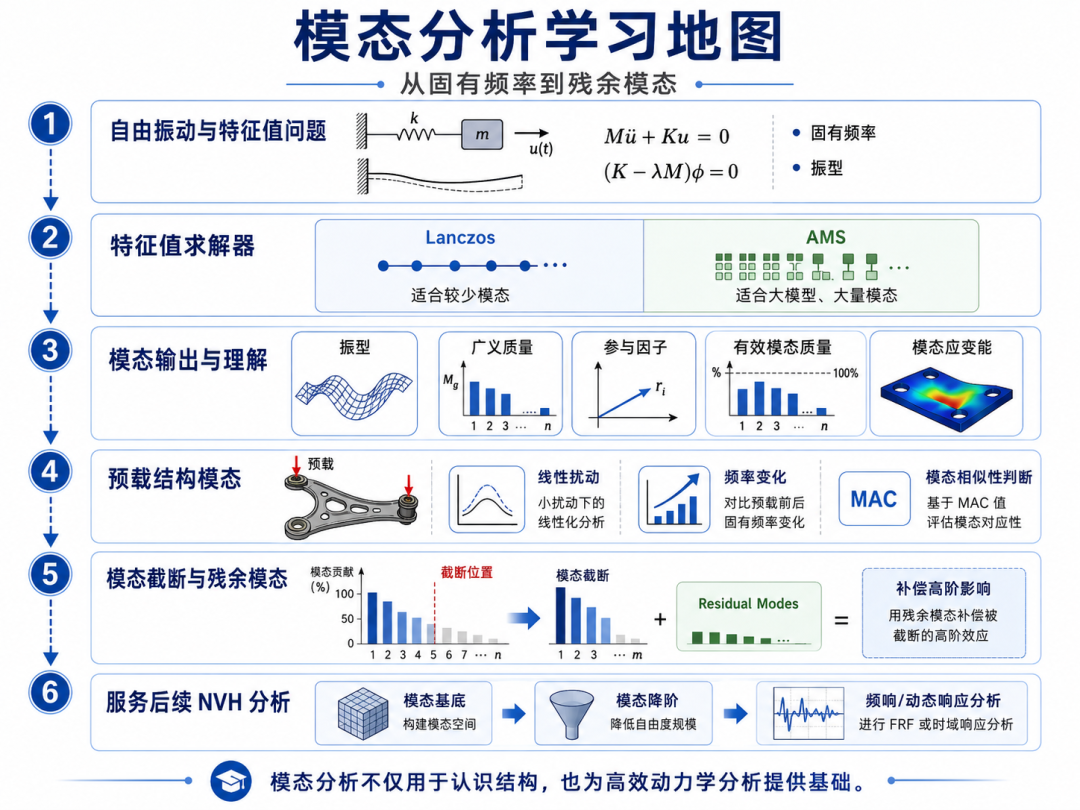

开始接触汽车 NVH（Noise, Vibration and Harshness，噪声、振动与声振粗糙度）以后，Modal Analysis（模态分析）几乎很快就会出现。白车身要看一阶弯曲和扭转模态，动力总成要关注结构固有频率，整车频率响应又经常依赖模态叠加。以前我会把模态分析简单理解成“求几个固有频率，再看看振型动画”，但继续往下学以后发现，它其实承担了两个完全不同的任务：一方面，Natural Frequency（固有频率）和 Mode Shape（振型）本身就是结构最基本的动力学特征；另一方面，提取出来的模态还可以构成一个低维的 Modal Basis（模态基底），把原本百万自由度的动力学问题转换到少量 Modal Coordinates（模态坐标）中求解。因此模态分析既是“认识结构”的工具，也是后续 Steady-State Dynamics（稳态动力学）、Modal Dynamics（模态动力学）等分析提高计算效率的重要基础。很多 NVH 问题真正需要建立的第一张“地图”，其实就是结构有哪些模态、这些模态对应哪些运动形式，以及后面的激励有没有可能把它们激发出来。

这张地图首先从一个很熟悉的自由振动方程开始。对于无阻尼结构，

如果结构按照某一个固定空间形状做简谐振动，就可以把问题转化为

其中     ，     决定固有频率，     则是对应的 Eigenvector（特征向量），在结构动力学里更常称为 Mode Shape（振型）。这里有一个我觉得特别值得先建立起来的认识：振型并不是某一次实际振动的“位移结果”，它只描述结构在这个固有频率下各个自由度之间的相对运动形状。因此振型云图放大多少倍，本身没有实际位移意义；Abaqus 可以采用 Displacement Normalization（位移归一化），让最大的自由度等于 1，也可以采用 Mass Normalization（质量归一化），让模态广义质量等于 1。这也顺带解释了一个很容易混淆的问题：Mode Shape（振型）和 ODS（Operating Deformed Shape，运行变形形状）不是一回事。前者来自自由振动，后者则是在实际强迫激励下形成的变形状态。

理论建立以后，第二个问题就是：一个实际有限元模型可能有几十万甚至几百万个自由度，这么大的特征值问题到底怎么求？汽车 NVH 中比较重要的两种方法是 Lanczos Eigensolver（Lanczos 特征值求解器）和 AMS Eigensolver（AMS 特征值求解器）。Lanczos 更适合大型系统中提取相对有限数量的模态，而 AMS（Automatic Multi-level Substructuring，自动多层子结构法）更适合自由度很多、同时又需要大量模态的情况。AMS 的思路并不是直接在完整模型上把所有特征向量一个一个硬算出来，而是先进行 Reduction（降阶），在多层子结构空间中求解 Reduced Eigensolution（降阶特征值问题），最后再进行 Recovery（恢复），得到需要的完整振型。对于百万自由度并且需要几百、上千阶模态的整车 NVH 模型，这种差别会直接体现在计算时间上。一个约 100 万自由度、需要提取 1000 个模态的案例中，Lanczos 计算时间超过 12 小时，而 AMS 约为 1.5 小时。所以以后看到 AMS，我更愿意把它理解成一种为“大模型 + 大量模态”准备的高效特征值求解策略，而不是一种新的物理模型。

模态算出来以后，真正值得看的也远不只是频率表和振型动画。Generalized Mass（广义质量）和 Generalized Stiffness（广义刚度）可以把每一个模态等效成一个单自由度振子；Modal Participation Factor（模态参与因子）反映某个模态对某一全局平移或转动方向的惯性激励有多敏感；Effective Modal Mass（有效模态质量）则可以帮助判断已经提取的模态是否覆盖了足够多的结构动态质量。如果后续采用模态叠加，而累计有效模态质量仍然明显偏低，就意味着需要继续提取更多模态。另外，Modal Strain Energy（模态应变能）虽然其绝对数值不能直接当成真实动态应力或应变，但相对分布可以帮助判断某个模态主要在哪些区域发生变形，也可以辅助寻找建模异常。这让我觉得模态分析真正提供的是一套“结构动力学坐标系”：频率告诉我们在哪里容易发生动态响应，振型告诉我们结构怎么动，参与因子和有效质量告诉我们哪些模态更容易参与整体运动，而应变能分布又告诉我们这些模态主要把变形集中在哪里。

更接近真实工程以后，模态也不再只是“零载荷结构”的属性。Frequency Extraction（频率提取）在 Abaqus 中属于 Linear Perturbation（线性扰动）分析，因此完全可以先通过非线性静力过程建立一个 Loaded Base State（加载后的基准状态），再围绕这个状态提取固有频率。拉伸可能使结构发生 Stress Stiffening（应力刚化），压缩则可能导致有效刚度降低，装配、压装、螺栓预紧和衬套变形也都可能改变模态。控制臂案例中，完整装配载荷使第一阶频率从 509 Hz 变为 574 Hz，变化约 13%，而另外一些模态却几乎不变。当两个状态下的模态顺序发生变化时，只比较“第 3 阶”和“第 3 阶”也未必可靠，这时就需要 MAC（Modal Assurance Criterion，模态置信准则）来比较两个振型之间的相似程度。MAC 接近 1 表示两个模态高度相似，接近 0 则说明振型基本不一致。因此，频率、振型和 MAC 放在一起，才能比较可靠地追踪“同一个物理模态”在不同设计或装配状态下怎样变化。

最后还有一个我以前很少注意的概念——Residual Mode（残余模态）。模态叠加实际上总是在做截断：

我们不可能把一个百万自由度系统的全部模态都保留下来，因此一定会出现 Modal Truncation Error（模态截断误差）。经验上，如果关注的最大激励频率为     ，通常可以考虑把正常模态提取到约     ，但这仍然可能无法很好地描述局部集中载荷的空间分布，同时继续增加高阶模态又会增加计算成本。Residual Mode（残余模态）就是在精度和效率之间的一种补偿手段：它不是真正的自由振动自然模态，而是一种 Pseudo Eigenmode（伪特征模态），用来补充有限正常模态无法表示的那部分静态响应。这样把整套模态分析串起来以后，我现在更愿意把它理解成一个不断回答问题的过程：结构在哪里会振、以什么形状振、哪些模态最重要、工作状态会怎样改变模态、提取多少模态才够，以及截断以后丢失的信息还能不能补回来。
