有限元每日一个知识点：模态分析到底在算什么？

很多人做有限元仿真，第一步会跑模态分析，但未必清楚它到底解决什么问题。

其实，模态分析不关心外部载荷有多大，它只回答一个核心问题：这个结构本身，在自由振动时会怎么振、在哪些频率下容易振。

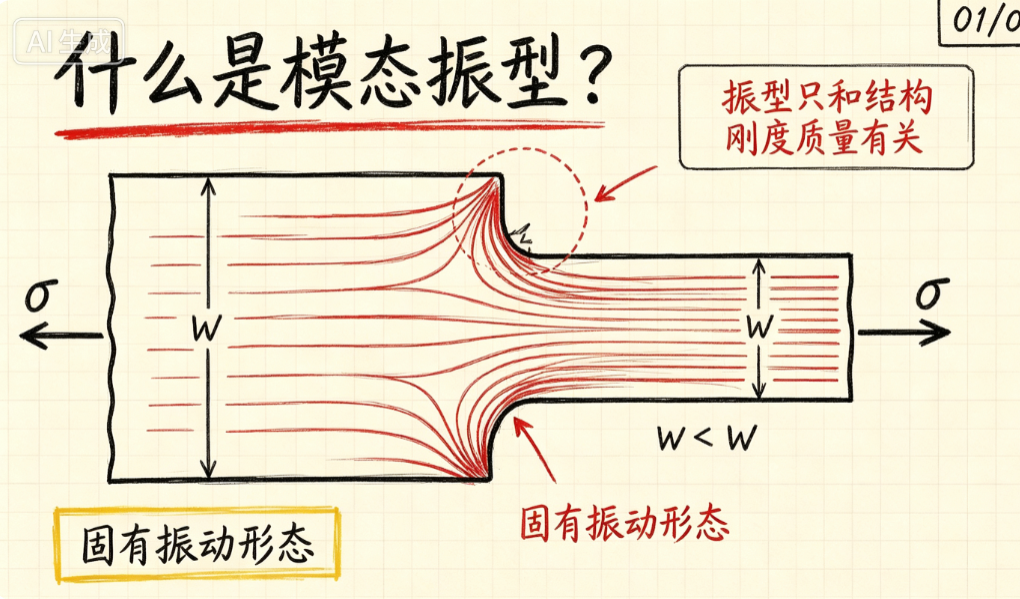

1. 模态分析的本质

模态分析求解的是结构的 “固有属性”，主要包括：

• 固有频率
• 振型
• 刚度分布
• 质量分布
• 约束条件

也就是说，同一个支架，材料不变、结构不变、约束不变，它的模态结果就是相对固定的。

这和 “敲一下玻璃杯，它会发出固定音调” 是同一个道理。

2. 模态分析最重要的工程价值

模态分析不是为了好看，而是为了提前避开共振。

如果结构的固有频率刚好落在电机、风机、路面、机载设备等工作激励频率附近，就可能出现：

• 异常抖动
• 噪声增大
• 附件疲劳
• 螺栓松动
• 结构开裂

所以，模态分析通常是动力学仿真的第一步。

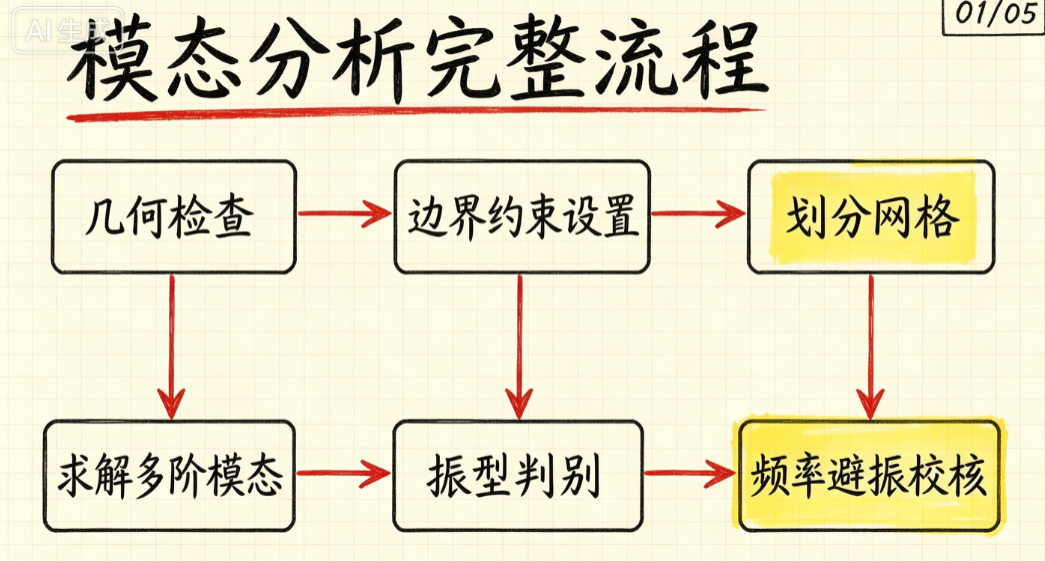

3. 模态分析的基本流程

第一步：检查几何与装配

模型不能有明显干涉、错位、丢失连接。如果装配关系不对，后面的模态结果也没有参考价值。

第二步：设置边界约束

约束是模态分析最关键的一环。约束和实际工况越接近，结果越可信。

常见错误是：

• 该固定的地方没固定
• 不该完全刚性约束的地方约束过强
• 忽略橡胶、垫片、轴承等柔性连接

第三步：划分网格

模态分析对网格质量比较敏感。尤其是螺栓孔、圆角、焊接位置，网格不能太粗，也不能质量太差。

第四步：求解模态

一般需要提取多阶模态，而不是只看前一两阶。

工程上建议：

模态频率范围应尽量覆盖实际工作激励频率的 1.2～1.5 倍。

第五步：判断振型

不是所有模态都值得关注。

重点要区分：

• 整机振型
• 局部振型
• 刚体模态
• 无物理意义的虚假模态

其中，刚体模态要特别注意。

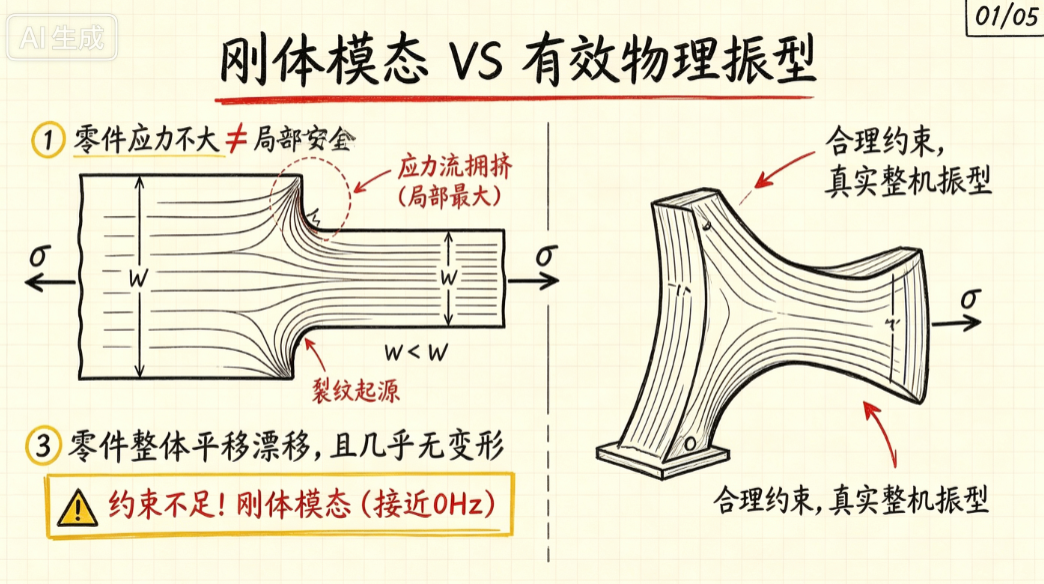

4. 什么是刚体模态？

如果模型约束不足，结构会出现接近 0 Hz 的模态。

这说明结构没有被充分限制，可能存在：

• 刚体 位移
• 约束缺失
• 连接失效
• 装配关系错误

刚体模态不是正常结果，不能直接拿来做后续动力学分析。

5. 做完模态后怎么判断是否安全？

核心是看频率避振。

例如：

结构固有频率是 50 Hz，而电机工作频率是 48 Hz，这就非常危险。

工程上一般建议保留一定频率间隔，比如：

固有频率与激励频率之间尽量避开 15%～20%。

当然，不同行业、不同工况会有差异，但思路是一致的：不要让结构在工作频率附近 “共振”。

6. 一句话总结

模态分析不是简单导出频率和振型，而是提前判断结构在动态环境下会不会发生异常振动。

记住这句话：

模态看的是结构本身会不会振，谐响应看的是外部激励下响应有多大，疲劳看的是反复振动后会不会坏。

今日思考

你做模态分析时，遇到过哪些最常见的问题？

是前几阶频率太低、振型奇怪，还是结果和测试对不上？可以在评论区留下你的问题，后面我会继续拆解。
