筋板导致的疲劳开裂

疲劳设备和常规设计有很多不同的地方，要求也不一样，很多同事还在用老眼光，老方法看待问题，特别是用常规设计的方式处理问题，这样的处理方式太可怕，曾经我们退休的一位老大姐在遇到分析设计问题的时候对我说，你们做分析设计的看看怎么弄，她说她们不太懂，我觉得老大姐太谦虚了，以前的标准其实要求也不多，也就那么几条标准要求注意就可以，但现在标准要求特别多，也严格了很多，仅仅看标准还不行，还会留下很多隐患，所以要特别小心，今天给大家举个例子，筋板与封头连接处出现疲劳开裂的真实案例。

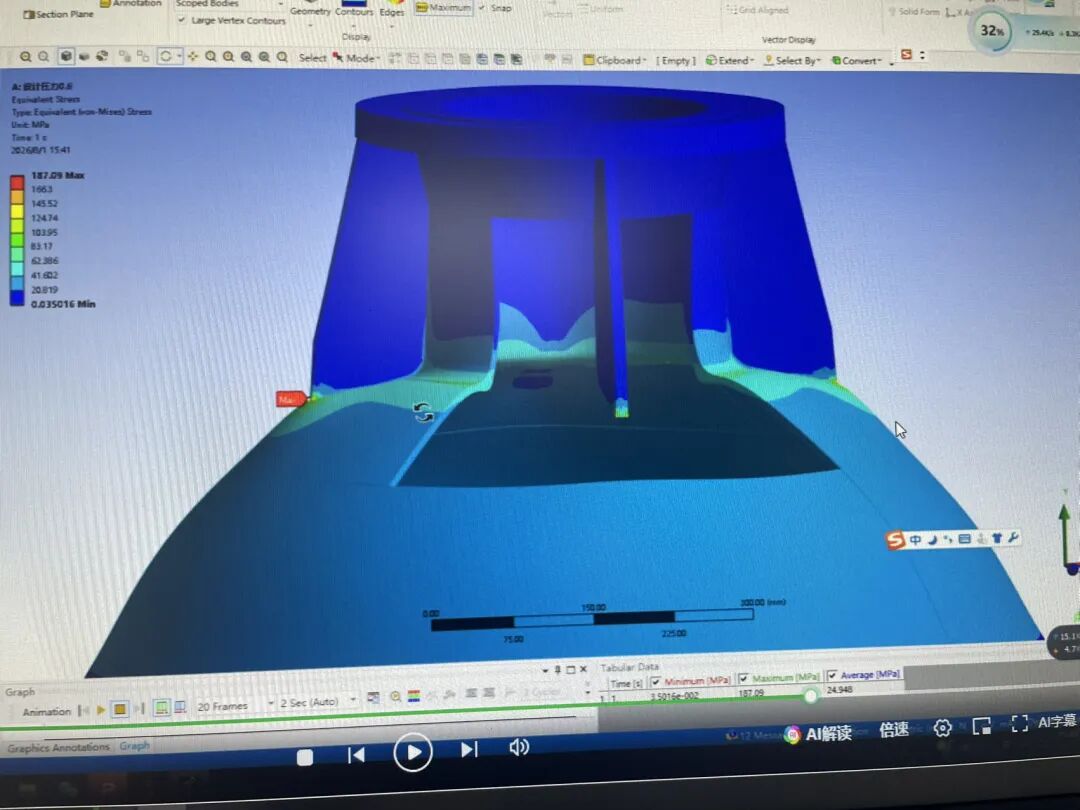

有一个项目，考虑管口载荷的时候，管口计算不通过，考虑设置筋板加固，大家都喜欢用筋板加固管口，有位刚取得分析设计证的同事给出的建议。那到底行不行呢？我们看下图：

我们看到筋板与封头连接处的高应力，因为压力膨胀变形引起的高应力，如果内压有波动，或者管口载荷有波动，连接处就会出现应力波动，就会引起疲劳开裂……

我们见过好几例封头筋板开裂的真实案例，有的在内封头设置筋板开裂的，这些都是我们经常忽视的问题，还在用常规设计的思想方式处理问题，真的太随意了，太不负责任了，搞技术要严谨，每种结构的适用性都不一样的，要用数据说话才行啊。

近期我们开展了GB/T4732-2024新标准疲劳免除判定的专项培训，你可以不会应力分析，可以不会疲劳计算，但你需要判断这台设备是不是需要疲劳分析设计，具体的疲劳分析设计会由专业人员进行分析和计算，我的课程就是让你学会怎么判断，还有想要课程视频的，请私信我15944297052！
