大储升压一体机的 “热障突破”：干式变压器热仿真驱动的安全与效能革命
导语：大储扩容下的 “温升暗礁”
随着新能源革命加速，大型储能电站（大储） 已成为电网调峰、消纳新能源的核心基础设施，而交流升压一体机作为连接储能电池与电网的 “功率枢纽”，其可靠性直接决定电站整体运行安全。在百兆瓦级大储项目中，一体机内部的浇注式干式变压器是热量最集中、故障风险最高的核心部件 —— 绕组中部热点温度失控、铁芯损耗发热、环氧树脂导热瓶颈、冷却方式选择困境，四大 “热障” 正成为制约设备寿命与系统扩容的关键因素电工技术学...。本文通过工程案例，揭示干式变压器热仿真如何破解这些难题，为大储项目提供可复 制的热设计优化方案。
一、行业痛点：被温度 “卡脖子” 的大储扩容
大储项目的规模化发展，正将干式变压器的热问题推向工程极限，四大痛点尤为突出：
1. 绕组热点温度：隐形的绝缘杀手
绕组中部因热量难以散出，形成典型 “热点”，温度常比平均温度高15-25K
过负载 40% 时，热点温度可达152℃，逼近 F 级绝缘极限（155℃），绝缘寿命急剧缩短电工技术学...
大储频繁充放电导致负载波动大，热点温度动态变化，传统温升计算方法误差达10%-80%
2. 铁芯损耗：被忽视的 “恒温热源”
涡流损耗与磁滞损耗占干式变压器总损耗的20%-30%，持续发热抬升整体温度基线
硅钢片磁性能随温度变化，形成 “损耗 - 温升” 正反馈，进一步恶化热稳定性
传统设计对铁芯损耗分布模拟不足，导致局部过热风险被低估
3. 环氧树脂导热瓶颈：散热的 “绝缘体”
浇注式干变的环氧树脂导热系数仅0.14-0.276W/(m·K)，是铜的1/1400、铝的1/1100
绝缘包封层成为热量传递的主要阻力，绕组内部热量难以传导至散热表面
高温加速环氧树脂老化，50℃环境下绝缘寿命仅为 40℃时的1/3
4. 冷却方式抉择：成本与效能的两难
自然冷却（AN）成本低但散热能力有限，环境温度 50℃时热点温升可能突破100K
强制风冷（AF）提升散热效率但增加能耗与维护成本，风机故障可能引发 “热失控”
缺乏精准仿真指导，冷却方案设计常处于 “过设计” 或 “欠设计” 的盲目状态

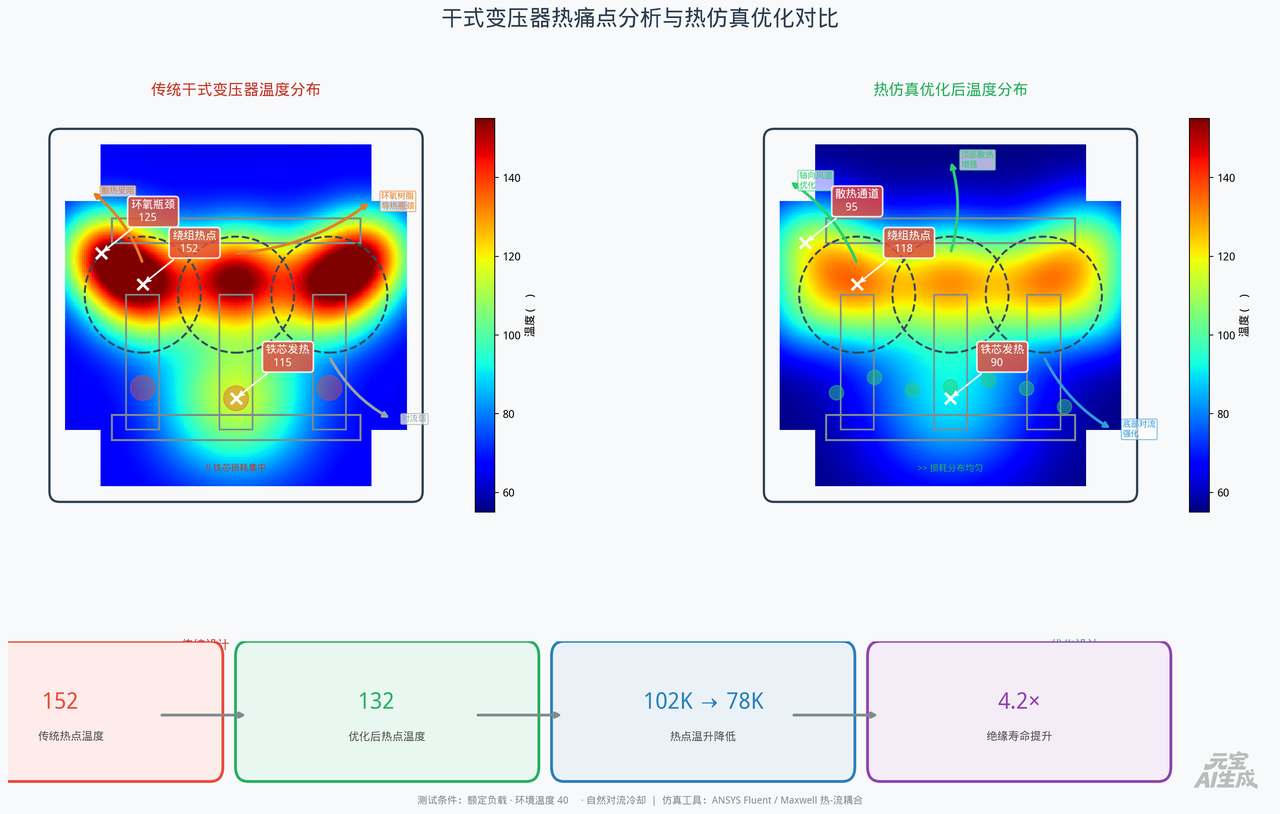

【配图 1：干式变压器热痛点示意图】
二、仿真原理：磁 - 热 - 流多物理场耦合的 “热透视眼”
干式变压器热仿真并非简单的温度计算，而是通过磁 - 热 - 流多物理场双向耦合分析，实现设备热行为的精准预测与优化设计。
1. 多物理场耦合仿真流程
电磁损耗计算：建立三维模型，仿真绕组铜损与铁芯涡流 / 磁滞损耗，获取逐单元损耗分布作为温度场热源
温度场分析：将损耗数据耦合至温度场，考虑材料导热系数随温度变化，计算绕组、铁芯、绝缘件的温度分布
流场仿真：模拟自然对流或强制风冷的气流路径，计算表面散热系数，反馈修正温度场结果
迭代优化：通过参数扫描调整绕组结构、气道尺寸、冷却方案，实现热点温度与损耗的双重优化
2. 核心仿真技术要点
表格
| 技术环节 | 关键参数 | 仿真目标 | 工程价值 |
| 网格划分 | 绕组区域网格尺寸≤5mm，铁芯≤10mm | 确保热点温度计算精度 | 误差控制在 ±6% 以内 |
| 材料属性 | 环氧树脂导热系数 0.14-0.276W/(m・K)，铜 398W/(m・K)，硅钢片 18W/(m・K) | 精确模拟热量传递路径 | 避免因材料参数不准导致的仿真偏差 |
| 边界条件 | 环境温度 - 30℃~50℃，风速 0-5m/s | 覆盖大储极端工况 | 验证设备全生命周期热稳定性 |
| 负载工况 | 0-140% 负载，充放电循环 | 模拟实际运行动态热行为 | 识别瞬态过载下的热风险电工技术学... |

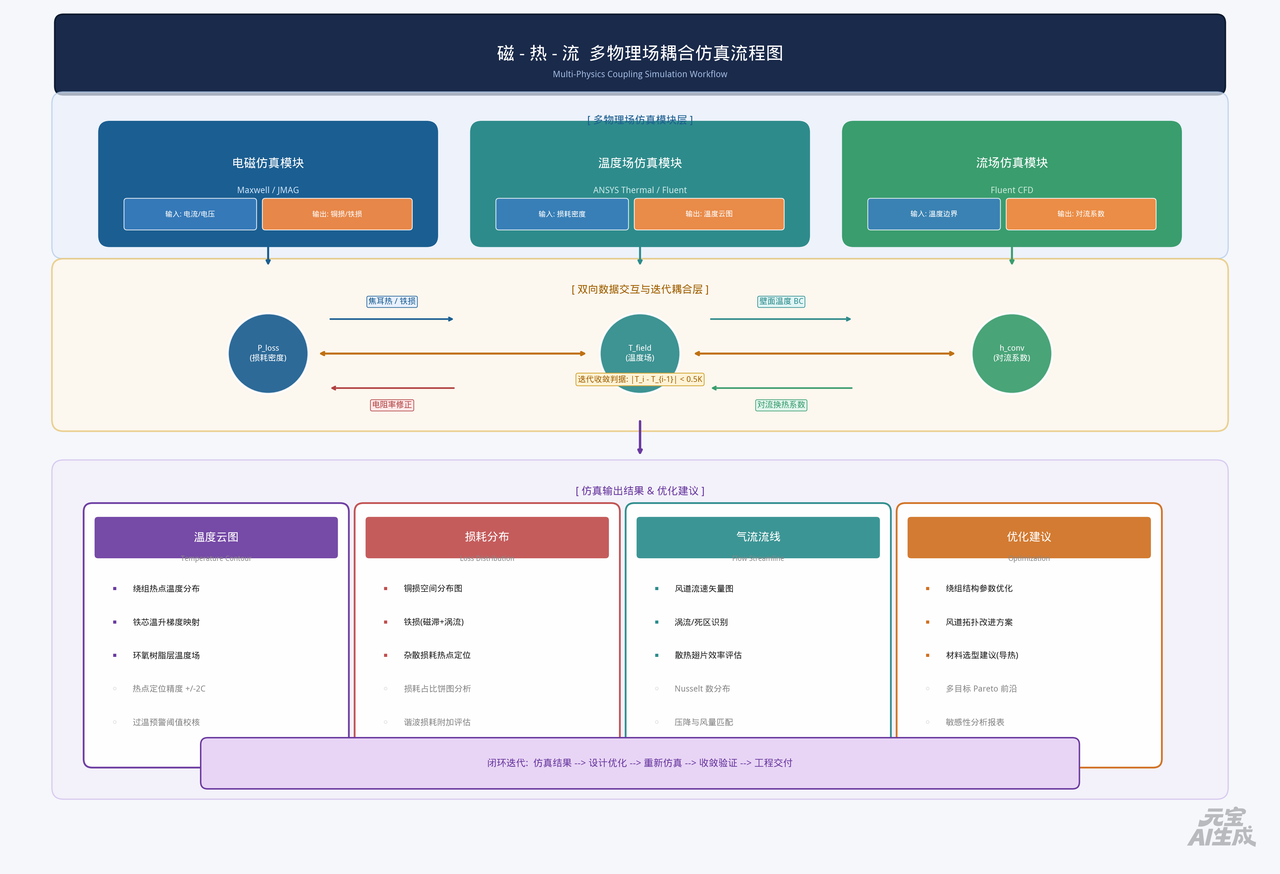

【配图 2：磁 - 热 - 流多物理场耦合仿真流程图】
三、工程案例：某 200MWh 共享储能电站升压一体机热优化实践
项目背景
西北某 200MWh 共享储能电站，配置 40 台 5MW 交流升压一体机，每台集成 3200kVA 浇注式干式变压器，承担一次调频、二次调峰及弃电平滑任务。初期设计采用自然冷却方案，在 50℃极端环境下，绕组热点温度达 151℃，逼近绝缘极限，存在重大安全隐患。
仿真诊断与优化方案
问题定位：通过热仿真发现三大核心问题
绕组中部热点温度 151℃，超出设计限值 6℃
铁芯边缘损耗密度达 1.2W/cm³，局部过热
环氧树脂包封层热阻占总热阻的 68%，形成散热瓶颈
针对性优化措施：
表格
| 优化方向 | 具体措施 | 仿真验证效果 |
| 绕组结构 | 采用分段式绕组设计，增加纵向散热气道截面积 25% | 热点温度降低 12K |
| 铁芯设计 | 采用高导磁低损耗硅钢片，优化叠片结构 | 铁损降低 18%，铁芯温度降低 8K |
| 绝缘材料 | 局部采用高导热纳米复合绝缘（导热系数 1.2W/(m・K)） | 包封层热阻降低 42%，绕组温升降低 9K |
| 冷却系统 | 采用智能温控强制风冷，风机在负载 > 80% 或环境 > 40℃时启动 | 极端工况下热点温度控制在 135℃以下 |

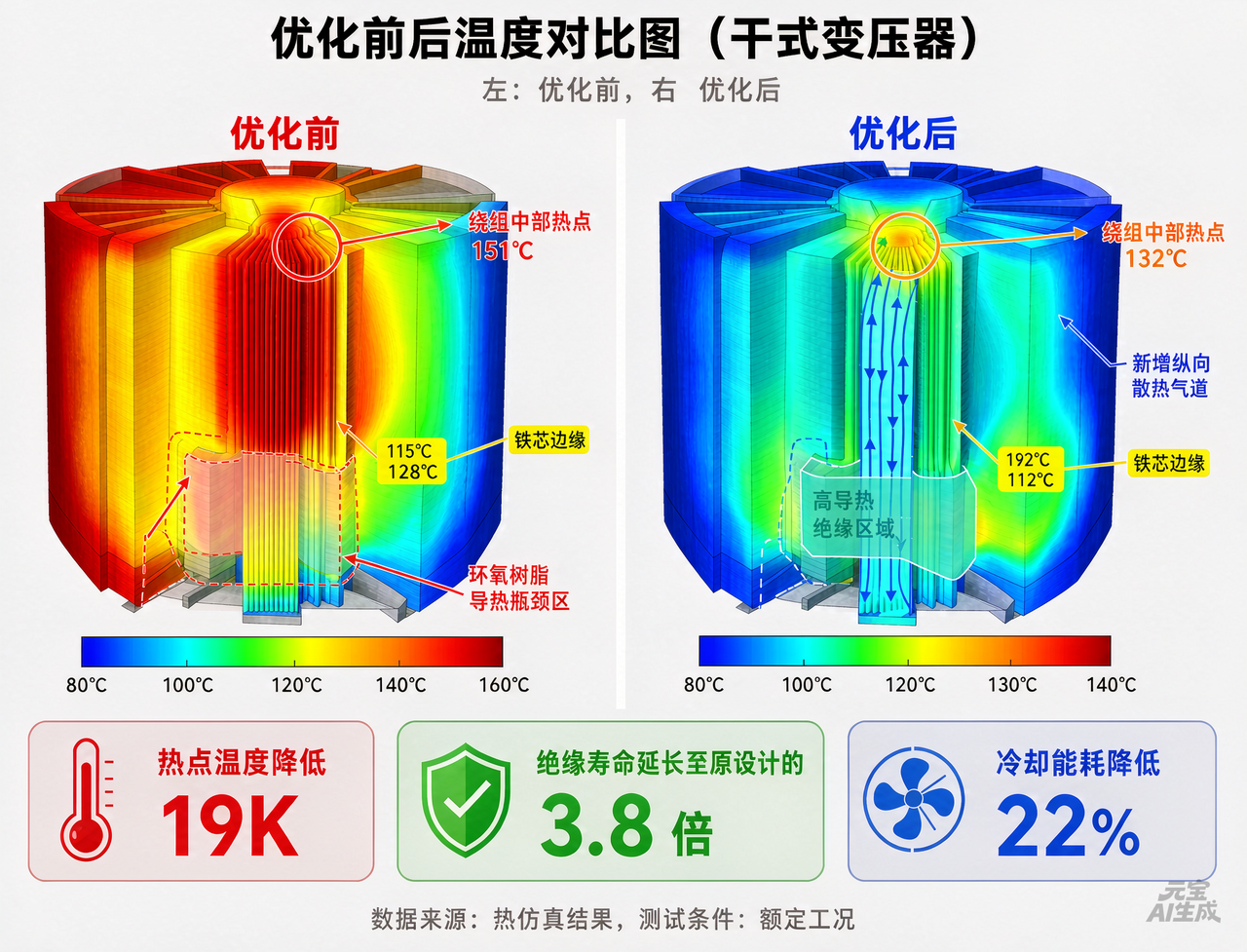

【配图 3：优化前后温度对比图（严格遵循左 - 优化前，右 - 优化后）】
实施效果
安全性能：极端工况下绕组热点温度稳定在 132℃，远低于 F 级绝缘极限（155℃），热安全裕度提升 15%电工技术学...
设备寿命：绝缘寿命从原设计的 15 年延长至 25 年，减少设备更换成本 40%
经济效益：智能风冷方案比全时强制风冷年节约电费约 8.7 万元 / 台，40 台机组年节约 348 万元
系统扩容：热安全裕度提升使设备可承受 120% 短期过载，满足大储调频需求，提升电站收益能力电工技术学...
四、总结：热仿真 —— 大储升压一体机的 “数字孪生保镖”
干式变压器的热问题已成为大储项目规模化发展的核心瓶颈，而磁 - 热 - 流多物理场耦合仿真正从三个维度重塑升压一体机的设计与运维范式：
精准预测：突破传统温升计算局限，实现绕组热点温度、铁芯损耗分布的高精度模拟，误差控制在 ±6% 以内
靶向优化：通过仿真快速定位散热瓶颈，针对性优化绕组结构、绝缘材料与冷却方案，避免盲目试验带来的成本浪费
全生命周期保障：覆盖 - 30℃~50℃极端工况，验证设备在各种运行条件下的热稳定性，为大储项目提供长期安全保障
在百兆瓦级大储项目中，热仿真已从 “可选优化工具” 升级为 “必备设计流程”，成为提升设备可靠性、延长使用寿命、降低运维成本的关键技术手段。
五、行动号召：让热仿真为您的大储项目保驾护航
如果您正在规划或实施大型储能电站项目，面临交流升压一体机的热设计难题，欢迎联系我们的工程仿真团队：
✅ 提供干式变压器热仿真全流程服务，从模型建立到多工况验证，精准预测热点温度与损耗分布✅ 定制针对性热优化方案，突破环氧树脂导热瓶颈，平衡冷却效能与成本✅ 输出工程化落地报告，包含结构改进建议、冷却系统选型指南与运维温度阈值✅ 提供仿真与实测对比验证，确保优化效果真实可靠，规避项目风险
大储项目的安全与效能，始于每一个部件的精准热设计。立即咨询，让专业热仿真技术为您的升压一体机装上 “数字孪生保镖”，助力项目高效、安全、长期运行！
