3D打印从"能打印"到"能量产"：光固化聚氨酯SLA耗材结构确认与工艺窗口优化案例

一、背景

从最早的工业制造补充技术，走到桌面级设备普及，3D打印只用了10多年的时间。技术门槛迅速下降，设备价格不断下探，曾经的工程师工具，很快变成普通人的生产工具。相比传统制造动辄上万元的开模成本，3D打印几乎没有前期投入，可以一件起做、即时迭代，这让"生产"这件事，第一次真正向个体开放。

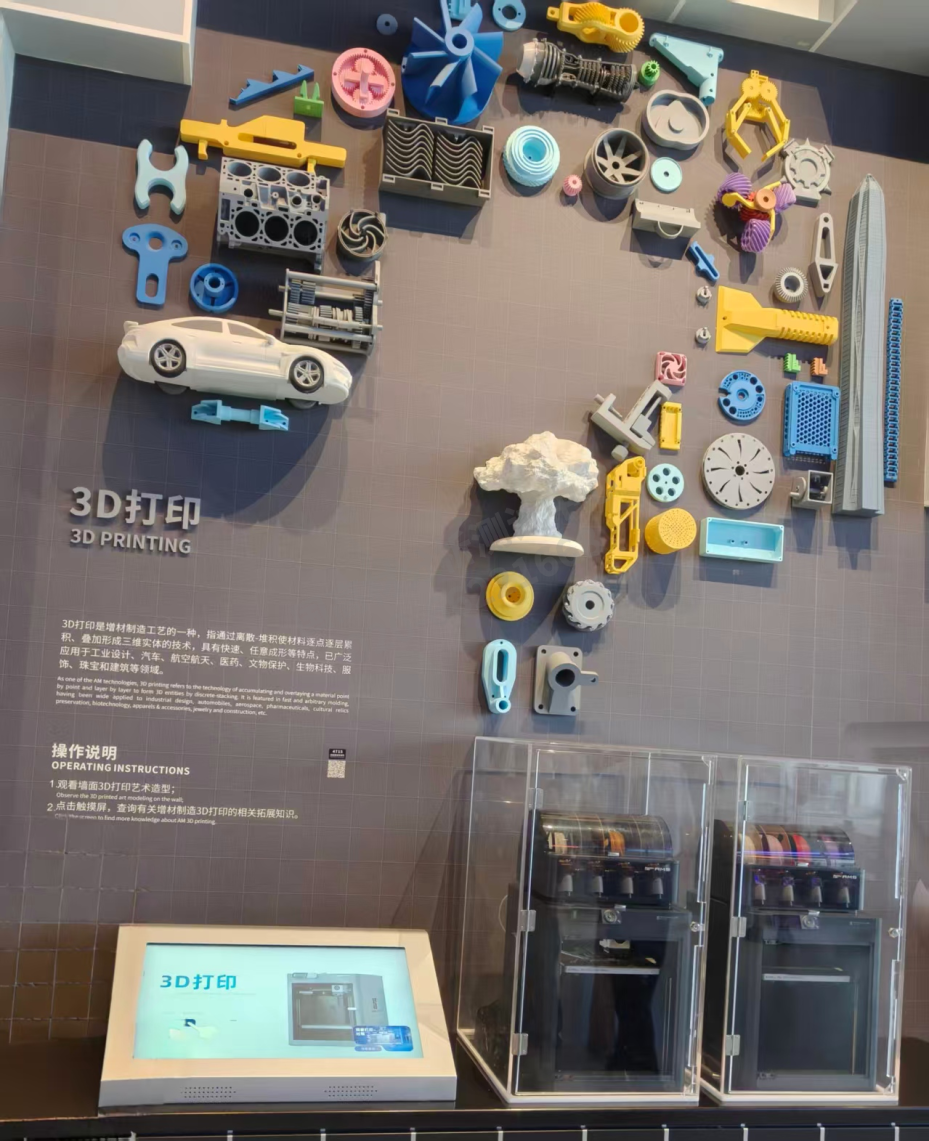

图1 3D设备及产品

在这一波浪潮中，无数年轻人正在靠3D打印"搞钱"：有人囤几百台机器开"打印农场"日夜不休，有人教小朋友3D打印月入六万，有人靠一款吃鸡手柄翻身，还有人把建模手艺出海卖到马来西亚。但热潮之下，这个行业也呈现出一种极为独特的结构：一端是规模化生产的效率竞争，另一端则是无数分散的个体在细分需求里做"小而美"的生意。正如行业观察者所言，3D打印没有让赚钱变得简单，只是把真正的门槛，从设备转向了对技术、材料与质量的判断。

特别是在工业级光固化（SLA）领域，这种"门槛"体现得尤为明显。当桌面级FDM还在卷价格、卷产能时，工业级光固化正凭借高精度、复杂结构成型能力，成为生物医疗、柔性电子等高端领域的核心技术。而光敏树脂作为SLA的"血液"，其性能直接决定了打印件能不能从"样品"走向"量产"。传统丙烯酸酯基光固化树脂存在脆性高（断裂伸长率通常低于20%）、生物相容性差等固有缺陷，严重限制了其在高端场景中的应用。聚氨酯（PU）材料凭借其可调的硬度范围、优异的耐疲劳性及良好的生物相容性，被认为是理想的替代材料。

某专注于医疗导管及柔性结构件3D打印的初创企业，正是看准了这一细分赛道，自主开发了以异佛尔酮二异氰酸酯（IPDI）与聚丙二醇（PPG）为原料的端丙烯酸酯基聚氨酯预聚物，并计划通过光固化3D打印实现神经导管等精密器件的批量制造。但在从研发走向量产的过程中，该企业发现材料性能波动大、打印成品率低、缺乏改善数据支撑，亟需专业机构提供从材料表征到工艺优化的全链条技术服务。

二、存在的问题

在与该企业的深入对接中，我们识别出以下核心痛点：

在材料设计层面，客户采用两步法合成聚氨酯预聚体，但无法确认第一步中异氰酸酯基团（-NCO）是否反应完全，也缺乏对封端后产物分子结构的系统表征手段，存在化学结构不明确导致的批次稳定性风险。

在工艺参数层面，客户对层厚、曝光时间、打印速度等关键参数的设定主要依赖经验摸索，未建立系统性的优化方法。打印过程中频繁出现层间粘结不良、固化收缩变形、尺寸精度不足等问题，导致废品率居高不下。

在性能与质量层面，不同配方比例下树脂的力学性能差异显著，客户无法判断何种配比能够在拉伸强度与断裂伸长率之间取得最佳平衡。同时，打印件表面粗糙度不稳定，微观结构中存在未固化残留，直接影响终端产品的使用性能与外观质量。

在商业化层面，由于缺乏第三方的完整检测数据与工艺验证报告，客户难以向下游医疗器械厂商证明其材料的可靠性与一致性，产品准入与市场推广受阻。

三、测试及结果分析

针对上述痛点，我们为客户制定了"材料结构确认—工艺参数优化—力学性能评价—微观质量分析"的系统化服务方案，具体测试工作及结果如下。

3.1 材料结构表征

为确认聚氨酯预聚体的化学结构及光固化活性，我们首先采用傅里叶变换红外光谱仪（FTIR，ATR模式，分辨率4 cm^-1，扫描32次）对客户提供的三种不同配比（预聚体与活性稀释剂HDDA质量比分别为1:1、2:1、3:1）的PU预聚体进行了表征。

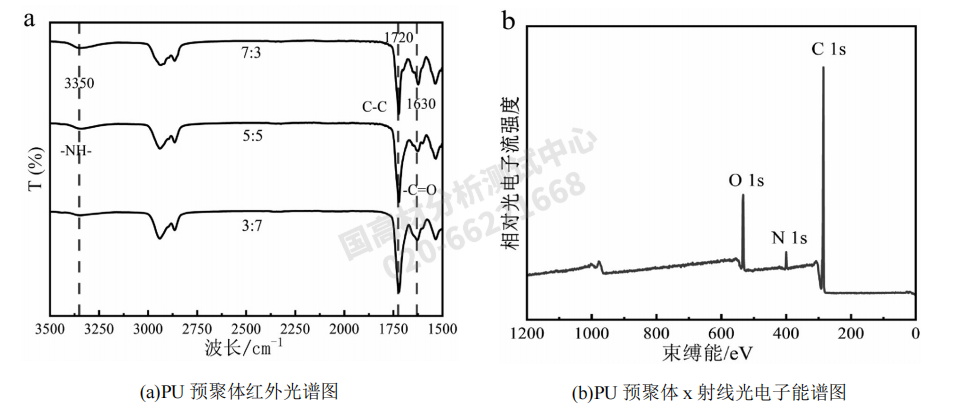

图2 光固化前的PU预聚体红外光谱图和X射线光电子能谱图

如图2a所示，在2270 cm^-1处均未检测到吸收峰，证明异氰酸酯-NCO基团已完全消失；1720 cm^-1处出现强吸收峰，对应聚氨酯羰基（C=O）的特征吸收，表明三种配比样品均成功构建了聚氨酯基体。尤为关键的是，1630 cm^-1处出现明显的碳碳双键（C=C）吸收峰，3350 cm^-1处出现-NH-特征峰，证明预聚体含有可参与光交联反应的不饱和双键，具备光固化聚氨酯的特征结构。

为进一步验证元素组成，我们采用X射线光电子能谱仪（XPS）对合成的PU预聚体进行了分析。如图2b所示，谱图中清晰显示出C、O和N信号峰，其中N元素结合能约400 eV，对应氨基甲酸酯结构中的-NH-基团，与FTIR中1720 cm^-1处的C=O吸收峰形成良好呼应。FTIR与XPS的交叉验证，为客户确认了预聚体合成反应完全、化学结构正确，排除了-NCO残留可能带来的毒性与副反应风险。

3.2 打印工艺优化

在确认材料结构的基础上，我们结合客户产品的应用需求，设计了内径1.5 mm、长度1.2 cm的神经导管三维结构作为打印试件。图3展示了该神经导管的三维结构设计。

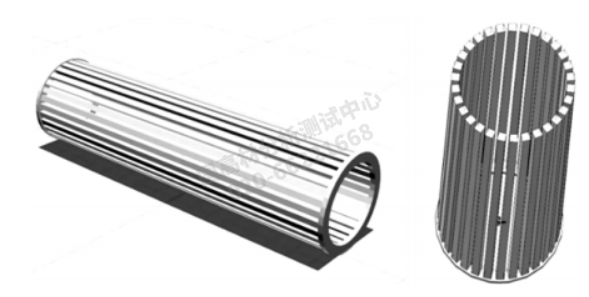

图3 三维导管结构设计

针对层厚、曝光时间、打印速度三个关键工艺参数，我们设计了正交实验方案，系统考察各因素对打印件拉伸强度与尺寸精度的影响。正交实验设计与结果如表1所示。

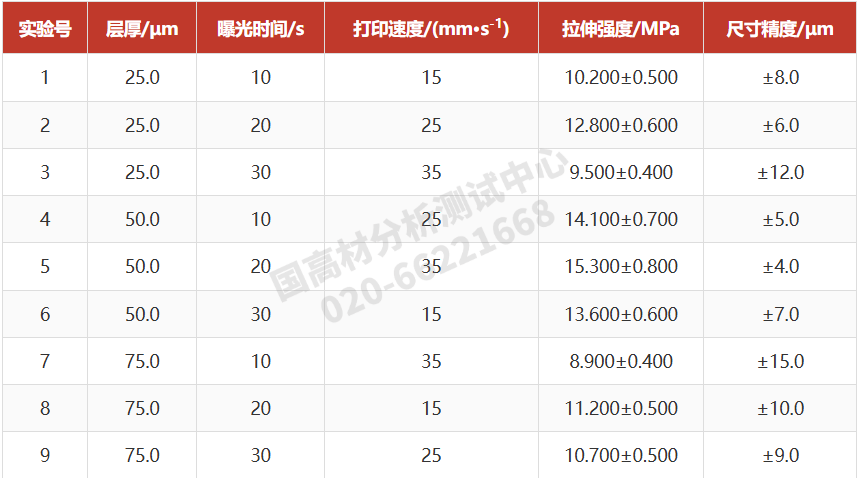

表1 正交实验设计与结果



实验结果表明，层厚与曝光时间存在显著的交互关联：减小层厚虽有助于提高打印精度，但需相应延长曝光时间以确保每层材料充分固化，否则易出现层间粘结不良。当打印速度超过30 mm/s时，曝光时间不足导致材料固化度下降约15%，表面粗糙度从1.2 μm急剧升至3.5 μm，拉伸强度降低20%。通过极差分析与综合评分，我们确定最优工艺参数组合为层厚50 μm、曝光时间20 s、打印速度25 mm/s。在此参数下，打印件拉伸强度达到15.300±0.800 MPa，尺寸精度控制在±4.0 μm，有效平衡了打印效率与成型质量。

3.3 力学性能评价

为评估不同配方比例对终端制品性能的影响，我们采用万能材料试验机对三种配比的打印试样进行了力学性能测试。测试结果如表2所示。

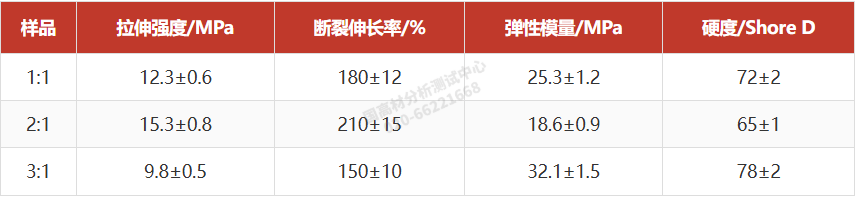

表2 不同配比树脂的力学性能对比



数据显示，预聚体与HDDA质量比为2:1时，材料表现出最优的综合力学性能：拉伸强度达15.3±0.8 MPa，断裂伸长率高达210.0±15.0%，弹性模量为18.6±0.9 MPa，硬度为Shore D 65。相比之下，1:1配比的断裂伸长率略低（180%），而3:1配比因稀释剂不足导致粘度偏高、流动性下降，打印件内部应力集中，拉伸强度降至9.8 MPa，断裂伸长率仅150%。该数据为客户筛选量产配方提供了明确的量化依据，避免了传统"试错法"带来的原料浪费与周期延误。

3.4 微观形貌与质量分析

为从微观层面揭示不同工艺参数对成型质量的影响机制，我们采用扫描电子显微镜（SEM，5 kV低电压，工作距离5 mm）对优化前后的打印样品进行了表面形貌观察。图4展示了经优化工艺打印成型的聚氨酯导管实物样品，制品外观完整、纹路清晰，无明显翘曲与层间剥离现象。

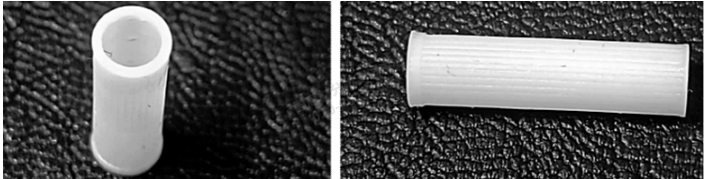

图4 打印样品

图5进一步对比了不同曝光时间下打印样品的微观形貌。其中，PU-1对应打印速度25 mm/s、曝光时间10 s的样品，由于曝光时间不足，树脂吸收光能较少，固化不完全，SEM图像显示其微观结构疏松，层间界面模糊，内部易残留未固化树脂，导致力学性能低下。PU-2对应打印速度25 mm/s、曝光时间20 s的样品，在充足的光剂量作用下，树脂对打印路径的填充固化效果显著增强，SEM图像显示其微观层状纹路清晰、边缘规整、结构致密，未观察到明显孔隙与未固化区域。该微观分析从机理上解释了正交实验的宏观数据，为客户理解"为什么参数如此设定"提供了可视化证据。

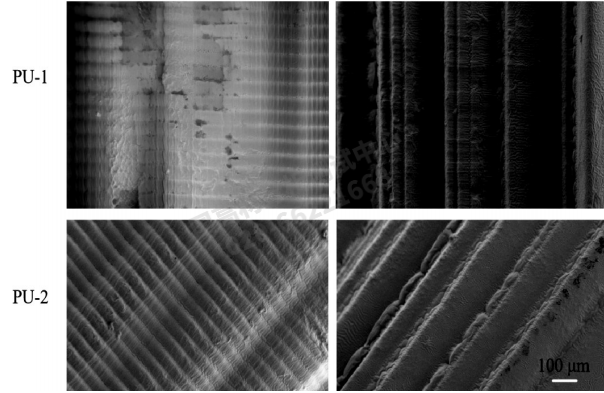

图5 打印样品的微观形貌

四、结论

通过系统化的检测与优化服务，该客户成功解决了光固化聚氨酯3D打印材料从研发到量产的关键技术瓶颈。FTIR与XPS测试确认了IPDI型聚氨酯丙烯酸酯预聚体的化学结构正确性与光固化活性；正交实验优化确定了层厚50 μm、曝光时间20 s、打印速度25 mm/s的最佳工艺窗口；力学性能测试筛选出预聚体与稀释剂2:1的最优配比，使打印件拉伸强度达到15.3 MPa、断裂伸长率达到210%，远超传统丙烯酸酯树脂的性能上限；SEM微观分析则从机理层面验证了充足曝光对致密结构形成的关键作用。

本次服务不仅为客户提供了完整的材料表征数据包与工艺优化方案，更帮助其建立了"分子设计—工艺参数—性能输出"的定量调控模型，显著提升了产品一致性与成品率，为其后续进入医疗导管等高端应用市场奠定了坚实的技术与数据基础。
