LSDYNA电磁轨道炮案例分解讲解

本文针对电磁轨道炮EM模块进行一些讲解。

1，Em模块介绍

（1）功能：

不需要求解电磁波传播，主要应用为电磁金属成型，感应加热，电磁金属切削，电磁金属焊接，磁通压缩，线圈优化设计，电磁炮，电池受损短路，心脏电心理学等。

求解麦克斯韦方程时，导体采用有限元法fem，周围空气/绝缘体采用边界元法bem，二者相互耦合，因此，不需要空气网格。

1，EM求解器是全隐式双精度求解器；

2，导体采用体单元，绝缘体采用壳单元；

3，结构、热、电磁、icfd无缝耦合  。

(2)主要关键字1

*EM_SOLVER_BEM

默认参数如下：

*EM_SOLVER_BEM

$为边界元bem定义计算参数，

1E-6,1000,2,2,1,3

*EM_SOLVER_FEM

默认参数如下：

*EM_SOLVER_FEM

$为em_fem定义计算参数

1E-3,1000,1,1,1,3

*EM_SOLVER_BEMAT

默认参数如下：

*EM_SOLVER_BEMAT

$定义bem矩阵类型；

2,,,,,,,1E-6

2,案例：EM电磁轨道炮

(1)单位制：g-mm-s

(2)模型

轨道x长200mm，y方向宽24mm，z厚度11mm

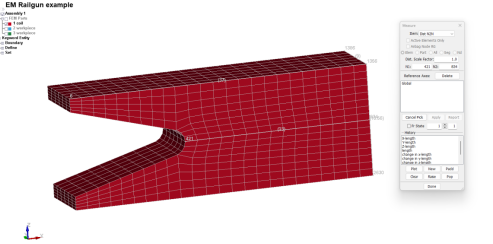

弹丸，长37，宽9，厚13.56mm，开口长度14mm。

(3)wb前处理：MM单位制即可，到处k文件，只留网格节点，其他通过关键字定义。

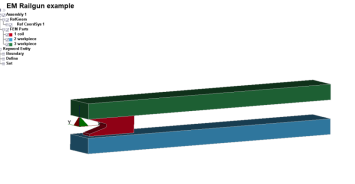

2个导轨，弹丸，三者不共节点；紧挨着

弹丸为part1.

下导轨为part2

上导轨为part3

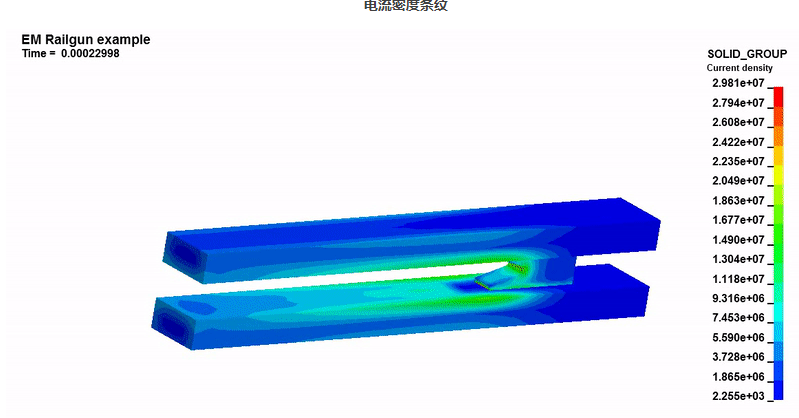

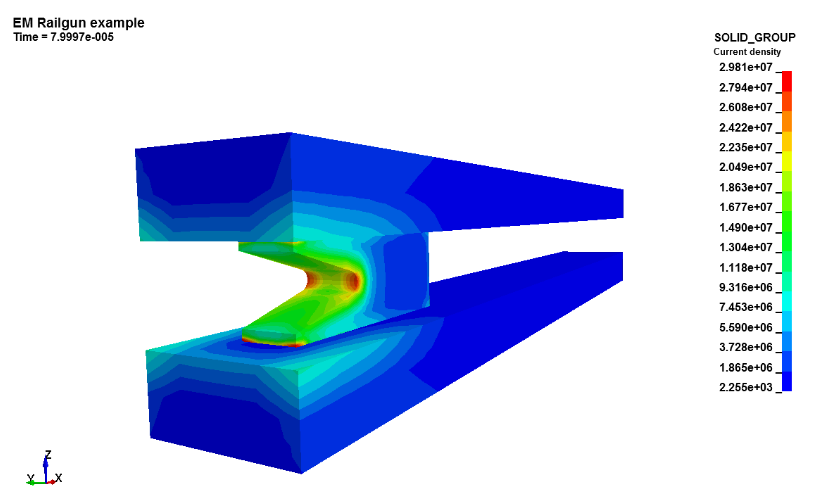

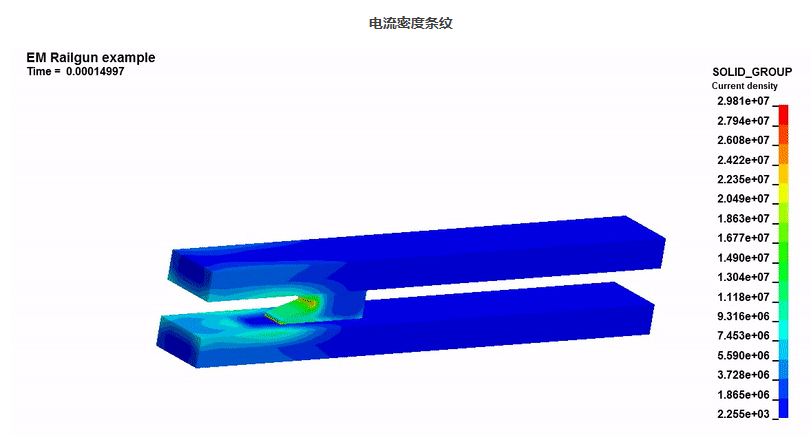

计算过程中,再导体外表面自动生成边界元bem网格【自动生成3个壳part，后处理可看到】，将三者缝合起来，电流从而可在其中流动。

(4)lspp中，定义SEGMENT集 合及node集 合

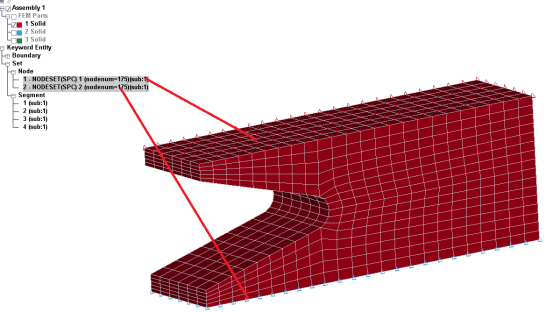

Node集 合1及2如下：
