从一根悬臂梁的振型开始理解模态

在结构振动领域，悬臂梁可能是最适合初学者理解模态的对象。

它的结构足够简单，理论公式可以完整写出；它的振动现象又足够典型，可以观察到固有频率、振型、节点和共振等结构动力学中的核心概念。

更重要的是，一根普通金属条的模态并不只能依靠有限元软件计算。只要知道它的长度、截面尺寸和材料参数，就可以从理论公式出发，直接计算出若干阶固有频率，并画出对应的振型曲线。

本文从一根长度为 150 mm 的矩形金属梁出发，依次完成以下内容：

●什么是悬臂梁；

●悬臂梁的理论假设；

●前四阶固有频率的计算；

●前四阶弯曲振型的计算；

●MATLAB 与 Python 的对应程序；

●理论结果与实际模态测试之间的关系。

| 对初学者而言，悬臂梁的价值并不只在于结构简单。它把边界条件、刚度、质量、固有频率和振型这些概念连接到了一起。

一、什么是悬臂梁？

悬臂梁是一种一端固定、另一端自由的梁结构。

固定的一端称为固支端，自由的一端称为自由端。

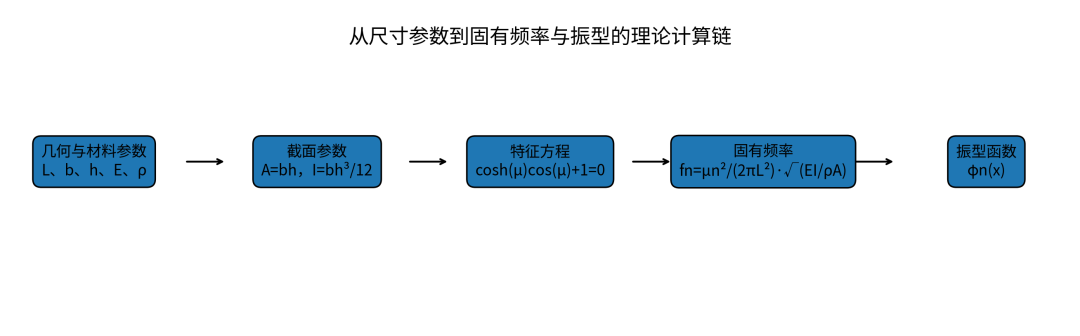

图1 从尺寸参数到固有频率与振型的理论计算链 图1 从尺寸参数到固有频率与振型的理论计算链

悬臂梁的常见实例包括：

●阳台或雨棚伸出的支承梁；

●机床刀杆；

●机械臂的简化模型；

●悬臂式传感器；

●某些叶片、支架和探针；

●实验室中用虎钳夹持的一根金属条。

在理想悬臂梁模型中，固支端不仅不能上下移动，也不能发生转动。

因此，固支端满足：

其中， 表示梁在位置 、时刻  的横向位移。

自由端没有外加弯矩和剪力，因此满足：

这四个边界条件最终决定了悬臂梁具有怎样的固有频率和振型。

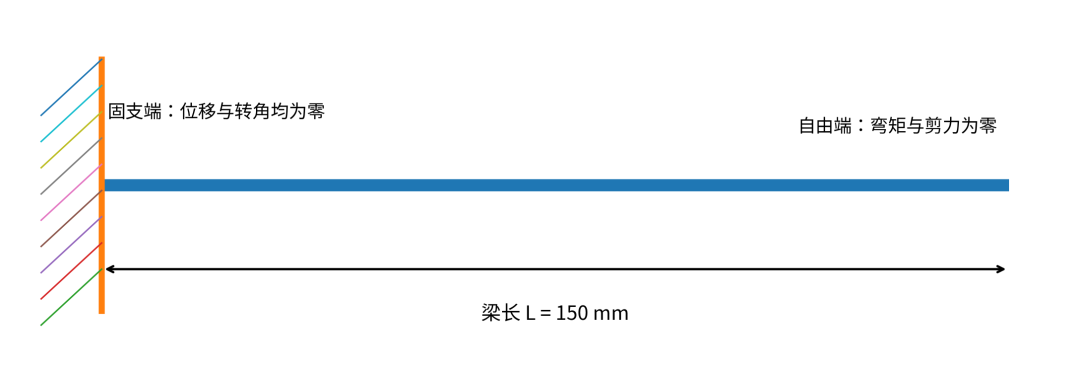

图2 悬臂梁单边固支及其边界条件 图2 悬臂梁单边固支及其边界条件

二、给定一根 150 mm 的悬臂梁

为了让理论公式、计算结果和程序完全对应，本文设定一根矩形铝合金梁。

这里需要注意，厚度  是梁发生弯曲方向上的尺寸。

同一根矩形金属条，如果翻转 90° 安装，其截面惯性矩会发生巨大变化，固有频率也会随之改变。

矩形截面的面积为：

代入本文尺寸：

矩形截面对中性轴的截面惯性矩为：

代入尺寸：

截面惯性矩  反映了截面抵抗弯曲变形的能力。由于厚度以三次方出现在公式中，因此梁的弯曲刚度对厚度非常敏感。

三、计算之前，需要作出哪些假设？

本文采用经典的 Euler–Bernoulli 梁理论，也称欧拉—伯努利梁理论。

这一模型通常包含以下假设：

1.梁是细长梁，长度明显大于厚度；

2.材料均匀、连续，并在线弹性范围内工作；

3.梁的变形较小；

4.截面变形后仍保持平面；

5.忽略横向剪切变形；

6.忽略截面转动惯量的影响；

7.梁上没有附加质量；

8.固支端为理想刚性固定；

9.暂时忽略阻尼。

本文中的长厚比为：

长厚比为 75，属于比较典型的细长梁。因此，用 Euler–Bernoulli 梁理论计算前几阶弯曲模态是合理的。

对于短粗梁、高阶模态或较高频率问题，剪切变形和转动惯量可能不可忽略，此时应考虑 Timoshenko 梁理论或有限元模型。

四、悬臂梁的自由振动方程

均匀等截面梁的自由弯曲振动方程为：

其中：

● 为弹性模量；

● 为截面惯性矩；

● 为材料密度；

● 为截面面积；

● 为横向位移。

第一项：

表示梁的弯曲刚度作用。

第二项：

表示梁的惯性作用。

结构自由振动的本质，就是刚度作用与惯性作用之间的动态平衡。

为了求解该偏微分方程，假设位移可以写成空间函数和时间函数的乘积：

其中：

● 描述结构在空间中的相对运动形状；

● 描述该形状随时间的振动过程。

这里的 ，就是我们所说的振型。

经过变量分离，可以得到空间方程：

其中：

 是圆固有频率，单位为 rad/s。

空间方程的一般解为：

双曲函数与三角函数同时出现，是梁弯曲振动方程的典型特征。

五、边界条件如何决定固有频率？

将固支端和自由端的四个边界条件代入空间方程，可以得到悬臂梁的特征方程：

令：

特征方程可写成：

这是一个超越方程，不能像一元二次方程那样直接写出解析根，但可以通过数值计算获得一系列解。

前四个特征根为：

这些无量纲特征根只由悬臂梁的边界条件决定。

换一根不同长度、不同材料或不同截面的悬臂梁，这些特征根仍然不变；变化的是它们所对应的实际固有频率。

六、悬臂梁的固有频率公式

由：

以及：

可得第  阶圆固有频率：

普通频率为：

因此，悬臂梁第  阶固有频率可以写成：

对于矩形截面：

于是：

固有频率还可以写成：

这个公式揭示了几个重要规律：

也就是说：

●梁越长，固有频率越低；

●梁越厚，固有频率越高；

●弹性模量越大，固有频率越高；

●材料密度越大，固有频率越低。

例如，若梁长变为原来的 2 倍，则固有频率约变为原来的：

若厚度变为原来的 2 倍，在其他条件不变时，理论固有频率约增加为原来的 2 倍。

还可以看到，在理想 Euler–Bernoulli 模型中，矩形梁宽度  在频率公式中被约掉了。

原因是增大宽度会同时增加弯曲刚度和单位长度质量，两者在该理想模型中按相同比例变化。

但这并不意味着宽度在所有问题中都不重要。宽度仍会影响扭转模态、侧向弯曲、空气阻尼、固支效果和三维结构特性。

七、前四阶理论固有频率

将本文参数代入公式，可得到：

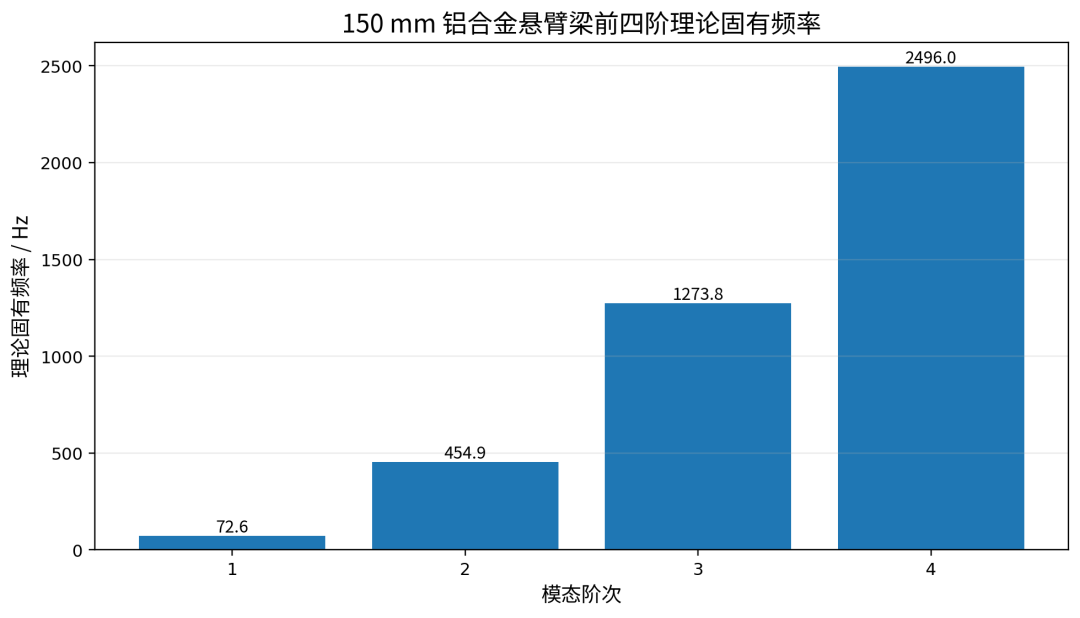

图3 前四阶理论固有频率 图3 前四阶理论固有频率

第一阶固有频率约为：

第二阶固有频率并不是第一阶的 2 倍，而约为：

第三阶约为第一阶的：

这是因为悬臂梁的固有频率与特征根的平方成正比：

因此，梁的各阶固有频率通常不是整数倍关系。

八、悬臂梁的振型公式

第  阶悬臂梁振型可写为：

其中：

由于：

也可以写成：

振型公式给出的不是梁在实验中的实际振幅，而是不同位置之间的相对运动关系。

实际振动幅值还与以下因素有关：

●激励力大小；

●激励频率；

●激励位置；

●结构阻尼；

●测量位置；

●对应模态是否被有效激发。

因此，绘制振型时通常将其归一化：

归一化后，振型最大绝对值为 1。

振型整体乘以任意非零常数，甚至整体乘以 ，都表示同一个模态。因此，某些软件中的第一阶振型向上弯曲，另一些软件中向下弯曲，并不意味着计算结果矛盾。

九、前四阶弯曲振型

1. 第一阶振型

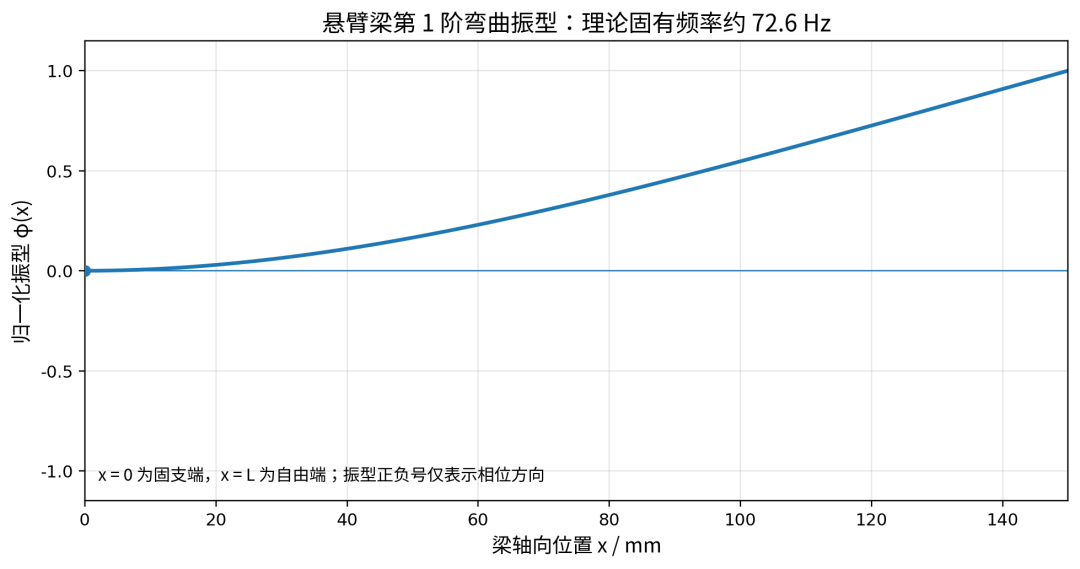

图4 第一阶弯曲振型 图4 第一阶弯曲振型

第一阶振型是悬臂梁最基本的弯曲形态。

除固支端外，梁上没有内部节点。梁的振动幅值通常从固支端向自由端逐渐增大，自由端位移最大。

第一阶模态通常也是实际试验中最容易被激发和观察到的模态。

2. 第二阶振型

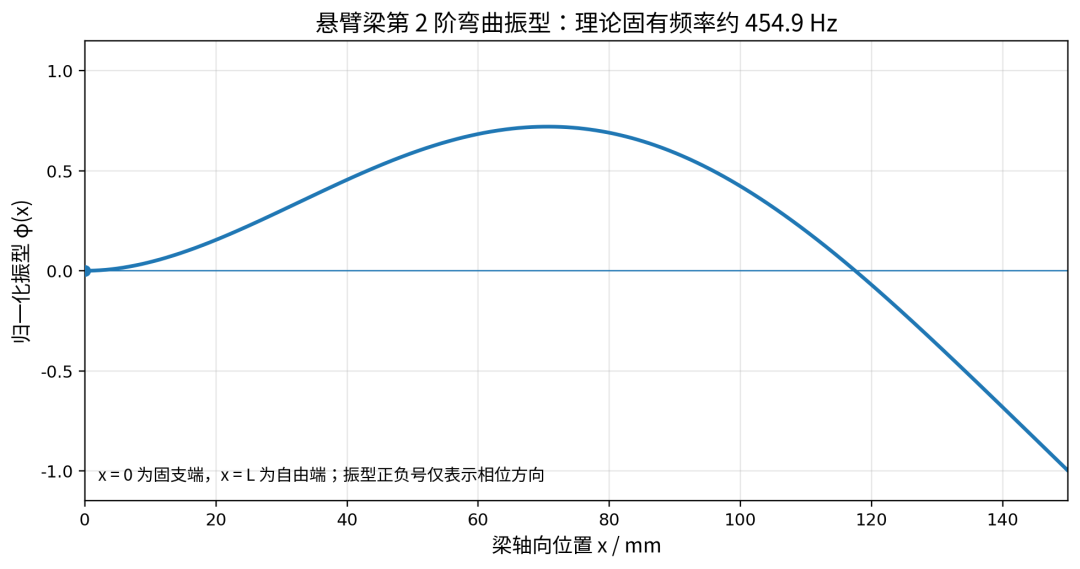

图5 第二阶弯曲振型 图5 第二阶弯曲振型

第二阶振型具有一个内部节点。

节点是振型曲线中位移为零的位置。节点两侧的梁段运动方向相反，相位相差约 。

对于理想均匀悬臂梁，第二阶内部节点大约位于：

对于本文 150 mm 长的梁，节点位置约为：

3. 第三阶振型

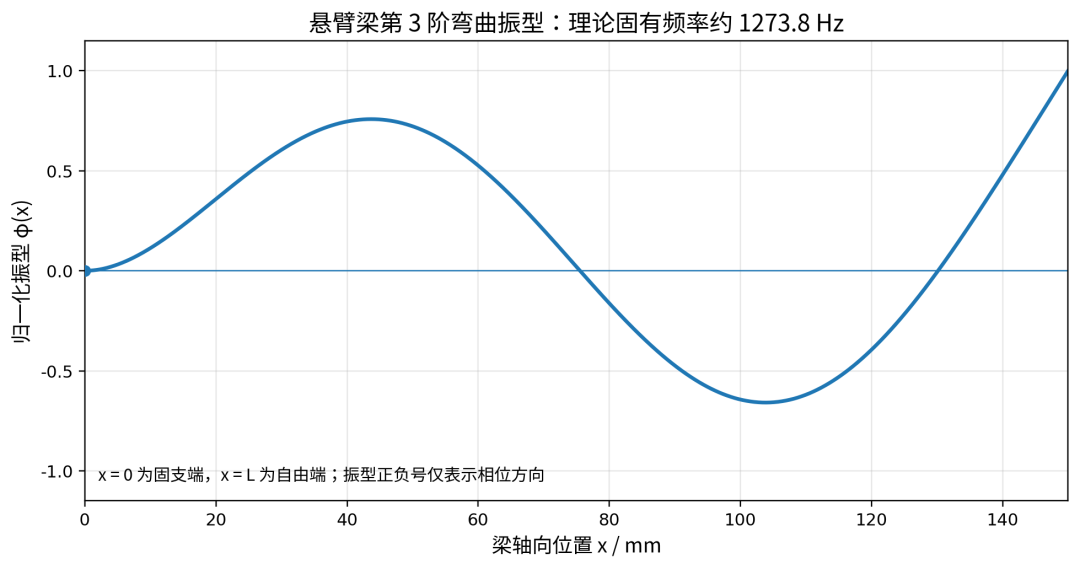

图6 第三阶弯曲振型 图6 第三阶弯曲振型

第三阶振型具有两个内部节点，大约位于：

以及：

随着模态阶次升高，振型的空间变化越来越快，对测点数量和空间分辨率的要求也越来越高。

4. 第四阶振型

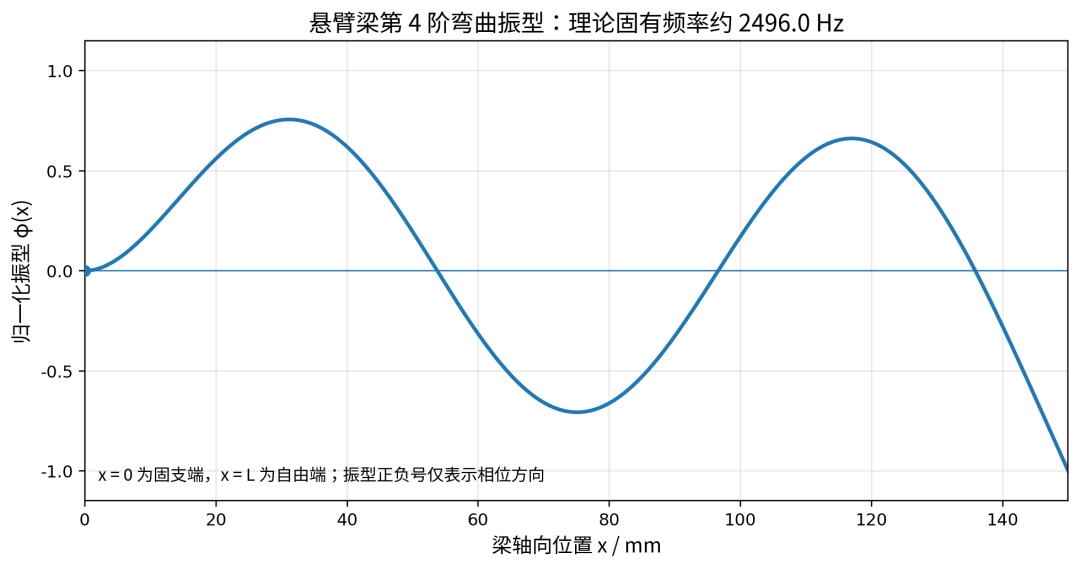

图7 第四阶弯曲振型 图7 第四阶弯曲振型

第四阶振型具有三个内部节点，大约位于：

第四阶振型的空间波动已经比较密集。

如果使用接触式传感器逐点测量，测点过少就可能遗漏节点，甚至对振型产生错误判断。

这也是全场或高密度振动测量具有价值的直接原因。

十、MATLAB 代码

下面的 MATLAB 程序与前面的理论公式逐项对应。

%% cantilever_beam_modes.m
% 150 mm 矩形铝合金悬臂梁：前四阶固有频率与振型
clear; clc; close all;

%% 1. 几何与材料参数（SI 单位）
L   =150e-3;      % 梁长，m
b   =20e-3;       % 截面宽度，m
h   =2e-3;        % 弯曲方向厚度，m
E   =69e9;        % 弹性模量，Pa
rho =2700;        % 密度，kg/m^3

%% 2. 截面参数
A = b*h;
I = b*h^3/12;

%% 3. 特征方程 cosh(mu)*cos(mu)+1=0 的前四个根
mu =[1.8751040687, 4.6940911330, ...
      7.8547574382, 10.9955407349];

%% 4. 固有频率
beta  = mu/L;
omega = beta.^2.*sqrt(E*I/(rho*A));
f     = omega/(2*pi);

fprintf('前四阶理论固有频率：\n');
for n =1:length(f)
    fprintf('第 %d 阶：%.3f Hz\n', n, f(n));
end

%% 5. 振型
x  =linspace(0, L, 1001);
xi = x/L;

for n =1:length(mu)
    sigma =(cosh(mu(n))+cos(mu(n)))/...
            (sinh(mu(n))+sin(mu(n)));

    phi =cosh(mu(n)*xi)-cos(mu(n)*xi)...
        - sigma*(sinh(mu(n)*xi)-sin(mu(n)*xi));

    phi = phi/max(abs(phi));

    figure;
    plot(x*1e3, phi, 'LineWidth', 2);
    yline(0, 'k-');
    grid on;
    xlabel('梁轴向位置 x / mm');
    ylabel('归一化振型 \phi(x)');
    title(sprintf('悬臂梁第 %d 阶振型，f_%d = %.1f Hz', ...
          n, n, f(n)));
    xlim([0, L*1e3]);
    ylim([-1.15, 1.15]);
end

matlab

运行后，MATLAB 命令窗口应输出：

前四阶理论固有频率：
第 1 阶：72.589 Hz
第 2 阶：454.907 Hz
第 3 阶：1273.753 Hz
第 4 阶：2496.047 Hz

text

十一、Python 代码

Python 程序与 MATLAB 程序使用完全相同的参数、公式和特征根。

运行环境需要安装：

pip install numpy matplotlib

bash

完整代码如下：

# cantilever_beam_modes.py
# 150 mm 矩形铝合金悬臂梁：前四阶固有频率与振型

import numpy as np
import matplotlib.pyplot as plt

# 1. 几何与材料参数（SI 单位）
L =150e-3
b =20e-3
h =2e-3
E =69e9
rho =2700

# 2. 截面参数
A = b * h
I = b * h**3/12

# 3. 特征方程 cosh(mu)*cos(mu)+1=0 的前四个根
mu = np.array([
    1.8751040687,
    4.6940911330,
    7.8547574382,
    10.9955407349
])

# 4. 固有频率
beta = mu / L
omega = beta**2* np.sqrt(E * I /(rho * A))
freq = omega /(2* np.pi)

print("前四阶理论固有频率：")
for index, f_n inenumerate(freq, start=1):
    print(f"第 {index} 阶：{f_n:.3f} Hz")

# 5. 振型
x = np.linspace(0, L, 1001)
xi = x / L

for index, mu_n inenumerate(mu, start=1):
    sigma_n =(
        (np.cosh(mu_n)+ np.cos(mu_n))
        /(np.sinh(mu_n)+ np.sin(mu_n))
    )

    phi =(
        np.cosh(mu_n * xi)
        - np.cos(mu_n * xi)
        - sigma_n
        *(np.sinh(mu_n * xi)- np.sin(mu_n * xi))
    )

    phi = phi / np.max(np.abs(phi))

    plt.figure(figsize=(9, 4.8))
    plt.plot(x *1e3, phi, linewidth=2)
    plt.axhline(0, linewidth=0.8)
    plt.grid(True, alpha=0.3)
    plt.xlabel("梁轴向位置 x / mm")
    plt.ylabel("归一化振型 φ(x)")
    plt.title(
        f"悬臂梁第 {index} 阶振型，"
        f"f_{index} = {freq[index-1]:.1f} Hz"
    )
    plt.xlim(0, L *1e3)
    plt.ylim(-1.15, 1.15)
    plt.tight_layout()

plt.show()

python

十二、代码与公式如何逐项对应？

程序中最关键的语句，可以和理论公式直接对应。

1. 截面面积

理论公式：

MATLAB：

A = b*h;

Python：

A = b * h

  2. 截面惯性矩

理论公式：

MATLAB：

I = b*h^3/12;

  Python：

I = b * h**3/12

  3. 空间特征值

理论公式：

MATLAB：

beta = mu/L;

  Python：

beta = mu / L

4. 圆固有频率

理论公式：

MATLAB：

omega = beta.^2.*sqrt(E*I/(rho*A));

  Python：

omega = beta**2* np.sqrt(E * I /(rho * A))

5. 普通频率

理论公式：

MATLAB：

f = omega/(2*pi);

Python：

freq = omega /(2* np.pi)

十三、理论结果为什么与实际测试不完全一致？

理论计算得到的是理想悬臂梁结果，实际试验中则存在许多非理想因素。

1. 固支端不是绝对刚性

实验中通常使用虎钳、螺栓或专用夹具固定梁。

夹具自身会发生变形，梁在夹持区域也可能产生微小滑动或转动。

如果实际固支端比理论模型更柔软，实测固有频率通常会低于理论结果。

2. 有效长度存在误差

理论中的梁长，应当是从有效固支边界到自由端的长度。

如果把被夹持区域也计入梁长，或者夹持边界的位置不明确，就会带来明显误差。

由于：

长度误差会通过平方关系影响固有频率。

3. 材料参数存在偏差

同样被称为铝合金的材料，其弹性模量和密度也可能存在差异。

材料参数的不确定性会直接传递到理论频率中。

4. 厚度测量误差

对于薄梁，厚度是非常关键的参数。

矩形梁的截面惯性矩为：

因此，厚度测量误差会显著影响抗弯刚度计算。

5. 传感器会改变结构

如果在梁上粘贴加速度计，传感器本体和线缆会增加局部质量，并可能改变局部刚度。

对于质量很轻的薄梁，小型传感器也可能对模态产生明显影响。

非接触测量的一个重要优势，就是尽量避免测量装置对被测结构产生质量加载。

6. 实际结构存在阻尼

本文理论模型暂时忽略了阻尼。

阻尼对固有频率的影响通常小于它对共振峰幅值和峰宽的影响，但在阻尼较大时仍不可忽略。

7. 高阶模态对模型误差更敏感

随着频率升高，剪切变形、转动惯量、夹持区域、三维效应和局部结构特征都会越来越明显。

因此，高阶模态的理论误差通常会大于低阶模态。

十四、固有频率和振型分别回答什么问题？

固有频率回答的是：

| 结构容易在哪些频率附近发生自由振动或共振？

振型回答的是：

| 在某一阶固有频率附近，结构不同位置之间按照怎样的空间关系运动？

只知道固有频率，还不能完整描述一个模态。

完整的模态参数通常还包括：

●固有频率；

●振型；

●阻尼比；

●模态质量；

●模态刚度；

●不同测点之间的相位关系。

对于初学者而言，可以先从固有频率和振型这两个最直观的量开始。

十五、从理论公式走向真实结构测量

对于尺寸和材料已知的简单悬臂梁，理论公式可以给出较准确的固有频率与振型。

但真实工程结构通常具有以下特点：

●截面不均匀；

●材料由多种部件组成；

●边界条件难以确定；

●存在螺栓、焊缝、胶层和装配间隙；

●质量与刚度沿空间分布；

●弯曲、扭转和局部模态可能同时出现。

此时，理论公式主要用于理解规律和初步估算。

有限元分析能够处理更复杂的几何、材料和边界条件；实验模态测试则用于回答一个更直接的问题：

| 真实结构在真实安装状态下，究竟是怎样振动的？

一个较完整的结构动力学分析流程通常是：

理论模型帮助我们理解基本规律，有限元模型帮助我们处理复杂结构，实验测量则用于验证结构的真实动态行为。

对于高阶振型而言，节点更多、空间变化更快。测点过少可能遗漏关键区域，接触式传感器还可能改变轻质结构本身的模态。

因此，高密度、全场和非接触振动测量并不是为了把简单问题复杂化，而是为了在真实结构上看清完整的空间振动形态。非接触式全场模态振型测量系统—易模态(EMODE)正式发布

结语

悬臂梁虽然简单，却包含了结构模态分析中最核心的内容：

●刚度与质量共同决定固有频率；

●边界条件决定特征方程；

●特征根决定各阶频率；

●振型描述结构的空间运动关系；

●高阶模态具有更多节点和更复杂的空间变化。

从一根长度为 150 mm 的金属梁开始，我们不依赖有限元软件，也可以通过理论公式计算出前四阶固有频率,进一步画出对应的振型。

无论后续研究的是机械零部件、机器人关节、航空航天结构、汽车部件，还是声学超材料，其模态分析的基本逻辑，都可以从这根简单的悬臂梁中找到。

  附：本文算例参数

梁长 L = 150 mm
梁宽 b = 20 mm
梁厚 h = 2 mm
弹性模量 E = 69 GPa
密度 rho = 2700 kg/m³
理论模型：Euler–Bernoulli 均匀等截面悬臂梁text
