导读:在电机设计中里,谐波如同电机内部的“隐形杀手”,不仅影响着电机效率,更是振动与噪声的罪魁祸首。深入分析交流绕组的谐波特征,是优化电机性能、降低损耗和改善运行品质的关键一环。本文将带您从决定谐波强弱的绕组系数,到整数槽与分数槽绕组对比,揭示谐波如何影响电机的性能,并探讨如何通过设计优化,确保电机高效、平稳地运转。

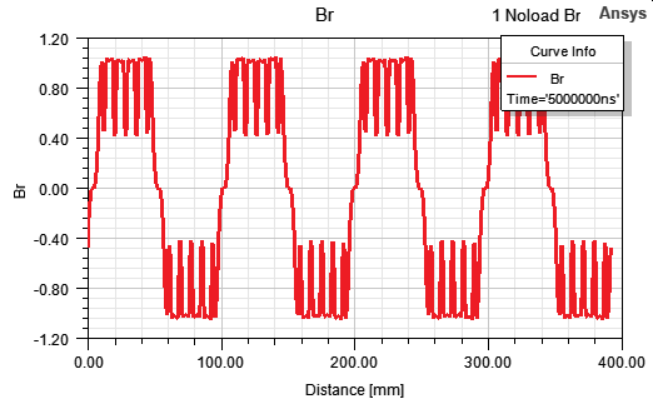

图1 气隙径向磁密波形
绕组中的谐波,本质上是基波之外,那些与理想正弦分布有偏差的磁动势分量,它们会带来一系列负面影响,具体体现在以下几个方面:
Ø绕组系数:决定谐波强弱的“权重”
绕组系数是衡量某次谐波被有效利用(或削弱)程度的关键指标,可视为不同谐波在绕组中产生的“效率”。它由分布系数和短距系数两部分构成:
分布绕组:将每相绕组分散在多个槽中,使各线圈产生的谐波磁动势在空间上相互抵消一部分,从而削弱高次谐波。
短距绕组:通过选择小于整距的线圈节距,可以有效消除特定次数的谐波,例如,当节距选择为5/6极距时,能显著削弱5次和7次谐波。
通过巧妙地选择分布和短距方案,可以设计出对特定谐波(如5、7次)绕组系数接近于零的绕组,从根源上抑制这些有害成分。
Ø旋转方向与次数:判断谐波特性的“身份”
并非所有谐波都以相同方式旋转,这与它们的次数密切相关。对于三相电机,其合成磁动势中3及3的倍数次谐波(如3、9、15次)会自动抵消为零,不同次数的谐波,其旋转方向也不相同。了解谐波的次数与转向,对于分析其产生的具体影响至关重要,例如,反转的谐波会在转子中感应出不同频率的涡流。
Ø幅值占比:衡量影响程度的“大小”
某次谐波的幅值占比通常用其与基波磁动势幅值的百分比来表示,其谐波幅值与其次数成反比,并与该次谐波的绕组系数成正比。因此,低次谐波(如5、7次)因其次数小、绕组系数通常也较大,成为影响电机性能的主要矛盾。设计中的关键目标之一,就是通过优化绕组系数,尽力压低这些低次谐波的幅值占比。

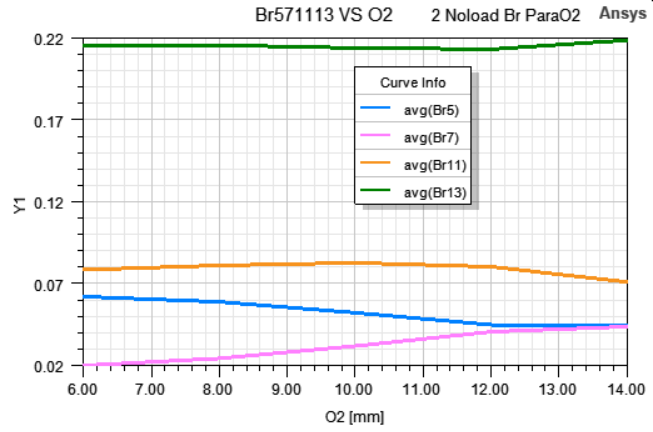

图2 5/7/11/13次谐波幅值参数化分析
Ø对电磁性能的综合影响
综合来看,这些谐波特征共同决定了以下电磁性能:
增加附加损耗与温升:定子谐波磁场会在转子铁心和绕组中感应出高频涡流,产生额外的杂散损耗,降低电机效率并导致局部温升过高。
产生转矩脉动与振动噪声:谐波磁场与转子电流相互作用,会产生转矩脉动,这可能导致感应电机起动转矩下降或产生转速振荡。同时,不同次数的谐波会产生方向相反的力波,引起电磁振动和噪声。
恶化电动势波形(尤其同步电机):对于由永磁体或直流励磁的同步电机,转子磁场本身可能含有空间谐波。若定子绕组对这些谐波有较高的绕组系数,就会感应出谐波电动势,使发电机输出电压波形畸变率增高,影响供电质量。
影响电感参数(感应电机):气隙磁场中的丰富谐波对电机(特别是感应电机转子)的自感和互感参数有显著影响,在设计分析中若计及不当会造成较大误差。
综上所述,对交流绕组谐波特征的分析,本质上是为了定性并定量地指导绕组设计,从而在源头上削减那些导致损耗、振动和性能恶化的“有害”成分,确保电机能高效、平稳地运行。

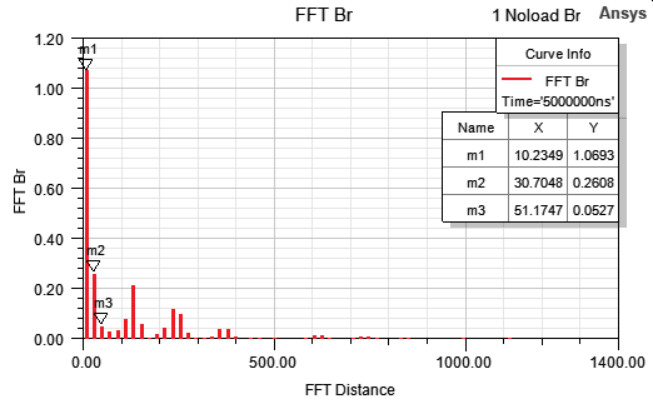

图3 气隙径向磁密FFT分析
每极每相槽数
整数
,三相电流在时间上的相序与三相绕组在空间上的相序要对应起来。

基波磁通势:三相合成基波磁通势是个行波,或称旋转磁通势,朝着
方向以
旋转,
为其幅值,且为常数。

幅值:
,且为恒值,是圆形旋转磁通势;
转向:取决于电流的相序,从领先相向滞后相旋转;
转速:旋转磁通势相对于定子绕组的转速为同步转速
,或
;
瞬间位置:当三相电流中某相电流达到正最大值时,三相合成基波旋转磁通势的正幅值也正好位于该相绕组的轴线处;
三相电枢绕组之
次谐波磁通势:对称三相绕组的合成磁通势中不存在3的倍数次谐波磁通势。

三相电枢绕组之
次谐波磁通势:合成谐波磁通势沿逆时针方向旋转,旋转角速度为

,转速为
,
幅值为
;

三相电枢绕组之
次谐波磁通势:合成谐波磁通势沿瞬时针方向旋转,旋转角速度为

,转速为
,
幅值为
;

三相电枢绕组之合成谐波磁通势次数及极对数的统一公式:
n“+”表示沿逆时针旋转,“-”表示沿顺时针旋转;

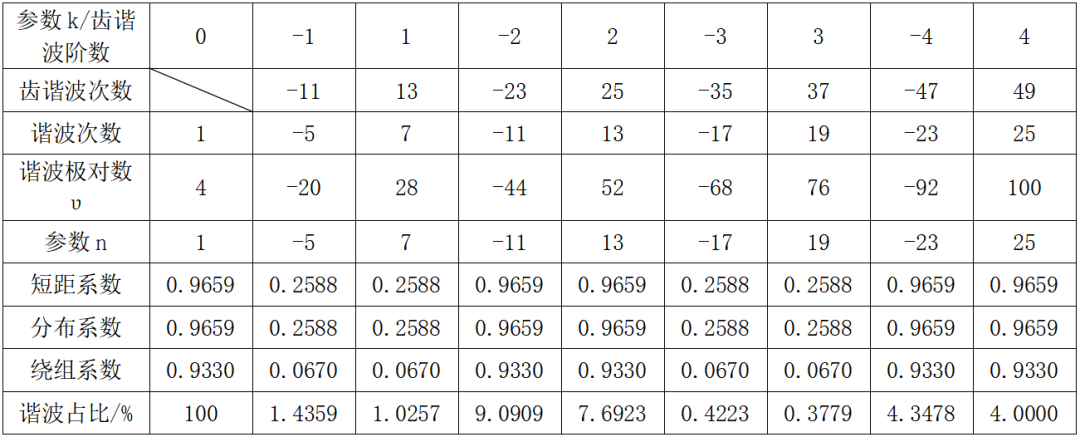

表1 8p48s电枢磁场谐波特征

每极每相槽数

,
为一整数,
为一不可约的分数。
一个单元电机内,A相的60°相带内共有
个互相间隔
角度的电动势相量,

,分数槽绕组的基波和谐波分布系数
为:

分数槽绕组的对称条件为:若整个电机可以分成
个单元,则每一单元内,每相的槽数应当相等并为一整数,即:

上式是对称的基本条件。此条件也可转化为其他形式,常见的形式是,若绕组为对称,则:

对三相绕组,
,故对称分数槽绕组的分母
不能是3的倍数。实用上常使用上式来判断分数槽是否对称。
对称分数槽绕组可能得到的最多并联支路数
为:

实际支路数
可以少于
,但
必须是
的整数倍。所以当支路数
时,分数槽绕组的另一个对称条件时:

当
为偶数,若绕组为三相对称,定子电流也是对称,可以证明,
或3的倍数次的谐波合成磁动势均为0(即不存在这些谐波)。再以主波的转向规定为正转,与主波相邻的其他谐波的转向为正、反相间,就有:

当
为奇数时,则谐波次数
应为:

谐波次数统一公式:以主波
为基波,再结合谐波转向:

与整数槽绕组类似,分数槽绕组的三相基波合成磁动势的幅值
应为:
为定子每相绕组串联匝数,
为基波的绕组系数,
为基波的短距系数,
为基波的分布系数。

类似地,三相合成谐波磁动势的幅值为:

为
次谐波的绕组系数,
为
次谐波的短距系数,对于60°相带、具有“最大分布系数”的三相分数槽绕组,经过分析和推导,可知:

为每极每相的等效槽数,
,角度
为:
为使
为整数的最小整数。

由上式可见,分布系数
除与谐波次数
有关外,还与每极每相槽数
中的分母
和
有关。
由于分数槽绕组的谐波磁动势中含有次数低于基波的分数次谐波(简称次谐波),在某些情况下,定子磁动势的次谐波与主极磁场相互作用,可使凸极同步电机的定子铁芯产生显著的振动。

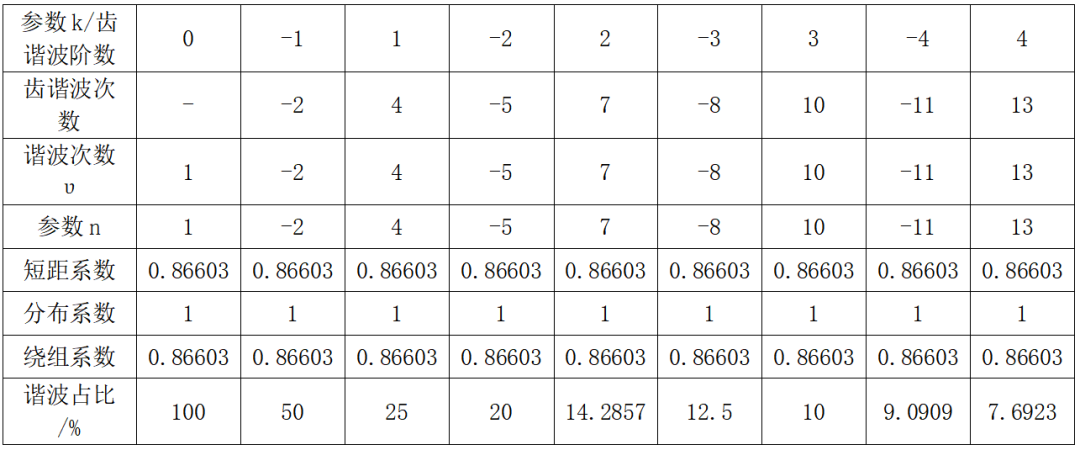

表2 12p18s电枢磁场谐波特征
