导读：大家好，我是仿真秀专栏作者-汴京抓鱼人。这周，我把自己多年积累的 33 套课程全部上传到仿真秀官网——压轴那门，就是细观混凝土从建模到 LS-DYNA 冲击仿真的全流程，这篇就是它的"序章"。
从花 3000 块找人写代码、599 小时算不完一次冲击，到 2025 年帮同学两天跑通整套模型——五年弯路压进一篇，只讲三件事：建模+网格+计算为何必须整体设计；MATLAB、ABAQUS、HyperMesh、LS-DYNA、LSPREPOST 各自承担什么；为什么我最终选 HyperMesh 做模型转换的"中枢"。刚入细观坑、或被"代码跑不通、计算耗时长"卡住的人，希望这篇能帮你省下至少一年。
土木领域的学者都知道，想让一篇论文在仿真手段上拿出真正的创新性并不容易。由于做了一些混凝土冲击小试验，仿真后发现裂纹扩展形态单一，如果在模型中能考虑骨料、砂浆及界面过渡区（ITZ），那么模型层面的创新就有了。但这个想法在六年前冒出来时，市面上几乎没有任何成熟的代码或教程，模型到底怎么建？代码用什么语言写？建模后网格如何划分？骨料划分后砂浆又该怎么处理？划分完成后如何赋予材料？接触怎么设置？一连串问题，一时间真让人无从下手。
从当初的一头雾水，到如今已指导十余篇一、二区论文发表，听我讲完这段来时路，希望能给大家带来一点经验，帮你在探索期少花一些无效时间，把更多精力留给写出好论文、发出好成果。
1、我严重低估了同时学仿真和学写代码的时间成本与难度
2020年5月，我以为模型建出来就能直接跑，专业的事交给专业的人，便在某站上联系了一位编程大佬。一番沟通，这一小步就花了3000大洋，模型建出来了，四面体网格也划好了，但做冲击计算时，599小时的计算时间让我直接关掉了电脑，钱打了水漂。

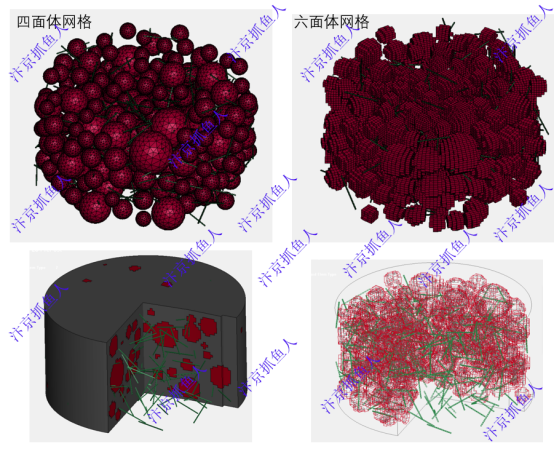

2020年8月，静态分析用四面体网格还勉强能接受，冲击问题却必须用高质量的六面体网格才能算下去。我在已发表的细观混凝土冲击论文中找到通讯作者，老师很快回了信，给我一份他在海外留学时的部分代码，整整10页。代码跑不通，但逻辑是通的。
2020年10月，一位博士正好也在做这个课题，反复交流中，我第一次真正把考虑骨料、砂浆和ITZ的混凝土细观模型建立了起来。思路正是顺着那位老师代码的逻辑：生成骨料坐标信息用一个软件，网格识别用另一个软件；因为需要导入ABAQUS/LS‑PREPOST（LS‑DYNA自带的前后处理）进行计算，还要熟悉K文件或inp文件中网格及节点格式，这一步编码又折腾了很久，麻烦归麻烦，好在带网格的模型终于建出来了。

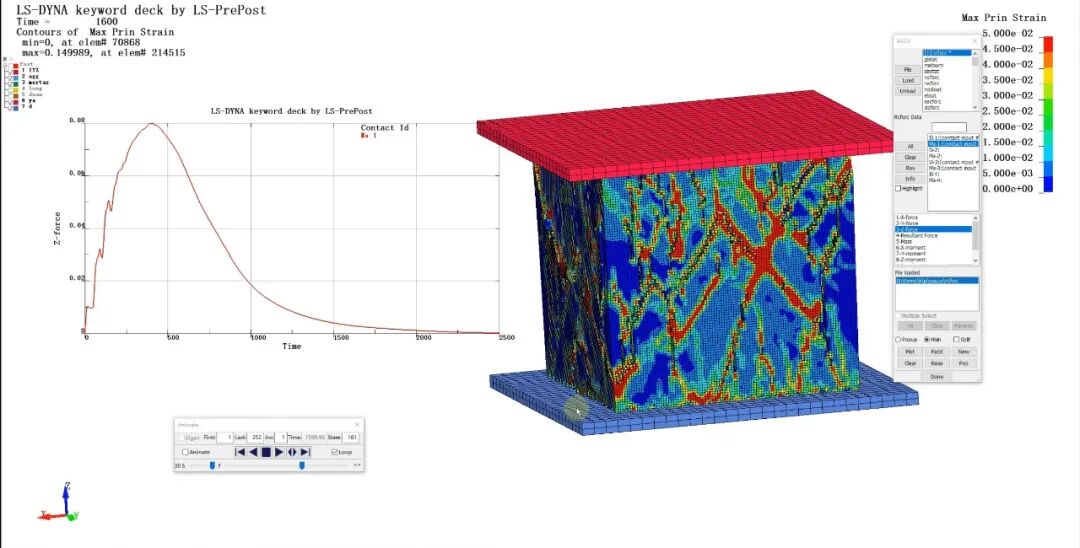

2020年12月，仿真计算时，同一个位置竟建了两个模型，单位制搞错，失效参数也不对。做过仿真的都怕调参，调一次参数就要算1–2小时，已记不清调了多少次，模型从“纹丝不动”一直调到“粉碎破坏”。
2021年以后，在和大家不断交流中，我发现了更好的算法，比如骨料级配控制、网格识别速度、体积率提升，甚至考虑骨料的形状、混杂纤维，连编写语言和使用的软件都换过很多版本。
2025年，一位同学找到我，他花了将近两年时间写代码，把混凝土细观模型建出来了，但完全不会做仿真计算。如果靠自学仿真，毕业遥遥无期。我不到两天就帮他把整个计算跑通了，因为在那一刻，我清清楚楚地看到了自己的来时路。
如果并不打算继续读博，花两年时间去写一套细观代码，精神让我十分敬佩，但工作后从事的岗位是否真能用上这些？答案不言而喻。
2、第一次下定决心，想录一套功能完整的课程
其实很多时候真的挺无奈，我不太喜欢做重复性的事。如果一个模型案例我没做过，反而会很有兴趣。然而，今天有同学拿来一个狗骨形状的细观模型让我算；过两天又有不规则土石边坡模型、子弹侵彻模型，模型是在其他软件里生成的，却都要转到LS‑DYNA里计算；还有细观钢筋混凝土梁冲击模型，也是别的软件生成的，同样要求用LS‑DYNA算。接口要解决，录视频要讲，我也头疼。
说穿了，这些都指向同一件事。我希望下次来找我的同学，已经能自己把其他平台建的模型导过来，我只需帮忙完成计算就好。
目前市面上细观混凝土建模的方法和插件并不少，但附带网格划分功能的不多。模型建完以后，如何衔接计算这一步，实现方式更是五花八门。针对LS‑DYNA计算的，有采用APDL命令流去建模的，编译时只考虑K文件网格节点格式，仅适用于LS‑DYNA；也有用VS、Python编程，在ABAQUS中建模计算的。
HyperMesh是一款专业网格划分软件，接口丰富，可以导出多种格式，用于不同软件的仿真模拟。因此，为了告别重复劳动，我把细观模型生成流程中有意识地嵌入了这款软件。
3、细观混凝土从建模到仿真计算，没有一个软件是白学的
细观混凝土模型——从建模、网格划分到仿真计算，一次性全讲完！
骨料、纤维生成： 我推荐用MATLAB R2023b。这是大家工作和科研中都会用到的工具，如今AI发展这么快，你只需要学会把整个流程跑通，代码修改完全可以借助AI。

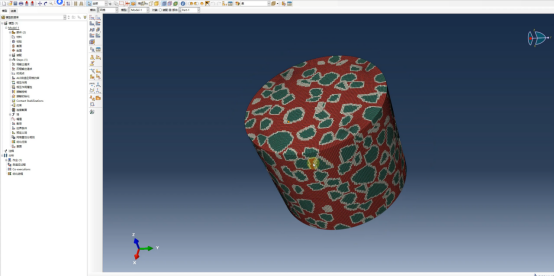

均质基体网格建立： 我推荐用ABAQUS 2024，界面装配方便，调用外部代码也方便，模型还可直接在ABAQUS中计算。

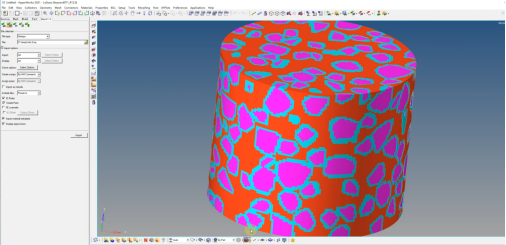

网格模型转换： 我推荐用HyperMesh 2021。ABAQUS的inp文件可以导入HyperMesh，借助HyperMesh就能将模型转换到几乎所有主流仿真软件中使用，如LSDYNA、ANSYS APDL、FLAC3D、COMSOL、Midas等。

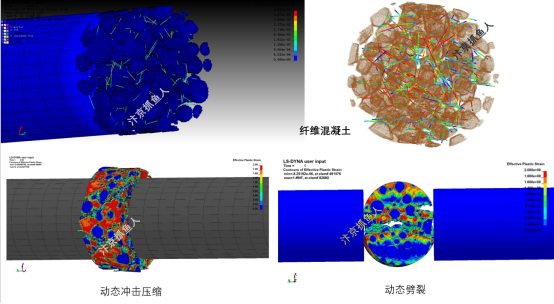

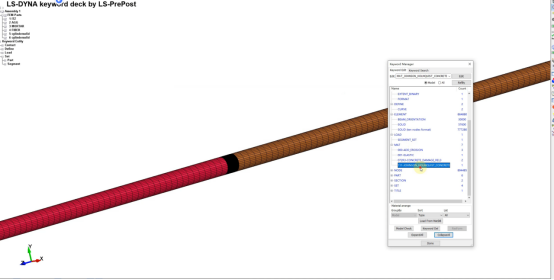

仿真计算： 以在LSDYNA中开展SHPB冲击仿真为例，将K文件导入LSPREPOST后，可以直接通过GUI定义模型的边界条件、材料参数、控制参数和数据输出参数。
后处理： 依旧用LSPREPOST，查看细观混凝土模型在动态荷载下的破坏全过程。
其实，每一个看似微小的步骤，对初学者都需要花费不少时间。市面相关的代码很多，但功能大多偏弱，每个代码都有各自的BUG，普适性差；当然也有功能不错的，可试错成本极高。而且，很少有人真正把“从建模到计算”的全流程讲清楚。科研这条路上，我自己也踩过雷，也走过付费科研的弯路，但当东西真正做出来以后，我觉得一切都很值得。
四、细观混凝土从建模到仿真教程精讲
由笔者原创首发仿真秀官网的《LS-DYNA混杂纤维混凝土（不规则骨料） 细观建模及仿真计算全过程精讲》视频教程，它搭建代码生成细观模型 — 多软件导入 — 静动态仿真 — 后处理数据输出完整技术链路，本人深耕爆炸冲击、岩石力学领域，以实战案例拆解全部操作，兼顾零基础入门与高阶科研需求，学完可独立完成完整细观仿真课题，产出高质量论文数值模拟内容，也可直接落地工程抗爆、边坡稳定仿真项目。本人为学习者提供配套学习资料、源代码和VIP群答疑解惑。致力于提高学员的学习效率和仿真能力。
