光纤是现代光学系统中最为通用的部件之一，能够在远距离内以极低损耗传输光能。然而，将光高效耦合进入光纤通常是一项精细的工作，需要精确的匹配。

以商用球面透镜为例，将光纤端置于透镜几何光学焦平面上是否即为最佳方案？本文基于VirtualLab Fusion平台，通过场追迹技术寻找透镜将光耦合进入单模光纤的最佳工作距离，以实现最大的耦合效率。

1

系统搭建

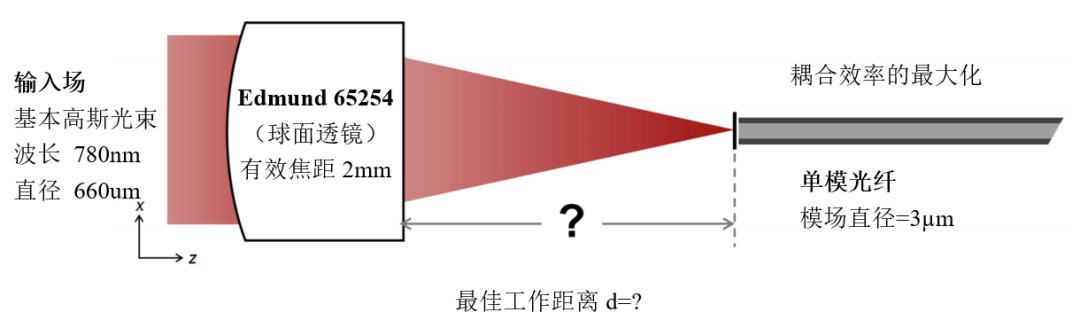

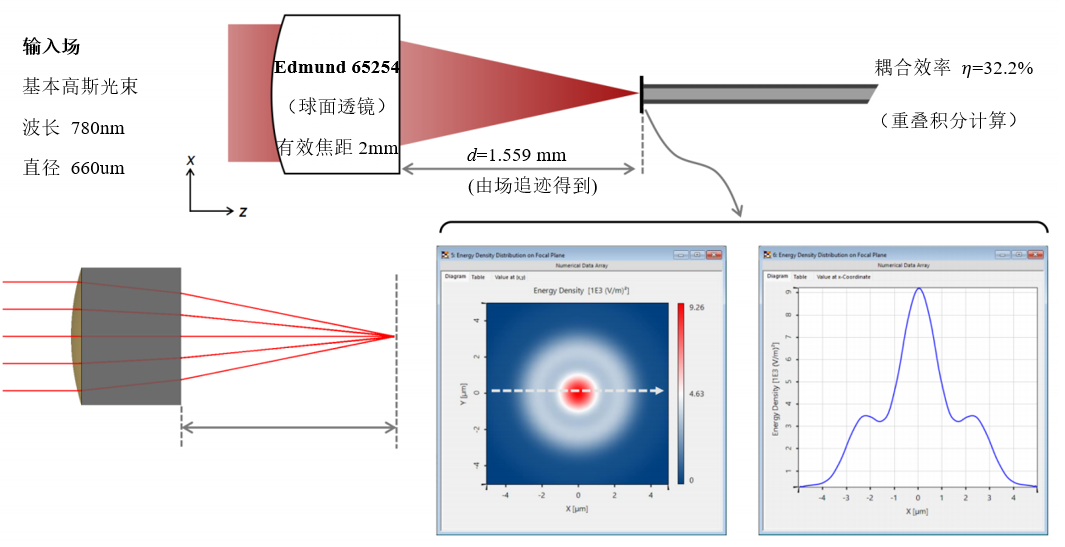

仿真采用波长为780nm、直径为660μm的高斯光束作为输入场。耦合透镜选用Edmund 65254球面透镜，有效焦距2mm，直径2mm。单模光纤的模场直径为3μm。

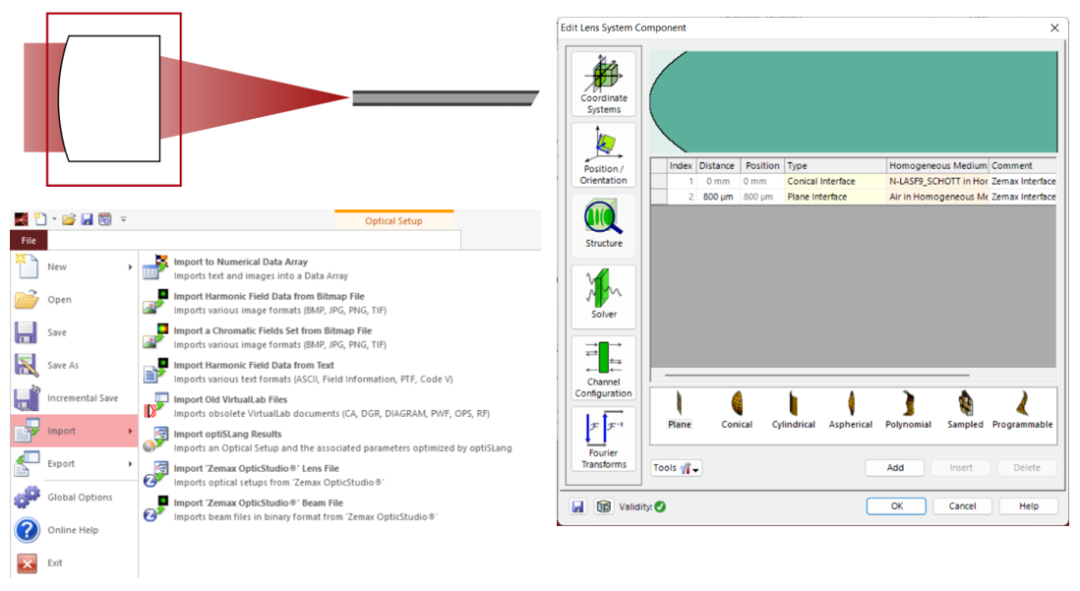

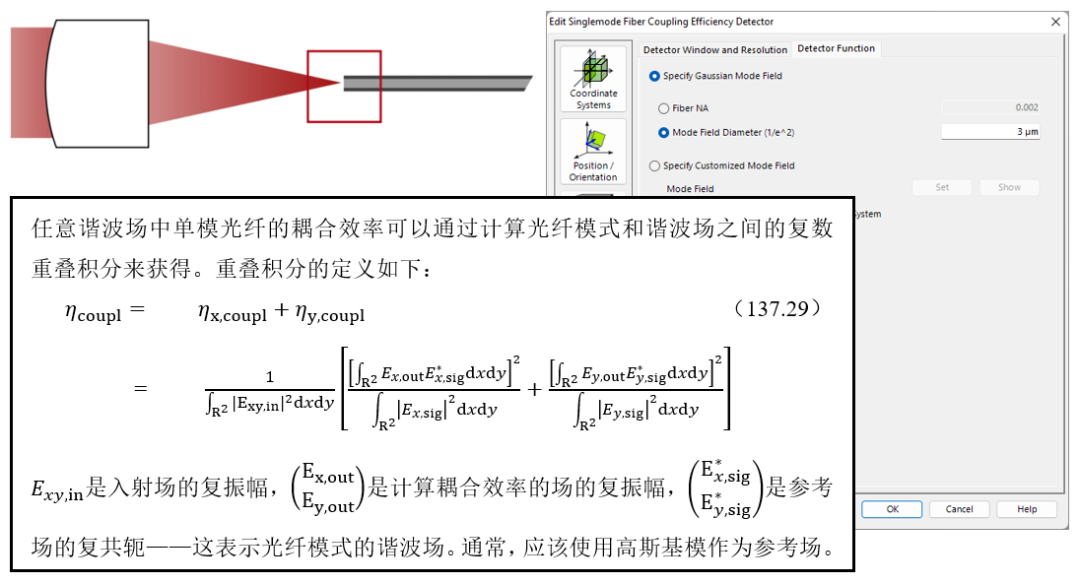

在VirtualLab Fusion中，耦合镜头可由用户从头设计，也可从制造商提供的参数中直接导入。系统采用光纤效率探测器，通过计算光纤模式与谐波场之间的复数重叠积分来获得耦合效率。该探测器将效率计算为输入场与光纤单一特征模的归一化重叠积分。

结果分析

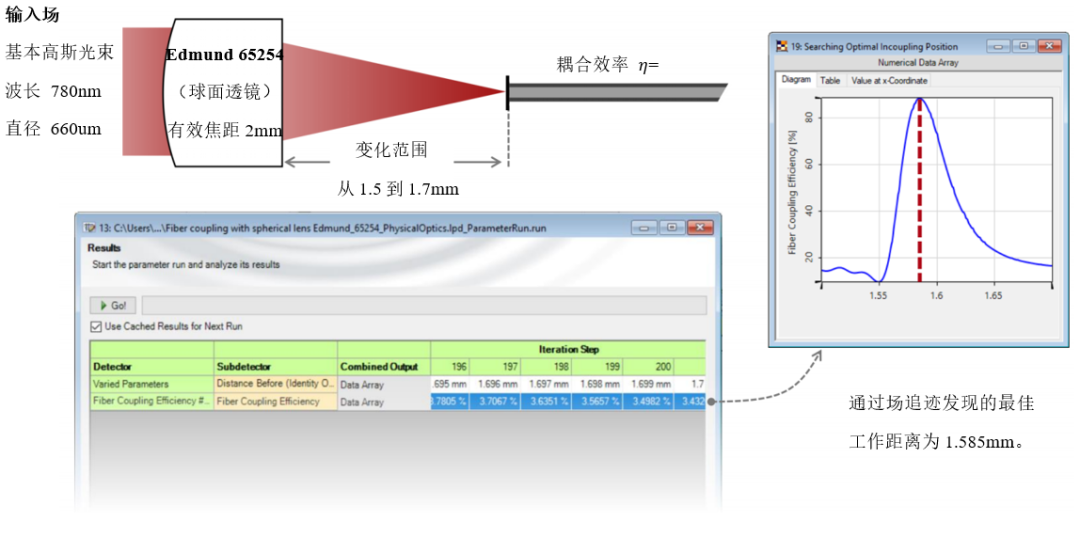

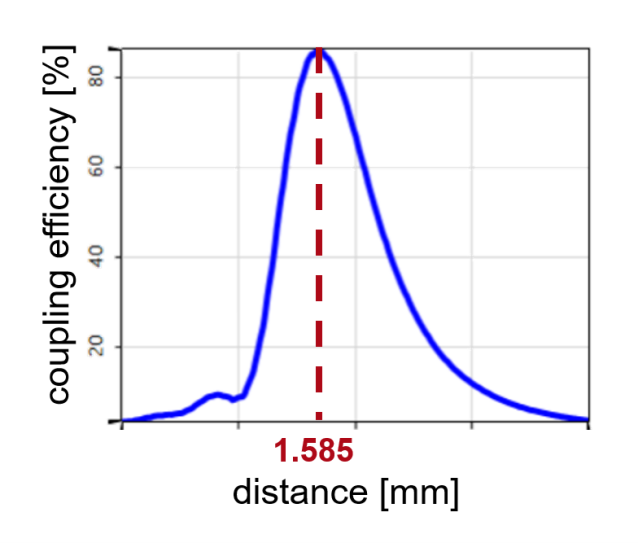

VirtualLab Fusion的场追迹提供了对系统中任意期望平面上完整场信息的访问。通过扫描透镜后方不同工作距离处的耦合效率，可发现最佳工作距离并非透镜的几何光学焦距，而是耦合效率最高处对应的位置。

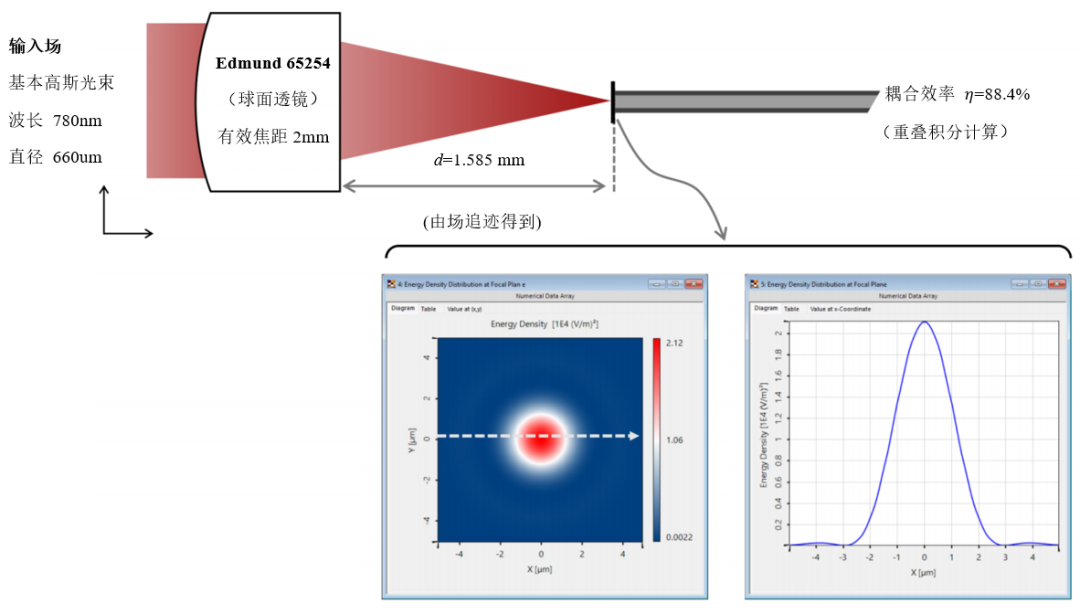

在最佳工作距离下，焦点的形状与光纤模式高度相似。该仿真流程为光纤耦合系统的设计与对准提供了精确的数值指导，有助于在实际操作中快速定位最优耦合位置。

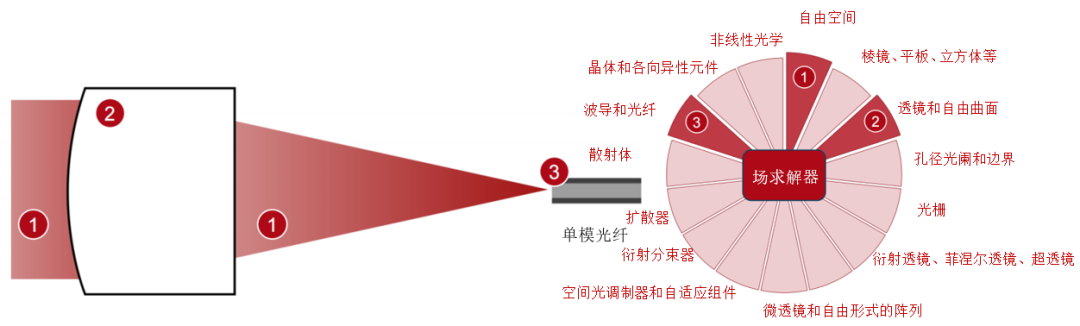

VirtualLab Fusion作为先进的光学系统仿真软件，其场追迹技术能够在全电磁场层面精确处理光束传播与耦合问题。图形化的数字孪生工作流使系统搭建直观高效，特别适合光纤耦合效率优化等精密光学任务的仿真分析。
