汽车电子EMC为什么比普通设备更难通过?深度对比与细节解析

1小时前浏览0
在硬件EMC研发与整改领域,很多工程师都有一个共识:普通民用消费电子EMC可以轻松过审,但汽车电子EMC极易反复超标、整改难度极大。同款电路、同款PCB布局、同款器件选型,应用在充电宝、家电、工控设备上可一次性通过认证,移植到车载产品中却频繁出现辐射超标、EFT失效、浪涌击穿、抗扰度不达标等问题。

本质原因并非车载电路设计更复杂,而是汽车电子的测试标准、供电环境、干扰场景、结构工况、安全要求与普通设备存在天壤之别。普通设备EMC侧重“常规电磁兼容”,达标门槛低、容错率高;而汽车电子EMC面向严苛车载工况,标准严苛、干扰复杂、容错极低,同时兼顾行车安全冗余要求,是工业领域公认难度最高的EMC场景之一。

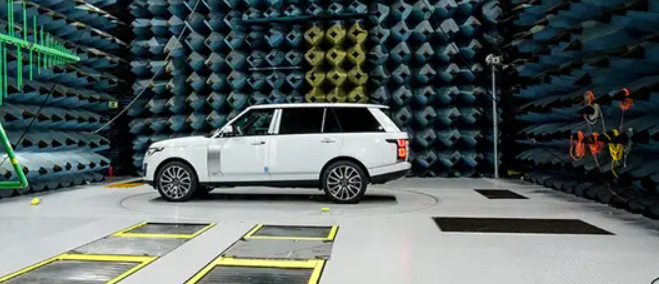

一、核心前提:汽车电子与普通设备EMC的本质差异


绝大多数普通电子设备(家电、消费电子、普通工控)的工作环境稳定、电磁干扰单一、供电干净,EMC测试仅需满足基础国标、行标,测试项目少、限值宽松、工况固定。而汽车是一个高密度、强干扰、宽温域、动态波动、密闭狭小的复杂电磁环境,整车集成上百套电子控制器、数十种高低压设备,各类干扰源与敏感设备密集共存,形成极强的电磁耦合环境。

更关键的是,汽车电子EMC并非单纯的“合规测试”,而是绑定行车安全、整车可靠性、极端工况稳定性的硬性指标。普通设备EMC超标仅会导致功能异常、体验变差,不涉及安全风险;但车载设备EMC不达标,会引发行车过程中传感器失灵、辅助驾驶失效、车载系统黑屏、电控模块误动作,直接威胁行车人员安全,因此车载EMC标准无容错空间,所有指标必须严格达标,不允许任何临界超标、偶发失效的情况。

二、汽车电子EMC难通过的六大核心原因


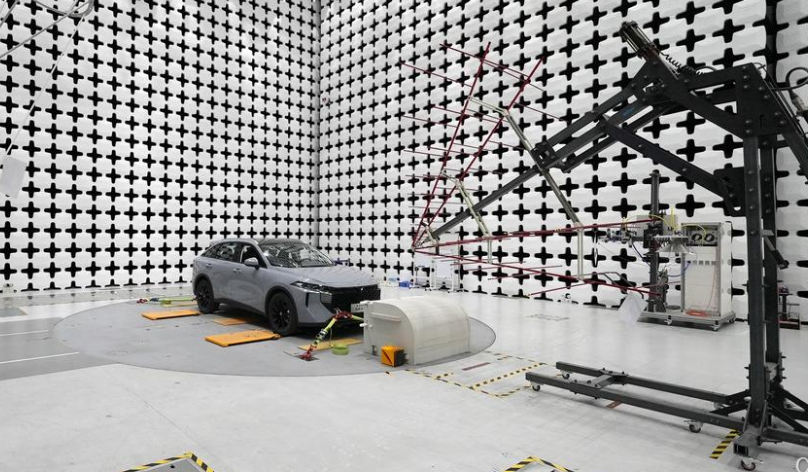

1. 测试标准严苛等级碾压普通设备

标准严苛是车载EMC最难突破的第一道门槛。普通民用设备遵循GB/T、CCC基础标准,测试项目精简、干扰限值宽松、测试时长较短,仅覆盖常规稳态工况。而汽车电子强制执行ISO 10605、CISPR 25、GB 18384等车载专用标准,部分车企还有自研厂内严苛标准,测试维度、强度、时长、工况复杂度全面高于普通设备。

在发射测试层面,普通设备仅测试整机对外辐射、基础传导干扰,限值预留充足余量;车载设备需细分整车级、零部件级、模块级三级测试,辐射骚扰、传导骚扰的限值大幅收紧,尤其100MHz以上高频辐射、低频传导杂散的管控精度极高,普通设备可容忍的小幅谐波杂散,在车载测试中会直接判定超标。

在抗扰测试层面,差距更为悬殊。普通设备EFT测试电压通常为±1kV、±2kV,浪涌测试等级低,静电测试接触放电±6kV、空气放电±8kV即可达标;而汽车电子EFT测试普遍达到±4kV、±5kV,车载低压系统浪涌、脉冲干扰测试包含多种严苛波形,静电接触放电±8kV、空气放电±15kV,部分车身外部器件等级更高。同时车载设备需耐受连续周期性脉冲干扰、负载突变干扰,长时间稳定性测试,普通设备无需应对此类高强度干扰。

2. 车载供电环境极度恶劣,噪声干扰极强

供电系统是汽车电子EMC超标最核心的诱因,也是与普通设备最大的差异点。普通电子设备均采用稳压洁净电源,市电经过适配器、开关电源稳压滤波后,电压稳定、纹波极小,电源噪声基数低,电路无需应对复杂电源干扰。

而汽车整车12V/24V低压供电系统属于非稳压动态电源,工况波动极其剧烈。车辆启动、怠速、加速、熄火、大灯开闭、空调启停、雨刷工作、继电器吸合断开等所有动作,都会引发整车电源电压瞬时跳变,产生高压尖峰、脉冲噪声、电压跌落与浪涌冲击。其中发电机整流、火花塞点火、电机换向产生的高频噪声,会直接叠加在整车供电母线上,形成全频段、高强度的电源干扰。

更关键的是,汽车电源为共母线供电,全车所有电控模块共用一套电源系统,大功率干 扰器件(电机、油泵、逆变器、车灯)产生的噪声会通过电源线直接耦合到导航、雷达、摄像头、车身控制等敏感模块,形成交叉干扰。普通设备独立供电、互不干扰,而车载设备无法规避母线噪声,必须依靠自身电路的EMC滤波、抗扰设计抵消干扰,设计难度大幅提升。

3. 整车高密度线束,形成天然天线干扰体系

普通电子设备结构紧凑、走线极短,PCB板级走线基本可屏蔽大部分电磁干扰,外部线缆少、长度短,不易形成辐射天线。但汽车电子拥有长达数米、数十米的整车线束系统,涵盖电源线、信号线、屏蔽线、低压控制线,线束密集捆绑、贯穿整车,是车载EMC最难管控的辐射与接收载体。

从EMC原理来看,线缆长度接近干扰信号1/4波长时,会形成谐振天线,大幅放大电磁辐射与接收能力。车载线束长度恰好覆盖MHz至GHz全频段干扰波长,设备自身的微小高频谐波,会通过长线束放大为高强度辐射干扰,导致整车辐射超标;同时外界空间的电磁干扰,也会通过线束耦合进车载模块,造成设备抗扰失效。

此外,车载线束高低压混杂、强弱信号并行布线极为普遍,功率线缆的大电流干扰会通过电容耦合、电感耦合直接串入微弱信号线缆,引发传感器采样失真、信号抖动、模块误判。普通设备可通过分区布线、缩短走线规避干扰,而车载线束受整车结构限制,无法完全隔离,只能依靠精密EMC设计降噪,整改容错率极低。

4. 车内干扰源密集叠加,电磁环境极度复杂

普通电子设备整机仅有1-2个核心干扰源,电磁环境干净、干扰单一,EMC设计只需针对性抑制局部噪声即可达标。而汽车是一个多干扰源密集叠加的复杂电磁系统,一台整车集成上百个电子控制器、数十种高频大功率器件,干扰源种类多、频段广、强度大,形成全维度电磁干扰场。

车载核心干扰源涵盖:电机类(车窗电机、雨刷电机、水泵电机、驱动电机)高频换向干扰;开关类(继电器、电磁阀、MOS管)通断瞬时dv/dt、di/dt干扰;高频类(车载雷达、蓝牙、导航、时钟晶振)高频谐波辐射;动力类(发电机、逆变器、电池管理系统)大功率低频杂散干扰。多种干扰叠加后,形成全频段、无规律的复合噪声,单一降噪手段完全无法覆盖,EMC设计需要兼顾高低频、强弱度、共模差模多重干扰,设计复杂度远超普通设备。

5. 接地体系特殊,地干扰问题更隐蔽难治

接地是EMC设计的核心,普通设备多采用完整金属机壳接地、单点规范接地,地平面完整、接地阻抗低,地噪声、地环路问题极易规避。而汽车采用车身搭铁接地方案,与常规接地逻辑完全不同,是车载EMC隐形难点。

整车以车身铁皮为公共地,车身存在拼接缝隙、焊点氧化、螺丝松动等问题,导致接地点阻抗不一致、地电位不均衡,整车形成大量不规则地环路。车辆行驶震动、高低温交替变化,会进一步加剧接地阻抗波动,产生浮动地电位,诱发共模干扰、信号漂移、模块通信异常。

同时,车载高低压模块全部共用车身地,功率器件的地电流噪声会直接扩散至整个车身,耦合到所有敏感电子模块的接地端,普通设备不存在的“全域地噪声耦合”问题,在车载场景中成为常态,且这类干扰隐蔽性极强,排查和整改难度极大。

6. 工况动态多变,高低温加剧EMC失效风险

普通电子设备工作环境稳定,常温、静态工况下EMC性能恒定,无需考虑温变、震动、负载波动的影响。而汽车电子需适应-40℃~+85℃超宽温域、高强度震动、动态负载切换的极端工况,环境变化会直接改变器件参数、线路阻抗、屏蔽性能,导致常温达标、高低温超标、动态工况失效的问题。

高温环境下,电容、磁珠、电感的高频特性偏移,滤波降噪效果衰减;低温环境下器件寄生参数变化,信号振铃、谐波辐射加剧;行车震动会导致屏蔽层接触不良、接地点松动、线束移位,原本合规的屏蔽、接地结构失效,引发辐射泄露、干扰耦合超标。普通设备EMC仅需验证常温静态工况,而车载EMC必须保证全工况、全温域、动态负载下持续合规,达标门槛大幅提升。

三、汽车电子与普通设备EMC核心差异对照表


为直观体现两者难度差距,方便工程师针对性优化,下文从测试标准、供电环境、线束结构、干扰环境、接地方式、工况条件、安全要求七大核心维度,做系统化对比分析,清晰梳理车载EMC的严苛特性。

对比维度

普通民用电子设备

汽车电子设备

难度差异核心说明

测试标准与强度

遵循国标CCC、常规EMI/EMS标准,限值宽松、测试项目少;EFT±1~2kV、静电±6/8kV、浪涌等级低;仅常温静态测试

遵循ISO 10605、CISPR 25车载专用标准,限值严苛、细分三级测试;EFT±4~5kV、静电±8/15kV、多波形浪涌;全温域动态工况测试

车载测试强度是普通设备2-3倍,无容错余量,临界达标直接判定不合格

供电环境

外接稳压适配器,电压稳定、纹波小、噪声低;设备独立供电,无交叉干扰

整车共母线非稳压供电,电压动态波动、尖峰浪涌频繁;全车模块共地共电,大功率器件噪声全域耦合

普通设备无需对抗电源原生噪声,车载设备必须自主滤波抗扰,电源EMC设计压力极大

线束与结构

线缆短、数量少、布线规整;结构紧凑,无长线天线效应,干扰耦合路径少

数米至数十米整车线束,高低压混杂捆绑;长线束形成全频段谐振天线,辐射与耦合干扰极强

长线束是车载EMC最大短板,极易放大微小噪声,普通设备无此类结构性干扰缺陷

电磁干扰环境

干扰源单一、强度低,仅自身电路小幅噪声,外部环境干净

上百个电子模块密集工作,电机、开关、高频器件干扰叠加,全频段复合噪声覆盖

普通设备只需抑制自身干扰,车载设备需同时抗自身、整车双重干扰

接地设计体系

完整PCB地平面+金属机壳可靠接地,接地阻抗稳定,无地环路、地电位差

车身搭铁公共接地,焊点、缝隙、震动导致接地阻抗不均,地环路多、地电位浮动

车载地干扰隐蔽且动态变化,常规接地优化方案无法彻底根治

工作工况条件

常温恒温、静态工作,无剧烈震动、负载稳定,器件参数恒定

-40℃~85℃宽温域、高强度震动、动态负载切换,器件参数、屏蔽性能动态偏移

车载EMC失效多发生在极端工况,普通设备无动态工况考核要求

安全容错要求

EMC超标仅影响功能体验,无安全风险,测试允许小幅余量容错

EMC失效直接关联行车安全,零容错、零偶发失效,所有工况必须稳定达标

车载EMC不仅是合规测试,更是安全可靠性测试,达标标准极为严苛


四、车载EMC常见误区:照搬普通设备设计必超标


很多工程师车载EMC整改失败,核心误区是直接套用普通消费电子、工控设备的EMC设计经验,忽略车载场景的特殊性,导致前期设计预埋大量隐患,后期整改无从下手。

第一大误区是照搬普通电源滤波方案。普通设备单级π型滤波即可满足需求,但车载电源噪声频段宽、强度大,单级滤波衰减不足,必须采用多级滤波+共模抑制+浪涌防护的组合方案,否则低频传导、高频辐射必然超标。第二大误区是忽视线束共模干扰,普通设备短线束无需重点管控共模噪声,而车载长线束对共模干扰极度敏感,必须在线束端口增加磁环、共模电容、屏蔽端接等专属设计。

第三大误区是接地设计通用化,普通设备单点接地、完整地平面的方案无法适配车身搭铁体系,车载模块必须采用“就近多点接地、功率地信号地分离、屏蔽层独立接地”的差异化方案,规避地环路与地电位干扰。第四大误区是器件选型通用化,普通设备常用的通用磁珠、常规TVS管,高频特性、钳位速度、抗扰强度无法满足车载标准,必须选用车规级、高可靠、高频特性优异的专用器件。

五、车载EMC高效达标核心优化思路


针对车载EMC的专属难点,不能沿用普通设备的整改逻辑,需遵循“前置设计、全域降噪、线束优先、接地适配、工况兼容”的车载专属EMC设计思路,从根源规避超标问题。

首先,电源部分强化多级滤波与浪涌防护,适配车载动态电源特性,输入端配置车规级共模电感、X/Y电容、TVS、压敏电阻,搭建高低频全覆盖的滤波网络,抵御母线电压波动与脉冲干扰。其次,线束做专项EMC处理,强弱线束物理隔离,长线束端口固定磁环,屏蔽线束严格360°端接接地,杜绝天线效应放大干扰。

再者,适配车身接地体系,模块外壳、屏蔽罩、连接器就近多点搭铁,降低接地阻抗,信号地与功率地单点隔离,避免全域地噪声耦合。最后,全工况适配设计,器件选型预留温变余量,PCB布局规避高低温、震动带来的性能衰减,保证全温域、动态负载下EMC性能稳定。

六、总结


汽车电子EMC之所以远难于普通设备,并非电路设计逻辑更复杂,而是测试标准更严苛、电磁环境更恶劣、供电线束结构更特殊、安全容错更低、工况条件更极端多重因素叠加导致。普通设备EMC是“功能合规设计”,车载EMC是“安全级、全工况、高可靠设计”。

工程师在车载硬件研发中,必须彻底摒弃普通民用设备的设计思维,不再依赖后期盲目整改,而是在原理图、PCB、结构、线束、器件选型全流程前置车载专属EMC规范,针对电源噪声、线束辐射、接地干扰、工况偏移核心难点做专项优化,才能一次性通过严苛的车载EMC认证,兼顾产品功能、可靠性与行车安全性。



来源:电磁兼容之家
