导读
最近有粉丝私信：Hypermesh等软件里都有网格局部细化的功能，ANSA里有对应的功能吗？答案是——有的。
导读
最近有粉丝私信：Hypermesh等软件里都有网格局部细化的功能，ANSA里有对应的功能吗？答案是——有的。
网格局部细化，说白了就是“在关键区域加密，在非关键区域保持粗网格”。做接触分析、应力集中区域、孔边、圆角过渡，都离不开这个操作。今天我们就来系统梳理一下ANSA中网格细化的三种模式，以及各自的适用场景。

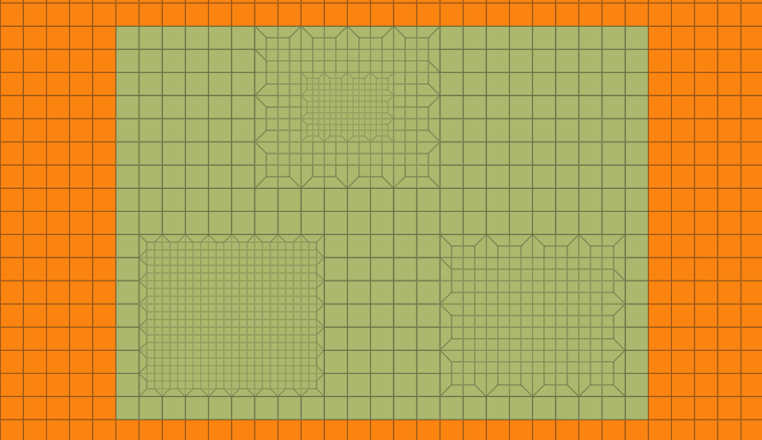

话不多说，先看效果：
一、功能入口：Shell Mesh → Refine
一、功能入口：Shell Mesh → Refine

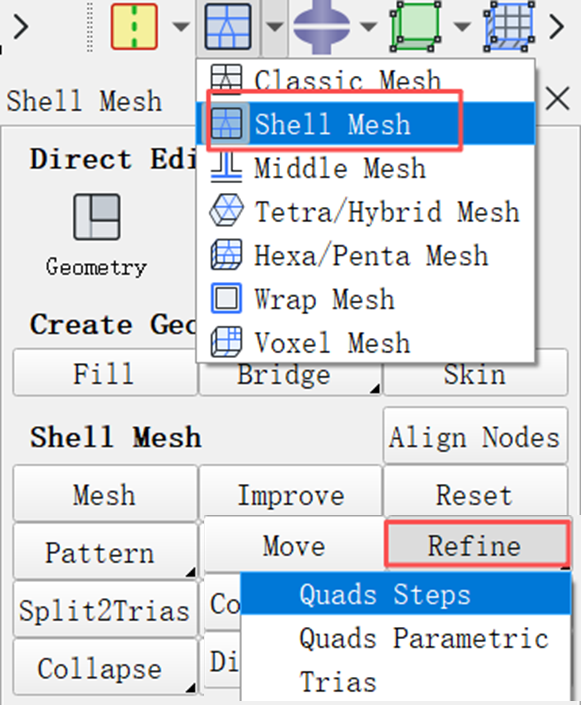

在 Shell Mesh 模块下，找到 Refine 功能：
长按 Refine，会展开三种细化模式：
二、模式一：Quads Steps-快速加密
二、模式一：Quads Steps-快速加密
这是最常用的模式，操作直观，适合单次或少量细化的场景。
操作步骤

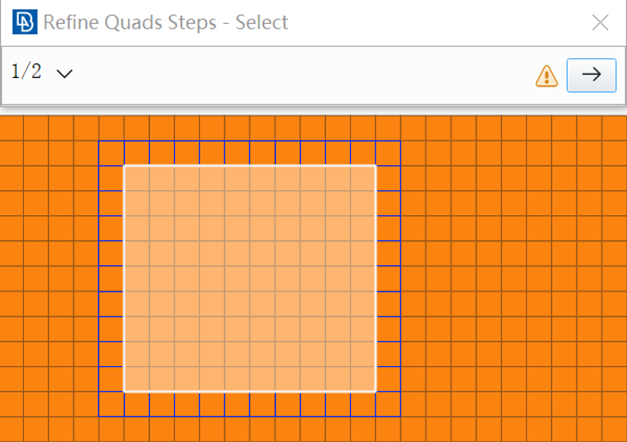

Step 1：选择细化区域，并冻结周围网格
先选中需要细化的区域（四边形单元），ANSA会自动检测并高亮显示。为了防止细化扩散到不需要的区域，可以对周围网格进行冻结（Freeze）：
Step 2：中键确认，打开策略选项

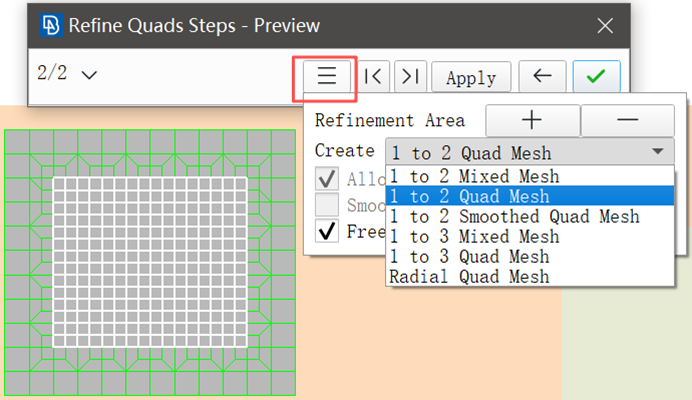

中键确认后，弹出策略设置面板。在 Create 下拉菜单中可以选择不同的过渡策略，点击 Apply 即可预览效果：

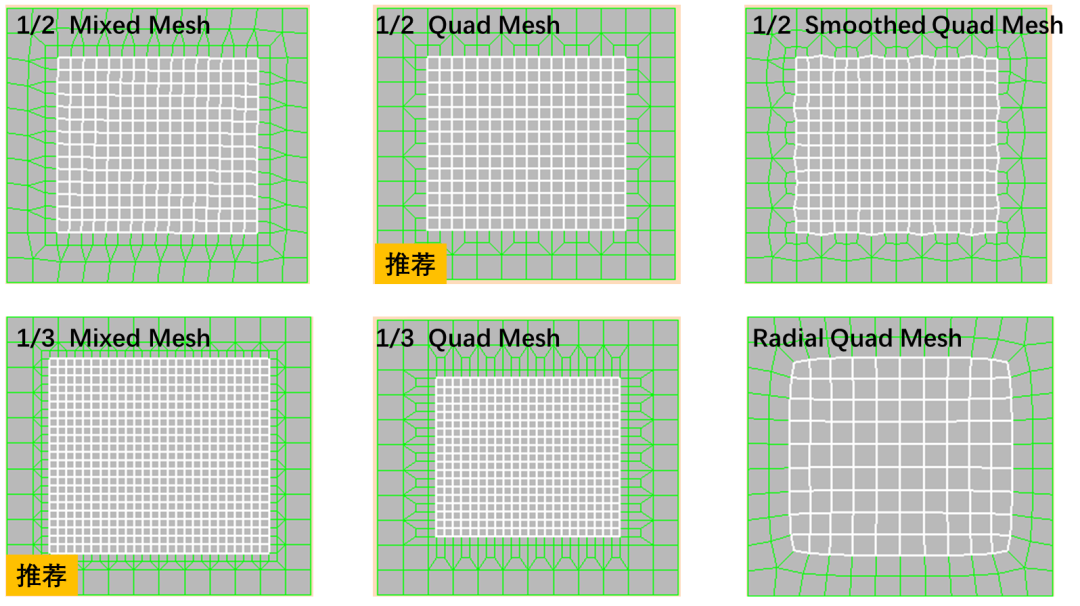

各策略对比
推荐组合：
1/2细化 → 用 1 to 2 Quad Mesh，都是长方形，过渡干净
1/3细化 → 用 1 to 3 Mixed Mesh，自然过渡，避免网格长宽比不均匀
如果对三角形数量敏感，也可以用 1 to 3 Quad Mesh，但需注意单元质量
三、模式二：Quads Parametric -参数细化
三、模式二：Quads Parametric -参数细化
这是模式一的“Pro版”，适合需要多层细化或自定义过渡区域的复杂场景。

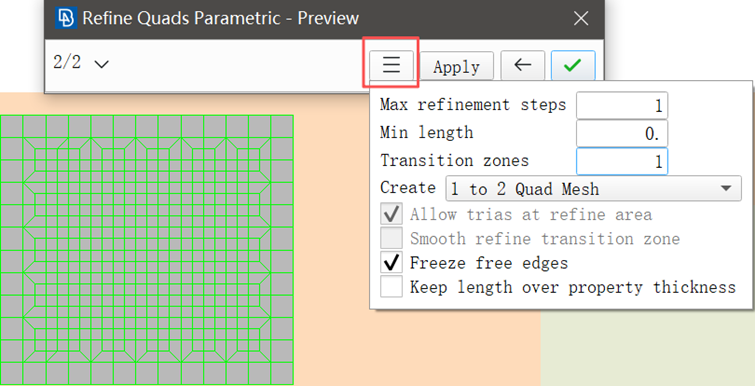

相比模式一，多了两个关键参数
Max refinement steps，控制细化次数，填1 → 1/2网格；填2 → 1/4网格；填3 → 1/8网格，依此类推
Transition zones ，过渡区域的网格层数，控制粗网格到细网格之间的“缓冲带”长度，值越大过渡越平缓
参数搭配建议
前提：Max refinement steps > 1，否则 Transition zones 无效
如果用 1/2网格策略，Transition zones 建议设为 2的倍数，网格更均匀

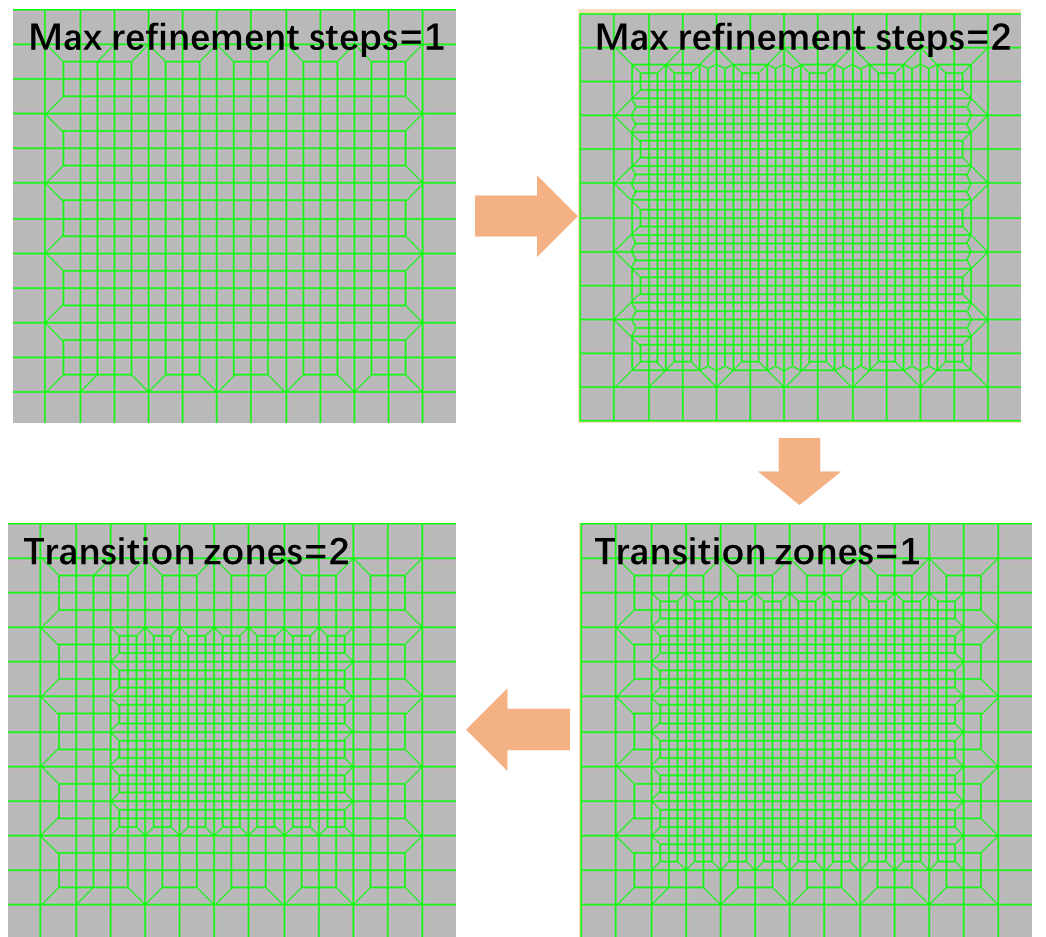

参数对比示意
四、模式三：Trias —— 三角形网格专用
四、模式三：Trias —— 三角形网格专用
如果模型本身就是三角形网格（Tria），或者你希望最终生成三角形细化网格，用这个模式。

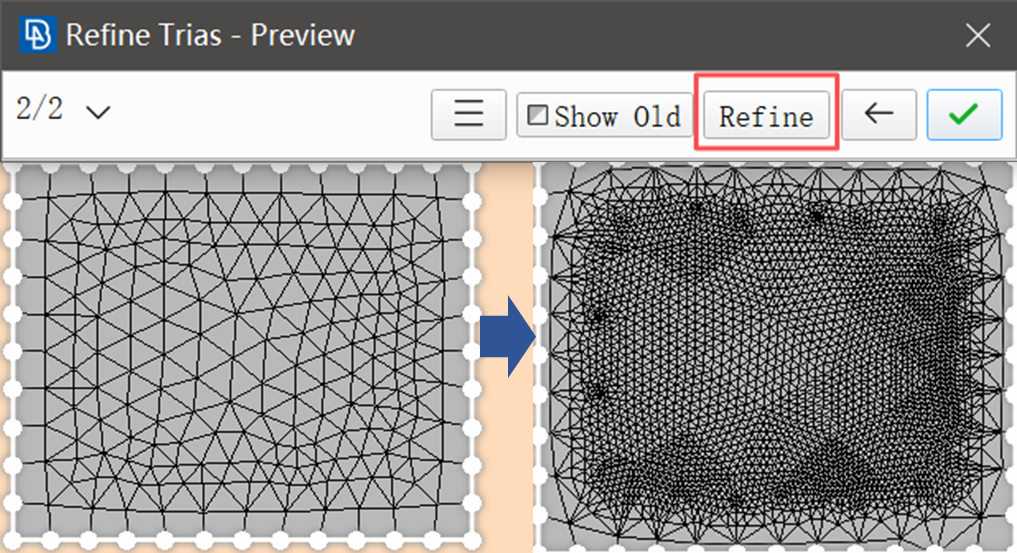

操作非常简单：选择需要细化的三角形单元 → 执行细化 → 重复操作直至达到目标密度。
与其他两种模式不同，Trias细化没有策略选项，每一次操作就是对选中三角形进行一次四分细化（1个三角形 → 4个三角形）。需要更细就再选再细化，简单粗暴。

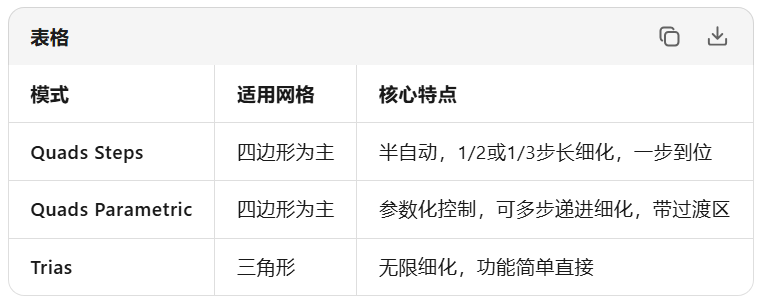

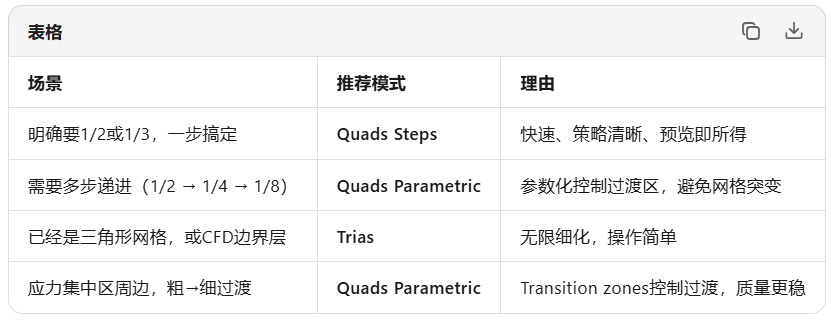

五、三种模式怎么选？
五、三种模式怎么选？
