扬声器频响仿真 5 秒出结果？ConeLab v1.0 上手实测

做扬声器这些年，最让人头大的事不是设计，是等。

换了一批振膜材料，想看哪种听感更稳；改了一下锥盆曲面，想知道对频响曲线影响多大；球顶高音刚开模，想在打样前心里有个数。把这些丢给仿真，回复常常是下周。

不是工程师拖，是真慢。一套完整仿真要同时跑结构、磁场、声辐射、流固耦合，传统工具动不动几十分钟到几小时。调一轮参、等一轮结果、复盘再调一轮，等真定下来的那天，两周已经过去了。

最近 ConeLab v1.0 出来了，扬声器频响仿真工具，5 秒出结果，免费。我花了一晚上玩了一下，把我觉得值得讲的东西记下来。

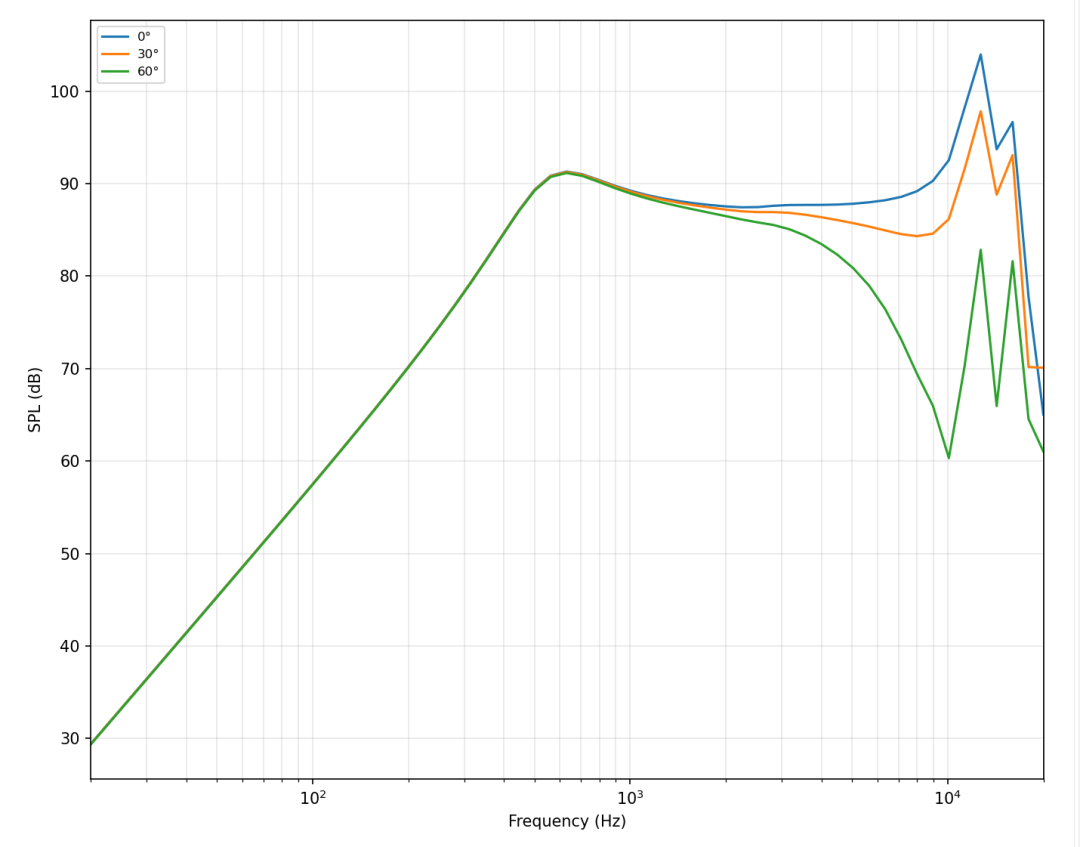

[图 1：频响对比，0°/30°/60° 三角度]

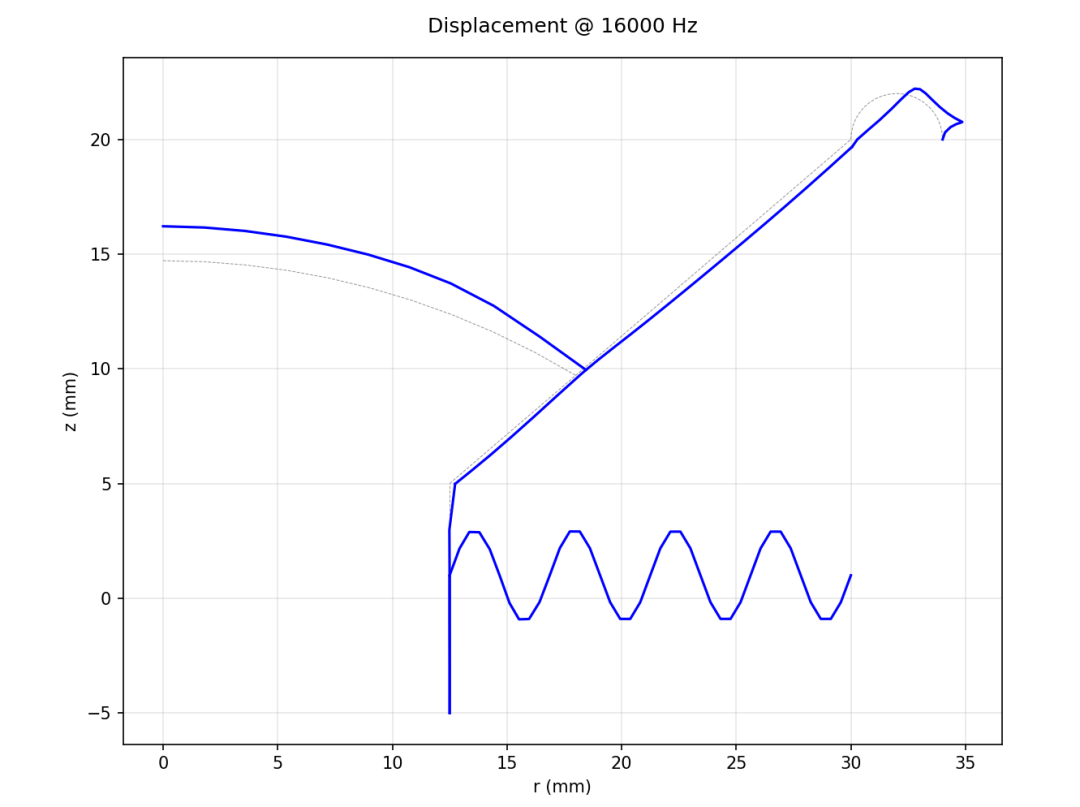

[图 2：16kHz 处的 振型图]

一、它能算啥

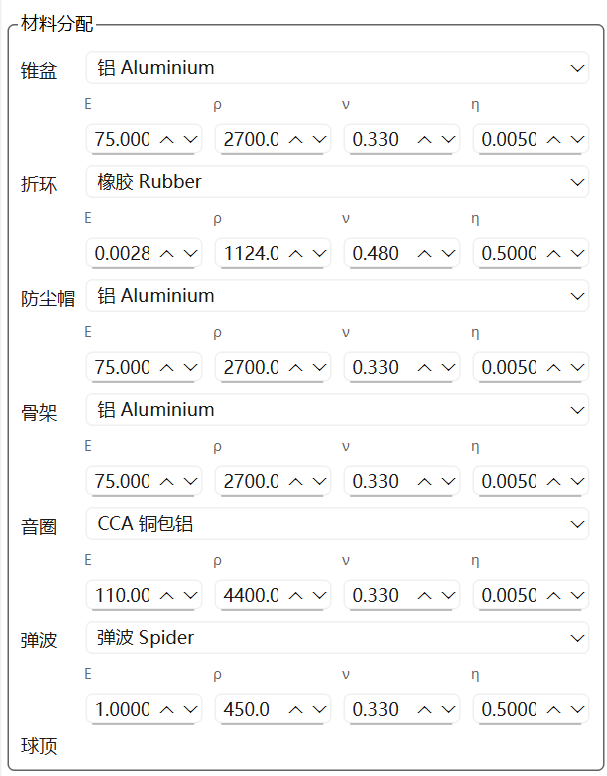

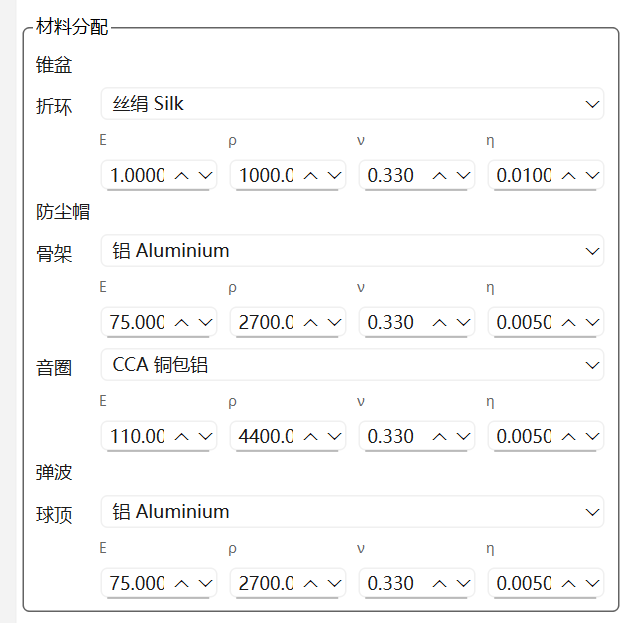

面向两类对象：锥盆扬声器、球顶高音。单悬挂、带弹波都能跑。部件自带常用材料默认参数，新手开箱即用；想自己改几何、改材料、改阻尼也都能改。

弹波可选，也就是说单悬挂扬声器也可以仿真

输入振膜几何+材料参数，一次仿真出：

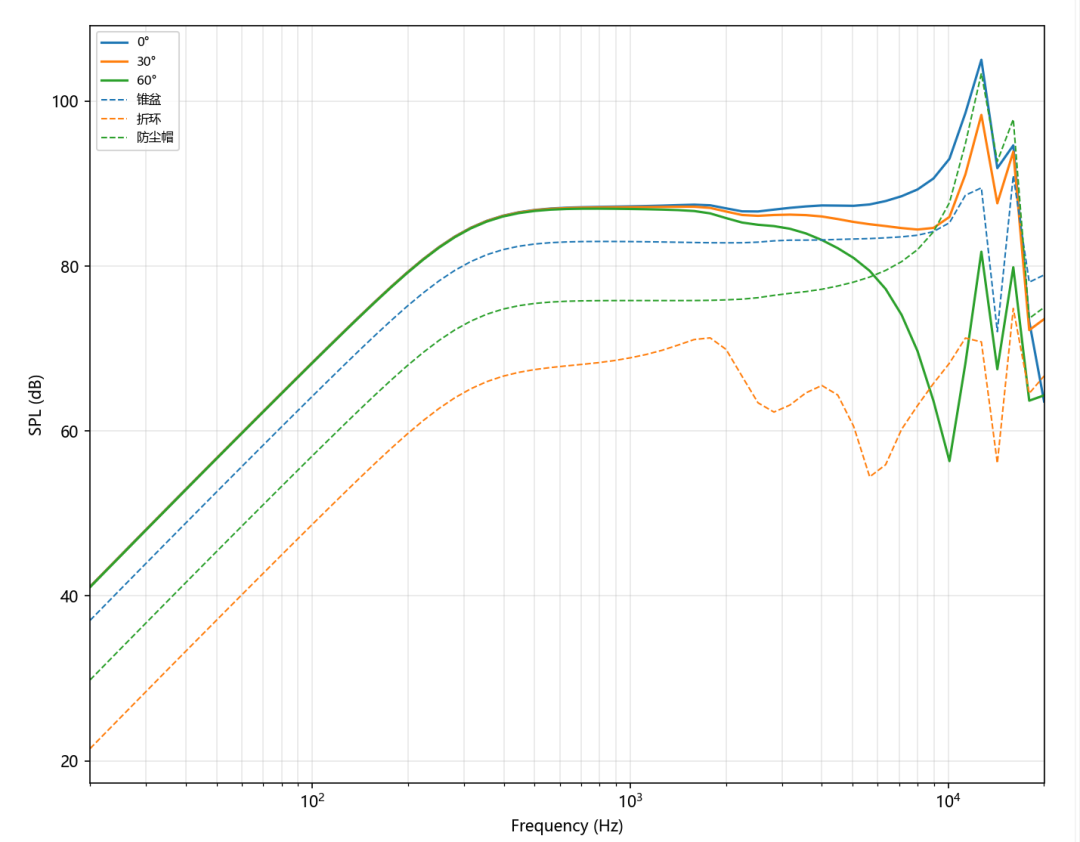

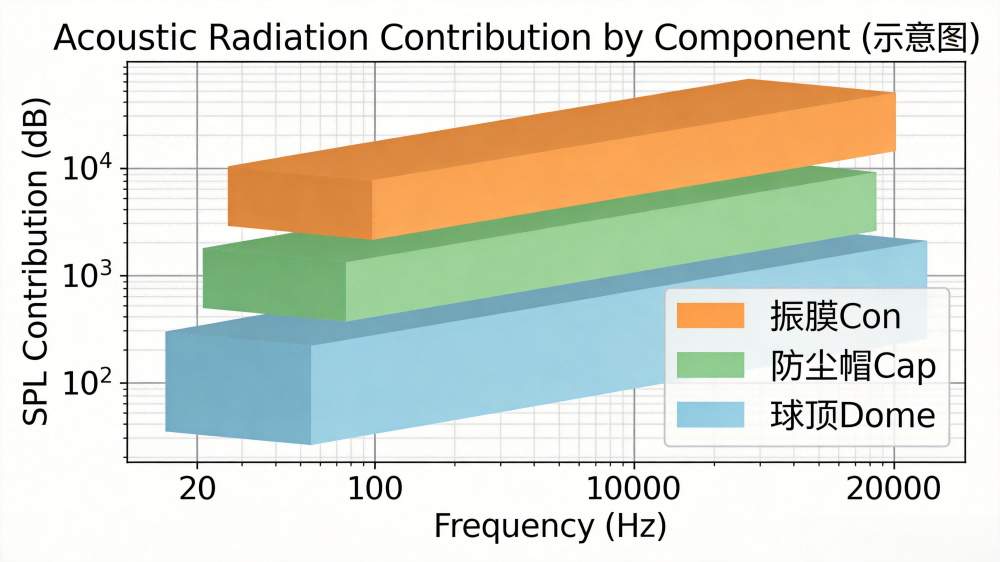

0°/30°/60° 三角度 SPL 频响对比，支持拆分各部件的声辐射贡献。这个功能值得单独说一句——传统仿真里这件事要靠后处理脚本自己叠，工程师大多靠经验猜某个峰是来自振膜、球顶还是防尘帽。ConeLab 直接拆开给你看，频响问题排查从"凭经验"变成"看图"。

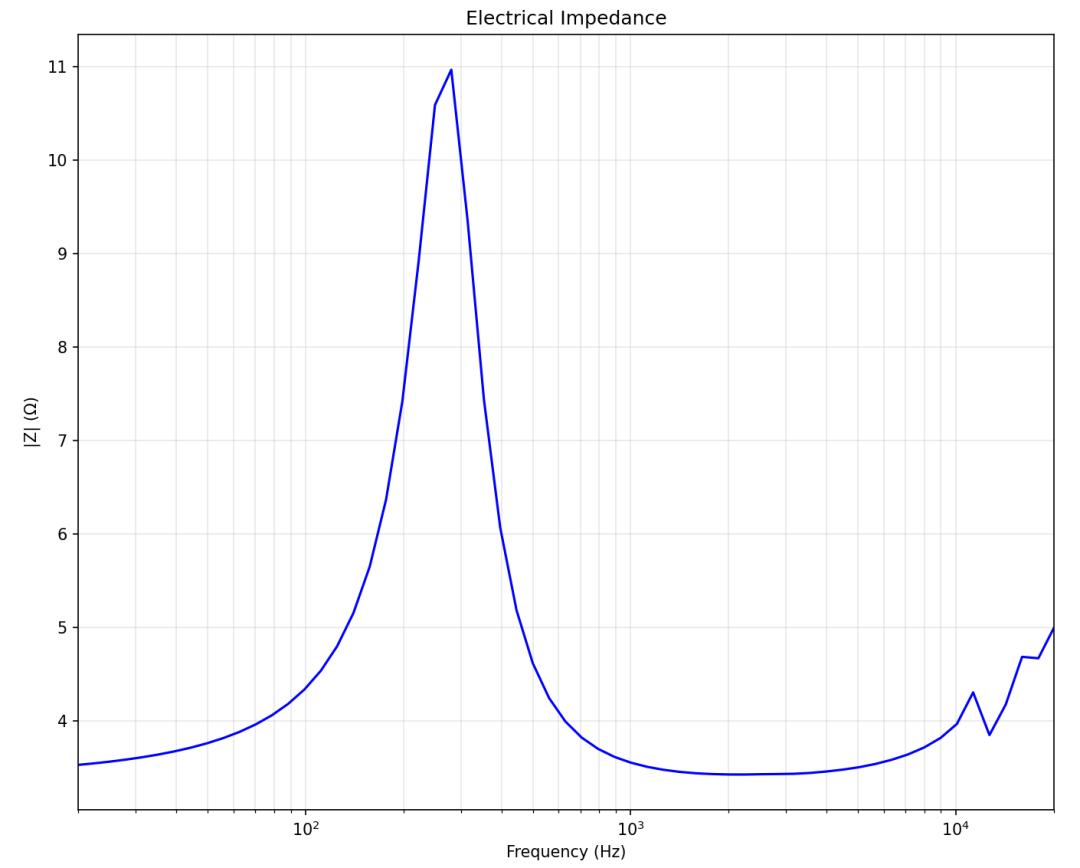

电阻抗 |Z(f)| 曲线，如下图：

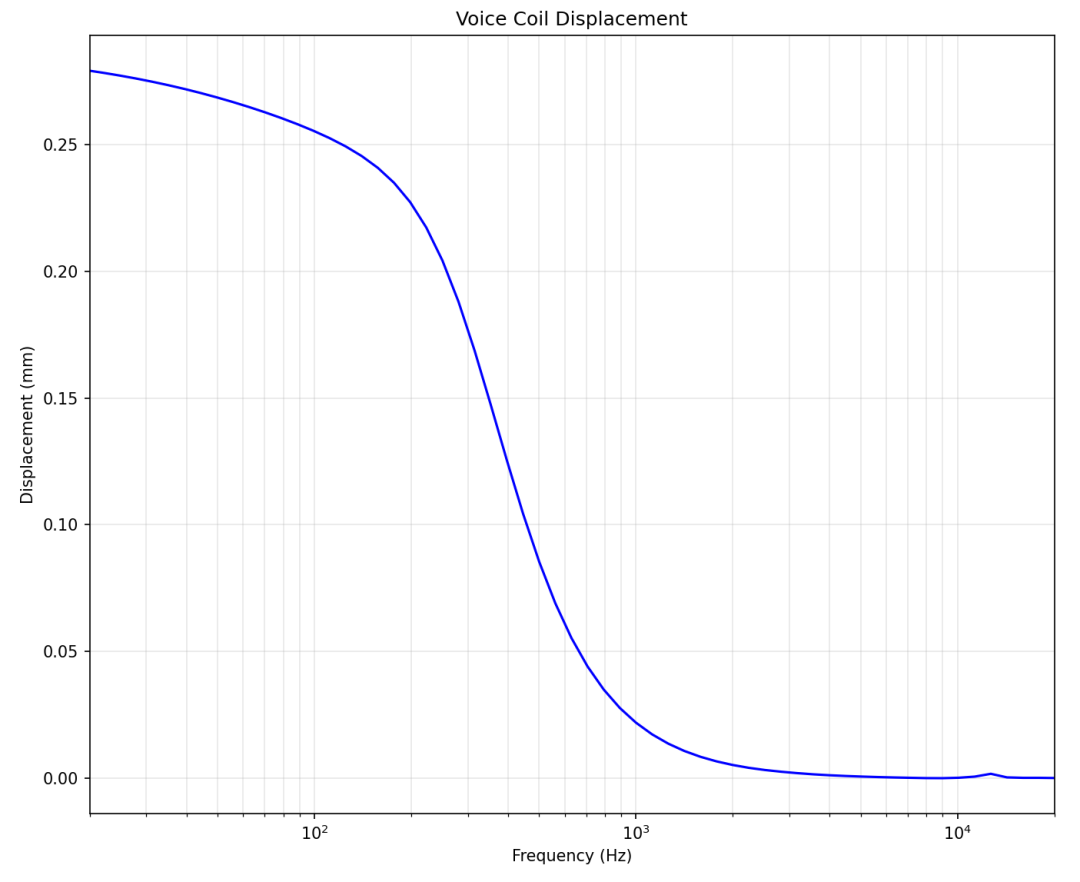

音圈位移随频率变化，如下图：

任意频率下的振型位移图，比如 16 kHz 下肉眼就能看到局部谐振位置。

完整 T-S 参数：fs、Qms、Qes、Qts、Vas、Cms、Rms。

各部件质量、Mmd、Mms，方便跟实物对比校准。

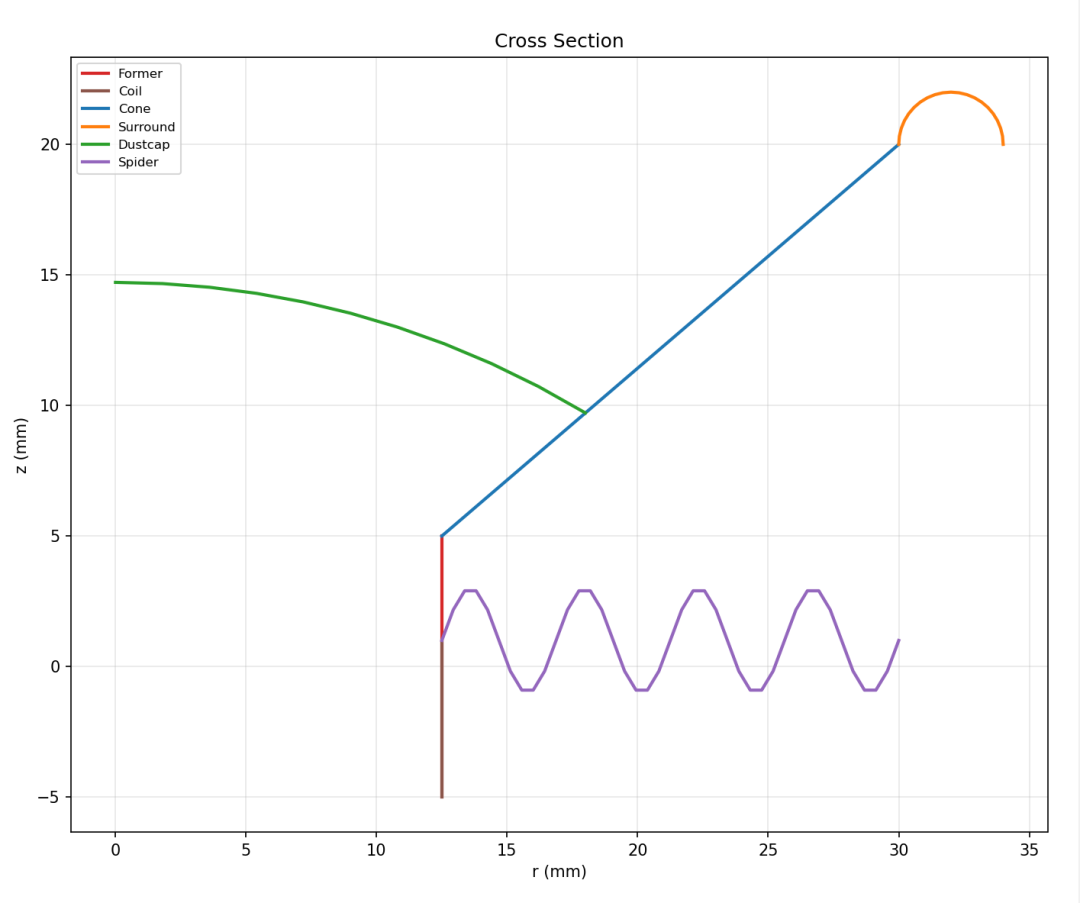

项目能存能开，能导出 DXF 截面 CAD、CSV 曲线数据、还有一份 HTML 仿真报告——发邮件、贴文档都现成。

二、5 秒是不是噱头

说实话，看到 5 秒我第一反应也是"是不是精度换速度"。

翻了一下它的求解器栈，不是玩具。结构上用 Kirchhoff 轴对称薄壳有限元法——薄壳理论本来就是描述振膜这种"厚度远小于半径"壳体的标准模型，轴对称利用了锥盆的旋转对称性，只算一个截面绕轴 360°，计算量是三维模型的几十到几百分之一，这就是 5 秒能成立的根本原因。复弹性模量阻尼把材料内耗算进频响，没这一项谐振峰附近会偏硬。声辐射用 Rayleigh 积分加等效活塞加声阻模型，翻译成人话就是：把振膜切成无数小面元，每个面元当小活塞往空气里推声压，再把所有贡献叠起来。声阻模型补上空气"推回去"那部分力。

和 COMSOL 对比，空气负载和整体曲线都吻合。在适用范围内可以信。

1、为什么要单讲一下"免费"

免费在公 众号标题里太常见了，本来不打算讲。但 ConeLab 这件事放在行业里看，确实有点不一样。

COMSOL 多物理场模块按年订阅几万到几十万，模块另算。ANSYS、LMS/KLIPPEL 走的是高端电声仿真加测量路线，硬件软件打包下来百万级。Actran 是头部车企和航空院所用得起的那一档。

小型声学团队、Hi-Fi 厂牌电声工程师、做毕业设计的同学、刚入行的爱好者——这批人长期被挡在仿真门外，过去只能靠经验公式、或者干脆买高价设备反推。

ConeLab 把这条路打开之后，5 秒出结果就不只是速度问题，是把仿真从一种特权变成一种日常习惯。一个人一天能跑几十轮选型，研发节奏整个变掉。

2、最适合三种场景

1、振膜材料选型对比。同一只扬声器换 3 种材料，过去要 3 套完整仿真，现在 3 轮加起来不到 1 分钟。

2、评估锥面形状（直/凸/凹）对频响的影响。经典"看一眼曲线再决定要不要改模具"的问题，工具直接给多角度频响对比。

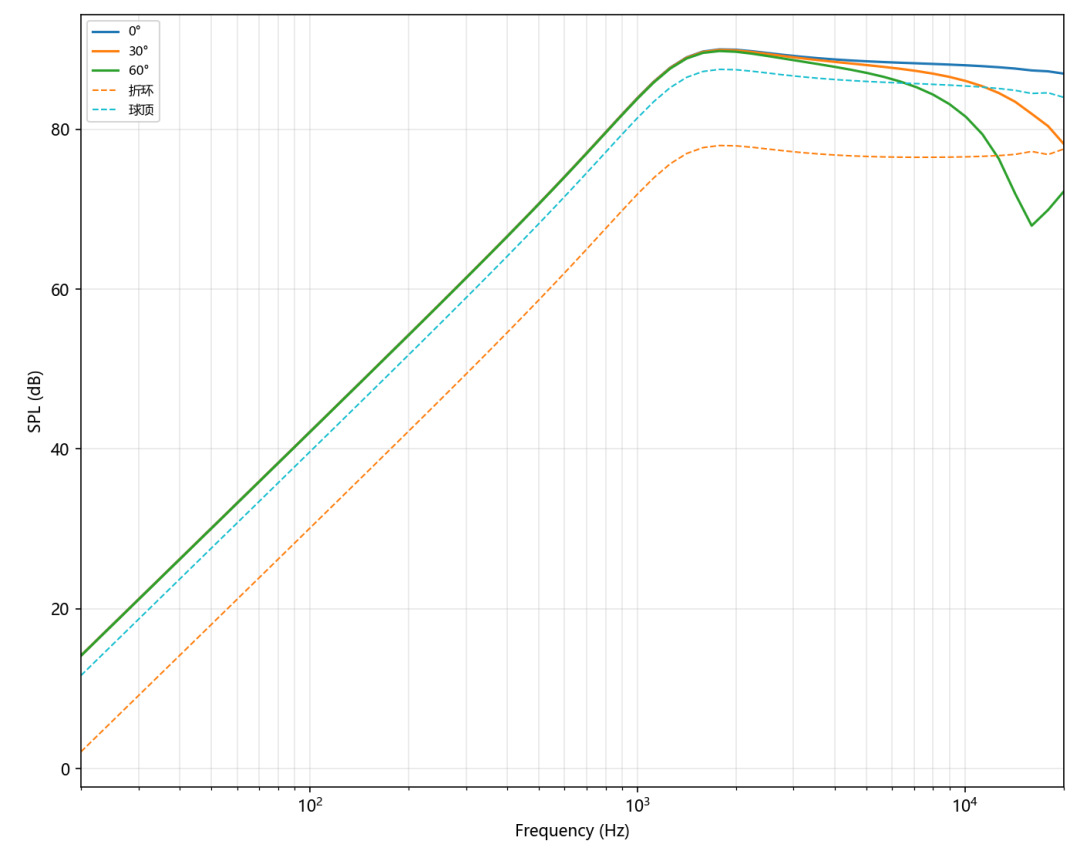

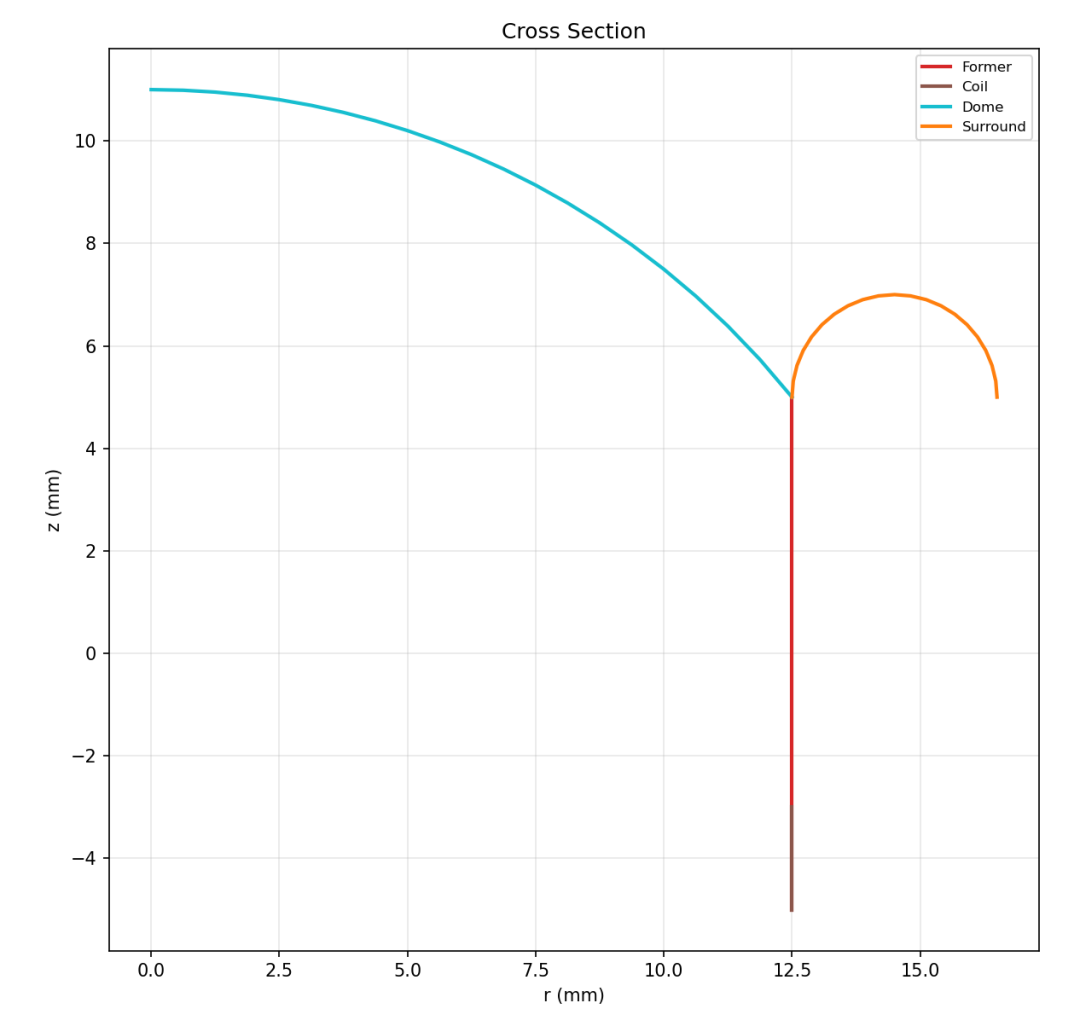

3、球顶高音频响快速预测。结构相对简单但仿真链条不短，ConeLab 把它压到秒级。

3、几个上手细节

第一、默认参数其实已经够用。如果只是想先看看"这个扬声器大致啥样"，直接按默认跑一次就行，跑完看 T-S 参数和频响大曲线，心里就有数了。

第二、想看某根频响曲线到底是哪个部件贡献的，把"声辐射贡献拆分"打开——这是 ConeLab 和同类工具拉开差距的地方。改一处几何、调一个材料，立马能看到对频响的具体影响，调试节奏完全和思考同步。

第三、结果别忘了和实物对比。仿真给的是"理论形状"，跟真样品测出来的频响一定有偏差，但形状和峰谷位置应该对得上。对得上的话，调参方向就是对的；偏差大就得回头检查是不是漏了某项物理。

4、也说一下边界

5 秒出结果不意味着能替代所有仿真。ConeLab 适用范围是轴对称薄壳假设下的频域线性分析，盆架不对称、大动态非线性、磁路非线性、悬挂非线性这些场景不算。定位成研发加速器和方向判断器比较合理，终极裁判不是它。

但能 5 秒验证一个想法这件事本身，意义比工具本身大。从"做一次仿真等一周"到"想一个想法立刻看频响"，这是真实的节奏变化。

点击下载：ConeLab v1.0

六、几套值得跟的课

ConeLab 跑得再快，它也是个工具，工具的尽头还是要回到工程能力。下面笔者在仿真秀平台上主讲的COMSOL声学视频教程，和 ConeLab 形成互补——前者给你 5 秒出结果，后者教你理解结果、做出更好的设计、写出能落地的代码。正值仿真秀主办2026知识狂节期间，300+精品课1元起- 50本仿真实体图书免费送，请识别下方二维码查看详情。

1、从声学工程师必备的 MATLAB 编程技巧

适合想把仿真从"按按钮"升级到"自己写工具"的人。辜磊把十几年的声学工程经验拆成 5 个模块：MATLAB 基础 → 声学数据处理与可视化（频响曲线、指向性图、瀑布图）→ 信号处理（FFT、滤波器、A 计权）→ App Designer 开发 GUI → 综合实战。最实在的部分是"自动处理 Klippel 测试数据"、"T-S 参数计算小工具封装成 App"这两个案例——和 ConeLab 输出物天然衔接，ConeLab 算完频响，MATLAB 课教你批量处理、定制可视化、做出报告。

课程入口：https://www.fangzhenxiu.com/post/13133414

2、扬声器 2D 和 3D 仿真 APP 工具（基于 COMSOL 6.3）

这门课是 ConeLab 之外的另一个解法——基于 COMSOL 6.3 做的扬声器一键仿真 APP。2D 轴对称模型做快速验证，3D 全模型做高精度还原，覆盖磁路、结构、频响、阻抗全链条。和 ConeLab 的区别是：ConeLab 5 秒出结果是日常工具流，这门课教你进 COMSOL 内部改 App、加自定义参数，适合要把仿真落到企业研发流程里、还要和实物对标的工程师。¥499，2 讲，42 分钟，单价很友好。

课程入口：https://www.fangzhenxiu.com/course/12115490

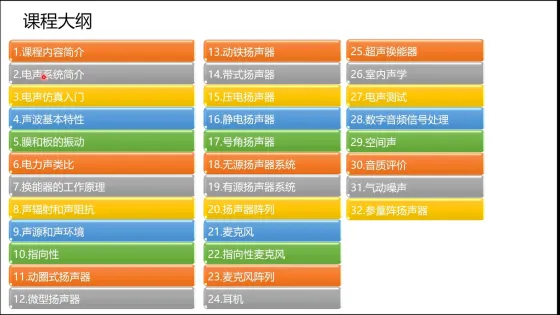

3、 如何成为电声高手——COMSOL声学仿真32讲
