在生物力学、骨科医疗、运动科学等领域，踝关节有限元仿真是科研论文、产品研发、临床研究的核心手段——从骨骼、韧带的模型构建，到材料参数设置、载荷施加，每一步都考验实操能力，而很多人卡在“建模不收敛、结果失真、流程混乱”，浪费大量时间。
笔者原创《Abaqus裂纹扩展与断裂专题实战课》，不仅覆盖裂纹模拟核心，更延伸生物力学仿真全流程，结合完整的踝关节有限元仿真案例，手把手教你搞定从模型建立到结果分析的每一个关键步骤，无论你是科研党写论文，还是工程党做项目，都能直接复用技巧、高效落地！
一、核心理论讲解：筑牢生物力学仿真根基
踝关节仿真看似复杂，核心是掌握“模型构成+参数逻辑+分析原理”，课程遵循“理论够用、服务实操”原则，摒弃冗余推导，聚焦踝关节仿真必备理论，让你快速理清逻辑，避免因理论缺失导致的实操踩坑。
1. 生物力学仿真核心逻辑
踝关节有限元仿真的核心，是还原人体踝关节的真实受力状态，通过模拟骨骼、韧带、软骨、足底筋膜的相互作用，分析结构应力分布、变形规律，为骨科修复、运动损伤预防、医疗产品设计提供数据支撑——这也是Abaqus仿真的核心价值，精准还原真实工况，输出可靠数据。
2. 模型构成与材料特性理论
踝关节有限元模型由骨骼、韧带、软骨、足底筋膜四部分组成，每一部分的材料特性差异显著，直接决定仿真结果的准确性，这也是课程重点讲解的核心知识点：
·骨骼：刚性较强，弹性模量高，是受力的核心部件，重点分析胫骨、腓骨的应力分布；
·韧带、足底筋膜：弹性适中，主要起到连接、缓冲作用，材料参数需贴合人体实际；
·软骨：弹性模量低，起到减震、减少摩擦的作用，是仿真中容易忽略但关键的部件。
3. 分析步与边界条件核心理论
很多人做踝关节仿真时，常出现“分析步选择错误导致结果失真”“边界条件设置不当导致模型不收敛”，课程重点讲解适配生物力学仿真的核心理论：
·分析步选择：针对踝关节这类复杂生物模型，动力隐式分析步是最优选择，可解决静力学、动力显式分析结果不佳的问题，兼顾精度与收敛性；
·边界条件逻辑：需贴合人体实际受力，设置合理的接触对、耦合点，确保部件间相互作用符合生理规律，载荷施加需模拟人体实际受力（如竖直向下的集中力）。
二、案例实操讲解：踝关节仿真全流程手把手教学
理论落地实操，才能真正掌握技能！课程结合完整的踝关节有限元仿真案例（基于Abaqus 2025），拆解从模型建立到结果分析的全流程，每一步都有详细操作，小白也能轻松上手，直接复用至自己的科研或工作中。
1. 踝关节模型建立（实操核心步骤）
模型建立是仿真的基础，课程详细演示四大部件的建模技巧，重点讲解关键细节，规避常见错误：

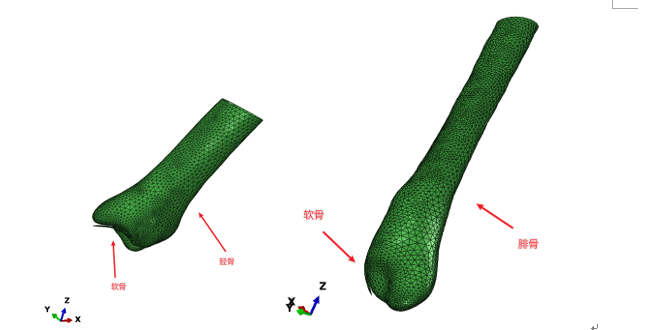

1.部件拆分：明确骨骼、韧带、软骨、足底筋膜的几何形态，分别创建部件，对应文档中四大部件示意图；
2.重点部件细化：针对胫骨、腓骨这两个核心受力部件，进行几何优化，确保模型贴合人体解剖结构；
3.网格处理：无需手动划分网格（外部带入模型），重点检查网格质量，确保应力捕捉精准，避免网格问题导致的结果失真。
2. 材料参数与分析步设置（关键实操）
材料参数和分析步设置，直接决定仿真结果的合理性，课程结合文档中的材料属性表，手把手教你参数赋值与分析步调试：
·材料参数赋值：按照表格中的密度、弹性模量、泊松比，为四大部件分别赋值，确保材料特性贴合人体实际（对应文档表1-1）；
·分析步设置：选择动力隐式分析步，关闭几何非线性，优化最大最小分析步增量，提升模型收敛性（对应文档图1-8、图1-9）。
3. 边界条件与载荷施加（贴合实际工况）
边界条件和载荷施加，需严格遵循人体踝关节的实际受力状态，课程详细演示操作流程，避免与实际脱节：
·接触对设置：创建4对接触对（腓骨与软骨、胫骨与软骨、距骨间接触），确保部件间相互作用符合生理规律（对应文档图1-10、图1-11）；
·耦合点设置：在骨骼顶端设置参考点并耦合，用于施加边界条件，确保载荷传递均匀（对应文档图1-12）；
·载荷施加：在耦合点施加竖直向下的600N集中力，模拟人体站立时的踝关节受力（对应文档图1-13）。
4. 结果分析与问题排查（落地关键）
仿真的最终目的是获取可靠数据，课程教你解读分析结果、排查常见问题，确保仿真结果可应用于科研或工作：

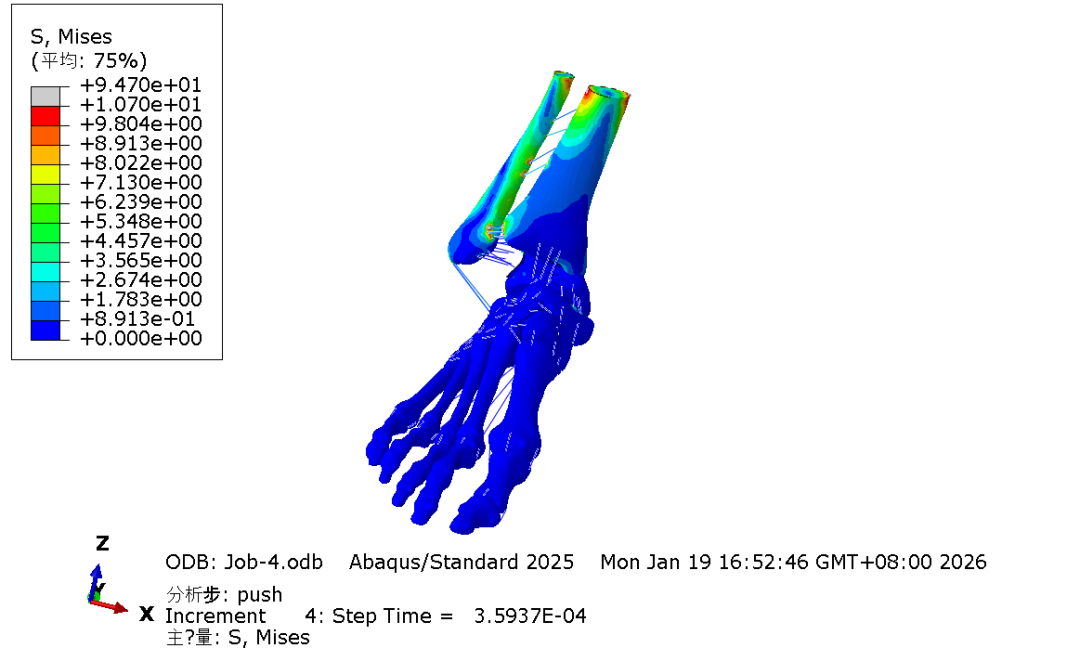

·结果解读：分析应力云图，明确胫骨、腓骨的应力分布，读取最大应力值（文档中最大应力94MPa），结合实验数据进行修正（对应文档图1-14）；
·常见问题排查：针对“模型不收敛”“结果失真”等痛点，给出解决方案——如优化分析步增量、核对材料参数、调整接触对设置，高效避坑。
