ANSA 电子元器件建模提效：处理思路与使用技巧

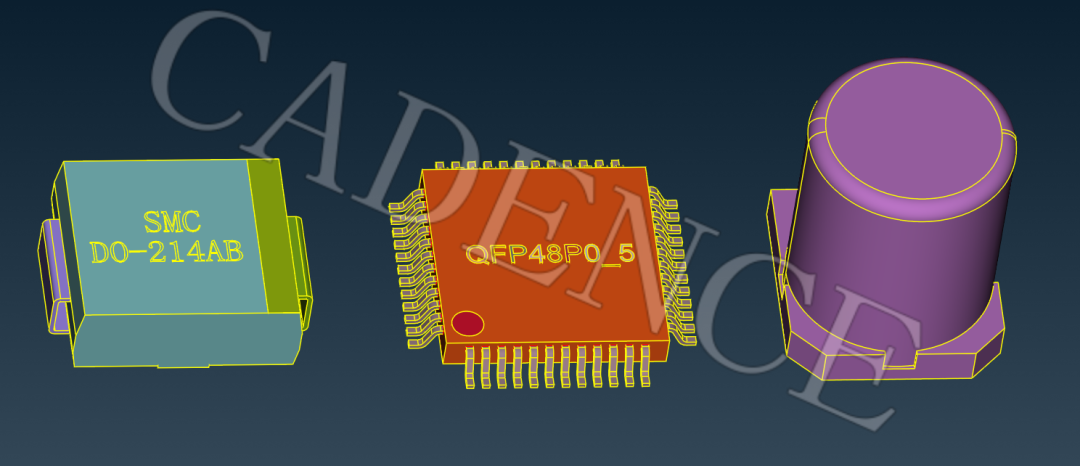

图 1：三种常见元器件（SMC，QFP，圆柱电容）
因此，更高效的电子元器件建模，通常遵循这样一条主线：先清理几何，再修复连接；先控制关键区域，再扩展至整体；对于重复结构，优先复用。
参考视频演示
1.
几何特征识别与清理要先行
几何特征识别与清理要先行
在建模过程中，许多网格质量问题往往并非出现在网格生成阶段，而是源于前期几何处理不充分。对于电子元器件这类特征密集且尺度跨度较大的模型，若在初期保留过多非必要细节，后续就容易干扰网格流，导致节点分布不均、单元质量不稳定，并增加体网格生成难度。
以 Logo、小碎面、小圆角这类非必要特征为例，这些特征通常不是分析重点，却可能改变网格流向、增加分区复杂度，甚至在体网格阶段引发额外问题。因此，正式处理前应先结合模型最小特征尺寸等参数，合理设置显示精度与容差，并利用 Features 识别和清理非必要特征。

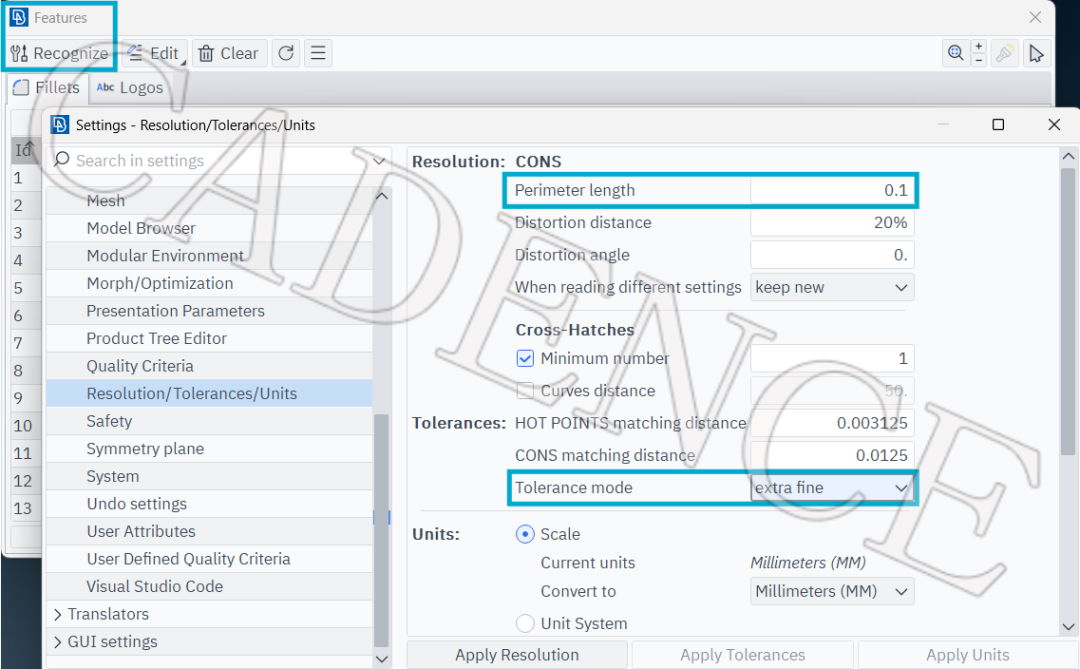

图 2：Resolution & Tolerance 设置
及 Features 特征识别处理
通过这一步，可以更稳定地捕捉模型中的细小特征、连接关系和局部边界，为后续补面、切分以及网格控制提供更加可靠的几何基础。
2.
连接关系的修复应前置处理
连接关系的修复应前置处理
在 SMC 和 QFP 等器件中，网格处理的难点通常集中在 PIN 与本体的连接区域，而非主体本身。若过渡区域连接不合理，后续面网格和体网格的处理成本都会明显增加。
因此，这一步应尽量前置。Compatible Flanges - Fuse 的使用重点，不是简单合并更多边界，而是在保留必要特征的前提下，建立更合理的连接关系。参数设置应结合模型局部间隙和特征保留要求综合确定。

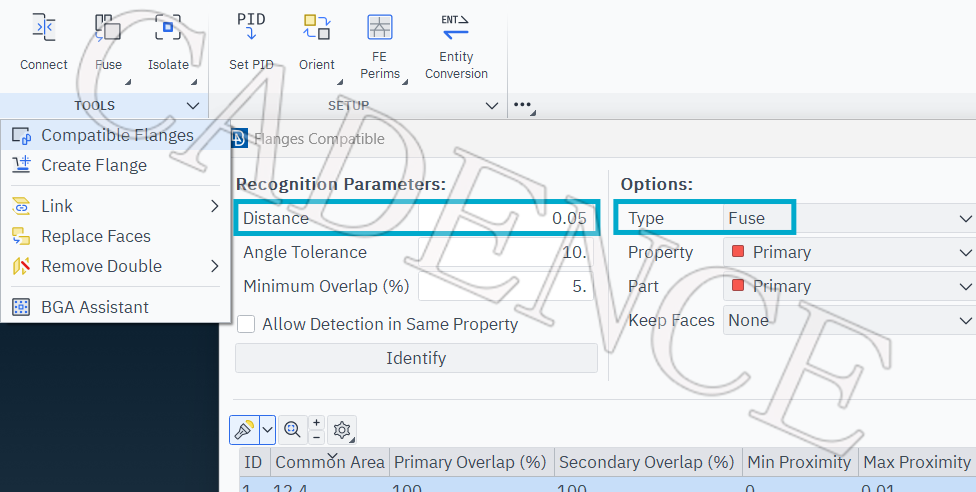

图 3：Compatible Flanges – Fuse 功能
处理完成后，还需检查边界是否连续、局部过渡是否自然以及关键特征线是否得到保留。前期连接关系处理得越稳定，后续网格流就越容易受控。
3.
关键区域需要优先控制
3.
关键区域需要优先控制
在电子元器件中，PIN 往往是最需要优先控制的区域。这类区域尺寸小、结构细，且常位于连接、载荷传递与结果评估的关键位置，一旦局部网格质量失控，整体模型质量和结果可信度都可能受到影响。因此，更稳妥的做法通常是优先处理 PIN 区域的网格，再扩展到主体区域。
在关键区域处理时，可以借助 Map Block 进行体网格分块。对于 PIN 这类尺寸较小且规则性较强的区域，通常需要先结合相关功能调整局部面网格，建立合理的映射基础，再据此生成更规整、更稳定的体网格。

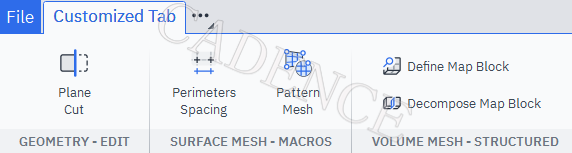

图 4：常用功能组合
在实际处理中，Plane Cut、Perimeters Spacing 和 Pattern Mesh 是一组较为高效的常用组合，适合按流程配合使用。
Plane Cut：
先优化区域拓扑
许多区域之所以难以映射，并非因为几何本身复杂，而是现有拓扑条件尚不适合映射。Plane Cut 的作用，是对局部区域进行合理切分，将其调整为更规则、更易控制的形态，为后续映射体网格奠定基础。
Perimeters Spacing：
再控制边界节点分布
如果边界节点分布不合理，后续网格往往难以保持规律性。Perimeters Spacing 的作用，是在映射前预先定义边界离散方式。对于 PIN 这类尺寸较小且重复度较高的结构，这一步尤为关键。
Pattern Mesh：
最后提高局部网格规整性
在前两步完成局部切分与边界离散控制后，Pattern Mesh 才能更稳定地生成规整、可控的局部网格。
这一阶段的核心成果，不仅是获得一个满足要求的局部网格结果，更是在建立一套可复 制的局部网格控制方法。

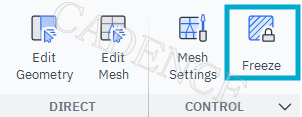

图 5：Freeze 功能
当 PIN 或其他关键区域达到预期后，建议先执行 Freeze，再进行整体 Update。其作用在于保护已完成的局部优化结果，避免整体调整时破坏关键区域已有的网格规律。
对于 SMC，这意味着可以优先保证 PIN 区域质量，再根据分析需求对主体区域适当粗化；对于 QFP，则有助于为后续 PIN 样板复用建立稳定基础。
因此，Freeze 不只是一个局部操作，更体现先锁定重点，再推进整体的处理思路。
4.
重复结构应优先复用结果
重复结构应优先复用结果
QFP 模型的典型特征在于 PIN 数量多、形态相近且排列规整。对于这类结构，最耗时的往往不是主体处理，而是大量相似引脚的重复建模。若逐个区域单独处理，不仅效率低，也难以保证结果一致。

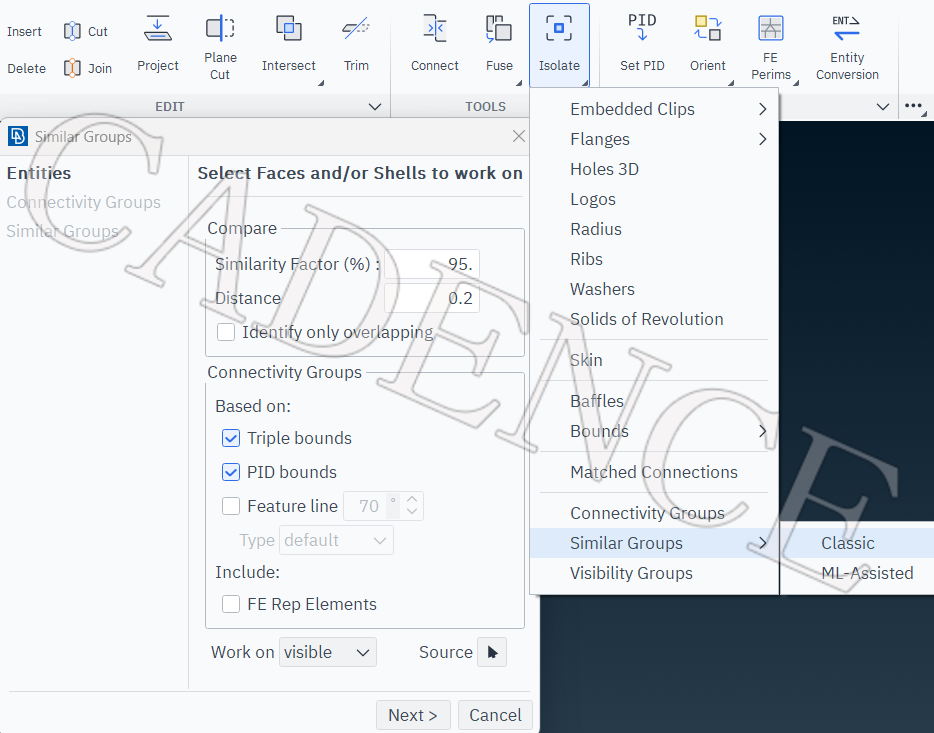

图 6：Isolate - Similar Groups （Classic）功能
这种方法的关键，在于把处理重点从重复操作转向标准样板的建立。只要样板建立正确，后续的处理效率和结果一致性都会明显提升。
5.
处理方法要匹配结构特征
处理方法要匹配结构特征
虽然电子元器件建模可以遵循统一主线，但具体方法仍需结合不同器件的结构特征加以选择。
对于圆柱类结构，Stack Mesh 更适用于这类具有明显层叠关系和轴向特征的几何，因为它能够顺应模型自身的堆叠方向生成网格。在具体处理中，可结合目标单元尺寸与结构高度，通过 Step Length 参数控制堆叠方向上的分布，以调整网格数量；若结果不够理想，还可结合 Database 右键菜单中的 Erase Solids、Redistribute 等功能，对局部网格进行再分配。

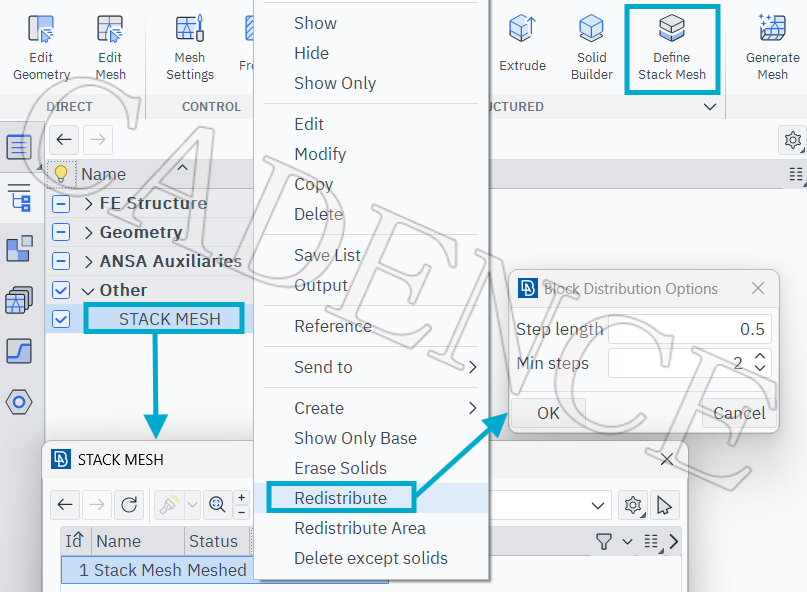

图 7：在 Database 里调整 Stack Mesh 参数
这也表明一个基本原则：总体流程可以统一，但具体处理方法必须与几何结构特征相匹配。
6.
典型元器件处理思路小结
典型元器件处理思路小结

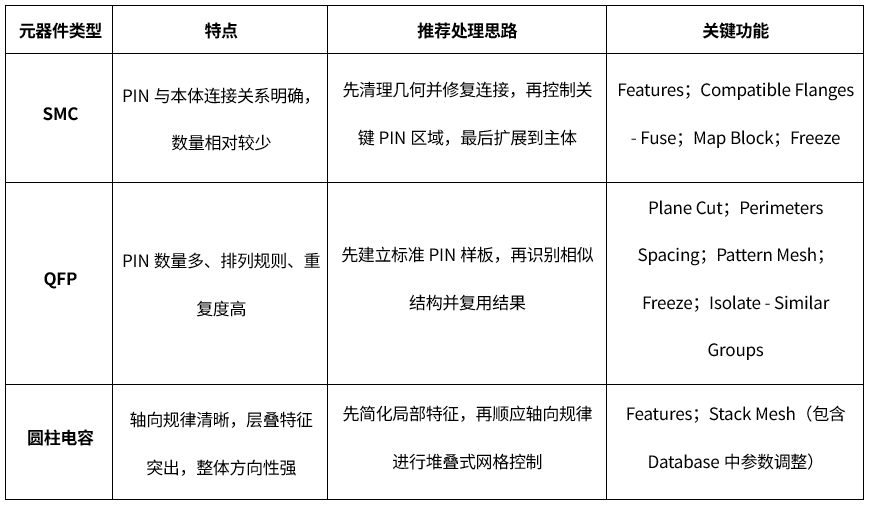

表格 1：典型元器件处理思路对比
总结
总结
从具体功能来看，Fuse 对应连接处理，Map Block 及相关组合功能对应关键区域控制，Isolate - Similar Groups 用于重复结构复用，Stack Mesh 则体现了处理方法与结构特征的匹配关系。只有将这些功能纳入一条清晰的处理流程，电子元器件建模才能真正具备稳定性、效率和可复用性。
随着相关建模任务的增加，这套处理思路还可进一步整理为 ANSA 自动化流程，将重复性工作逐步固化为脚本或工具。这也意味着，建模提效不仅是操作层面的优化，更是方法沉淀和工程化能力建设。
