BQ路基路面自动化设计平台上线标准横断面一键绘制程序

28天前浏览197

BQ路基路面自动化设计平台虽然已经实现了大部分的重复工作自动化，最近还是列了一个新的产品名单及愿望，下半年实现更多的路基路面设计自动化+重复工作量一键完成的同时生成相应的工程数量表，并且分片区对路基路面通用图进行标准化设计，顺序依次是西北、西南、华北及华南，有条件按照省为单位进行编制。

今天和大家分享的是标准横断面图一键绘制程序，为了贴合大家的设计习惯，大家可以将之前的其他标准横断面图cad导入到程序中，程序仅修改主断面的尺寸，但是边坡、边沟、排水沟等均采用用户导入的参考cad，这样可以适用于任何地区。

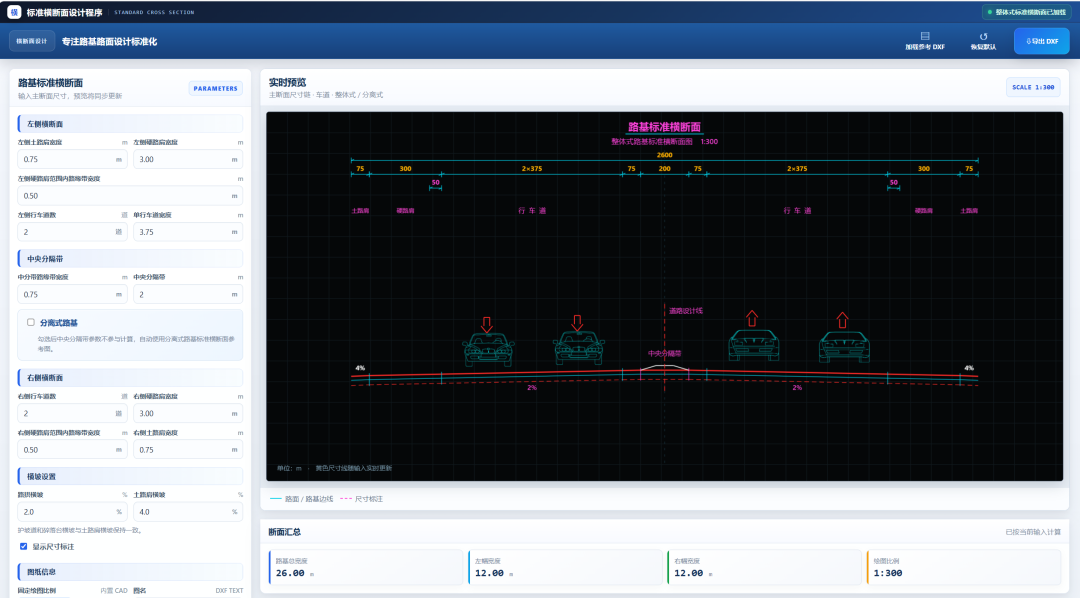

操作界面如下：

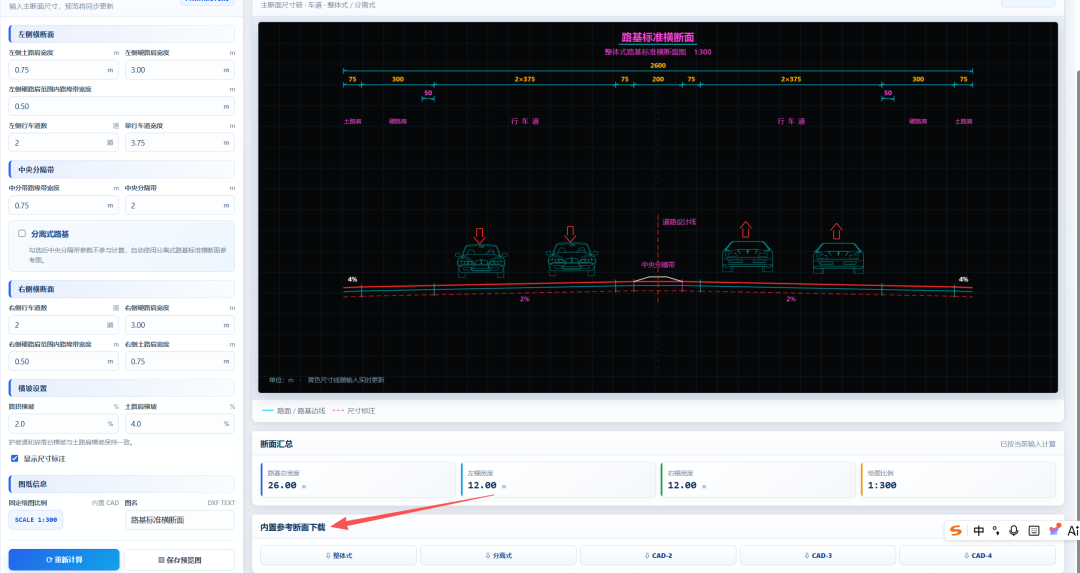

预览界面也仅显示主断面尺寸，对应修改，右上角可以导入参考cad，如没有的话，平台也提供不同等级路、整体式和分离式路基标准横断面模版，可以在此基础上修改。

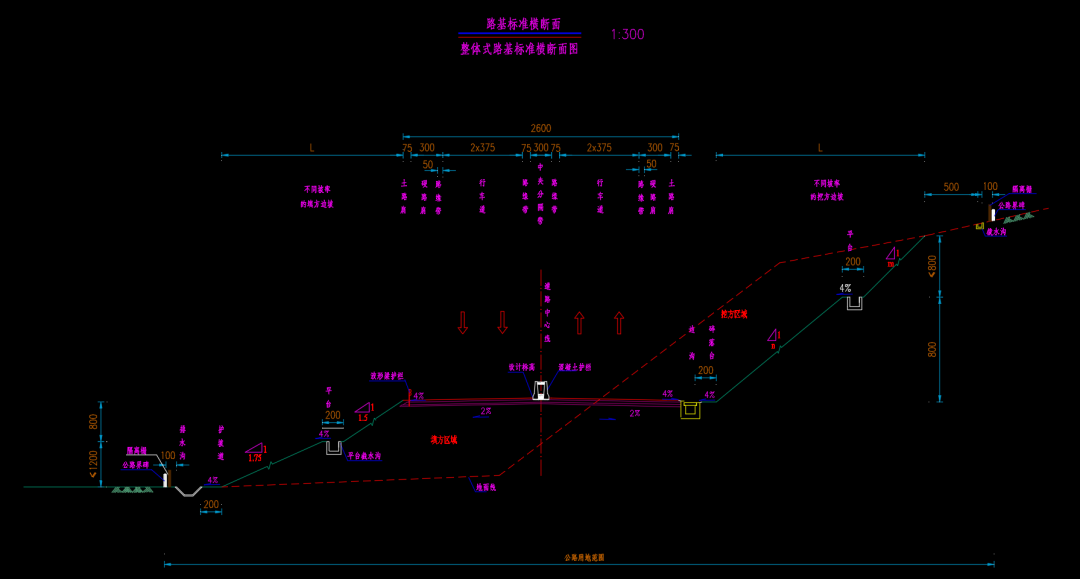

如未导入默认程序模版直接采用，如我绘制双向四车道高速公路的标准横断面，定义土路肩、硬路肩、行车道、中分带及路缘带宽度、路拱横坡后，然后直接点击导出dxf。导出结果如下：

前后耗时不超过一分钟，并且还提供了多个车型示意图，用户可以根据自己的要求将车型示意绘制在标准横断面中，完全等比例操作，结合A3图纸，目前推荐1:300比例尺，后续会继续更新完善多个比例尺。大家敬请期待，目前标准横断面绘制程序已归纳到自动化设计平台中，后面一般路基设计图绘制程序、低填浅挖、特殊路基等设计图绘制程序会依次上线！大家敬请期待！

来源：博强路基路面设计
