群友的问题 | 恒流源三极管异常倒灌

这个问题是群友分享的，也是一个比较有意思的问题，在群里呆久了真是发现各种各样的问题都可能会出现。这些问题有的挺明显的，大多数都是处于对器件的不完全理解，本期就是一期挺有意思的异常分析。

电路图分析：

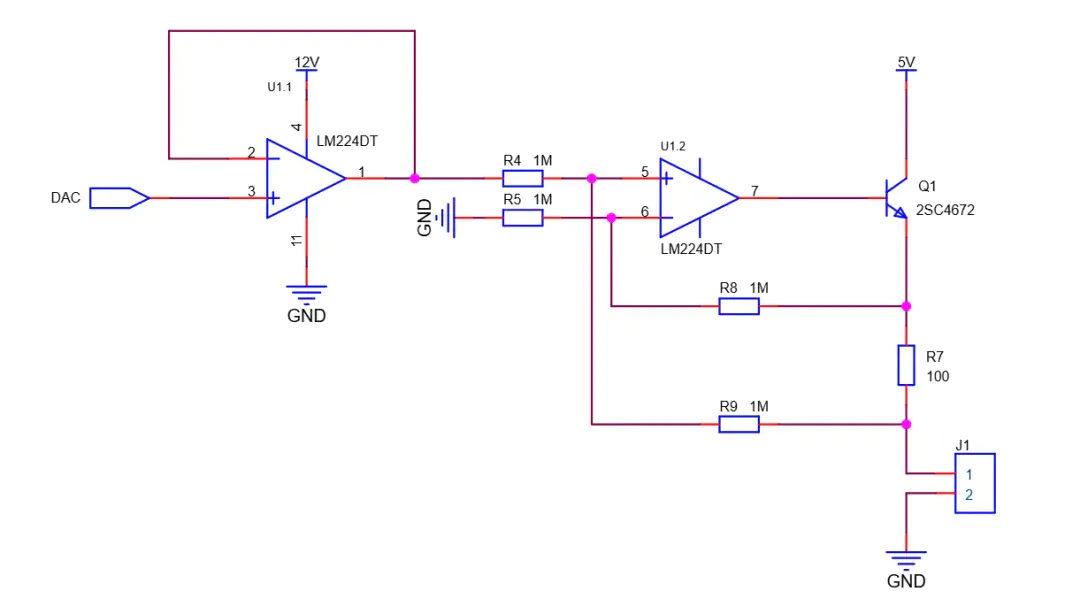

是需要一个恒流源输出，采用了一个Howland电流源拓扑。然后最终画好的电路图大致是这样。输出电流为I=DAC/100。

问题描述：

打板回来之后，就发现很奇怪，5V供电异常（5V由板子上的LDO输出），发现5V不是5V，而是变成了7v多然后电压乱跳，到8V来回跳动。

问题分析：

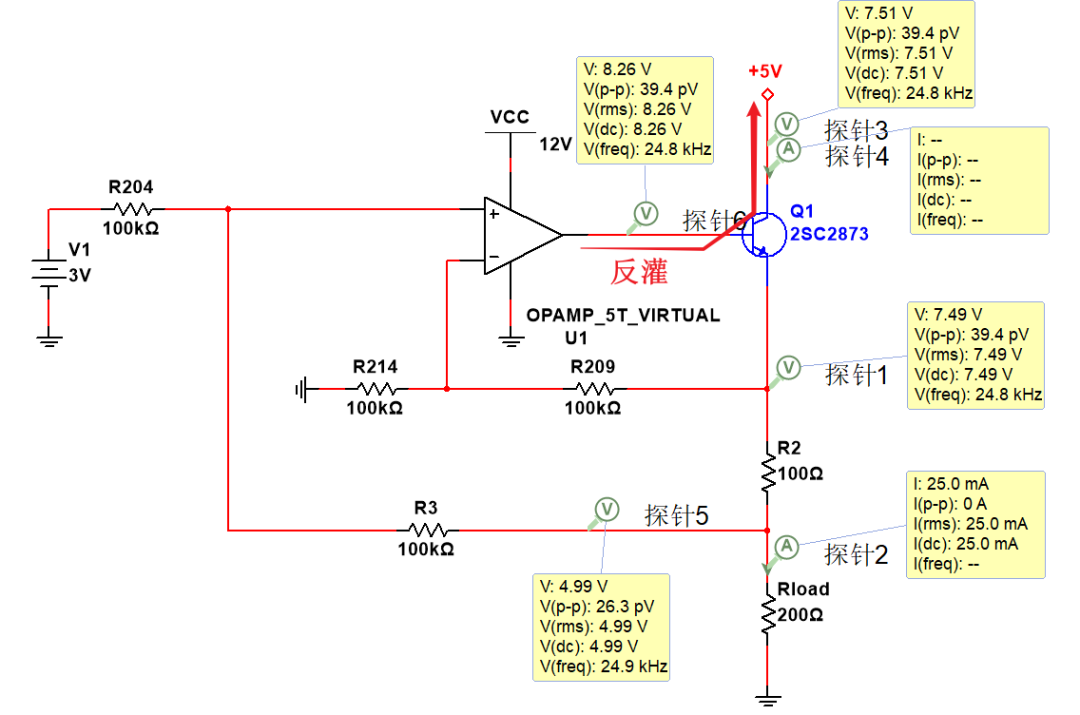

首先怀疑了电源芯片，然后更换电源芯片无果，现象表现一样。最终发现去掉三极管Q1后异常现象消失，最终定位为（J1）空载或者负载电压过高导致运放输出过高进而导致BC的PN结导通，电流通过BC的PN结倒灌到5V电源，而5V电源吸纳电流能力有限，导致5V电源输出异常。仿真如下：

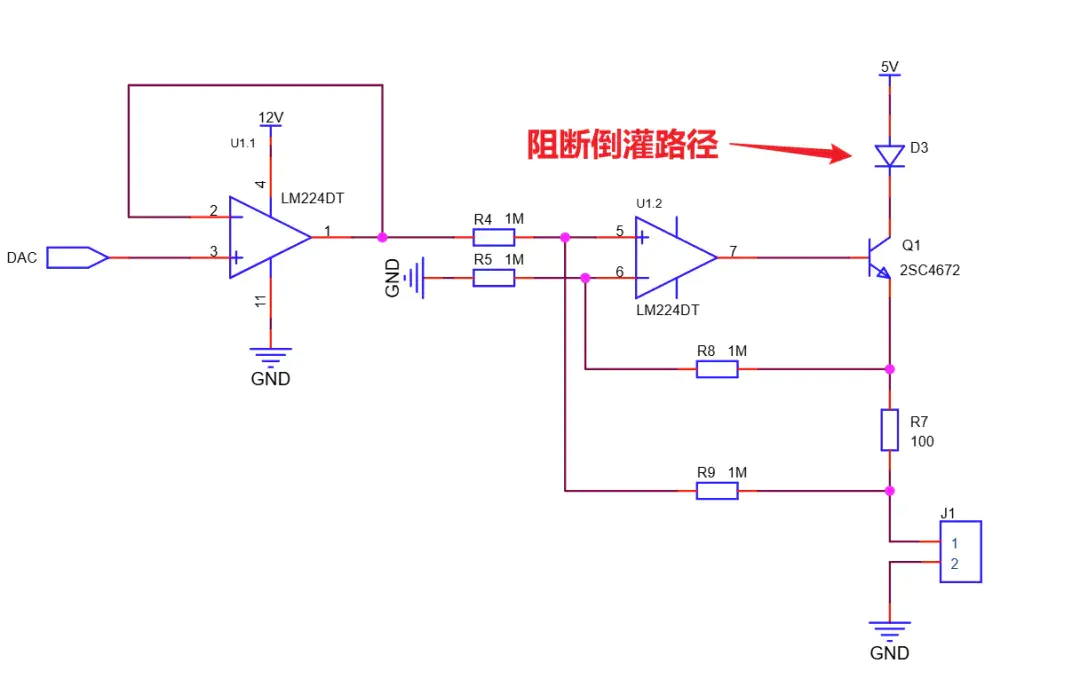

问题解决：

方案1：

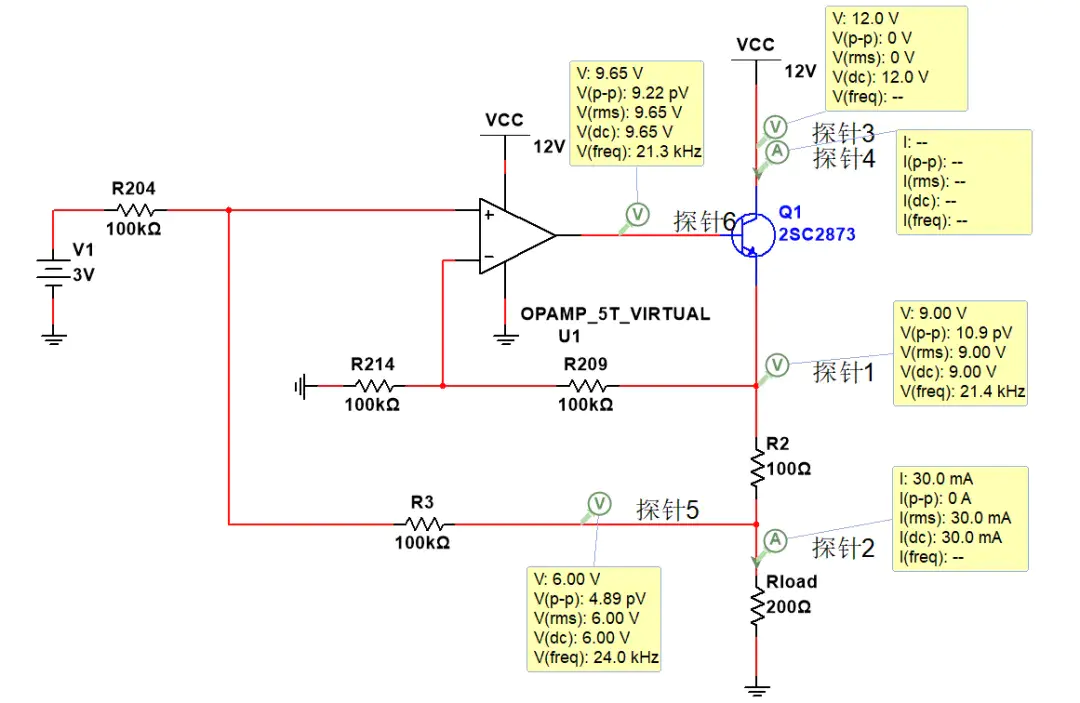

将5V更换为与运放相同的12V供电，或者比12V高的供电也可以。这样可以杜绝BC的PN结正偏导致的电流异常倒灌现象。

总结：

大家使用三极管的时候要额外注意BC的PN结，有时候很容易忽略BC的PN结，导致电路异常。这个BC的PN结之前在电平转化电路中也有提及，感兴趣的朋友可以去看看以往的文章。
