被新界面"背刺" 后，我决心使用HyperMesh新旧界面同步教学

仿真圈

1月前浏览316

关注



点击文尾阅读原文观看

作者 |御坂sigma 仿真秀专栏作者

首发 | 仿真秀App



第一次被新界面"背刺"，是在2023年初。刚进一家汽车零部件企业，兴高采烈打开HyperMesh准备干活，结果被满屏的Ribbon菜单整懵了。找"几何清理"找了五分钟，旧界面里烂熟于心的F键快捷键，一个都用不上。那一刻特别真实——像个老司机突然被换到一辆自动挡的车，油门刹车都不知道在哪。

我相信，不少HyperMesh老用户都有过类似经历，这篇文章就聊聊我在实际工作中踩过的坑。

01

Muscle memory 一夜作废

旧界面用久了，手指比脑子快。F2删元素、F4测距离、F5隐藏、F6移动节点，早就变成了肌肉记忆。新界面把这些全部推翻。

选择逻辑变了：旧界面多次单击是叠加选择，新界面变成单击切换，多选要按住Ctrl再点。键鼠操作也改了，Shift+LMB在旧版是切换显示模式，新版变成取消选择。F12在旧版是Automesh，新版直接没了这个快捷键。

很多老工程师跟我一样，装了新旧两个版本来回切，因为公司项目文件格式不兼容，新版建的模型旧版打不开，旧版做的模板新版不认。最讽刺的是面试——有个朋友去主机厂面试，公司电脑装的是2024新版，他自己平时用旧版，光是找功能入口就花了大半时间，结果可想而知。

HyperMesh新版本

HyperMesh旧版本

02

教程看了不少，实战还是抓瞎

网上HyperMesh教程确实多，但九成以上是旧界面的。新界面的教程不是没有，但大多是零散的功能演示——加速播放的操作录屏、教你怎么点某个按钮，没有前因后果，真正讲工程逻辑的很少。

我踩过最深的坑，是"会画网格"和"会仿真是两回事"。刚入行那两年，我也只会自动四面体，遇到什么问题都Tetra一下。直到leader扔过来一个支架做模态分析，我在圆角处随便划了几道网格，提交后频率和试验数据差了将近30%。被叫去复盘才知道，圆角处的网格质量和单元类型直接影响结果，自动网格根本不够用。

总之，二维网格勉强能看、三维六面体完全抓瞎、装配体不知道怎么管理——这种状态在工业界撑不起来。

03

企业版本混乱，两头不讨好

企业里的版本环境比个人学习混乱一百倍。我待过的公司，有用2017版的，有用2022.3的，有直接用2024新版的。每次换工作都要重新适应。最夸张的是一家主机厂，结构组用新版，碰撞组因为求解器兼容还在用旧版，两组之间的模型交接简直是灾难。

很多工程师电脑上常年装两三个版本，文件管理一团糟。这种情况下，死守某一个版本根本不现实，唯一的出路是理解底层逻辑——知道"为什么"这么做，而不是只会"怎么做"。

04

六面体划分那道坎，迈不过去永远是初级水平

这可能是最大的分水岭：会画六面体和不会画的，在招聘市场上完全是两个定价。

我花了很长时间才跨过这道坎。一开始觉得六面体就是切几何、映射网格，听起来不难。真上手才发现，复杂曲面怎么切分、映射路径怎么规划、多实体装配怎么保证节点对齐——每一个细节都埋着坑。很多企业仿真规范明确要求关键部件必须用六面体，只会四面体的人在项目组里只能打杂，核心模型根本碰不到。

05

与其追着版本跑，不如把底层能力打扎实

HyperMesh版本迭代再快，有些东西不变：几何清理的原则、网格疏密的判断、六面体切分的思路、不同求解器卡片格式的对应关系。这些掌握了，换哪个界面都能快速上手。

这也是我做《从零开始学前处理仿真HyperMesh网格划分工程应用新旧界面》这门课的初衷。不是简单地教按钮在哪，而是从工程应用出发，把"为什么"讲清楚。该课程坚持三个原则：新旧界面同步教，同一个操作两种界面对照演示；从简单到复杂完整走通，覆盖二维网格、三维六面体、复杂抽中面、装配体管理，再到CATIA/SolidWorks-HyperMesh-Abaqus联合仿真；案例要真实，都是工业级复杂结构，不是规则几何演示。欢迎识别下方二维码试看

限时特价（限10名）

秒杀：639元（售价：699元）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

从零开始学前处理仿真HyperMesh网格划分工程应用新旧界面_HyperMesh_Abaqus_几何处理_航空_航天-仿真秀视频课程

课程一共38节、14小时，配套20多个hm/cae/inp文件、几何模型和近60页PDF讲义，可以直接跟着练。我还建了VIP答疑群，不定期加餐更新。

以工程应用为目标，通过hypermesh的新界面与旧界面，从零学习二维网格与六面体三维网格的划分。几何与网格的基本操作→多个复杂案例→catia/solidworks-hypermesh-abaqus联合仿真的完整过程。





学习目标

1. hypermesh的新界面与旧界面操作，满足不同需求
2. 以工程应用为目标的hyperemsh网格划分系统学习
3. 从基础操作到复杂网格划分，系统全面
4. 复杂案例：复杂抽中面的四边形二维网格划分、复杂几何的六面体三维网格划分、复杂装配体的六面体网格划分。
5. 网格划分前，学会几何分析与网格划分的思路
6. 工程应用：网格划分/仿真在结构设计中的作用，不同结构设计方案的快速网格划分方法，局部网格快速加密，网格检查，根据仿真分析目标简化几何特征。
7. 完整的联合仿真：catia-hypermesh-abaqus的完整分析过程，solidworks-hypermesh-abaqus
8. 附件全面：20多个(hm网格文件+cae文件+inp文件)，几何模型文件，近60页pdf讲义





通过该课程你可以学会

（1）网格划分前的几何分析与网格分析

（2）系统的二维网格与三维六面体网格划分方法（新旧界面）

（3）工程常用的几何处理方法、二维网格划分方法、三维网格划分方法、节点与单元的编辑方法。（新旧界面）

（4）复杂几何模型/装配体的几何处理方法与六面体网格划分方法

（5）复杂模型的抽中面、几何处理、二维网格划分方法

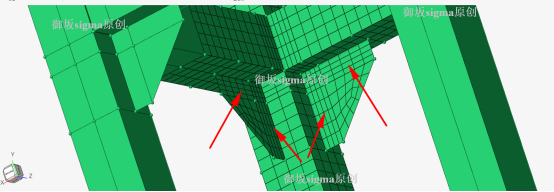

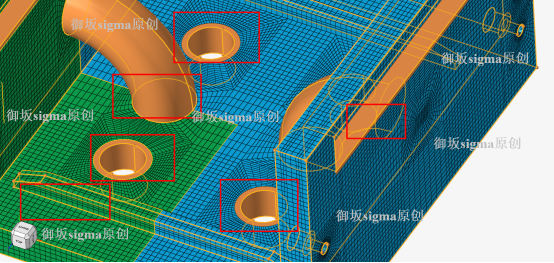

（6）根据分析目标进行局部网格的快速加密（见下图）

（7）工程中常用的网格检查方法

（8）Catia/ solidworks -hypermesh-abaqus联合仿真的完整分析过程

（9）工程中的不同结构设计方案的快速网格划分方法





课程内容

第一章：网格划分在工程中的角色与作用

1.1网格划分在工程中的角色与作用：从几何模型到网格模型的整体流程体系从结构设计的几何模型，到可以用于有限元分析的网格模型，对整个流程进行介绍。

1.2网格划分在结构设计与仿真模拟中的位置与作用：从工程应用的角度，分析网格划分在结构设计过程与仿真模拟过程种的作用，讲解网格模型对结构设计与仿真的影响。

第二章：hypermesh几何与网格的基本操作

2.1hypermesh软件基本介绍：介绍hypermeh软件的基础知识、整体界面、基本操作、各个模块的功能等

2.2通过简单案例熟悉网格划分整体流程：通过对简单案例进行网格划分，熟悉几何模块、二维网格、三维网格、导出等整体操作过程。

2.3几何处理介绍：生成点/线/面/体；编辑面/体；抽中面；新界面与旧界面的对比

2.4二维网格划分2D element：不同的二维网格划分方法；节点编辑；单元编辑；网格方向调整；快速局部加密等

2.5三维网格划分3D element：不同的六面体网格划分方法；节点编辑；单元编辑；局部加密/稀疏等

2.6实用的单元/节点调整方法：对节点或者单元进行调整，包括移动、旋转、镜像、equivalence等

第三章：复杂案例的实战应用

3.1典型几何的处理方法：对典型几何（圆；环形；螺栓等）进行处理，这些典型特征是处理复杂特征的基础

3.2复杂结构抽中面与二维网格划分：复杂结构的几何处理与抽取中面，进行二维网格划分。

3.3复杂三维几何的六面体网格划分：复杂三维几何模型的几何处理与六面体网格划分。

3.4复杂装配体的六面体网格划分：针对由多个部件构成的复杂装配体，完成每个部件的六面体网格模型与快速装配。

3.5不同结构设计方案的快速网格划分方法：针对不同的结构设计方案，快速完成网格模型。

第四章：与其他软件的联合仿真分析

4.1catia-hypermesh-abaqus的联合仿真：详细介绍catia-hypermesh-abaqus的完整分析过程，从零建立所有模型。理解基于仿真分析目标的网格划分。

4.2solidworks-hypermesh-abaqus的联合仿真：讲解如何solidworks的三维模型用于hypermesh的网格划分，根据分析目标简化几何模型的特征。

最后，如果你刚入行做CAE前处理、在公司被迫新旧版本来回切换、会基础操作但遇复杂模型就卡壳、想从四面体进阶到六面体——这个课程应该能帮到你。

软件在进化，AI功能越来越多，但网格质量的上限始终在人。新旧界面都玩得转、复杂模型都能处理、全流程走得通——这才是仿真工程师真正的护城河。
