当“会呼吸”的博物馆遇上犀牛：深圳自然博物馆背后的参数化魔法

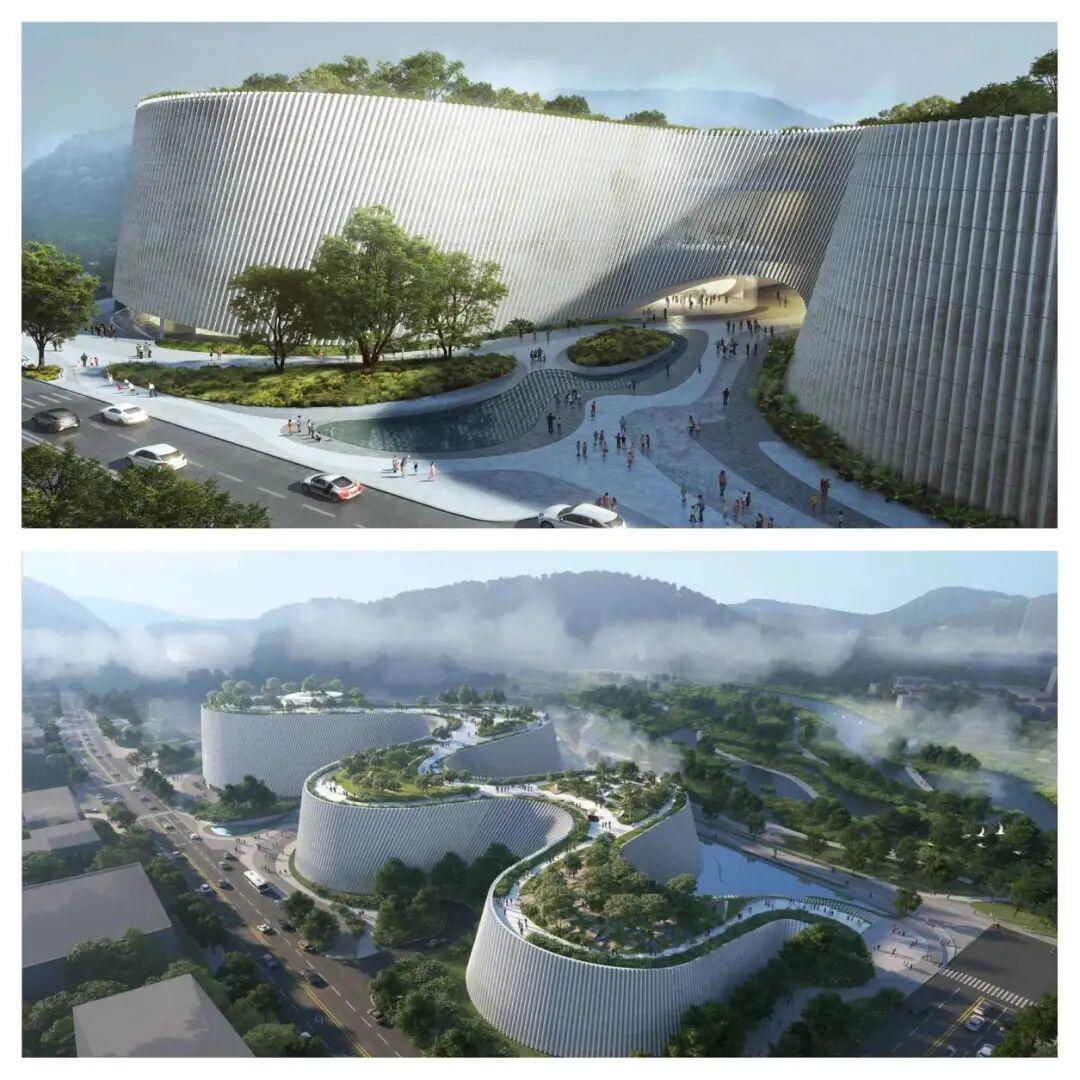

在深圳坪山燕子湖片区，一座蜿蜒迂回、如同河流三角洲般舒展的建筑正从图纸走向现实。这就是深圳自然博物馆——粤港澳大湾区首座大型综合类自然博物馆。

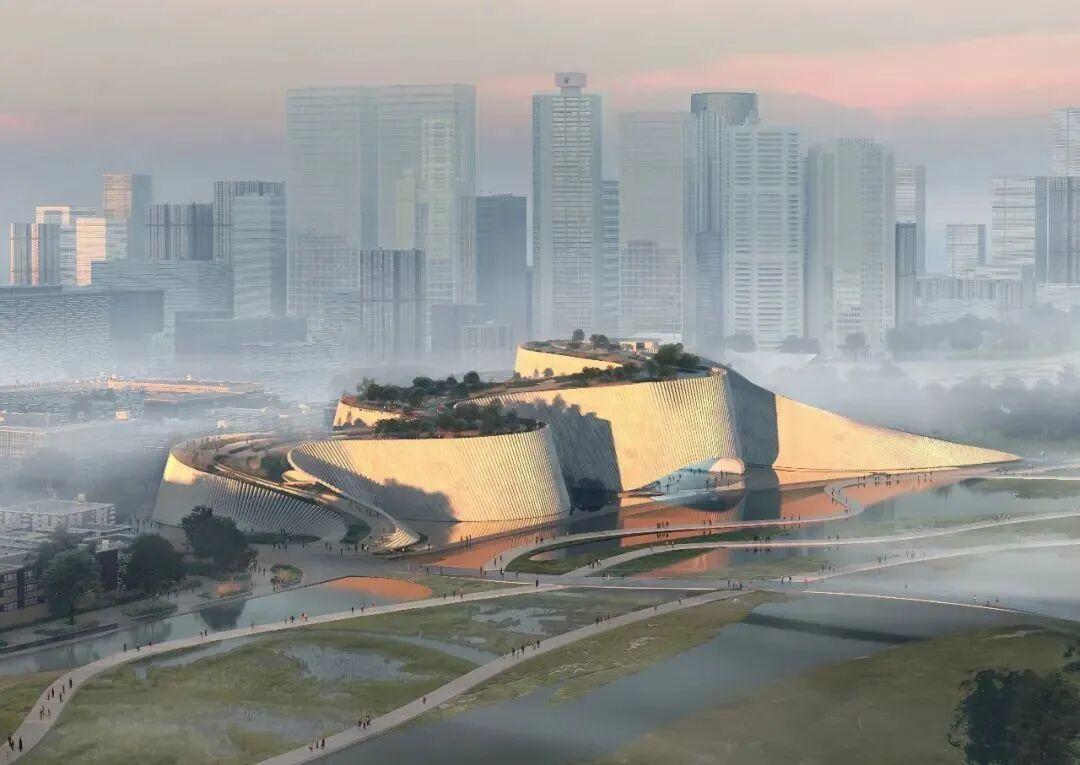

这座“会呼吸”的生态地标，不仅因其融入山水的曲线形态与周边强硬的城市建筑群形成反差，更因其背后复杂曲面与参数化设计的完美共舞，成为了建筑界与设计圈瞩目的焦点。而在这场从概念到落地的“冒险”中，Rhino（犀牛）软件 无疑是那位居功至伟的“幕后英雄”。

当“概念”撞上“现实”：为何选择犀牛？

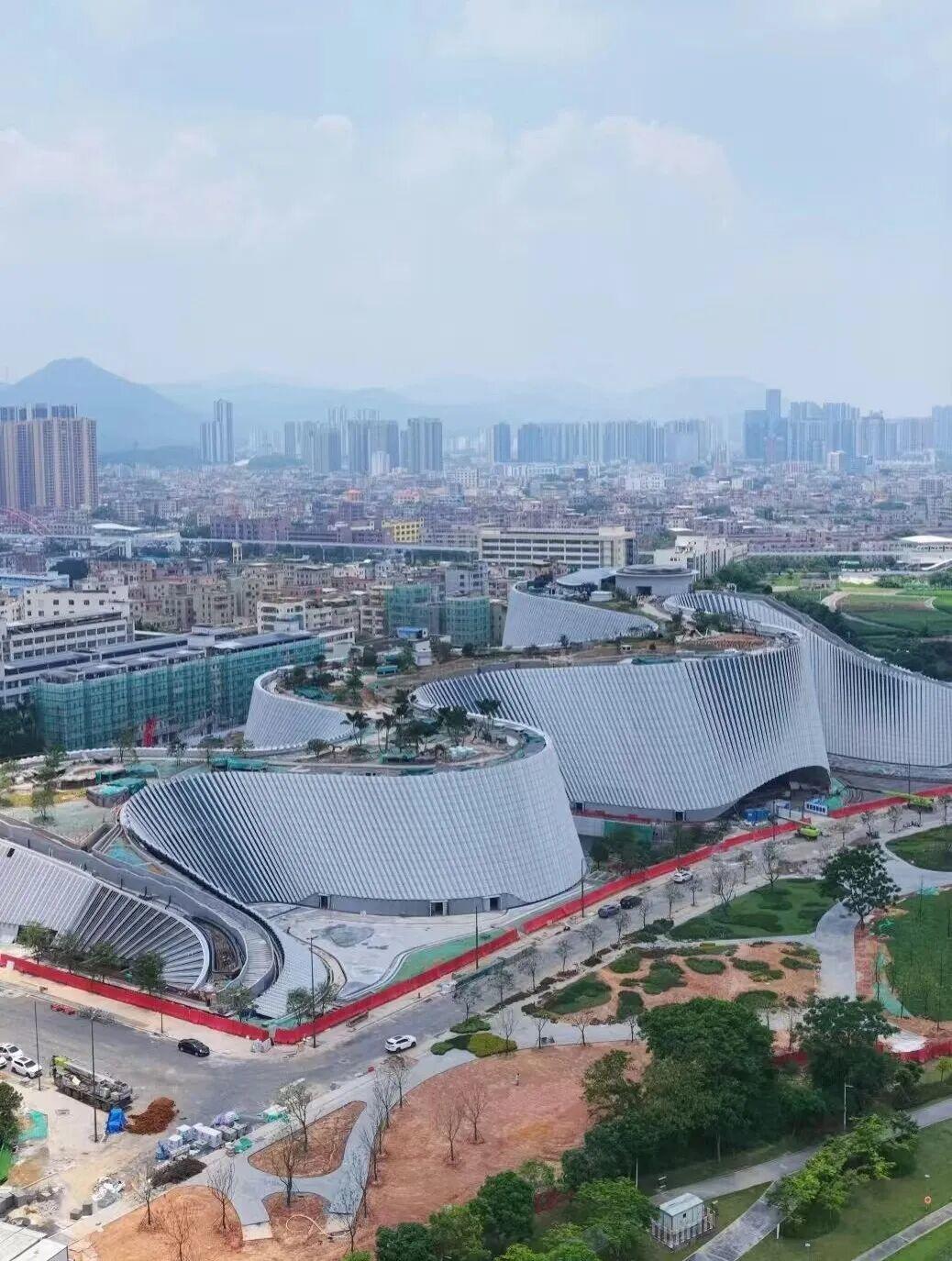

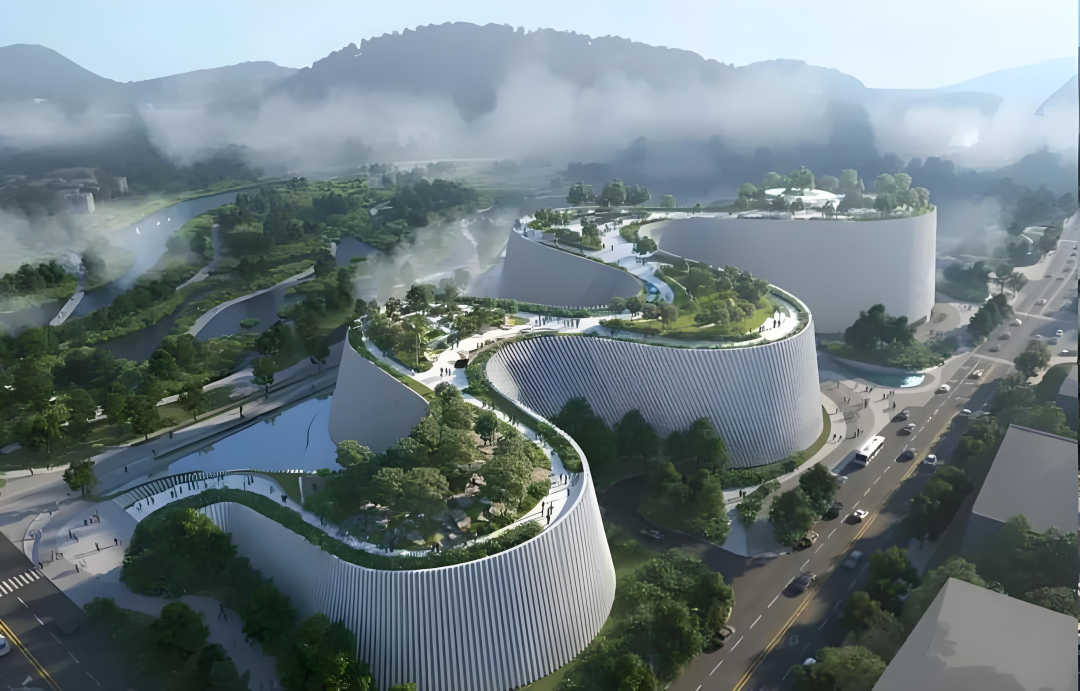

深圳自然博物馆的灵感源于河流三角洲，建筑模拟河流侵蚀地貌，五个大跨度“筒体” 相互连接，构成了起伏多变、弯曲流畅的巨大体量。

设计很美，但落地很难。如此宏大体量的曲面建筑，如何保持外形平滑？如何协调结构与机电？筑博设计团队在深化设计中，遭遇了前所未有的“曲线难题”。

传统的CAD二维图纸面对这种“失控”的复杂曲面几乎束手无策。于是，团队果断选择了以 Rhino模型为主、CAD为辅 的工作模式。

犀牛的核心优势在于：

1. 极致的曲面建模能力：能够精准控制和调整建筑外皮的平滑度，确保“河流”形态不偏移。

2. 高效的团队沟通语言：在复杂的曲面设计前，Rhino的三维模型成为了主创团队与深化团队之间最高效的沟通媒介，避免了二维图纸带来的信息偏差。

参数化“编织”与“表皮”：Grasshopper的神来之笔

如果说Rhino是骨架，那Grasshopper就是灵魂。

在深圳自然博物馆的深化设计中，参数化控制体系 至关重要。设计初始阶段，团队便明确了结构定位逻辑，搭建模型框架，建立参数化体系，使得后期修改直观可控。

最令人惊叹的应用体现在两处：

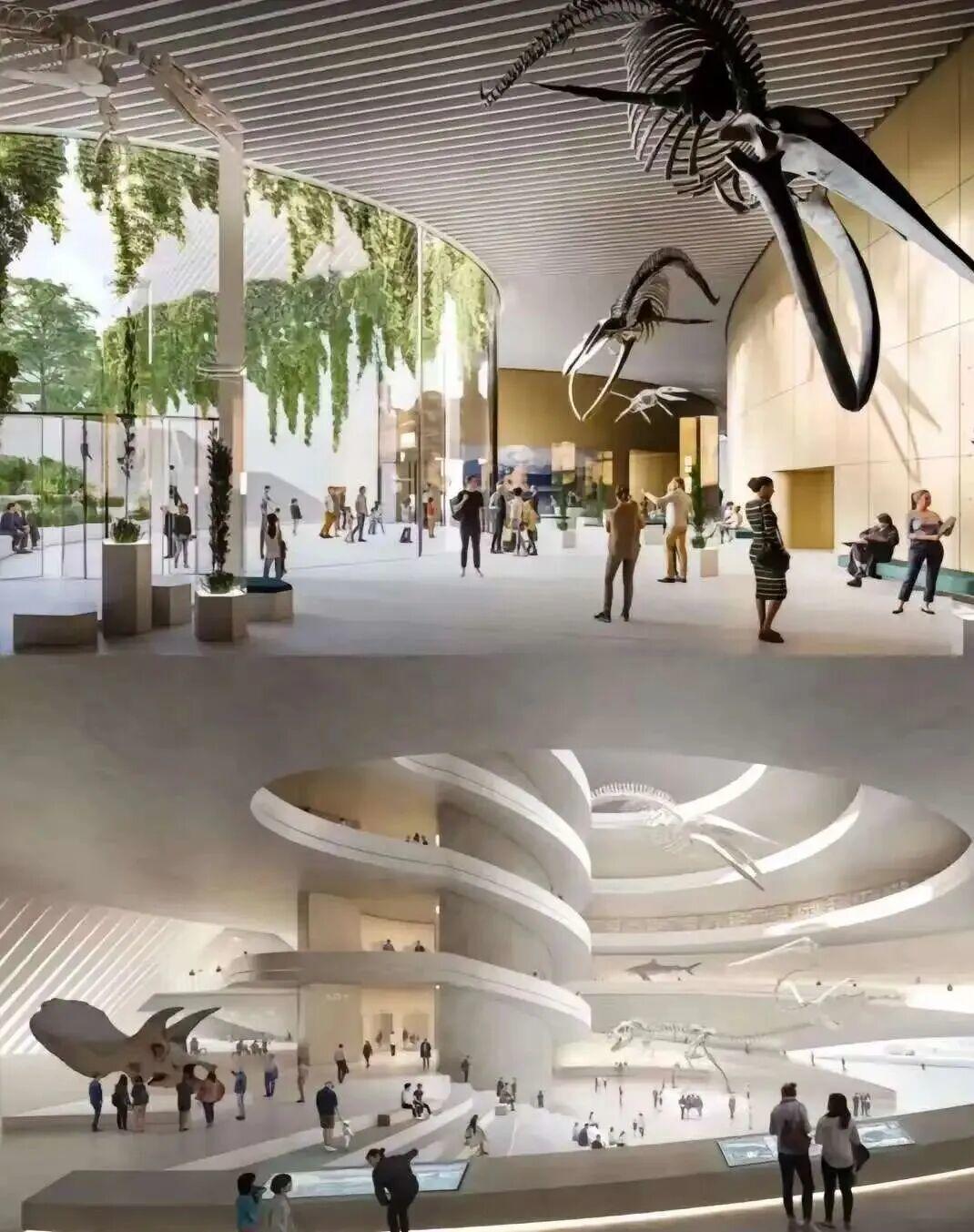

1. 举重若轻的“编织网”结构：2号筒体作为主入口，包含门厅和球幕影院，南北两端有约40米跨度的柱子无法落地，结构净高挑战巨大。设计团队采用了 “斜交网格”和“立体拱桁架”的组合结构，将2-4层结构设计成一个巨大的 “编织网” （类似于Rhino中的曲面网格构建）。这种量身定做的结构仅需极少的落地柱位，就实现了“举重若轻”的效果。这种复杂空间结构的定位与受力分析，正依赖于Rhino及其结构分析插件的协同。

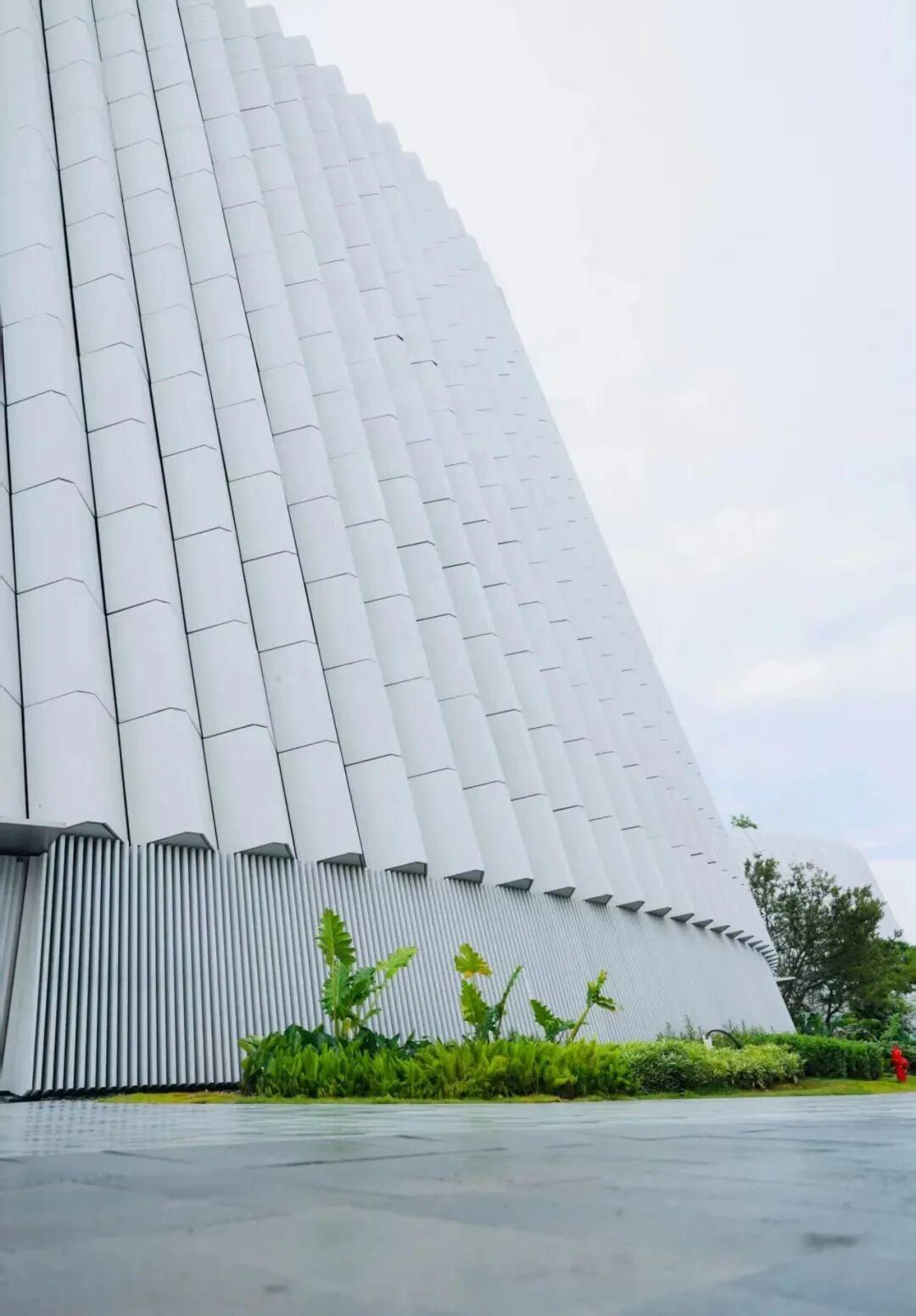

2. 参数化的“海蚀崖”表皮：博物馆立面以直纹斜面石材为主，灵感来自地质公园火山岩遗址，如同天然的 “海蚀崖” 。但现实很骨感——所有外装饰石材线条均为不规则尺寸梯形，双向倾斜，导致每块石材都是不等边四边形，且四边切割角度均不相同。如果按传统方式下单，这将是一场加工灾难。

设计师通过参数化设计完美破局：通过BIM与Rhino的结合，设计师精准捕捉三角支撑架上下截面的变化，将复杂的空间定位问题转化为参数调整问题，简化了石材设计和加工工艺。这也是为什么在B站上，有大量关于“深圳自然博物馆grasshopper建筑表皮”的教学视频，它已然成为参数化设计学习的经典案例。

不止于造型：BIM正向设计与绿色协同，犀牛与Grasshopper并非孤立存在。在这个项目中，Rhino模型是BIM正向设计的关键一环。

基于Rhino模型，团队进行了烟气模拟、人流疏散模拟、风洞试验以及复杂节点的受力分析。这种“数字设计”手段，使得项目被列为“深圳市智能建造试点项目”。

同时，参数化技术也助力了绿色设计。通过Honeybee与Radiance等基于Rhino平台的模拟软件，设计师对博物馆的采光与眩光进行了分析，优化了格栅密度，既保证了室内自然采光，又避免了过度热辐射，实现了绿色三星标准。

深圳自然博物馆它不仅是深圳的新地标，更是Rhino与参数化设计在复杂公建领域一次酣畅淋漓的实战检验。

对于设计师而言，深圳自然博物馆告诉我们：未来的建筑，不仅是造出来的，更是“算”出来的。 掌握Rhino与Grasshopper，不仅是掌握一门建模技术，更是掌握了驾驭复杂形态、实现设计自由的能力。
