吃透驻波换算表,搞定全部射频阻抗匹配

26天前浏览140

Smith 圆图:射频阻抗匹配万能法则

Smith 圆图诞生之初便是为攻克高频传输线、射频阻抗匹配难题而生,它依托保角变换将反射系数、归一化阻抗等繁杂射频参数可视化,把晦涩繁复的电磁场数学运算转化为直观几何操作,时至今日仍是微波、射频工程领域不可替代的核心分析工具。

一、Smith 圆图底层核心原理

Smith 圆图的本质是复阻抗平面的保角映射变换:将取值范围无限延伸的复阻抗平面,通过麦克斯韦电磁理论对应的数学变换,完整压缩至单位圆内部。工程使用中先将实际负载阻抗除以传输线特性阻抗完成归一化处理,所有阻抗、反射系数参数均可在单位圆坐标系中精准定位,各类同心圆、圆弧曲线暗藏电磁场传输核心规律:圆心水平横轴代表纯电阻区域,上半圆为感性区间,下半圆为容性区间;叠加等驻波比圆、等品质因数 Q 曲线后,一套完整的射频参数可视化坐标系就此成型。

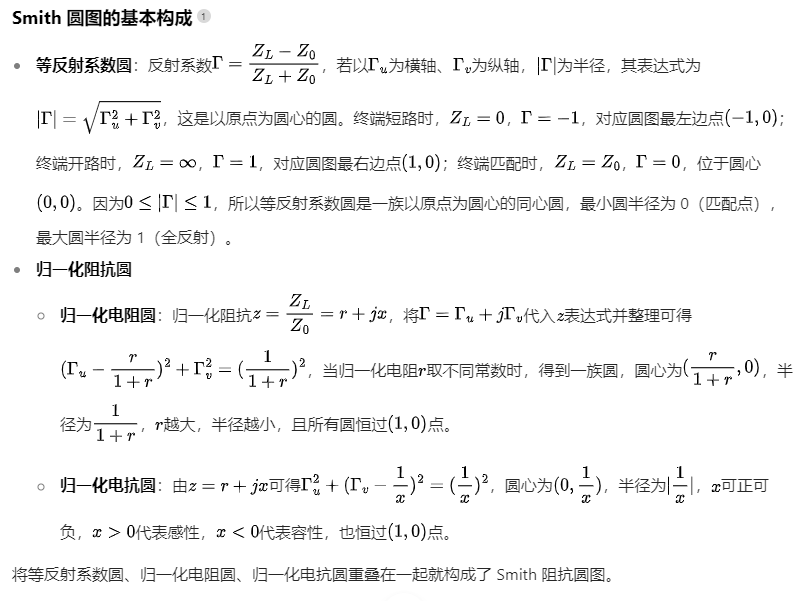

Smith圆图基础构成

将等反射系数圆、归一化电阻圆、归一化电抗圆三层曲线叠加,便构成完整的 Smith 阻抗圆图;工程拓展后还可叠加等电导圆、等 Q 值圆、等驻波比 VSWR 圆,覆盖全部射频匹配分析需求。

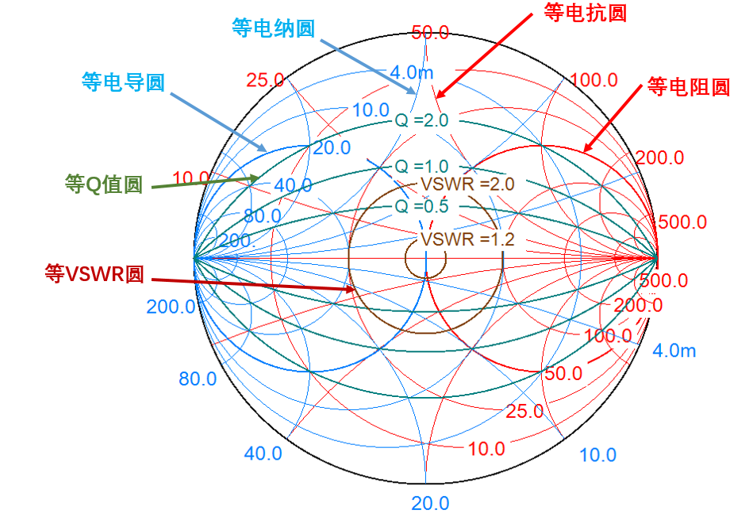

完整Smith圆图曲线体系

二、射频匹配核心万能准则:共轭匹配

阻抗匹配的终极目标为共轭匹配,核心物理逻辑是消除传输线上反射波,实现入射电磁波能量最大化传输至负载,对应圆图上反射系数\(\Gamma=0\)、阻抗点收敛至圆心。借助 Smith 圆图的几何移动规律,可总结出所有匹配元件、传输线对应的阻抗点移动规则,是射频匹配通用万能操作法则:

串联电容:阻抗点沿当前等电阻圆逆时针移动;

串联电感:阻抗点沿当前等电阻圆顺时针移动;

并联电容:阻抗点沿当前等电导圆顺时针移动;

并联电感:阻抗点沿当前等电导圆逆时针移动;

并联开路枝节:阻抗点沿当前等电导圆顺时针移动;

并联短路枝节:阻抗点沿当前等电导圆逆时针移动;

串联传输线段:阻抗点沿当前等 VSWR 圆顺时针旋转移动。

匹配达标判定标准:等驻波比圆

匹配的物理本质是抑制反射、减少传输能量损耗,理想完美匹配下电压驻波比,传输线无驻波震荡、无能量反射。实际工程无法实现零反射,行业依据传输效率划分明确匹配指标,对应圆图上不同半径的等驻波圆:

军工高精度标准:传输效率≥99%,对应 VSWR=1.2,是严苛射频系统的匹配门槛;

通用民用设计标准:传输效率≥90%,满足绝大多数消费类射频电路性能需求。

矢量网络分析仪实测时,若目标工作频段全部频点对应的阻抗轨迹落在 VSWR=1.2 以内的中心等驻波圆中,即判定匹配达标。

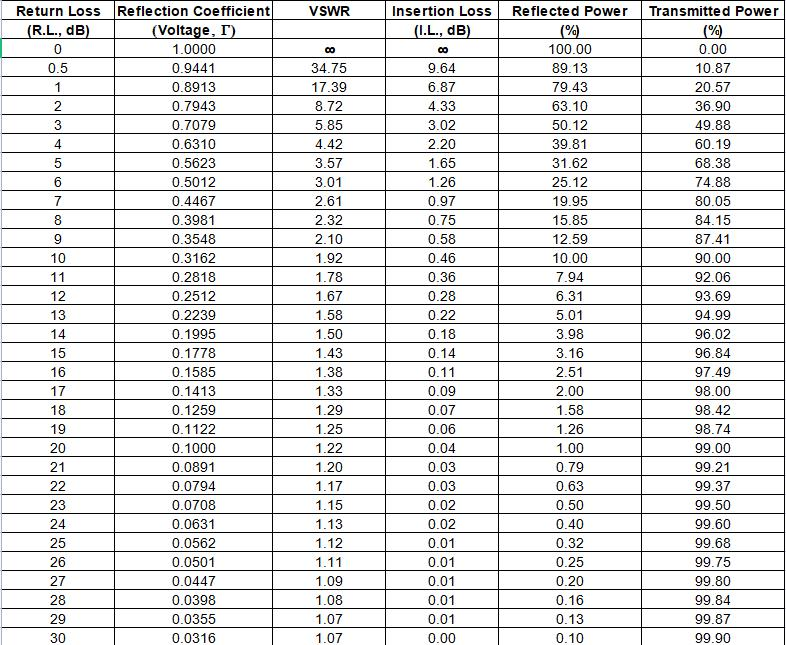

回波损耗、驻波比、能量传输对照表

对照表清晰量化了回波损耗 RL、反射系数、驻波比 VSWR、插入损耗与能量反射 / 传输占比的对应关系,直观印证:驻波比越趋近 1,负载获取的传输功率越高,匹配性能越优异。

三、Smith 圆图的工程价值

Smith 圆图是一套图形化简化工具,它将复杂的麦克斯韦电磁场方程组转化为可视化几何轨迹。射频工程师无需开展海量复数阻抗运算,仅通过圆图上点的移动轨迹,就能直观预判电容、电感、传输线、匹配枝节等元器件对电路阻抗的改变效果,快速搭建匹配网络。

看似线条繁杂的 Smith 圆图,实则拥有一套统一、通用的匹配操作逻辑,吃透其底层变换原理与元件移动规律,就能应对绝大多数射频阻抗匹配场景,是射频从业人员必须掌握的万能分析工具,为高性能射频电路设计提供核心支撑。




来源:射频通信链
