叶轮振动 0.3mm、轴承仅微米级？一文吃透刚柔转子与临界转速

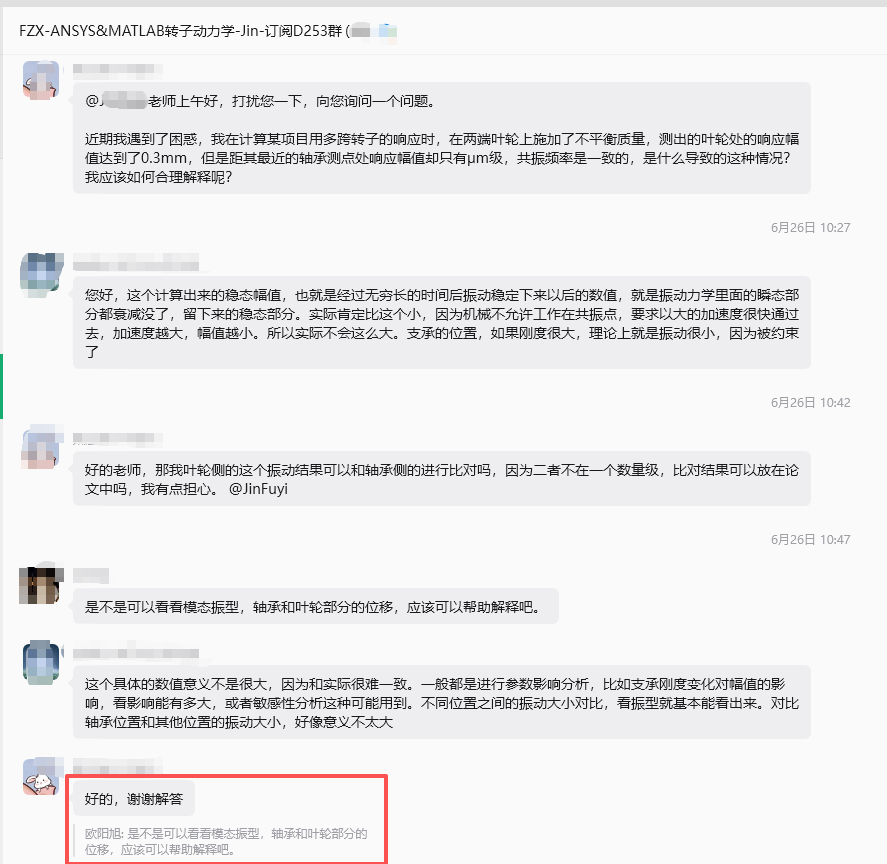

前几日课程 VIP交流群里，一位做航空转子仿真的学员抛出了极具代表性的困惑：在跨转子谐响应计算时，叶轮施加平衡质量后振动幅值达 0.3mm，但相邻轴承测点振动仅微米级，共振频率完全一致，两处幅值差了数百倍，完全不知道该如何解释仿真结果，甚至担心论文数据对比不成立。

笔者在群内从模态振型、支承约束刚度、稳态共振响应三个维度拆解了问题根源：轴承位置被高刚度支承约束，位移天然被抑制；叶轮处于振型峰值位置，不平衡激励下变形会被放大，二者幅值本就不在同一量级，不能直接横向对比，重点应结合振型云图辅助说明结论。

这类转子动力学仿真、临界转速校核、刚柔性转子判定的高频问题，时常都会在仿真秀课程VIP群实时答疑，如果你长期被旋转机械动力学仿真难题困扰，想系统吃透理论 + ANSYS/MATLAB 实操，可直接学习这套完整课程ANSYS与MATLAB转子动力学仿真的全流程技术大揭秘。并加入我的课程VIP群 交流讨论，我还会在群里给学员分享一些行业学习资料。

一、刚性转子与柔性转子：不靠粗细，刚度比才是判定核心

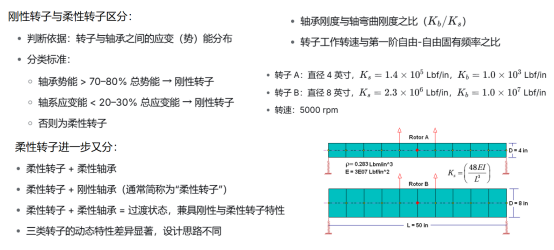

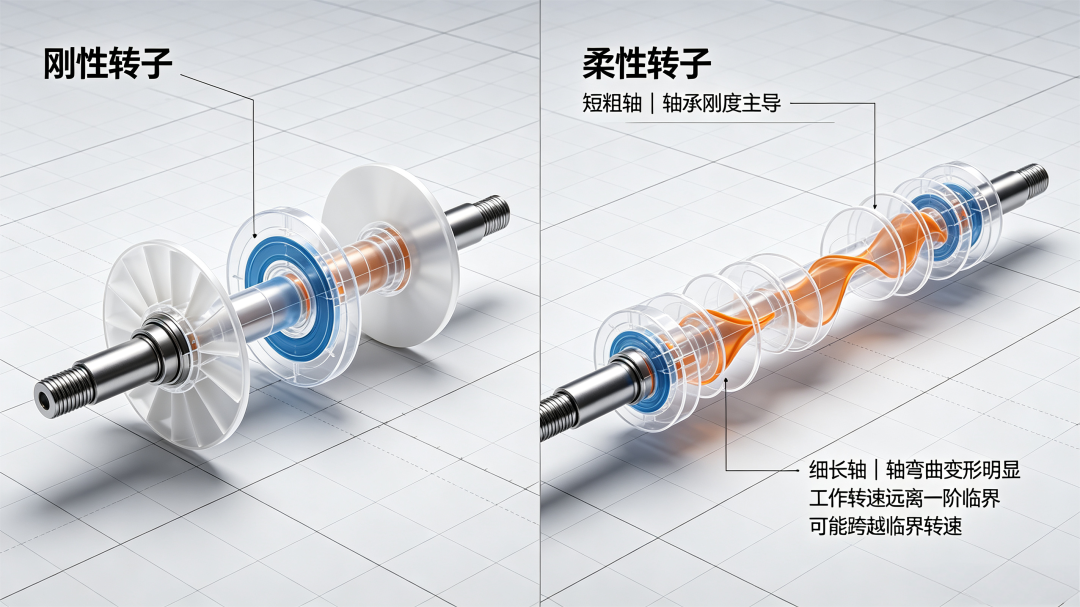

在旋转机械动力学分析中，转子系统的分类通常以其工作转速与自身固有频率的关系为依据。刚性转子指工作转速远低于其一阶弯曲临界转速的转子，其变形可忽略，整体可视为刚体运动；而柔性转子则在工作转速范围内可能跨越一阶或多阶临界转速，必须考虑其弹性变形和模态特性。虽然实际中，刚性转子常常表现为短粗的几何特征，但这不是绝对的，取决于支承刚度与轴弯曲刚度的比值。

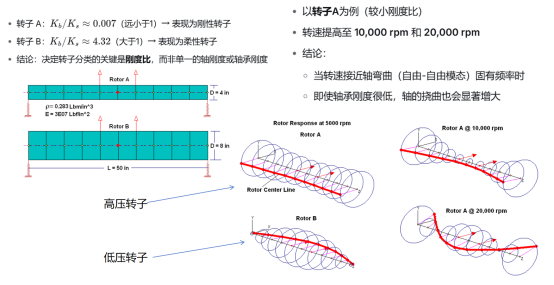

例如，图中转子A和转子B，虽然转子B看起来好像更“刚”一些，但由于转子

B支承刚度与轴弯曲刚度的比值高达4.32，因此被定义为柔性转子。

在航空发动机双转子系统结构中，高压转子往往设计成刚性转子；而低压转子被设计成柔性转子。这种划分决定了两者在质量分布、支承刚度和工作转速范围上的动力学特性存在显著不同。

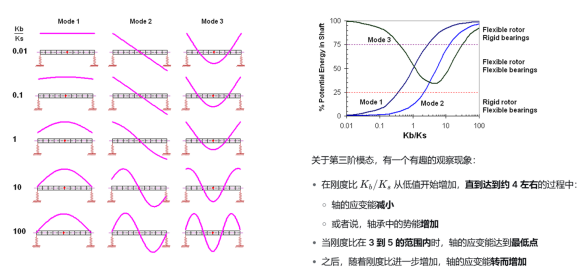

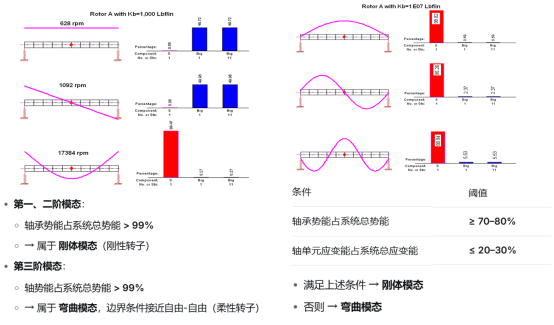

低压转子（柔性转子）前几阶振型往往表现为弯曲振型，应变能集中在转子轴上；高压转子前几阶振型往往表现为刚体（非弯曲）振型，应变能集中在支承上。当然，这也和工作转速有关。即使很“刚”的转子，当转子的工作转速工作在弯曲振型以上时，也会被定义为柔性转子，因为此时转子已经发生了明显的变形。下图中探索了支承刚度与轴弯曲刚度的比值对振型的影响。





在旋转机械的振动分析与设计中，区分刚性转子与柔性转子并非仅仅是一个分类标签，而是具有直接的工程实践意义。其核心价值体现在以下几个方面：柔性转子通过临界转速时振动峰值突出，必须配置适当的挤压油膜阻尼器或可倾瓦轴承，提供足够的阻尼以抑制共振幅值；而刚性转子对阻尼的依赖性相对较低，更侧重于支承刚度的合理匹配以避免共振。刚性转子可在低速动平衡机上采用刚性平衡方法（双面或单面平衡）即可满足要求；而柔性转子在工作转速下会发生弯曲变形，其不平衡响应与转速和模态振型密切相关，必须在接近工作转速下进行高速模态平衡（或影响系数法平衡），且平衡精度要求远高于刚性转子。若按刚性转子方式平衡柔性转子，过临界时仍可能出现剧烈振动。

二、临界转速裕度 & 放大因子：旋转设备安全运行双标尺

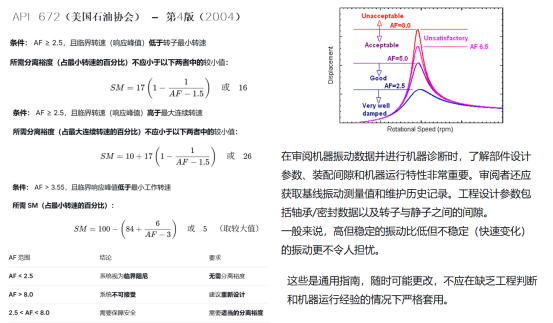

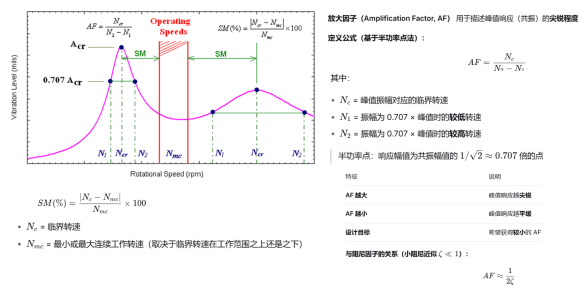

除了刚性转子和柔性转子的概念外，另一个重要的概念是临界转速裕度与放大因子。临界转速裕度是指转子系统的工作转速与相邻临界转速之间的相对间隔，通常用百分比表示。其定义式如下图中的SM。航空发动机的临界转速裕度一般要求大于20%，这一要求的目的在于：确保转子在正常转速范围内不会意外激发临界共振，同时为升速/降速过程中的瞬态通过提供安全缓冲。

裕度过小（<10%）：转子极易因转速波动、负载变化或支承刚度漂移而误入共振区，导致振动急剧放大；裕度过大（>30%）：虽然安全性提高，但往往意味着转子设计过于“刚硬”，可能牺牲了轻量化或经济性目标。对于多转子系统（如双转子发动机），还需分别校核高、低压转子各自的临界转速与对方工作转速之间的交叉裕度，避免“耦合共振”。

放大因子是衡量转子系统在通过临界转速时振动放大程度的无量纲指标，图中AF。在工程实测中，放大因子通常采用半功率带宽法从幅频响应曲线上获取。AF值越大，表示系统阻尼越小，共振峰越尖锐，转子过临界时振动增长极其剧烈，对轴承和密封件的危害越大。在旋转机械的振动分析与诊断中，临界转速裕度和放大因子的具体数值并非一成不变，而是必须依据所在行业的技术标准进行取值和评判。不同行业由于工况介质、安全等级、连续运行周期和维护成本的差异，对振动指标的要求存在显著区别。

以石油、化工和天然气行业为例，API 612（蒸汽涡轮）、API 617（离心压缩机）和API 672（整体齿轮增速型压缩机）等标准明确规定了转子临界转速裕度的最低要求（通常为15%~20%），并对放大因子的可接受范围给出了分级评价准则。这些标准并非简单罗列数值，而是基于大量工业现场运行数据与失效案例统计得出的经验总结，具有很强的工程适用性。

三、工程落地难点：仿真与实测的振动差异怎么解释？

回到开篇学员的疑问，叶轮与轴承测点幅值数量级差距，本质是模态振型的位移分布特性：共振模态下，振型节点（轴承位置）位移趋近于零，振型腹点（叶轮轮盘）位移达到峰值，同一阶共振频率下不同测点响应天然存在巨大差值。

稳态谐响应仿真得到的共振幅值为理论极限值，实际设备会快速加速通过共振区，瞬态振动幅值会显著低于仿真结果；若想精准量化支承刚度、阻尼对振动的影响，不能单纯对比不同测点幅值，应做参数敏感性分析，也是论文、仿真报告的标准写作思路。
