机器人也会“抖”和“吵”？从NVH视角拆解振动控制的全链路解法
振动不仅是NVH中“V”的直接体现，更是激发结构辐射噪声（N）与导致声振粗糙度（H）恶化的根源。随着机器人向高速、轻量化、人机共融演进，振动控制已从“辅助指标”变为决定定位精度、寿命与交互体验的核心关卡。
本文结合机器人振动的根源剖析，从被动减振、主动控制、算法优化到系统验证，系统梳理机器人NVH治理的全套打法。
一、追根溯源：机器人振动（NVH激振源）来自哪里？
要解决NVH问题，先得锁定激振源。机器人系统的振动源头呈多物理场耦合特征：
机械传动系统（主要噪声与振动源）
减速器（谐波、RV）齿轮啮合冲击、轴承运转、联轴器不对中会产生周期性激励；传动链间隙与柔性在加减速时引发扭转振动，是中高频噪声的主要贡献者。
电机驱动谐波干扰
伺服电机在PWM控制下的电磁力波动、低速转矩脉动，以及电流/速度环参数失配引起的自激振动，常表现为特定阶次的电磁啸叫。
结构柔性共振
轻量化臂杆存在固有柔性，当运动频率逼近结构固有频率即发生共振放大；末端负载变化进一步改变动态特性，使NVH问题非线性化。
外部干扰与工况
切削力、冲击载荷、移动路面不平度，以及温度变化引起的刚度/阻尼漂移，都是实际运行中诱发振动的外部环境因子。
二、被动减振：NVH治理的第一道防线（硬件层）
被动技术不依赖额外能源，通过结构、材料与阻尼“吃掉”振动能量，是成本最优、可靠性最高的基础方案。
材料选型与结构拓扑优化
采用高阻尼材料（铸铁、复合材料）提升固有阻尼；通过拓扑优化在保证强度前提下调整形式，避开危险共振频段；增加肋板、改变截面（如矩形截面抗弯优于圆管）提升刚度，把固有频率推离工作频带。
动力吸振与隔振设计
动力吸振器（TMD）：在臂杆关键位置布置调谐质量阻尼器，针对低阶模态吸收能量，近年可调式吸振器已能适应变工况频率漂移。
隔振器：基座与地间用橡胶、空气弹簧、金属阻尼器切断地面传振；移动机器人则需平衡悬架通过性与隔振效率，高端场景用主动悬架。
关节阻尼精细化

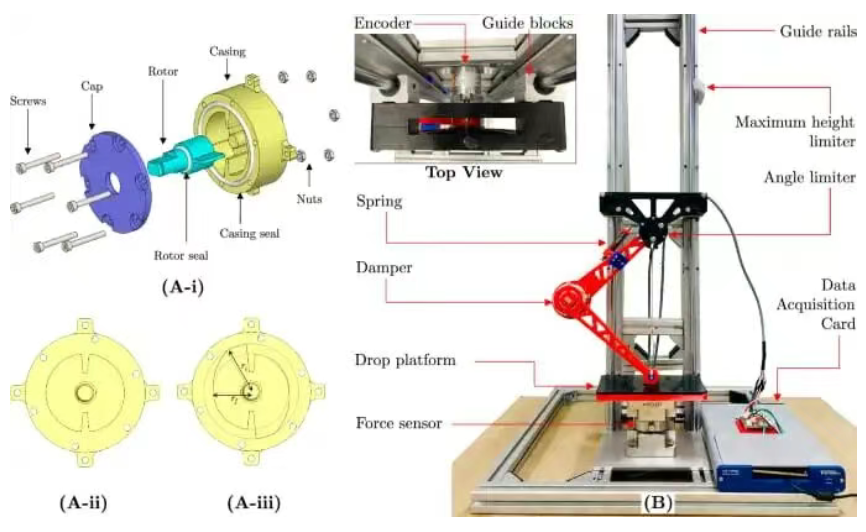

研究表明，角度依赖阻尼关节可在特定区间增大阻尼系数，既保灵活又抑振动，特别适合低阻尼、高柔性需求的协作机器人。
三、主动振动控制：软硬件闭环“以动制动”
主动控制通过传感器感知+控制器运算+驱动器反向出力，形成NVH闭环抑制，适合宽频、时变振动。
传感器闭环反馈：在关节/臂杆布设加速度、应变或光纤传感器，实时监测振动，通过伺服电流环快速输出抵消力矩，对突发与宽频振动效果好。
前馈补偿：基于动力学模型预测振动，提前生成补偿力矩；结合重复学习控制持续优化，特别适配可预测的周期性激励。

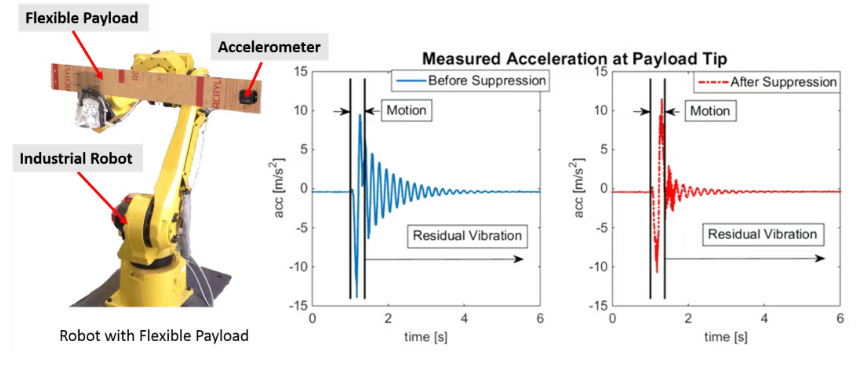

输入整形（Input Shaping）：开环预处理轨迹指令，用多脉冲序列“抹掉”激励频谱中的共振成分，无需额外传感器，在高速点位运动中极实用。
自适应算法：针对机器人姿态变化导致动态特性漂移，采用MRAC、自适应滑模等在线调参，应对负载变化与磨损老化。
四、控制算法层：从轨迹到鲁棒性的NVH优化
除了专有的振动控制，日常控制架构的优化也能显著降低声振粗糙度：
轨迹规划：用S型加减速替代梯形曲线，让加速度连续、避免冲击；在时间与振动间权衡，规划动力学约束下的最优平滑轨迹。
双伺服与模态解耦：双观测器分别估计柔性/刚性模态，分层抑制低频刚体运动与高频弹性振动，协作机器人上已验证显著效果。
鲁棒控制与DOB：H∞、μ综合保障参数不确定下的性能；扰动观测器（DOB）估计并补偿外部扰动力矩，在机器人铣削等变切深场景至关重要。
五、分场景的NVH定制解法
不同机器人对振动敏感度与噪声容忍度完全不同：
工业机器人：六轴高速重载重点在伺服参数整定+结构避频，焊接/喷涂末端可加隔振或主动稳定平台。
协作机器人：柔性关节固有阻尼低，用可变刚度驱动器（VSA）按任务切换刚度，配合阻抗/导纳控制，在安全与精度间找平衡。
移动机器人：车体振动传递影响机械臂与视觉，悬架需在通过性vs隔振间权衡；搭载精密仪器时需多级隔振。

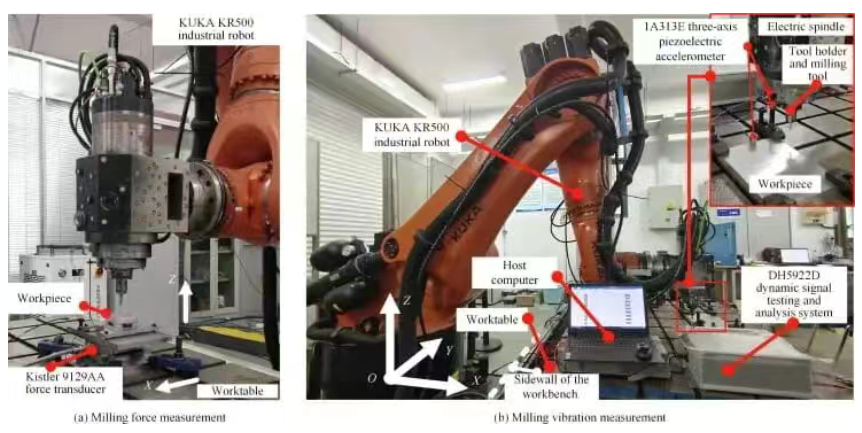

机器人加工（铣/磨）：刚性弱易再生颤振，除优化切深/转速，可用主动刀具头（压电微振动打断颤振链）或变转速调制破坏稳定条件。
六、模态分析与测试：NVH问题的“显微镜”
所有控制策略都依赖准确的动态特性数据：

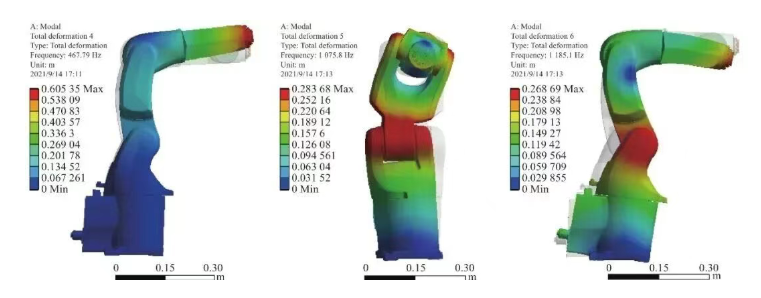

仿真预判：有限元模态分析计算各阶固有频率/振型，谐响应分析预测特定激励下响应，指导避频与结构改进。
实验模态测试（EMA）：力锤/激振器+加速度传感器提取真实模态参数，修正仿真模型。
操作模态分析（OMA）：无人工激励，从运行信号提取模态，更贴近实际工况。
在线监测：频谱分析判断振源，趋势预测故障，并反馈给控制器自适应调整，迈向智能NVH闭环。
七、综合趋势：从被动应对到智能NVH
工程实战往往是“结构优化+被动阻尼+主动控制+算法规划”的组合拳：设计阶段提阻尼、避频段；制造保精度；调试整参数；运行靠监测与自适应。
未来方向清晰：
AI与数据驱动：用历史数据训练模型，实现振动识别与前馈预测；
数字孪生：虚实融合迭代NVH控制策略；
智能材料：形状记忆合金、磁流变阻尼器实现自适应减振；
分布式传感控制网络：全局协调抑制多自由度耦合振动。
结语
机器人的NVH水平，表面看是“安静不安静、抖不抖”，底层考验的是机械设计、控制理论、材料科学与信号处理的跨学科整合能力。振动控制做好了，定位精度、寿命与人机信任，都会随之而来。
