仿真趣味干货｜HyperMesh实现图片/动画可视化映射，新旧界面ID重编号方案对比

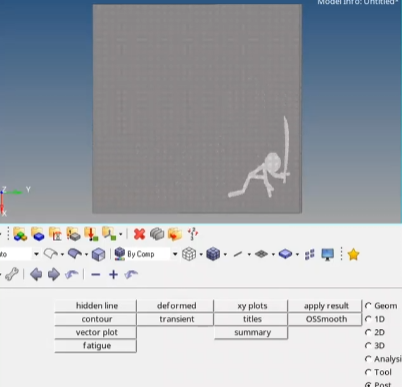

之前笔者在HyperMesh里面显示图片甚至GIF动画。该功能核心逻辑是解析图片所有像素点位，把不同像素颜色匹配对应组件/单元颜色，依靠规整有序的实体ID完成像素与网格一一对应，实现画面还原与动态播放。一、像素映射底层原理
想要让网格精准复刻图片画面，必须建立网格单元和图像像素的绑定关系：规定统一编码规则：ID从左至右、从上至下依次递增；每个像素对应一个单元，相同颜色像素归入同一Component，靠单元ID顺序匹配像素坐标；动画则逐帧重复上述映射逻辑，在后处理时序切换不同帧组件，形成动态画面。这套映射逻辑对单元ID顺序要求极高，如果单元ID杂乱无序，像素坐标和网格无法匹配，画面会完全错乱、色块偏移，因此规整重编号是实现该功能的前置关键步骤。二、经典老界面实现方案：手动修改.fem文件
在旧版经典界面中，软件没有空间自动重编号工具，想要满足「从左到右、从上到下递增」的ID编码规则，没有可视化一键操作渠道，只能采用手动方案：- 划分像素网格单元后，导出模型.fem求解输入文件；
- 用记事本、代码脚本读取fem文件内单元信息，手动改写单元ID排序；
- 严格按照图像行列顺序重写ID，保证横向+纵向递增；
- 修改完成后重新导入HyperMesh，才能正常匹配像素、渲染图片。
三、新版HyperMesh界面：内置Renumber空间重编号，一键规范ID

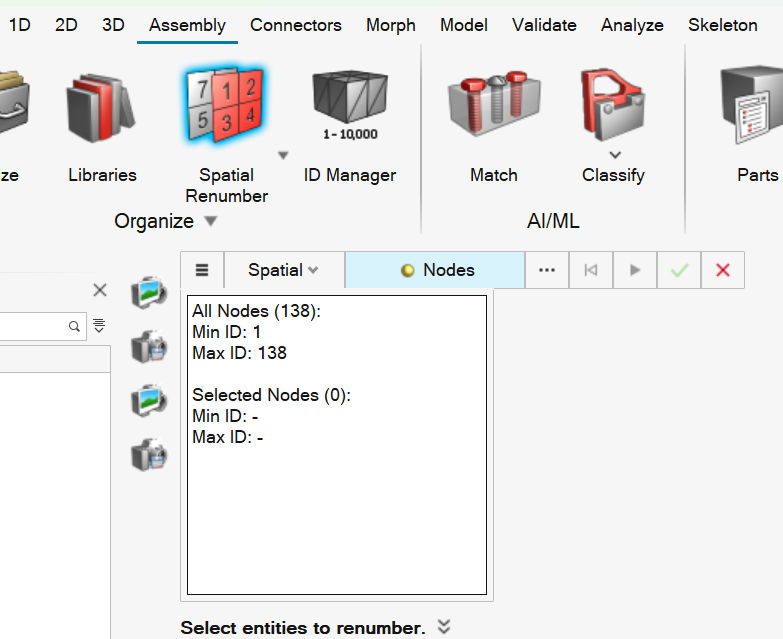

新版本HyperMesh新增空间重编号工具，专门适配像素映射这类有序网格场景，无需手动读写fem文件，可视化界面直接指定ID增长规则，一步完成编码：标准操作流程
打开Organize栏下Renumber空间重编号工具；设置排序规则：主方向X从左向右递增，次方向Y从上向下递增，ID增量统一设为1；设定起始ID，点击执行，软件自动按空间位置批量重排单元ID；重编号完成后，单元ID完全匹配像素行列顺序，直接读取图片像素完成色彩映射。 著作权归作者所有，欢迎分享，未经许可，不得转载
