CFD Agent：Codex+自编Skill驱动STAR-CCM+自动跑完全天候仿真

导读：在 STAR-CCM+ 中，一个完整的 CFD 仿真通常包含几何导入、区域划分、网格生成、物理模型设置、边界条件定义、求解器配置、监视器建立和结果后处理等多个环节。这些操作可以通过 Java 宏录制下来，但能够录制与能够承担工程任务并不是同一件事。录制宏往往包含大量界面操作、重复保存、镜头调整和对象切换，几何名称、边界名称或软件版本发生变化后，原有脚本就可能失效。

自动化还需要回答更具体的问题：当前问题应采用稳态还是瞬态模型？旋转区域应使用 MRF 还是 Sliding Mesh？自由液面问题是否需要 VOF、重力和波浪模型？时间步长是否能够解析运动特征？计算何时可以认为已经收敛？结果是否满足质量守恒和工程合理性？因此，自动化的核心不是让软件脱离工程师独立决策，而是把重复、明确、可验证的步骤转化为稳定的程序流程。

当前，笔者已经把 Codex 的代码协作能力、自编 Skill 中的 STAR-CCM+ 领域规则，以及 STAR-CCM+ Java Macro 结合起来，形成一条可复用、可检查、可追溯的自动仿真工作流。并在仿真秀官网的视频课程《CFD Agent：Codex 结合自编Skill驱动STAR-CCM完成汽车/无人机/船舶自动仿真》，详情见后文：

图1 Codex + 自编 Skill 驱动STAR-CCM+完成 汽车、无人机、船舶自动仿真

一、三层架构：Codex、Skill 与 STAR-CCM+ 如何协作

这套流程可以分为需求层、知识与代码层、求解与数据层。

（1）需求层接收工程师对工况、几何、物理现象和输出量的描述，例如计算不同转速下的压力升与扭矩，或者对船体进行带波浪的六自由度运动计算。

（2）知识与代码层由 Codex 和自编 Skill 共同组成。Codex 负责拆解需求、检查项目文件、生成或修改 Java 宏、分析运行日志，并将转速、速度、时间步长等数值集中管理。

（3）Skill 则固化 STAR-CCM+ 的对象结构、物理模型依赖、单位规范、命名约束和结果验收规则。求解与数据层由 STAR-CCM+ 执行具体的导入、网格、求解和后处理操作，并输出仿真文件、日志、报告数据、图片和动画。

这个过程可以概括为：工程描述经过 Codex 结构化后，由 Skill 提供建模规则，生成 Java Macro，再由 STAR-CCM+ 执行，最后通过监控数据和检查文件完成闭环。三层之间的边界需要保持清晰。Codex 不应凭空替代物理判断，Skill 不应只堆积未经解释的代码片段，STAR-CCM+ 也不应被当成一个无法追踪内部状态的黑盒。每一步都应有明确输入、输出和检查条件。

图2  汽车外流场压力与速度场，可作为自动化流程的典型后处理输出

二、把提示词升级为领域 Skill

普通提示词通常只能描述一次任务，难以长期保持一致性。例如，“建立一个旋转机械仿真”并没有说明这是稳态还是瞬态问题，也没有说明旋转区域如何与静止区域连接、壁面是否需要相对运动、结果应监控压力还是扭矩。

自编 Skill 的作用，是把这些隐含知识显式化。面向 STAR-CCM+ 的 Skill 应说明软件版本和 API 范围，列出常用 Java 类及对象获取方式，规定物理模型的启用顺序，解释 MRF、Sliding Mesh、DFBI 和 Overset Mesh 的适用条件，并给出 VOF 相、波浪初始化、网格质量和收敛判断的规则。

Skill 还应包含失败路径。例如，模型名称与界面语言不一致时如何定位对象；区域或边界不存在时如何报告；导入网格失败时保存哪个中间状态；计算发散时优先检查哪些参数。这样，Skill 提供的是可执行的工程约束，而不是一组脱离上下文的 API 摘抄。

三、STAR-CCM+ Java Macro 的工程化组织

STAR-CCM+ Java Macro 通常继承自 StarMacro，在 execute() 中获得当前 Simulation 对象，并按顺序完成各阶段操作。为便于维护，可以把几何导入、区域创建、连续体配置、运动模型、网格、边界条件、求解器、报告和运行过程拆成独立方法。

工程化组织的重点是让每个阶段具有清晰的责任边界。导入阶段只负责几何或已有网格，物理阶段只负责模型组合，网格阶段只负责网格操作和局部控制，求解阶段只负责时间步长、内迭代和停止准则。

每个阶段完成后保存一次状态，便于调试和恢复。录制宏完成后，通常需要删除重复的 saveState()、无关的相机命令、重复的 setObjects() 以及创建后又立即删除的对象。转速、速度、网格尺寸和时间步长应提取为参数。对于可能重复执行的脚本，还要检查同名对象是否已经存在，避免重复创建报告、接口或坐标系。

四、物理模型配置中的核心问题

稳态模型适合研究平均流动状态，例如固定转速下的风机性能；瞬态模型则用于解析随时间变化的流动现象，例如叶片通过、波浪传播、自由液面冲击和物体运动。模型选择应由问题的特征时间决定，而不能只由计算成本决定。

常见的不可压缩湍流组合包括三维模型、单组分流体模型、分离流模型、常密度模型、RANS 湍流模型、k-ε 湍流模型和两层壁面处理。模型之间存在依赖关系，启用顺序错误会导致宏无法执行，或者生成形式完整但物理关系不完整的连续体。MRF 通过旋转参考系近似旋转部件的平均影响，适合稳态计算；Sliding Mesh 则让网格区域真实转动，适合研究叶片通过、转静干涉和周期性压力脉动。两种方法在宏中的配置路径不同，MRF 使用 setReferenceFrame()，真实网格运动则使用 setMotion()。

对船舶、浮体或水面物体，需要将 Eulerian Multi-Phase、Segregated VOF、Gravity、VOF Wave 与 DFBI 等模型组合起来。DFBI 还必须定义物体质量、转动惯量、质心位置、初始速度、释放时间以及允许的平移和转动自由度。运动幅度较大或网格拓扑变化明显时，则需要进一步考虑 Overset Mesh。

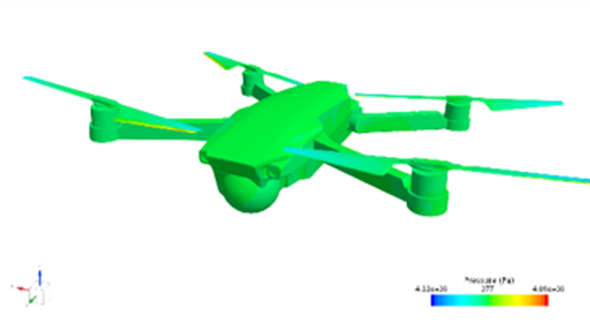

图3  无人机外流场结果，体现几何、边界条件与场景导出的连接

五、网格自动化：从尺寸设置到质量验收

网格自动化至少包含几何或已有网格导入、网格操作创建、全局与局部尺寸设置、网格生成和质量检查五个环节。

以 Trimmer 为例，需要配置基准尺寸、增长率、局部加密区和网格对齐方向；对于运动问题，还要关注背景网格、运动区域和重叠区域的分辨率关系。局部加密通常针对叶片前缘和尾缘、壁面边界层、尾迹区域、自由液面、物体运动路径以及 Overset 重叠区。局部尺寸不能只按几何尺寸设置，还要结合速度梯度、涡结构、波长、边界层尺度和时间步长共同判断。自动生成网格后不应直接进入求解。脚本应检查单元数量、极小体积单元、高长宽比、边界层连续性、重叠网格的有效插值区域以及自由液面附近的分辨率。

如果网格失败，应保存失败前的状态并输出具体阶段和对象名称，使问题能够定位到几何、网格控制或局部尺寸。

六、参数化与批量仿真

自动化的实际价值通常体现在多个工况的重复计算上。转速、入口速度、时间步长、总物理时间、基准网格尺寸和局部加密比例应集中管理，而不是散落在宏的各个方法中。参数可以来自宏内配置对象，也可以来自 CSV、JSON 或 STAR-CCM+ 全局参数。每个工况应建立独立目录，并保存输入参数、sim 文件、运行日志、网格统计、报告数据、场景图片、计算状态和错误信息。目录名应包含工况编号或关键参数，避免批量运行时相互覆盖。对于长时间瞬态计算，还应定期保存中间状态，使中断恢复和失败工况重试成为可控操作。

七、求解器设置与自动收敛判断

稳态计算可以通过最大迭代步数、残差和工程量监控来判断状态。速度和压力求解器可以采用线性渐增，使计算从较保守的初始值逐步过渡到目标状态。瞬态计算则需要设置时间步长、每个时间步的最大内迭代次数、最大物理时间以及时间离散格式。时间步长需要同时考虑流动速度、网格尺度、旋转速度和波浪周期。旋转机械可以根据每个时间步对应的转角控制时间分辨率；自由液面冲击问题则需要更小的时间步长捕捉界面变化和压力峰值。时间步长过大时，即使残差下降，也可能已经丢失关键的瞬态信息。

残差下降不等于工程量稳定。自动判断可以结合连续性和动量残差、压差、流量、力、力矩、质量流量平衡以及时间窗口内的波动幅度。周期性问题还可以比较相邻周期的平均值和峰值差异，避免把尚未稳定的周期信号误判为收敛。

八、报告、监视器与后处理自动化

报告是连接求解结果与工程判断的主要接口。常见报告包括面平均压力、质量流量、体积流量、轴向力、侧向力、扭矩、功率、DFBI 位移、DFBI 速度和姿态角。每一个报告都应明确输入部件、场函数、单位和更新频率。稳态问题可以按迭代更新监视器，瞬态问题通常按时间步更新。曲线横坐标应使用物理时间，而不是简单的迭代编号。压力标量场、速度标量场、速度矢量场、自由液面等值面和 DFBI 物体显示也可以通过宏配置，并自动输出图片或动画。

后处理的目标不只是生成一张图片，而是形成可追溯的数据链。输入参数、计算状态、监控曲线和最终图片之间应能够相互对应，文件名和目录结构应支持后续复核和批量比较。

图4  船体自由液面附近的压力场结果，适用于 VOF 与运动问题的结果展示

九、从工程描述到自动计算

以旋转机械为例，工程师可以提出这样的任务：计算不同转速和入口速度下的压力升、流量和扭矩，先使用稳态 MRF 获取平均性能，再对一个代表工况使用 Sliding Mesh 计算瞬态波动。

Codex 首先将任务拆分为物理判断、对象定位、网格、边界条件、报告、运行和结果导出几个阶段。随后，Skill 根据稳态或瞬态的选择规则生成连续体和运动对象，统一处理 rpm、m/s、s 等单位，并把转速和入口速度写入参数区。宏运行后，STAR-CCM+ 输出压力升、流量和扭矩报告；Codex 再读取日志与结果文件，检查报告是否存在、质量流量是否守恒，以及监控量是否达到稳定状态。如果代表工况需要进一步解析叶片通过效应，流程可以在保留稳态结果的基础上切换到 Sliding Mesh，重新设置时间步长、内迭代和物理时间，并追加瞬态压力和扭矩监控。对于船舶或浮体问题，流程会增加 VOF 相、重力、波浪、DFBI、Overset Interface 和自由度设置，但阶段化组织方式保持一致。

十、典型错误与调试方法

自动化脚本中的错误通常分为语法与 API 错误、对象关系错误以及物理和数值错误。类名变化、方法签名不匹配或导入包缺失属于第一类问题；把 Boundary 当作 Region 使用、Overset 区域没有创建接口、报告没有输入部件，则属于第二类问题。

第三类问题往往更难判断，例如入口和出口条件不匹配、时间步长过大、自由液面初始化不完整、运动区域网格质量恶化，或者计算虽然收敛但压力、流量和力矩不合理。调试时应保存每个主要阶段的仿真状态，并在日志中记录当前阶段、工况、关键参数、对象名称和异常信息。

这样可以确定错误发生在模型配置、网格生成、求解器设置还是后处理阶段。对于重复出现的问题，应将诊断路径回写到 Skill 中，形成下一次自动检查的规则。

十一、可信自动化：代码正确之外还要验证什么

宏通过编译只能说明代码形式上正确，不能证明物理模型、边界条件和结果都正确。建议建立分层验证机制：首先检查 Region、Boundary、运动对象、报告和输入部件是否完整；其次检查转速、速度、时间步长、转动惯量和体积分数数组的单位与量纲；再次检查网格质量、残差、质量流量和监控量；最后检查压力升、扭矩、自由液面和物体运动是否符合工程趋势。

自动化流程还应明确哪些判断可以由程序完成，哪些必须由工程师确认。程序可以发现残差异常、质量不平衡和文件缺失，但不能替代对湍流模型、波浪模型、网格尺度和结果物理意义的判断。

十二、可复现性与版本管理

自编 Skill、Java 宏和仿真文件都应纳入版本管理。每次运行应记录 STAR-CCM+ 版本、Skill 版本、宏版本、输入参数、几何和网格来源、计算资源、输出文件位置以及验证结果。这样，出现结果差异时，能够区分软件版本、输入参数、网格和代码变化带来的影响。

对于基准算例，应定期执行回归测试。如果软件版本、宏结构或 Skill 规则发生变化，需要检查生成对象、网格规模、监控曲线、关键工程量和输出文件结构是否仍在允许范围内。脚本还能运行但结果已经变化，是自动化项目中需要重点防范的隐性问题。

十三、内容范围与能力边界

本文所述技术体系覆盖 STAR-CCM+ Java Macro 的生成、重构和调试，自编 Skill 的组织、更新和版本管理，稳态、瞬态、湍流、多相流和自由液面模型，以及 MRF、Sliding Mesh、DFBI 和 Overset Mesh 等运动方法。它还包括自动网格、参数化计算、批量工况管理、报告、监视器、场景、结果导出、日志分析、异常处理和计算验证。

使用这些方法前，建议具备基本 CFD 概念，了解 STAR-CCM+ 的常规操作，并能够阅读基础 Java 代码。自动化可以减少重复操作、统一设置和提高批量计算的一致性，但不能替代物理模型适用性判断、边界条件评估、网格与时间步长选择，以及对异常流动现象和计算结果的工程审查。因此，自动仿真的边界应被明确写入 Skill 和宏的设计中：哪些步骤自动执行，哪些步骤自动检查，哪些步骤必须由工程师确认。只有把边界写清楚，自动化才不会从工具便利变成判断风险。

十四、把一次性脚本沉淀为工程能力

Java 宏解决的是操作重复问题，Skill 解决的是知识复用问题，Codex 解决的是需求理解、代码组织和错误诊断问题。三者结合后，STAR-CCM+ 自动化不再局限于录制一段宏并运行，而可以发展为包含模型选择、网格生成、参数管理、求解控制、结果输出和质量验证的完整工作流。

真正值得沉淀的不是某一个工况的脚本，而是能够跨项目复用、能够被检查、能够被追溯，并且在软件和模型发生变化时仍然容易维护的仿真流程。
