【储能·硬核】风冷还是液冷？电池Pack“摔”得过去，才是真本事

储能电池Pack从产线到电站，要经历的不是“躺平”的一生。厂内周转的叉车颠簸、集装箱吊装的瞬时冲击、海外海运的浪涌振动、电站侧安装时的意外磕碰……每一次“抖三抖”，都是对结构抗冲击能力的考试。而风冷和液冷两种路线，答卷思路完全不同。

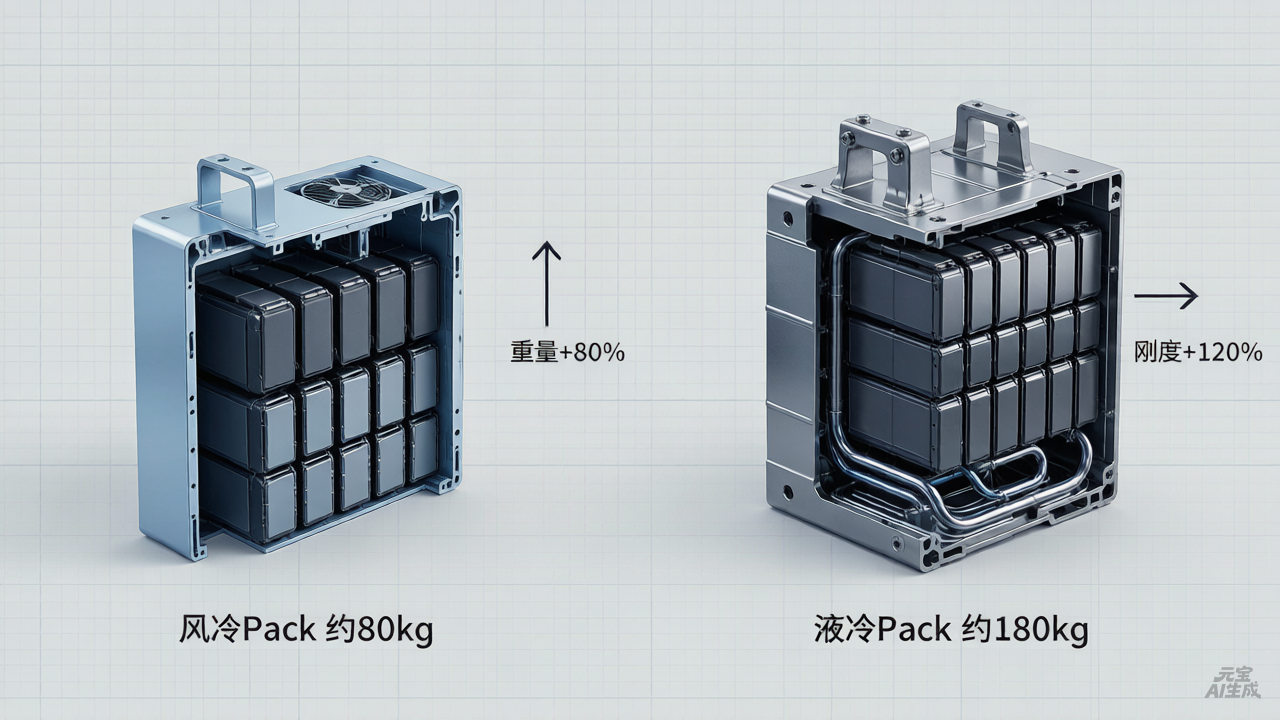

如图风冷vs液冷剖面对比

内容说明：

左右剖面对比，突出液冷Pack外壳更厚、吊耳更粗壮、集成冷板，标注重量+80%/刚度+120%

一、痛点：Pack“扛不住”，出事就是连锁反应

做储能的工程师都懂，电芯本身有国标兜底（GB/T 36276、UN38.3 该做的跌落振动一项不少），但电池Pack层级的结构失效，往往不是电芯的问题，而是“壳子+固定点”的问题：

运输跌落：3m角跌落，外壳变形挤压电芯，内短路风险直接拉满。

随机振动：长周期路谱下，固定点螺栓松动、吊耳焊缝开裂。

安装冲击：集装箱吊装+就位瞬间，液冷Pack自重更大（比风冷普遍重15~25%），对固定点的剪撬更狠。

二次事故：固定点一旦脱开，Pack移位→高压线束拉扯→消防通道堵死。

某海外大储项目曾出现过：40尺柜运输到港后，两台液冷Pack吊耳焊缝微裂，返工+滞港成本六位数起步。这种坑，靠“经验加厚”已经填不动了，得上仿真。

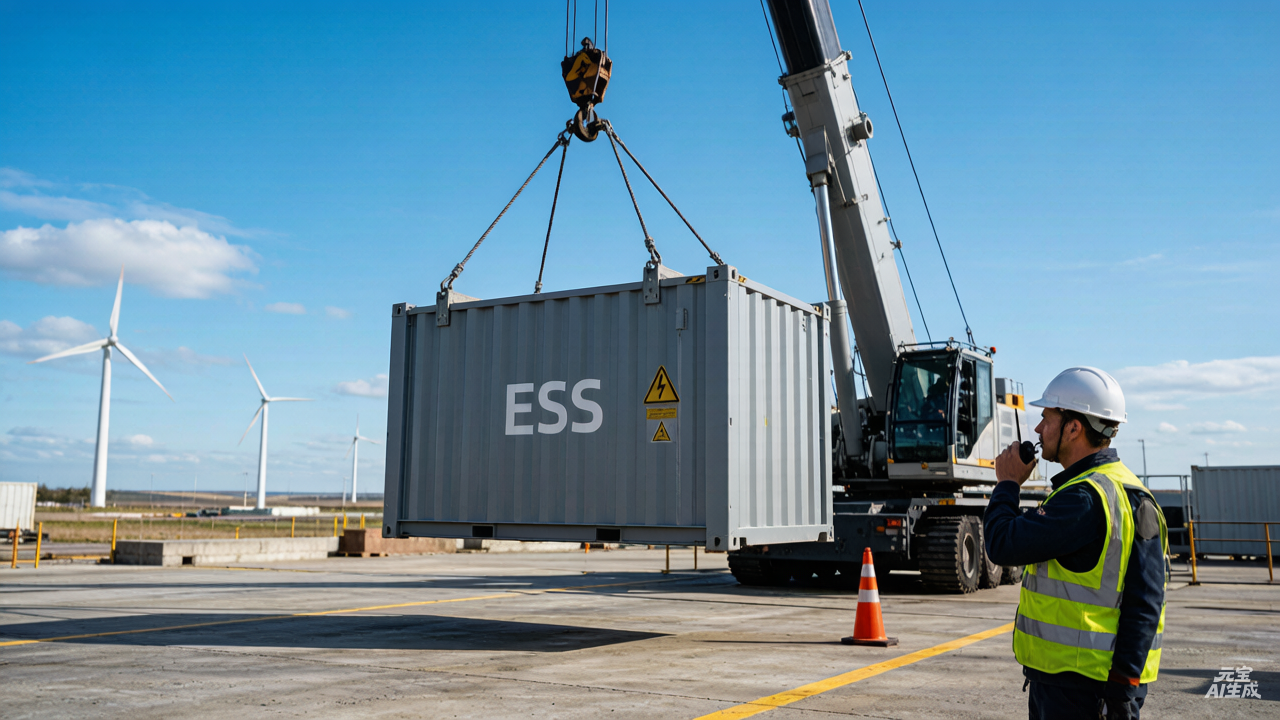

如下图：集装箱吊装现场

二、原理浅析：振动/跌落仿真到底在看什么

结构抗冲击仿真在Pack开发里一般分两条线：

振动（正弦扫频 + 随机振动）

输入：GB/T 36276 / IEC 62619 / UN38.3 路谱，或实测运输加速度PSD。

关注量：一阶模态别掉进路面激励频段（一般避开 5~20Hz）；固定点动反力、焊缝热点应力；冷却板/模组支架的放大效应（液冷尤其明显）。

跌落（显式动力学，ms级）

输入：角/棱/面跌落，3m / 1m 按运输/安装场景定。

关注量：外壳塑性应变是否侵入电芯安全间隙；固定点（吊耳/螺栓）剪切+拉脱；BMS支架、高压盒的“二次碰撞”。

风冷 vs 液冷的一个关键差异：

液冷Pack内部有冷板+分流管+导热垫，整体刚度耦合更强，但集中质量大（液冷机组+冷却液），跌落时惯性力更猛；风冷Pack相对“松散”，振动时模组支架容易成薄弱环节。仿真建模时边界条件不能套同一套模板。

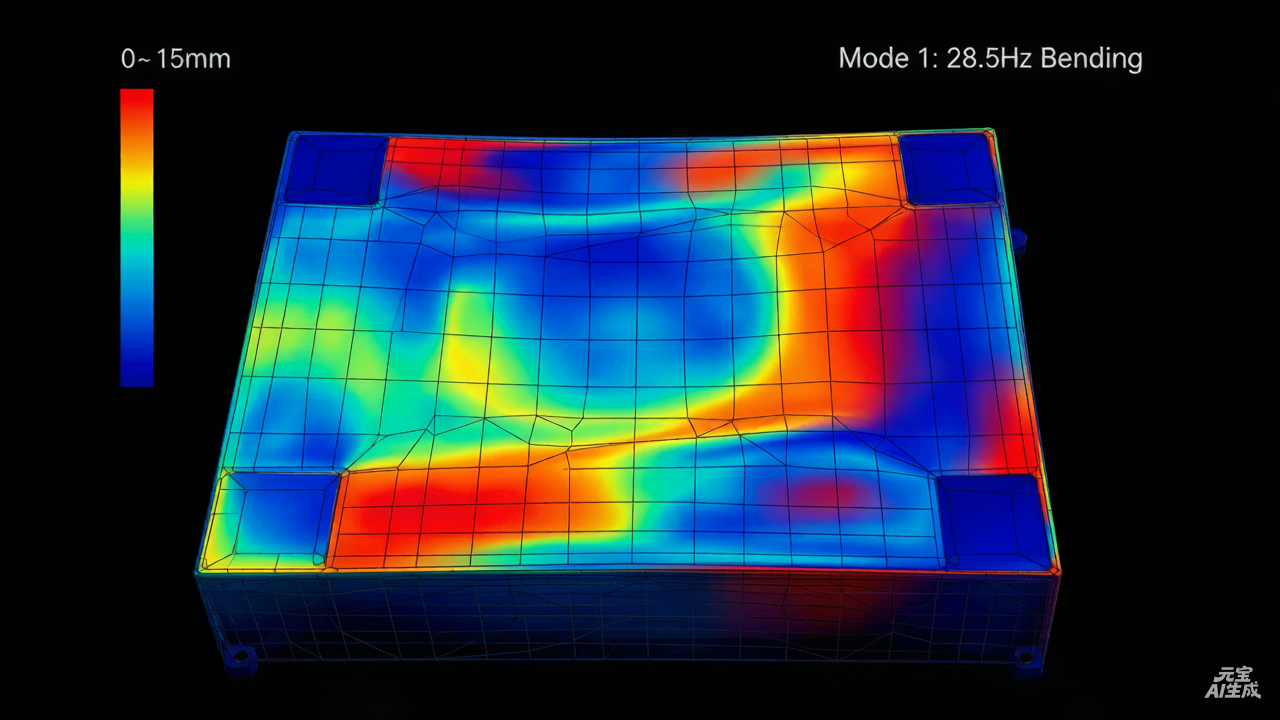

如下图：模态振型云图 内容说明：电池Pack一阶弯曲模态振型，蓝→红渐变云图，标注Mode 1: 28.5Hz

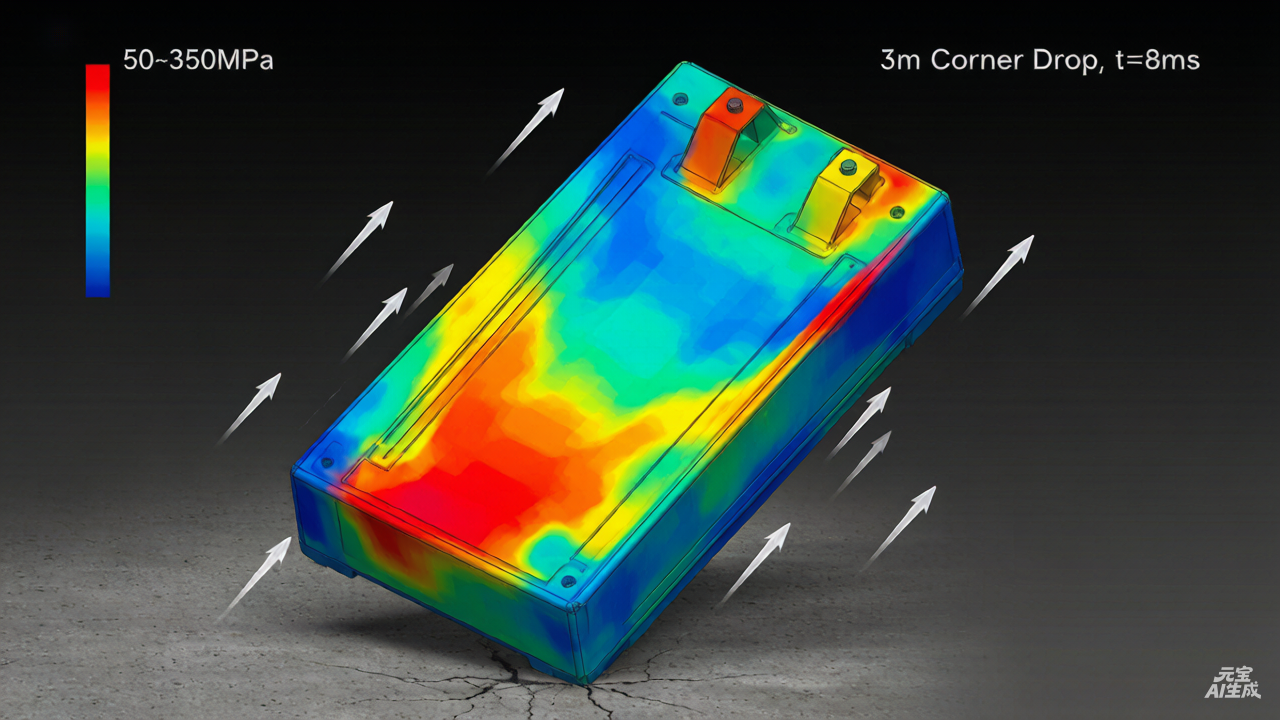

如下图：跌落瞬时应力云图 内容说明：3m角跌落8ms瞬间von Mises应力分布，撞击角红色集中，向两端递减

三、案例手记：一台液冷Pack的固定点“抢救”过程

下面这个case是某280Ah 液冷柜式Pack的真实迭代路径（数据脱敏）：

背景： 3.7MWh 液冷系统，单Pack约180kg，原设计4个M12固定点+钣金吊耳，要通过 UN38.3 跌落 + 公路随机振动。

第一轮仿真（翻车）：

3m角跌落，吊耳根部最大塑性应变超标；

随机振动下固定点 RMS 应力145MPa，焊缝热点循环寿命预测仅2万次，卡在认证线。

改了三件事：

1. 吊耳从折弯钣金改为压铸铝，局部加筋，把应力云图的“红区”挪开焊缝；

2. 固定点螺栓从 M12×4 升级为 M14×4，并重新校核螺栓预紧力（很多人忽略这一步，预紧不够，振动下螺纹副微动磨损反而更快）；

3. 冷板与底架之间加了两处辅助限位，让跌落惯性力不全压在吊耳上。

第二轮结果：

跌落最大塑性应变降至安全范围内；

随机振动 RMS 应力降至98MPa，寿命预测翻3倍；

样机物理测试一次过，无返工。

这套迭代从 CAD 变更到求解出报告，总共11天。如果纯靠打样-试摔-再改，光模具就得两轮起。

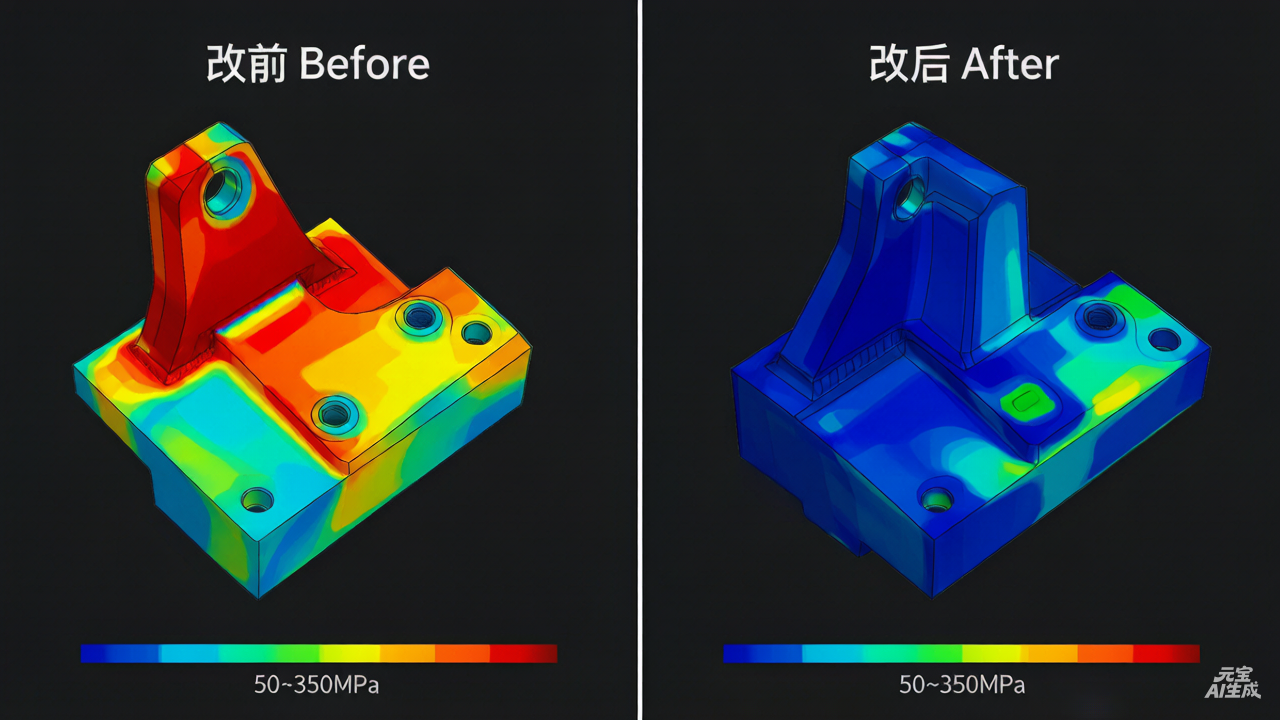

如下图 为改前改后吊耳应力对比 内容说明：改前红色危险区→改后蓝色安全区，应力从320MPa降至100MPa

四、工程考量：固定点强度，别只盯“够不够拉”

做Pack结构的人，固定点容易被当成“附件”处理，其实它是系统级薄弱环，几个容易踩的坑：

五、值不值得做仿真？

一句话：Pack单价几万块，一台摔废就是纯损，十台就是项目利润没了。

结构抗冲击仿真（振动+跌落+固定点）在开发里的投入占比大致如下：

• 仿真侧：几万块量级（含模型+报告+认证支撑）；

• 物理侧：打样+跌落台+振动台+返工，一轮轻松六位数；

• 时间账：仿真迭代1~2周 / 物理打样往返1~2月。

更关键的隐性价值在于：

• 认证一次性通过，保障交付节点；

• 海外项目可出具仿真报告应对客户DFMEA质询；

• 随着液冷路线普及（当前大储新项目占比超80%），Pack重量持续增加，仿真ROI愈发显著。
