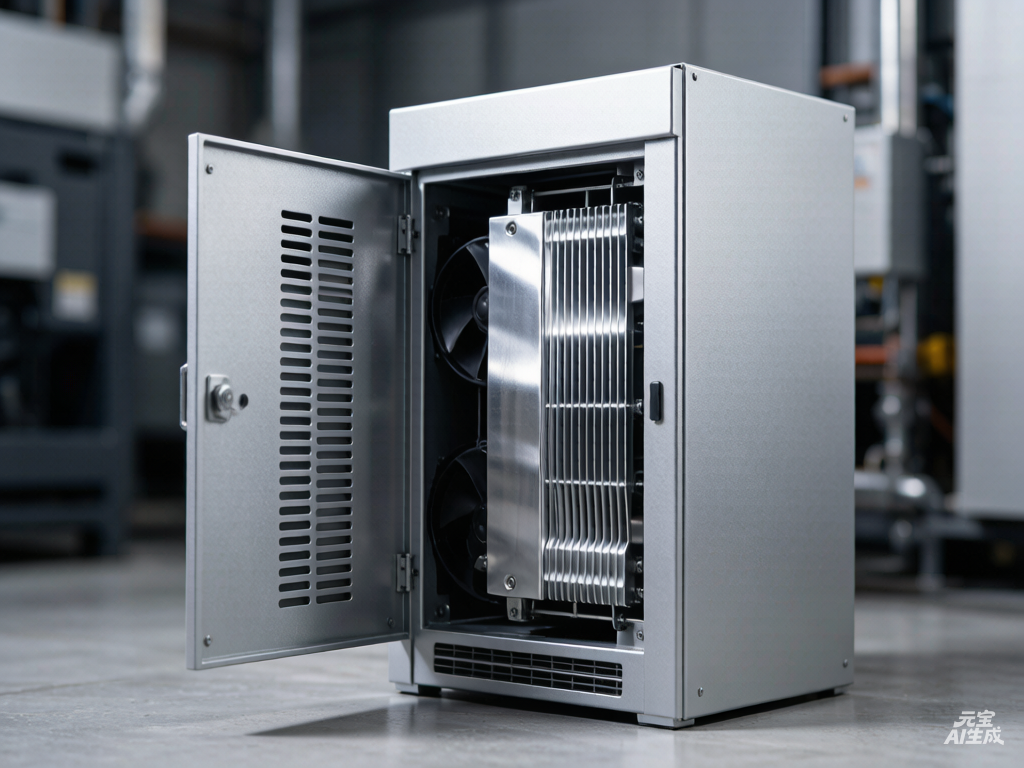

工商业储能 Pack 换热器：风道、风扇、CFD 三件事，决定你这台柜子能不能过夏

工商业储能这几年从"能装上"卷到"能过夏"——南方 40℃ 连晒 3 天，北方 -20℃ 要起机，柜子里几十度温差一拉，电芯一致性先崩，SC 再来一封热失控预警，整柜降额都是轻的。

而在 Pack 层，换热器（风冷风道/液冷冷板+外机换热器） 是热管理的"末梢执行器"。它的设计好坏，直接挂钩三个硬指标：

• 流量分配均匀性 → 电芯温差 ≤3℃ 还是 ≥10℃

• NVH → 居民区夜间 45dB 红线过不过得去

• 风扇堵转/高温保护 → 堵转 100ms 内能不能切得掉

下面拆开讲。

一、痛点：三个"看似小、实则要命"的工程坑

坑 1｜风道伯努利效应，近端冻死、远端热死

传统风冷电池舱的主风道+支风道如果做成等截面，空气沿流向不断被分配，动压降超过总压损，静压反而往末端抬——结果是靠近进风口的支风口风量偏小，远离进风口的反而偏大，或者反过来（取决于风道拓扑），总之电池簇之间风量不均，温差拉到 10℃ 以上不是新闻。

💡 液冷也一样。东方自控那套风液智冷的数据是：整仓各 Pack 入口流量差异要压到 <12%，堆内温差才能守住 3℃。流量分配这件事，风冷液冷同理。

坑 2｜NVH 不是"加棉"能解决的

工商业储能最难受的场景是园区/商业楼旁边——1 类声环境功能区，昼 55dB / 夜 45dB。

单台储能集装箱冷却装置 1m 处约 72–75 dBA，几十台并列后合成声压再抬，PCS 风扇全开还能冲到 70–80 dB。等环评卡你的时候再改，风道重开、柜体重做，来不及。

坑 3｜风扇堵转保护逻辑没校核，夏天一烧一片

堵转分两种：粉尘绒毛缠叶、长期运行轴承卡死。堵转电流瞬间上去，烧风扇是小事，功率 MOS 跟着炸、电芯局部过热才是大事。但很多 Pack 厂的保护逻辑还停留在"温度到了就降频"，没做转速反馈闭环——等温度上来，已经晚了。

二、原理浅析：风道 / 风扇 / 换热器各盯什么

风冷：用"变截面 + 均风板"破伯努利

核心思路两条：

1. 主风道变截面：沿流向逐步收/扩，把静压分布拉平，让每个支风口分配的动压接近

2. 支风口加均风板 / 可调百叶：开孔率按 CFD 算，远端开大、近端开小，人为补偿

液冷侧则是冷板内流道拓扑——仿生层级流道（东方自控叫法）把 0.5P 工况下包内最大温差压到 2.2℃，本质是让每颗电芯下面的流道阻力一致。

换热器本体：翅片形式决定 80% 的效率差

CFD 研究里有个很硬的数据：壳管式相变换热器，肋片长度/换热管半径比做到 1.5 时，放热时间缩短 80%，凝固总量提到 87%（光管只有 76%）。

放到储能场景，无论是风冷的翅片管还是液冷的外机微通道，翅片间距、翅片形式（双肋/三肋/波纹）、管排数的 CFD 迭代，比"照抄上一代"至少能抠出 15–20% 换热效率。

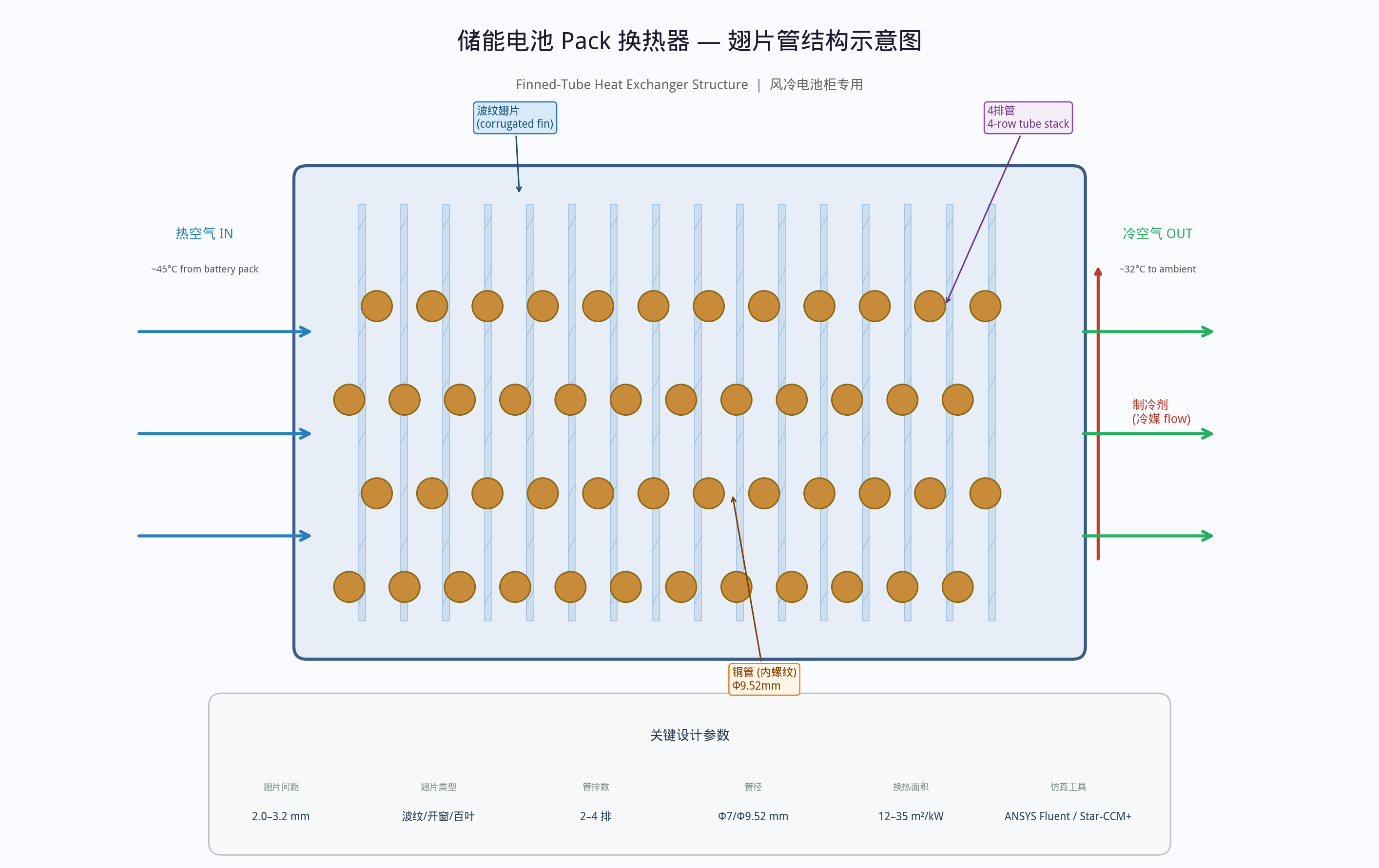

下图：储能电池 Pack 换热器 — 翅片管结构示意图

展示了波纹翅片、铜管（内螺纹）、4 排管堆叠、空气侧与冷媒侧流向。

风扇选型：EC + PWM + NVH 频谱

工业级风扇几个硬参数：

NVH 控制不是选个"静音扇"就完事——PCS 的电磁噪声在 2–4 kHz 有峰值，风扇的气动噪声在叶片通过频率（BPF）有峰值，两者叠加容易在某一频段冒尖。选型阶段要让供应商给频谱数据，不是只给一个 dBA 总数。

三、案例：一台 100 kW/215 kWh 工商柜的换热器迭代

拿一个典型的户外工商柜（风冷方案）跑一遍流程，液冷思路同构。

Step 1｜风道初版，CFD 打脸

• 初始方案：顶部单进风主风道 + 等截面支风道，轴流风机 4 台

• CFD 跑出来：远端 1/3 区域风速衰减 40%，顶部三层电池箱流量最少，电芯上下温差 8.7℃

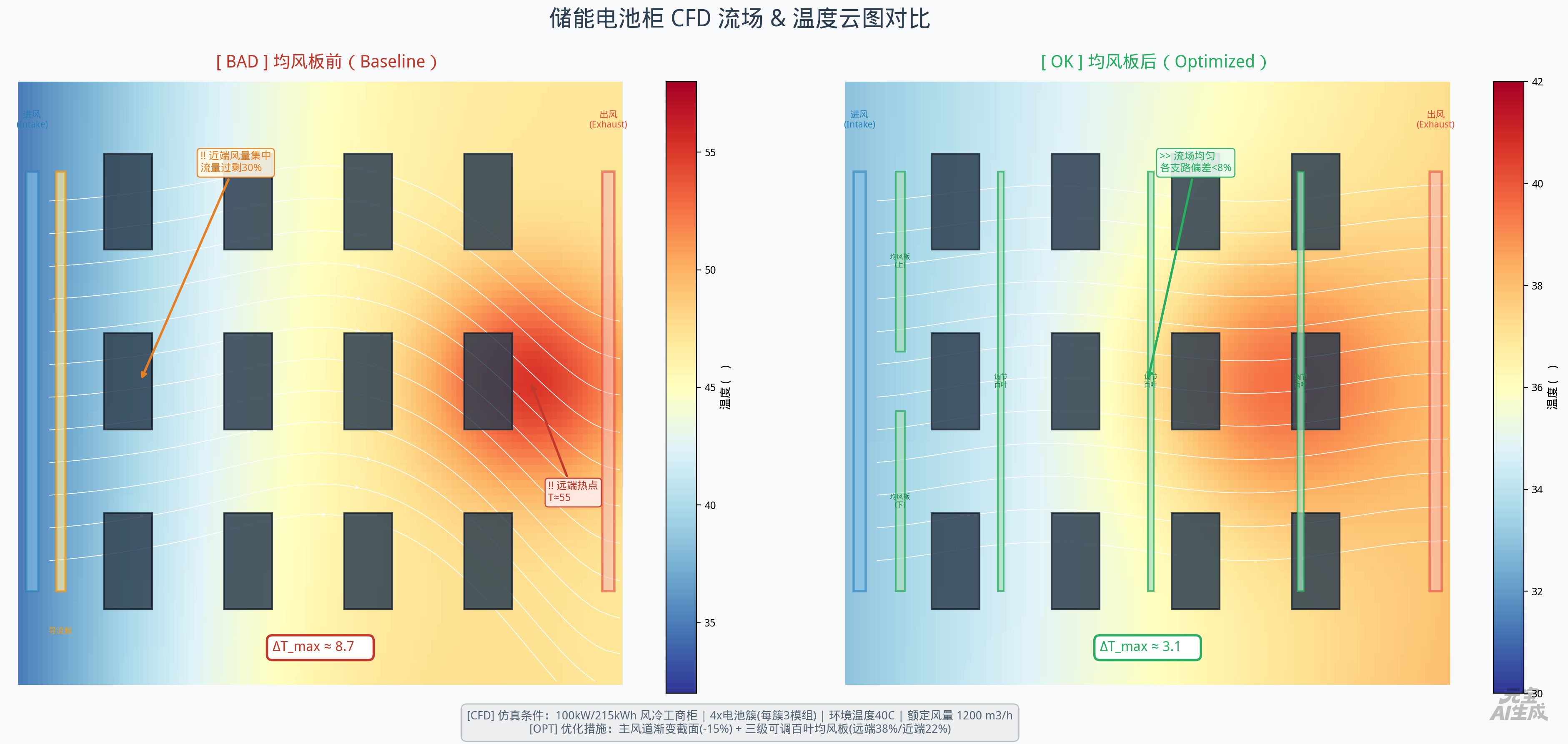

下图：储能柜 CFD 流线 + 温度云图对比（均风板前后）

左图流线集中在近端、温度云图红黄偏多（ΔT_max ≈ 8.7℃）；右图均风板后流场均匀铺开、整体蓝绿（ΔT_max ≈ 3.1℃）

Step 2｜导流板挪位置 + 均风板

把导流板从"进风口侧"挪到"风道出口侧"——这个坑 那篇白 皮 书里也踩过：导流板放错位置，冷风在进风口附近就被截住，后半段饿死。

调整后：

• 主风道改成渐变截面，沿流向截面积 ↓15%

• 支风口加多孔均风板，开孔率远端 38% / 近端 22%

• 包内电芯最大温差从 8.7℃ → 3.1℃

Step 3｜风扇重选 + NVH 校核

原配普通轴流 → 换成 EC 后向离心 + PWM 调速：

• 额定风量不变，额定转速噪音频谱 63 dB@1m（1m 声压）

• 夜间低负载自动降转 40%，噪音频谱落到 51 dB

• 加橡胶减震垫 + 进出风消音箱，边界噪音频谱再压 4 dB

对比江苏某电站的"血泪教训"：为了省成本用普通轴流，连续高温天整簇温差拉到 15℃，系统提前退役——风扇这钱省不得。

Step 4｜堵转+高温保护逻辑校核（重点）

原来的 BMS 逻辑是"温度→调占空比"的单环，补一层风扇转速闭环：

纯文本

PWM 指令占空比 → 风扇驱动 → TACH 转速反馈
              ↓

当前转速 vs 指令转速 → 差值 ≥ 阈值？
              ↓

是 → 判堵转 → 两步动作：

① 关放电 MOS，储能降功率/停运

② 切断风扇供电，防止堵转电流烧 MOS

这个逻辑在 长安的专利和 [available:2] 的储能扇保护电路里都能对上号——转速误差阈值一般设在 15–20%，连续 3 个周期超阈值就切，避免单次抖动误报。

高温保护再加一档阶梯：

• T > 45℃ → 风扇线性提转速（占空比增益 DCSS/TS）

• T > 50℃ 且风扇已满转 → 系统降功率，BMS 发告警

• T > 55℃ → 切高压，整柜停运

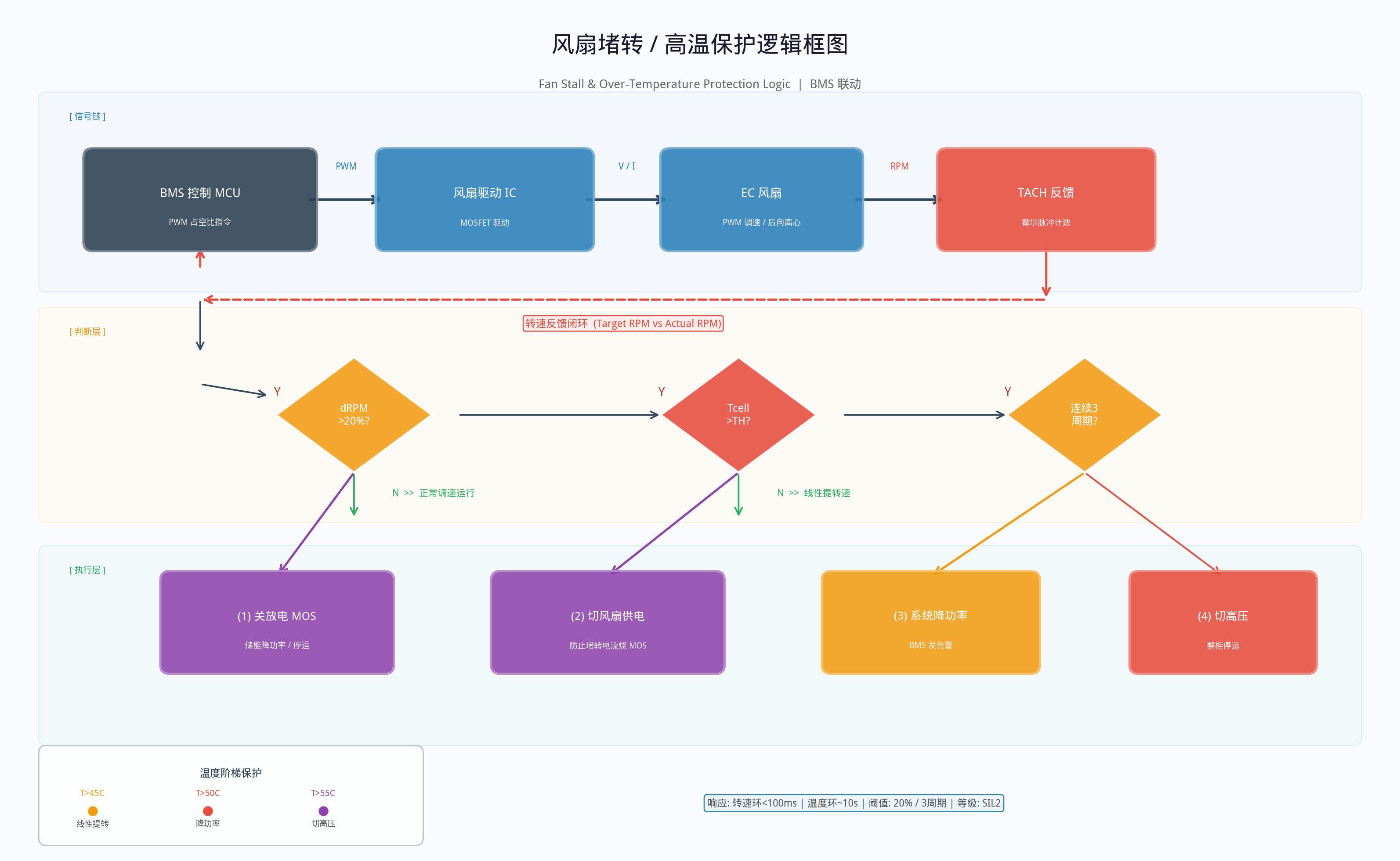

下图：风扇堵转 / 高温保护逻辑框图

三层结构：信号链（BMS→驱动→风扇→TACH 反馈）→ 判断层（ΔRPM>20%? / Tcell>TH? / 连续3周期?）→ 执行层（关MOS / 切供电 / 降功率 / 切高压），底部附温度阶梯保护（45℃→50℃→55℃）。

四、价值复盘

把这台柜子三个指标对标一下：

温差压住 → 循环寿命预期能多啃 15–20%（英维克液冷数据里寿命+20% 是这个量级）；NVH 过环评不再卡；堵转闭环把"风扇烧→MOS 炸→热失控"这条链在第一环就掐断。

五、写在后面

储能 Pack 换热器这件工业品，看着是"风道+风扇+冷板"三块积木，但风冷考均流、液冷考流道拓扑、NVH 考频谱、保护考转速闭环——每一块都得 CFD 跑过、频谱测过、保护逻辑校过，才敢往 40℃ 户外的工商柜里装。
