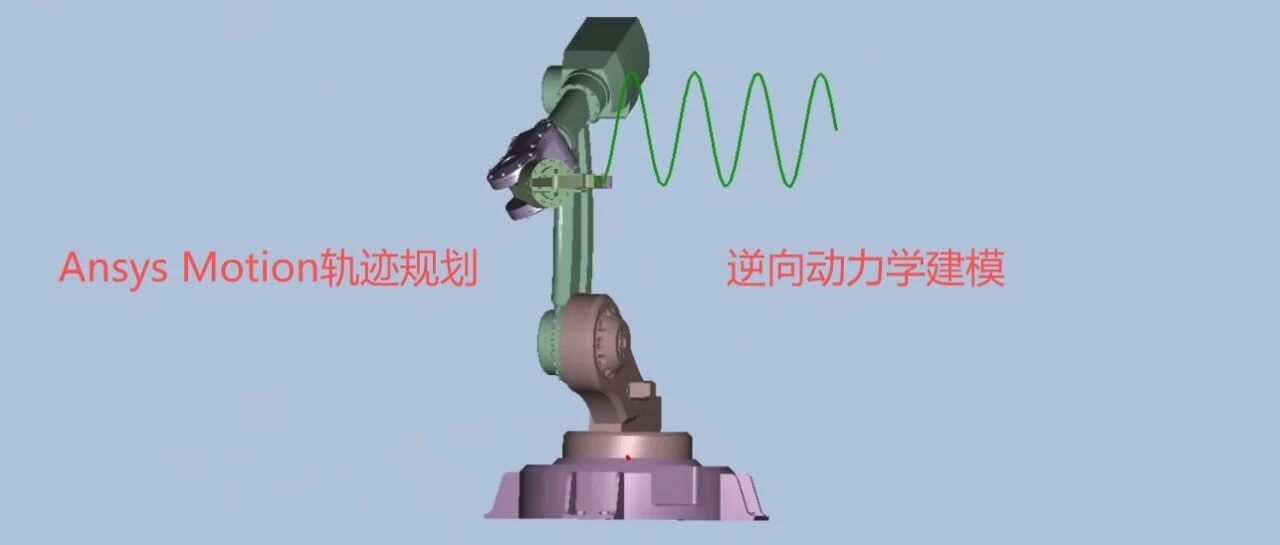

案例：利用Ansys Motion进行机械臂轨迹规划，逆动力学建模方法介绍
当我们为机械臂规划好一条运动轨迹后，驱动各个关节的电机究竟需要输出多大的扭矩？这个问题，是实现机械臂高性能运动控制的核心。逆向动力学建模，就是通过已知的运动状态（位置、速度、加速度），反向求解出所需关节力矩的过程。今天，我们就来深入探讨如何利用AnsysMotion这一多体动力学利器，高效精准地完成这一任务。1.什么是逆动力学？核心概念：逆动力学是“从果推因”的过程。在机器人学中，这个“果”是机械臂末端的期望运动轨迹（包括位置、速度、加速度），而这个“因”则是驱动机械臂各关节运动所需的力矩或力。一个生动的比喻：如果把机械臂的控制比作驾驶汽车。正运动学：我知道方向盘打了多少，油门踩了多深（输入），我能计算出车子会走出一条什么样的轨迹（输出）。逆运动学：我知道我要走一条特定的S形弯道（轨迹），我需要反算出在每个时刻方向盘应该转多少度（关节角度）。逆动力学：在逆运动学的基础上，我还要考虑车的重量、速度变化、地面摩擦，从而计算出我到底需要使多大的劲来转动方向盘，踩多深的油门和刹车（关节力矩）。逆动力学是运动控制的“力量之源”。为什么它至关重要？实现精确模型预测控制：提前计算所需力矩，实现前馈控制，大幅提升跟踪精度和动态响应。机械结构优化与选型：基于峰值力矩和连续力矩，为电机、减速器等关键部件的选型提供数据支撑。能耗评估与热管理：计算功耗，优化能效，设计散热方案。验证轨迹可行性：判断规划的轨迹是否超出电机扭矩极限，避免失控。2.逆动力学的原理与方法其物理基础是牛顿-欧拉方程或拉格朗日方程，通过建立系统的动力学模型来实现。牛顿-欧拉法：思想：从机械臂的末端或基座开始，通过力/力矩的递推，计算每个连杆的受力情况。过程：通常分为两步：特点：计算效率高，常用于实时控制。向外递推：从基座到末端，根据关节加速度计算各连杆的线加速度和角加速度。向内递推：从末端到基座，根据连杆的惯性力和外力，计算各关节所需的驱动力矩。拉格朗日法：思想：基于系统的能量（动能和势能）来建立动力学方程。通过拉格朗日函数对广义坐标和时间的微分，直接得到系统的动力学方程。特点：推导过程系统化，方程形式规范，但计算量可能较大。手动推导的挑战：对于复杂的多自由度机械臂，手动推导动力学方程极其繁琐且容易出错。这正是我们引入AnsysMotion这类专业软件的原因——它能够自动完成这些复杂的计算。3.轨迹规划的分类与方法轨迹规划是逆动力学分析的前提，它为逆动力学提供了清晰的“输入”。按空间分类：关节空间轨迹规划：直接在机械臂的关节角度空间中进行规划。方法简单，计算量小，不会发生奇异，但末端执行器的路径不确定。笛卡尔空间轨迹规划：在末端执行器的操作空间（三维空间）中进行规划。可以精确控制末端的路径，但需要实时进行逆运动学解算，可能遇到奇异性问题。常见的轨迹规划方法：梯形速度曲线：运动过程分为匀加速、匀速、匀减速三个阶段。轨迹简单，但加速度不连续，可能引起冲击。S型速度曲线：在梯形曲线的基础上，对加速度也进行了平滑处理，使得加加速度（Jerk）连续。运动更加平滑，能有效减少振动和磨损，是现代高性能运动控制的标配。点到点规划：多项式插值：使用三次、五次或更高次的多项式函数来连接路径点。通过设定边界条件（如起点的位置/速度，终点的位置/速度等），可以生成非常平滑的轨迹。五次多项式可以同时约束位置、速度和加速度。样条曲线：当路径点较多时，使用样条曲线（如B样条、NURBS）可以生成一条通过所有路径点且高阶连续的光滑轨迹，非常适合复杂的轨迹任务。分割线------3.AnsysMotion机械臂轨迹规划与逆向动力学建模流程好了，前面部分简单介绍了相关机器人轨迹规划，正，逆向动力学的基础概率，这些大家在网上都可以找到更详细的介绍，这里就不多赘述。下面以6轴机器人为例，介绍如何在WBmotion前处理界面中实现机器人末端轨迹规划和逆动力学建模的方法。3.1几何模型建立与导入这里要做轨迹规划，和得到关节驱动数据后的正向动力学分析，在正向求解，这里我分别用STEP函数和LININT插值函数来定义驱动，所以一共拉了三个project。模型里面包括机器人模型，工作台，被搬运的物体，以及这里定义机器臂末端轨迹路径的三个虚拟球；3.2轨迹规划动力学建模定义机器人连接关系，工作台与移动体接触，三个虚拟球和地面固定等这里特别说明，我们通过在机械臂末端与虚拟球直接定义bushingforce来实现机械臂末端快速移动到第每个虚拟球位置，然后在机械臂直接各旋转关节处定义bushingforce并仅设置阻尼值，来控制机械臂达到每个虚拟球的状态。这里三个虚拟球路径点，所以我们要分别求解三次，来获得机械臂末端到达路径点时，机械臂各关节的角度值，完成连接设置之后，我们需要在求解之前定义各关节角度测量函数，以便在后处理直接提取机械臂关节角度值随时间变化的曲线图。如下图所示完成求解后，可以打开motionpost，读取机械臂各关节的角度曲线图；机械臂末端到第一个虚拟球过程中，各关节角度曲线图机械臂末端到第二个虚拟球过程中，各关节角度曲线图机械臂末端到第三个虚拟球过程中，各关节角度曲线图接下来，记录机械臂末端分别在三个虚拟球时候角度值，如下图所示4.机械臂正动力学分析上一步通过三个虚拟球定义的机械臂末端轨迹，分别得到对应状态下机械臂各关节角度值，现在，可以新建分析，将这些角度值通过函数表达式作为驱动赋予给对应的关节进行驱动。这里，我仅介绍通过LININT插值函数的形式来进行分析设置，创建6个spline，分别用来定义各关节角度时程数据然后，定义对应的LININT函数表达式和jointload，加载到对应的关节。这里机械爪部分接触和运动副常规设置的细节忽略，大家自行设置即可。来源：AnsysMotion学习营
