【干货】一文读懂钢的回火脆性
回火作为四大热处理工艺之一，可以消除内应力、提升韧性。但神奇的是，钢的韧性并不都是随着回火温度的升高，线性变好的。在某些特定的温度区间，钢的韧性反而会下降，甚至发生毫无征兆的脆性断裂。这种现象，在冶金学上被称为回火脆性（Temper Brittleness）。
钢的回火脆性与钢的化学成分（碳含量及合金元素）密切相关。不同牌号、不同用途的钢，对脆性的敏感程度大不相同。今天，我们就聊一聊两类回火脆性，哪些钢种最易中招以及工业生产中的对策。

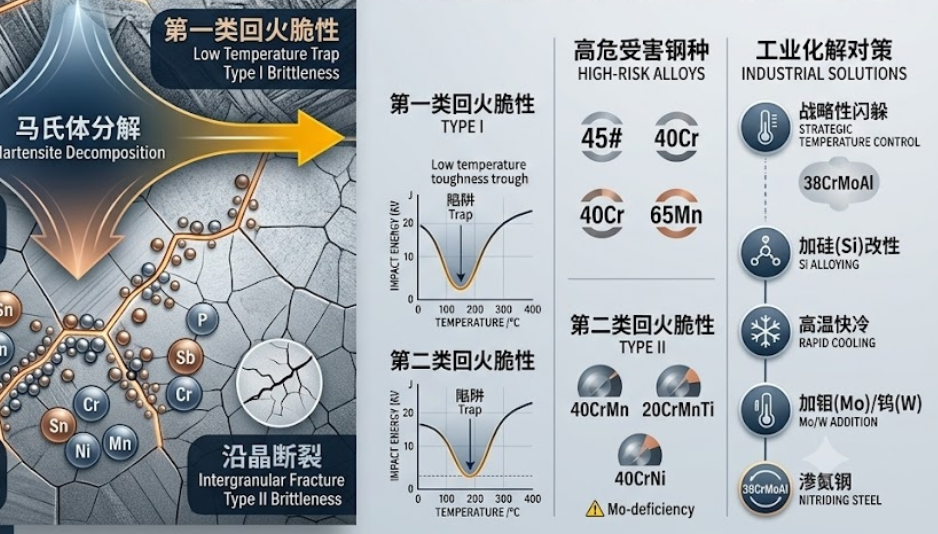

一、 第一类回火脆性
1. 核心特征
温度区间：通常发生在 200 ~ 400℃（常见于 250 ~ 350℃）。
可逆性：不可逆。顾名思义，将变脆的钢进行高温回火，消除脆性后，即使再次回到脆性温度区间，也不会再次产生脆性。。
2. 哪些钢种会中招？
结论：几乎所有的工业用钢（碳钢和合金钢）都会产生第一类回火脆性。
中碳钢（调质钢）：碳素调质钢（如 45号钢）、合金调质钢（如 40Cr、30CrMnSi、42CrMo 等）。例如，含碳不同的 Cr-Mn 钢在 350℃ 左右回火时，冲击韧性都会出现明显的低谷。
高碳钢与弹簧钢：如 65Mn、60Si2Mn。弹簧钢为了保持高弹性极限，通常需要进行中低温回火，若落在 250~400℃ 范围内，就会表现出明显的晶间型断裂特征。
3. 为什么会发生？（断裂机理）
淬火马氏体在低温回火时会发生分解。在此过程中，碳化物会优先在原奥氏体晶界以薄壳状析出。与此同时，钢中残留的有害杂质元素（如磷 P、硫 S）也会向晶界偏聚。这两者共同作用，极大地削弱了晶界本身的断裂强度，导致受力时零件极易沿着晶界发生脆性断裂（沿晶断裂）。
🛠️ 如何避开第一类回火脆性？
由于其“不可逆”的特性，我们无法通过“先脆化再修复”的方式来解决，只能从源头防范：
避开温度区：在制定热处理工艺时，精密计算硬度与韧性需求，严格避免在 250 ~ 400℃ 区间内进行回火。
等温淬火代替：对于某些高强度零件，采用下贝氏体等温淬火工艺代替传统的“淬火+低温回火”，可以直接绕过这个脆性陷阱。
加入硅（Si）：在选材或炼钢时，适当提高钢中的硅含量（如 30CrMnSiA）。硅能够有效推迟马氏体的分解，把第一类回火脆性区推向更高的温度，从而拓宽安全回火的窗口。
净化钢水：在冶炼端通过精炼手段，将 P、S 等杂质元素的含量压到最低，并细化奥氏体晶粒。
二、 第二类回火脆性
1. 核心特征
温度区间：主要发生在 450 ~ 650℃ 的高温回火区。
可逆性：具有极强的可逆性，且与冷却速度相关。
变脆：在此区间长时间停留，或回火后缓慢冷却（如随炉冷却），钢会严重变脆。
消除：重新加热到 600℃ 以上并快速冷却（水冷或油冷），脆性消失。
复发：已经消除脆性的零件，如果再次在 450 ~ 650℃ 缓冷或长时间停留，脆性会再次显现。
2. 哪些钢种会中招？
结论：主要发生在含有特定合金元素的“合金结构钢”中。碳钢基本没有第二类回火脆性。
第二类回火脆性发生的先决条件是：钢中同时存在促进脆化的合金元素和有害的杂质元素（如 P、Sn、Sb、As）。
含铬（Cr）、锰（Mn）、镍（Ni）、硅（Si）的低中合金结构钢：
单独含有一种元素时：锰钢（如 40Mn2）的脆化倾向最高，铬钢（如 40Cr）次之，镍钢再次之。
多种元素复合时（最危险）：当多种元素同时存在时，脆化作用呈指数级放大。如 20CrMnTi、40CrMn、40CrNi、12CrNi3 等。
低合金铸钢件：多数低合金铸钢件在淬火或正火后，为了调整组织使其兼有高强度和良好韧性，需要进行 500~600℃ 的高温回火，此时必须注意此问题。
精密渗氮钢（需特别注意）：精密零件的气体渗氮通常在 500~550℃ 下长时间进行（40~70h）。普通的合金钢如果拿去长时间渗氮，一定会发生严重的脆化。
🚫 哪些钢“免疫”第二类回火脆性？
优质碳素钢（如 20、45号钢、Q235等）：由于没有 Cr、Ni、Mn 等合金元素去“拉拢”杂质，纯碳钢即使在 450~650℃ 回火后缓慢冷却，也不会产生第二类回火脆性。
含有足量钼（Mo）或钨（W）的合金钢：如 42CrMo、35CrMoV。钼（0.2%~0.5%）和钨（0.4%~1.0%）能强力阻止杂质元素向晶界偏聚，因此这类钢极不易产生第二类回火脆性。
3. 为什么会发生？（断裂机理）
这主要是一场由合金元素引发的“杂质串通案”。当钢中含有 Cr、Ni、Mn、Si 等合金元素时，它们在高温下倾向于向原奥氏体晶界偏聚。坏消息是，这些合金元素会“拉拢”钢中的有害杂质（锑 Sb、磷 P、锡 Sn、砷 As），导致杂质在晶界疯狂富集。如果回火后冷得太慢，这些杂质就会牢牢锁死在晶界上，造成严重的沿晶脆断。
🛠️ 如何克制第二类回火脆性？
针对其可逆和对冷却速度敏感的特性，主要方式如下：
回火后快冷：在 450 ~ 650℃ 高温回火结束后，坚决严禁缓冷！必须立刻进行水冷或油冷，让杂质来不及在晶界偏聚，强行将其“冻结”在基体中。
加入钼（Mo）或钨（W）：这是最有效的材料改性手段。在合金钢中添加 0.2% ~ 0.5% 的钼（Mo） 或 0.4% ~ 1.0% 的钨（W）。它们能极大地延缓杂质元素向晶界的扩散速度。
特种工艺的选材（如渗氮）：由于渗氮工艺时间长且温度正中脆性区，渗氮钢必须选用含钼的特殊钢种（如 38CrMoAl），并在达到要求的渗层后进行严格的退氮处理（540~560℃×2~3h），否则零件极易早期失效。
强韧化新工艺：利用亚温淬火（两相区淬火）或高温形变热处理，从根本上细化晶粒，强行改变杂质在微观组织中的分布状态，杂质能够集中于铁素体内，从而避免和减轻脆化。
为了方便大家记忆与工程应用，我们将两者的区别汇总如下：
| 特征维度 | 第一类回火脆性 (低温/不可逆) | 第二类回火脆性 (高温/可逆) |
| 敏感温度 | 200 ~ 400℃ | 450 ~ 650℃ |
| 冷却速度影响 | 无关 | 极度敏感（缓冷变脆，快冷安全） |
| 可逆性 | 不可逆（消除后不再生） | 可逆（可反复消除与复发） |
| 高危钢种 | 几乎所有钢（45号钢、40Cr、65Mn等） | 不含/少含Mo的合金钢（40Cr、20CrMnTi等） |
| 免疫钢种 | 无（部分高 Si 钢可推迟其发生） | 普通碳钢（45号钢等）、含足量 Mo/W 的钢（42CrMo等） |
| 核心对策 | 避开温度区、利用 Si 元素改性 | 高温回火后快冷、添加 Mo/W 元素 |
信息来源：网络
声明：本文所用图片、文字部分源于网络，目的为非商业性知识分享，版权仍属于原作者，如信息有误或涉及版权问题，请第一时间通知，我们将立即处理！
