modeFRONTIER集成Cotherm：实现TAITherm与CFD软件热流耦合仿真自动化优化

在整车热管理、电池热防护、座舱热舒适性等工程问题中，单纯依靠三维热仿真（TAITherm）或流体仿真（FLUENT/STAR-CCM+等）往往无法完整描述真实的物理过程。热辐射、热传导与对流换热需要联合求解，而传统的手动耦合方式——反复在TAITherm和CFD软件之间导出导入温度、换热系数等数据——通常需要重复6-8次甚至更多迭代才能收敛。这不仅耗时，也限制了设计空间探索的深度和广度。

如何将这一繁琐的耦合过程自动化，并在此基础上实现设计参数的自动寻优？本文介绍一种基于modeFRONTIER + Cotherm + TAITherm + CFD软件的集成优化方法。

一、工具简介

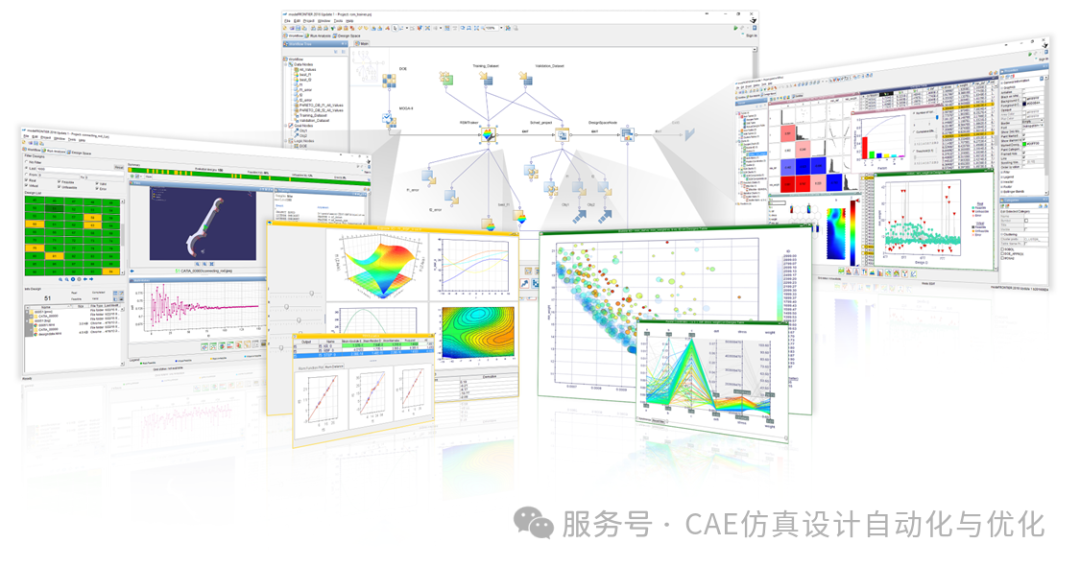

modeFRONTIER是全球首个通用多学科多目标优化集成平台，以工作流形式集成第三方CAE工具，实现仿真过程自动化。它提供完整的优化工作流：模型分析与校准→数据建模→AI数据驱动建模→多学科优化→不确定性量化。

Cotherm是TAITherm同系列的热流耦合与流程自动化工具，支持TAITherm与STAR-CCM+、Fluent、OpenFOAM等主流CFD软件的稳态、准瞬态和全瞬态耦合。

TAITherm是专业三维热仿真工具，擅长处理热辐射及长瞬态工况。CFD仿真软件可以选择在STAR-CCM+、Fluent、OpenFOAM等主流CFD软件中自由选择。

二、集成优化流程

整个流程在modeFRONTIER中搭建，核心思路是：用modeFRONTIER驱动参数变化→生成参数文件→调用Cotherm执行TAITherm与CFD软件的耦合计算→提取结果→自动寻优。

第一步：准备工作

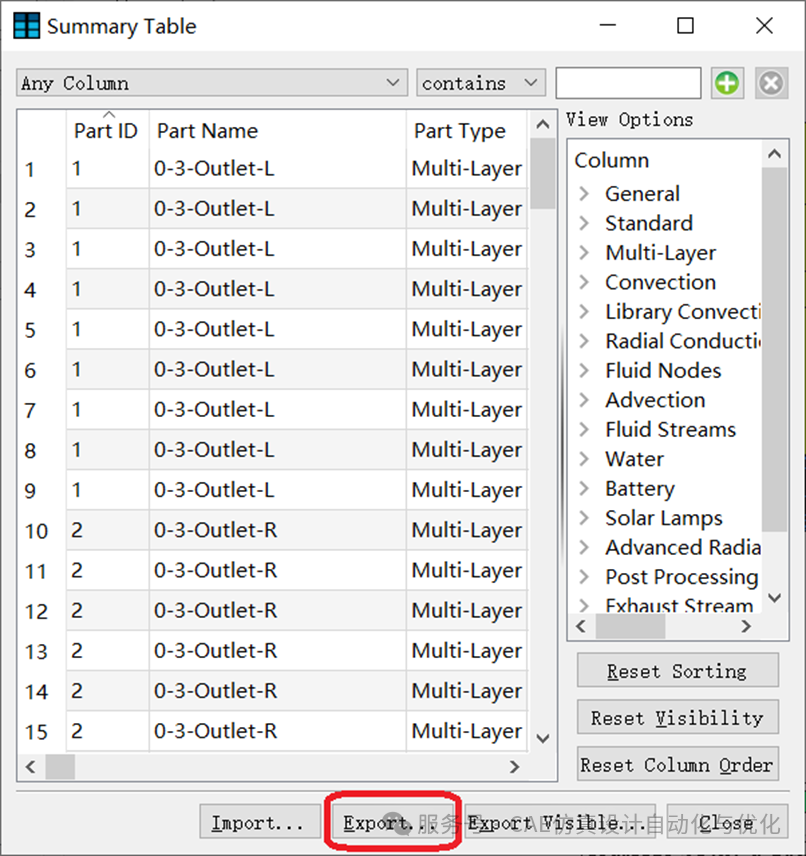

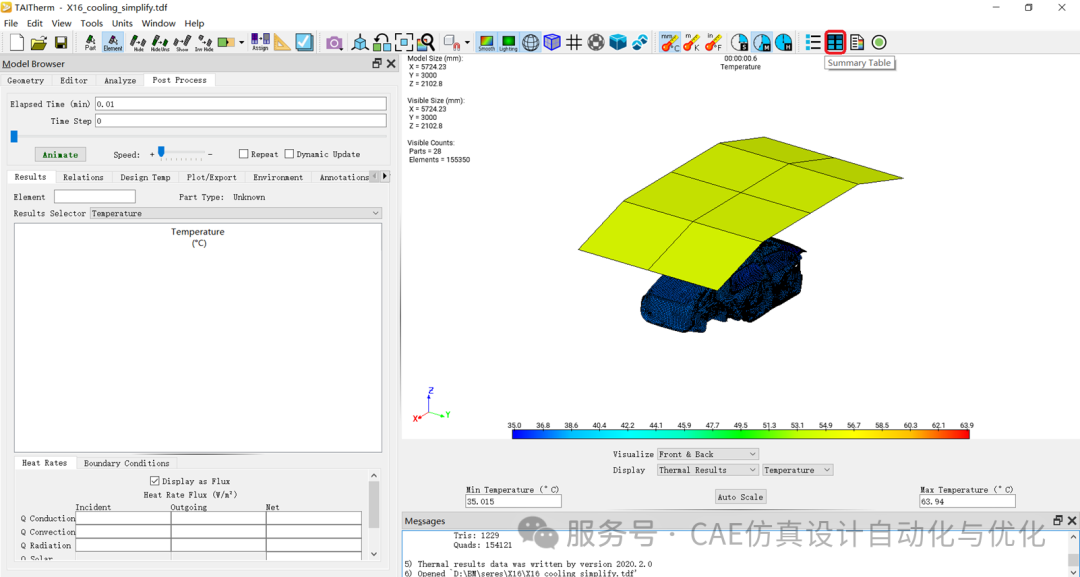

在TAITherm中打开已准备好的tdf文件，点击右上角Summary Table，在弹出的界面中选择Export，生成一个csv文件（该文件记录了模型中所有可参数化的变量）。

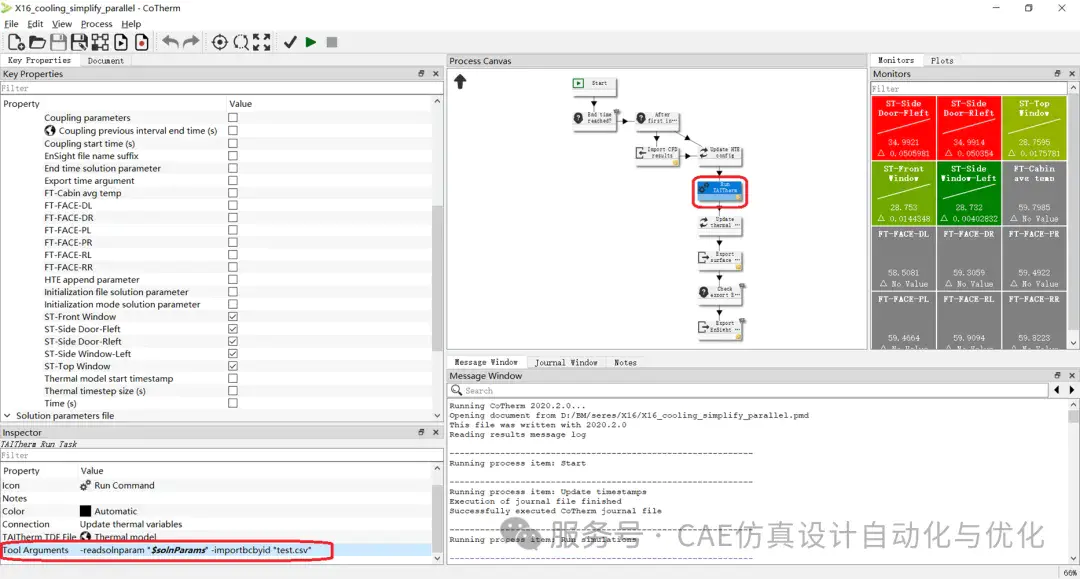

在Cotherm中打开准备好的pmd文件，编辑“Run TAITherm”节点，在左下角Tool Arguments中添加参数：-importbcbyid "test.csv"（test.csv即上一步导出的文件名），然后保存pmd文件。

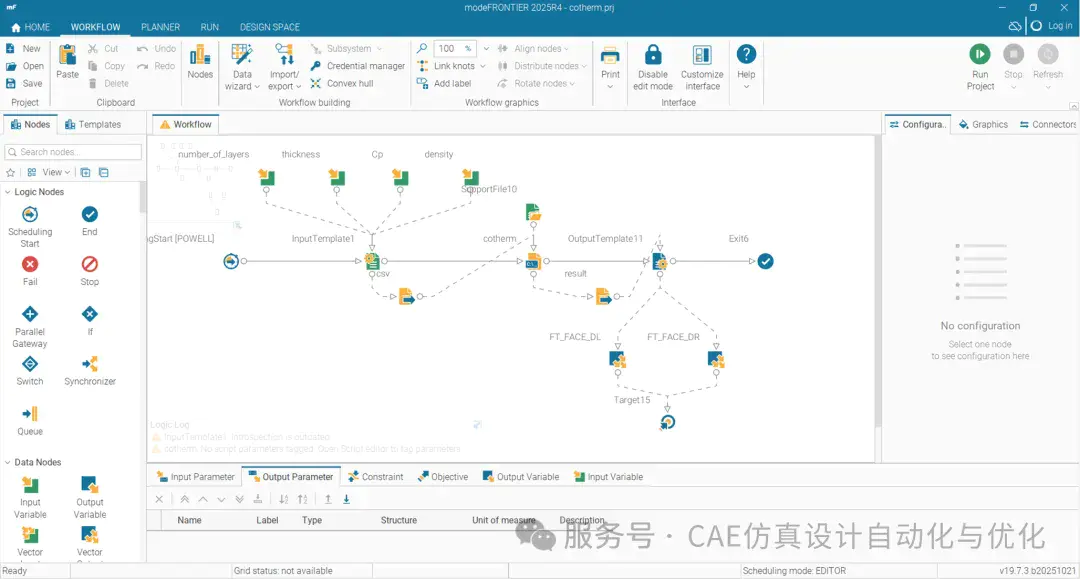

第二步：modeFRONTIER中搭建优化流程

（1）Input Template设置

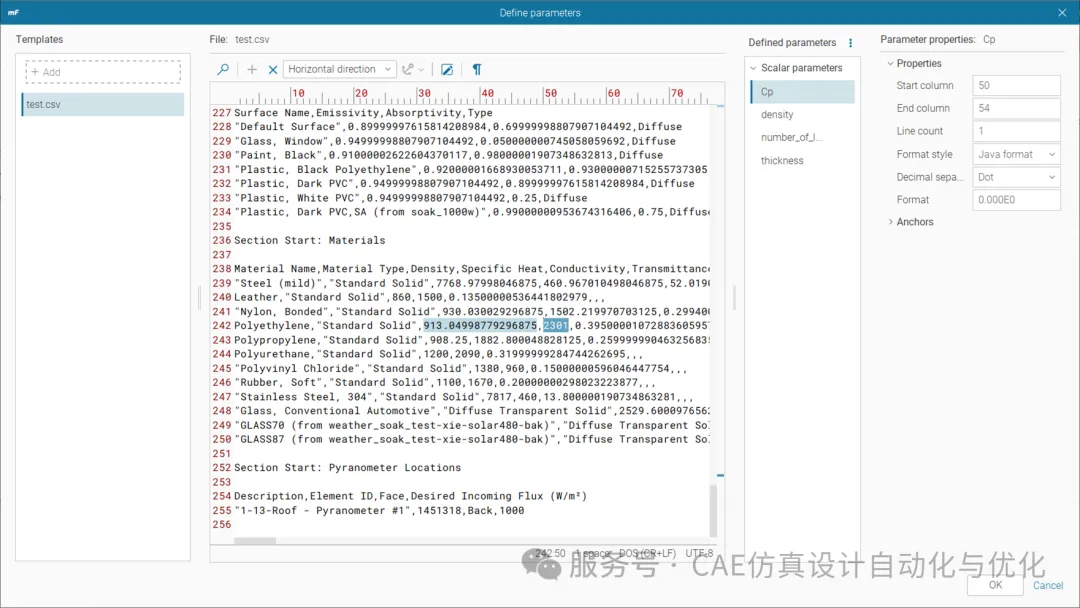

在Input Template节点中选择刚才保存的csv文件。找到需要优化的参数值（如材料厚度、热导率等），左键选中后右键创建变量并设定变量名。注意：对于层数这类必须为整数的变量，需在右侧Format中设置为#0。

在Introspection中将变量名称与modeFRONTIER的输入变量进行绑定。也可直接将相应变量拖到右侧，系统会自动创建输入变量，再修改具体设定（如变化范围、整数变量的step值）。

（2）文件传递与支持文件设置

使用Transfer File节点，将生成的参数设置文件（test.csv）传递给下一个执行节点。使用Support File节点连接到Cotherm计算节点，将CFD模型文件、TAITherm、Cotherm的项目文件全部加入Support File（注意目录中不要有特殊字符，尽量只使用字母、数字和下划线）。

（3）Cotherm计算节点设置

使用Dos Script节点（可重命名为“cotherm”便于理解），输入命令：
"D:\Program Files\CoTherm\2020.2.0\bin\cotherm.exe" -run X16_cooling_simplify_parallel.pmd

目录和文件名按实际情况自行设置。

（4）结果提取

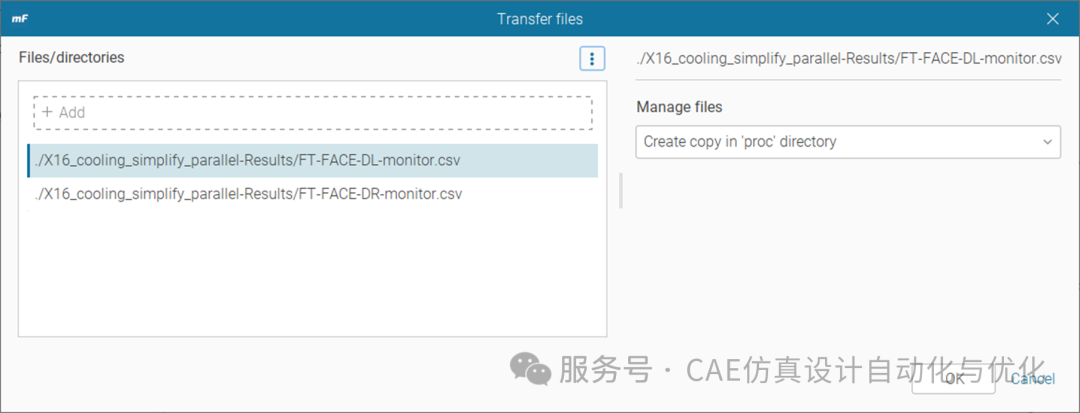

使用Transfer File节点将结果文件传递给Output Template节点（注意结果文件在子目录下，文件名需加上子目录路径）。

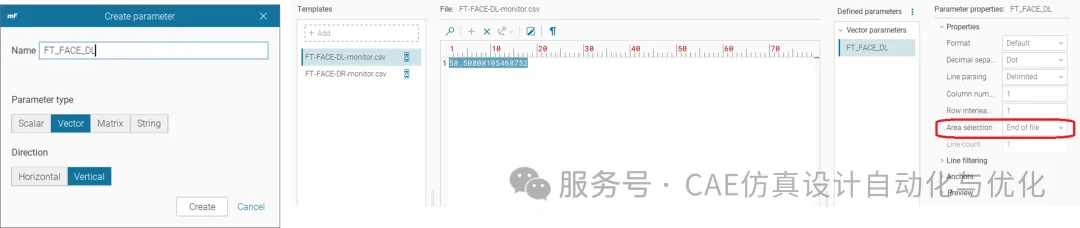

在Output Template节点中，左侧Add添加所有结果文件。选择所需数据（矢量选其中一个数字即可），右键Create parameter，给定变量名。

第三步：优化目标与算法设置

本实例案例为标定问题，使用了Target节点，将所有待标定的变量连接到target节点，并为每个输出变量设定目标矢量（即实验数据）。一般优化问题可按实际需求选择使用Objective（目标）或Constraint（约束）节点。

优化算法可在modeFRONTIER提供的各种开源和独有优化算法中按需要自由选择，如SIMPLEX或modeFRONTIER独有的pilOPT算法等。

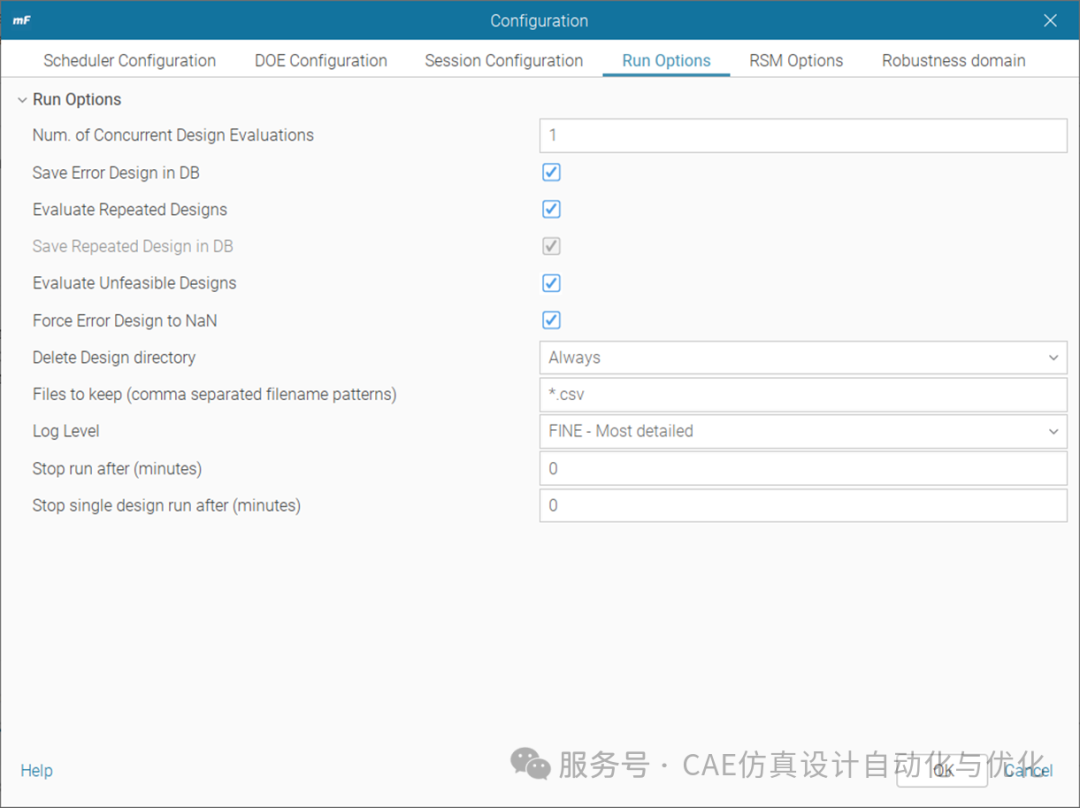

由于三维耦合仿真通常计算文件较大，建议在Run Options中将Delete design directory设置为Always，File to keep输入*.csv，计算完成后自动清空计算目录仅保留结果文件以节省硬盘空间。

三、方法意义与应用场景

这套集成方案的核心价值在于将原本需要人工反复干预的耦合迭代过程，变成了全自动的参数优化闭环。

在传统的热流耦合中，工程师需要手动完成：导出TAITherm壁面温度→在STAR-CCM+中导入并映射到流体边界→计算流场→导出换热系数和流体温度→在TAITherm中导入并重新求解→反复迭代直至收敛。这个过程不仅繁琐，而且每次参数调整都需要从头再来。

而通过modeFRONTIER+Cotherm的集成，这一切都实现了自动化。工程师只需在modeFRONTIER中设定好参数范围和优化目标，系统便会自动完成参数更新→耦合计算→结果提取→下一轮迭代的全过程，直至找到最优解。同时，modeFRONTIER内置的后处理与数据分析工具（如敏感性分析、帕累托前沿可视化、多变量聚类等）能让工程师不仅获得最优解，更能深入理解各设计参数对性能的影响规律，为后续工程决策提供更全面的依据。

典型应用场景包括：

• 整车热害分析：优化发动机舱隔热罩厚度、材料等参数，降低关键部件热负荷

• 电池包热管理：优化冷却通道设计、导热垫参数等，提升电池均温性

• 座舱热舒适性优化：优化空调出风口位置、风量分配等，提升人体热舒适度

• 排气系统热防护：优化隔热结构设计，平衡热防护效果与重量

四、扩展方向：加入几何与网格前处理工具，实现参数化几何优化

上述流程中的优化变量主要集中在材料属性、厚度、换热系数等物理参数层面。但如果希望更深入地探索设计空间，比如改变结构形状、调整零部件相对位置、修改冷却流道几何尺寸等，就需要将网格变形工具软件（如Dep MeshWorks、ANSA、Hypermesh等）也集成到流程中。

将网格变形工具软件纳入modeFRONTIER工作流后，完整的优化链条将变为：

modeFRONTIER驱动几何参数变化 → 网格变形工具软件自动更新几何并重画网格 → Cotherm调用TAITherm与STAR-CCM+耦合求解 → 提取结果 → 自动寻优

这样一来，优化的维度就从“在固定几何上调整材料参数”拓展到了“同时优化几何形状与物理参数”，设计空间被显著扩大，有可能找到更优的工程方案。

需要特别留意的是，几何参数变化后可能导致网格拓扑结构发生改变，这会对后续CFD计算收敛性带来一定挑战。建议在实际应用中，先对几何参数的变化范围做合理约束，避免出现过度变形导致网格失败的情况；同时可以在modeFRONTIER中添加错误捕捉节点，当网格生成或仿真计算失败时能够自动跳过该设计点，保证流程持续运行。

这种“前处理+求解+后处理”全链路的集成模式，正是modeFRONTIER作为多学科优化平台的核心优势所在——它不局限于特定环节，而是能够打通从CAD几何到CAE结果的全流程自动化。

五、总结

modeFRONTIER集成Cotherm的方案，将TAITherm的热辐射计算优势与CFD软件的对流换热计算优势有机结合，并通过自动化流程将原本需要数周人工干预的耦合优化工作压缩到数天内完成。对于面临日益严苛热管理挑战的汽车、航空航天等行业而言，这是一条切实可行的提效路径。
