去年我们开发了两套 三维机织复合材料建模软件:
1.1 嵌入式约束思想的建模

功能:
(1) 纤维束和基体分开建网格,在ABAQUS中进行嵌入式约束完成耦合;
(2) 建模结果为ABAQUS inp文件,可以直接导入ABAQUS中使用。
原理:
直接根据几何特点做网格,而不是先有CAD几何。当然,这需要了解网格的构造原理。ABAQUS的六面体网格,只要知道构造网格的8个节点和排序规律,就可以用一行字符创建出网格。
类比到修真世界,就是口诀(代码)+符咒(字符串)+阵法(数据排布)。
机织复合材料看似复杂、几何参数多。但是由于周期性排布的特点,总能找到一个代表性单元。只要把握住这个代表性单元,就完成了一般的工作。

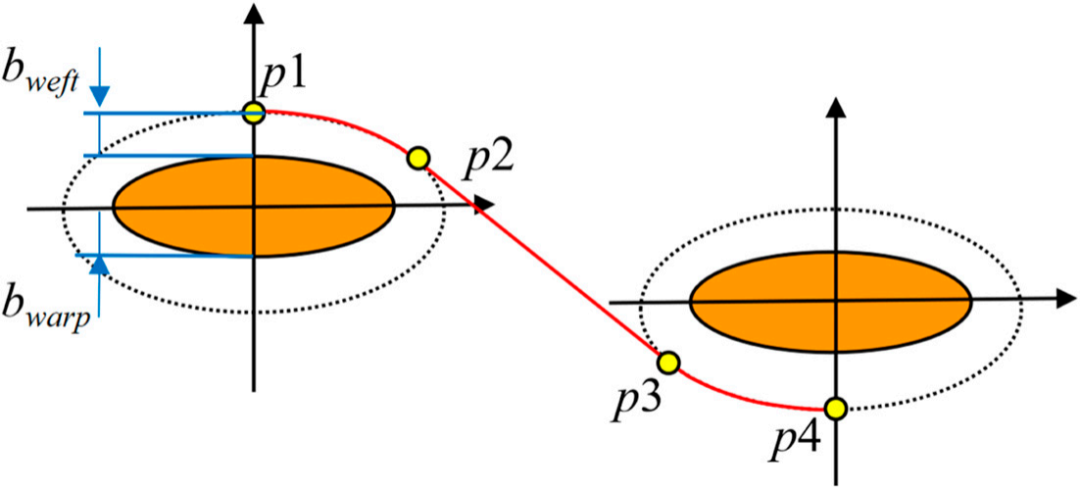

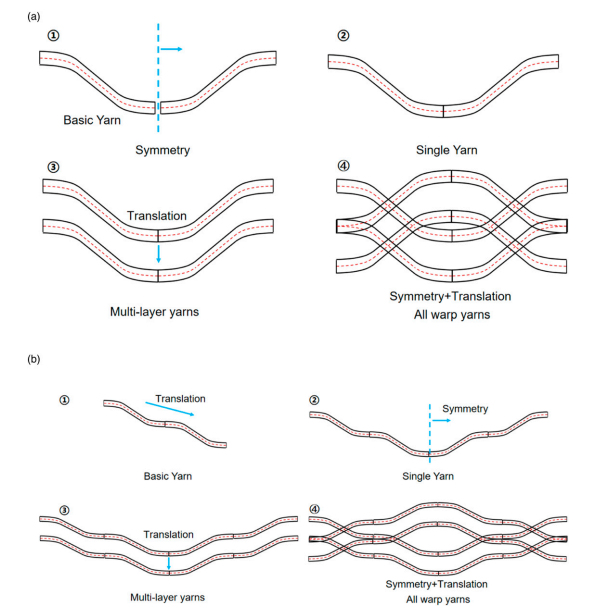

只要是经纬排布的纱线,我们总可以找到这样一个基础纱线轨迹(红色线):

然后用这个基础轨迹,作对称、平移等等,得到更大尺寸和更多数量的结构:

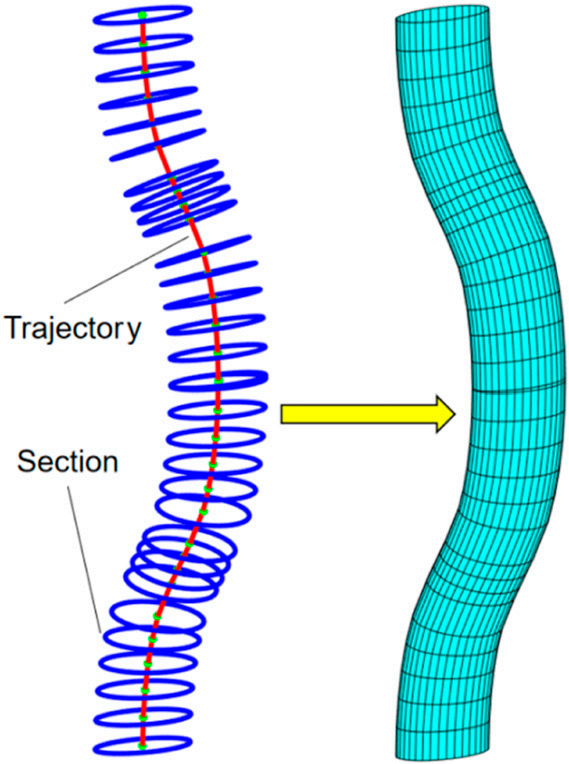

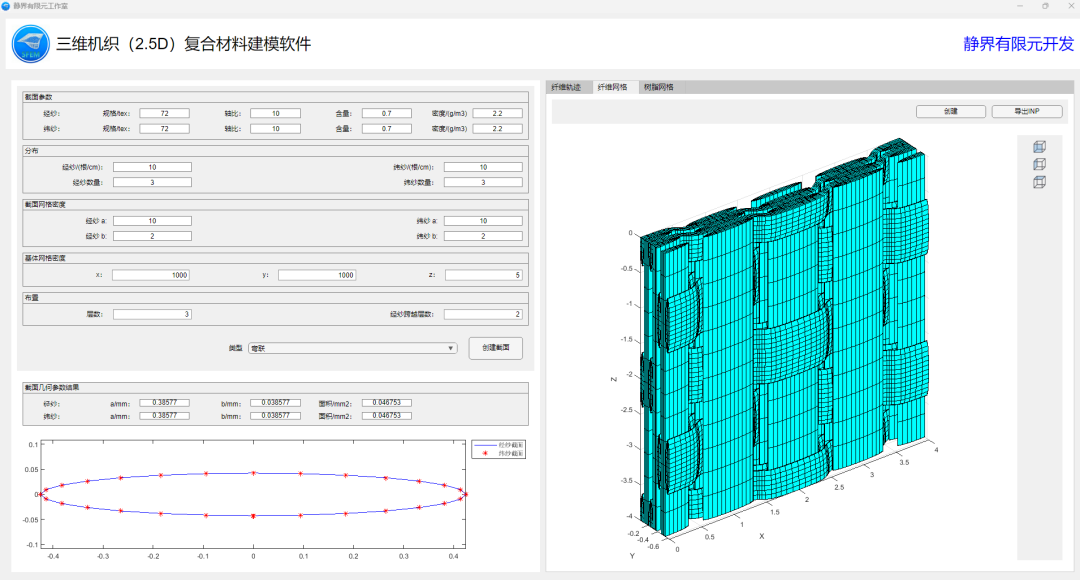

再之后就是将纱线截面沿着轨迹扫掠,边扫掠,边得到网格:

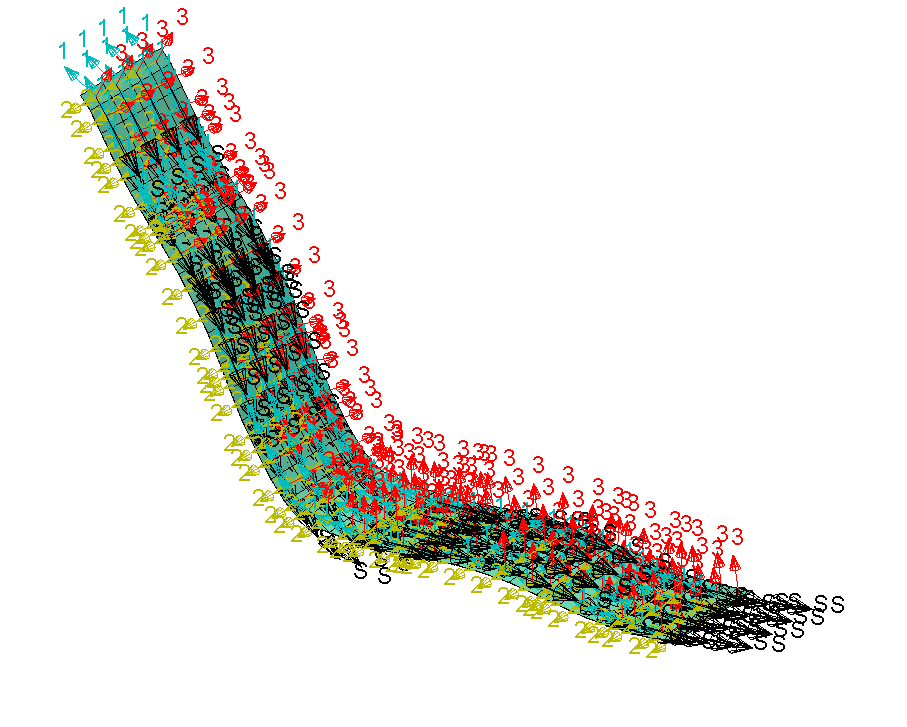

同时,根据轨迹生成材料局部坐标系:

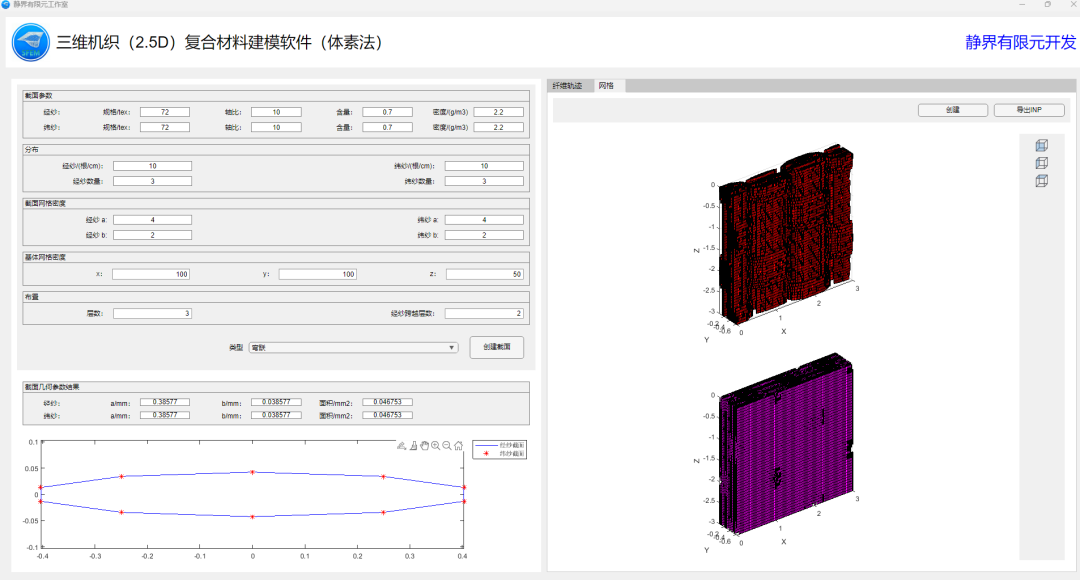

1.2 体素思想的建模

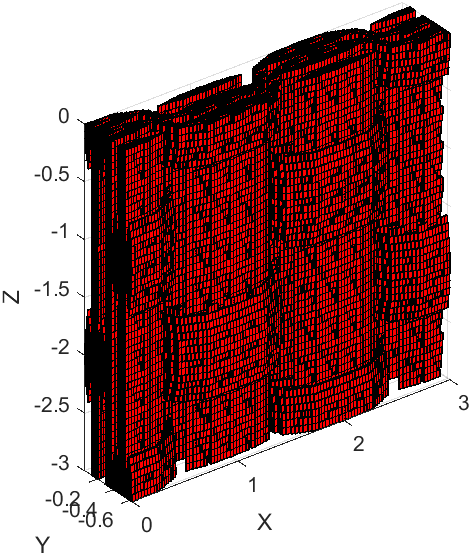

之前已经能够得到光滑的纤维网格了,所以体素方法很简单。只需要从均匀的基体网格中判断,哪些单元被已有的纤维网格包裹了,就可以得到纤维的体素网格。

实际上,体素方法本身并不高端,它本质是暴力搜索的方法。从技术上来说,没有什么美感。
唯一需要注意的是,为了保证纤维足够的特征,我们需要先创建大规模的基体单元。我目前测试下来,对于单胞级的,最好也要有100W网格。暴力搜索方法就会很慢。我想这也是不少人反映TexGen网格生成慢的原因之一。
当然可以有一些加速方法,比如先做预处理,构建八叉树提升检索速度,或者使用并行等等。但这也改变不了体素方法本身慢、且不适应于大尺度模型的特点。
除此之外,在检索的时候,还要做局部材料坐标系匹配。在生成inp文件的时候,需要自动定义两种材料和set以区分纤维和基体。

输入尺寸、材料参数,导入铺层表,软件可以自动分配材料局部坐标系,完成层合板建模,生成的inp可以导入ABAQUS中使用。

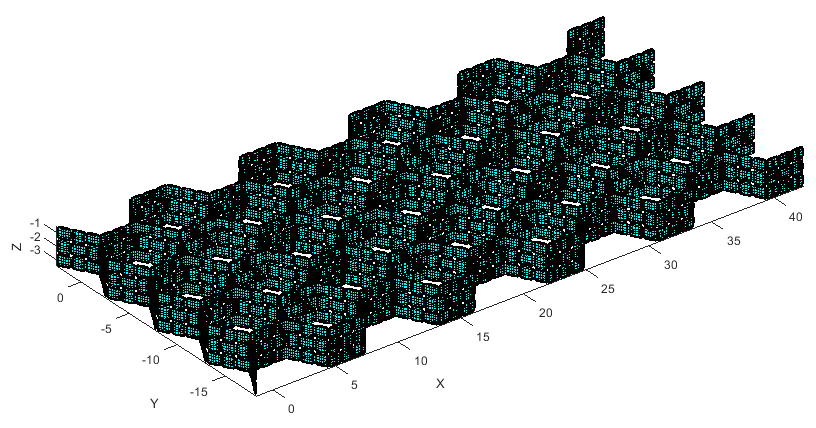

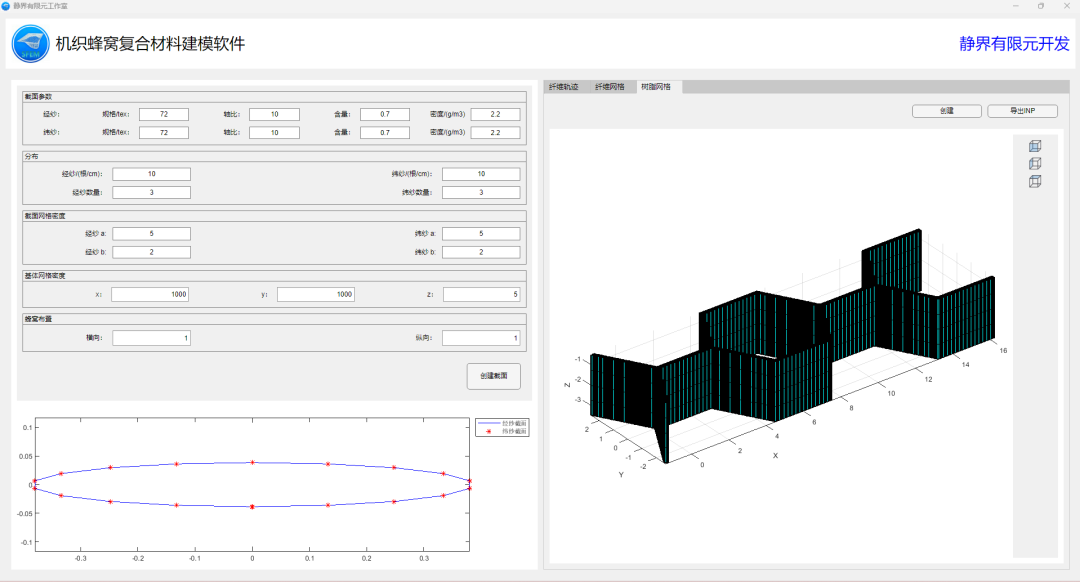

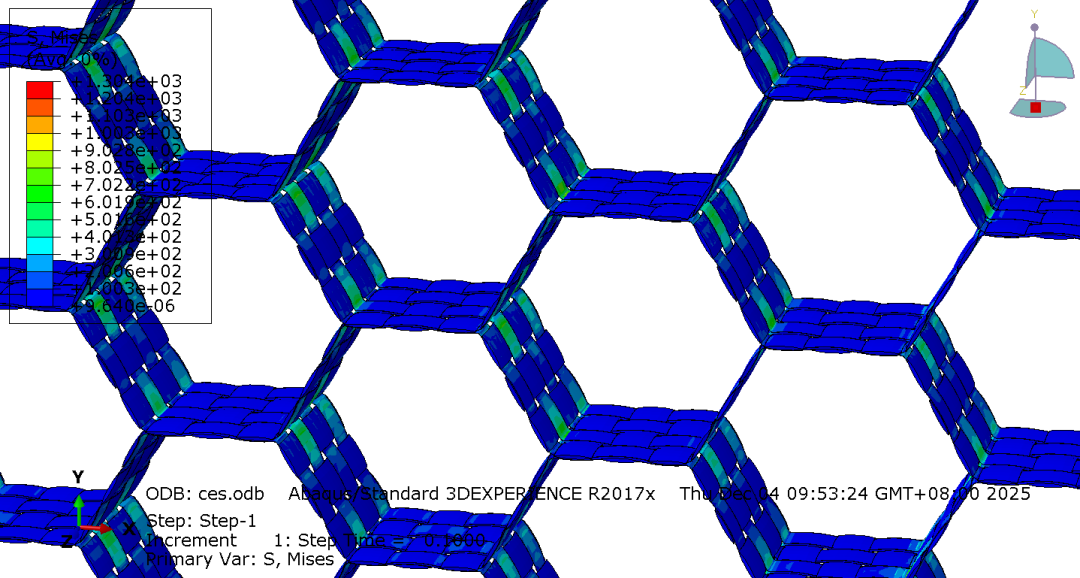

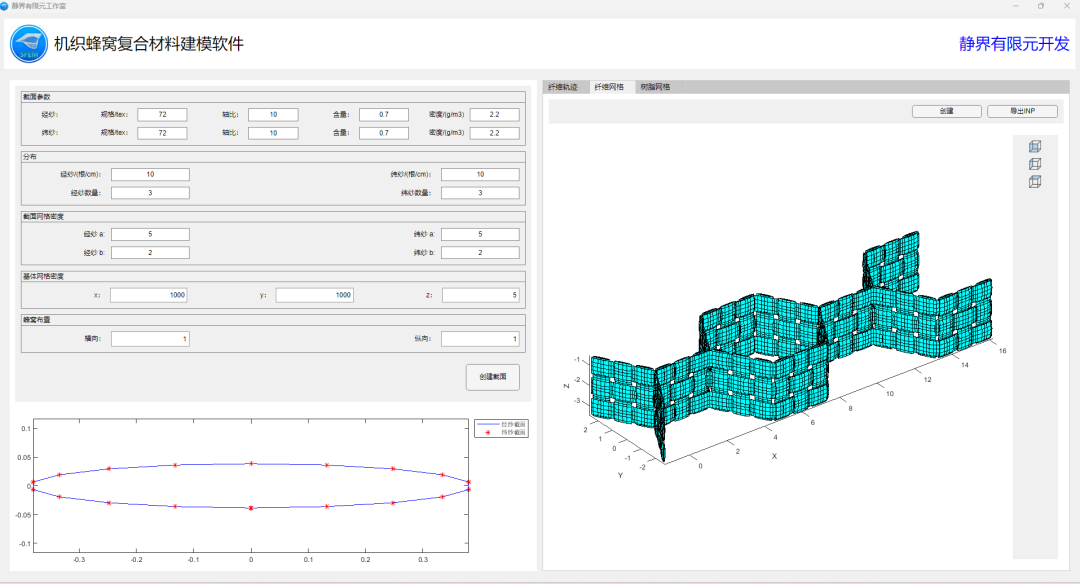

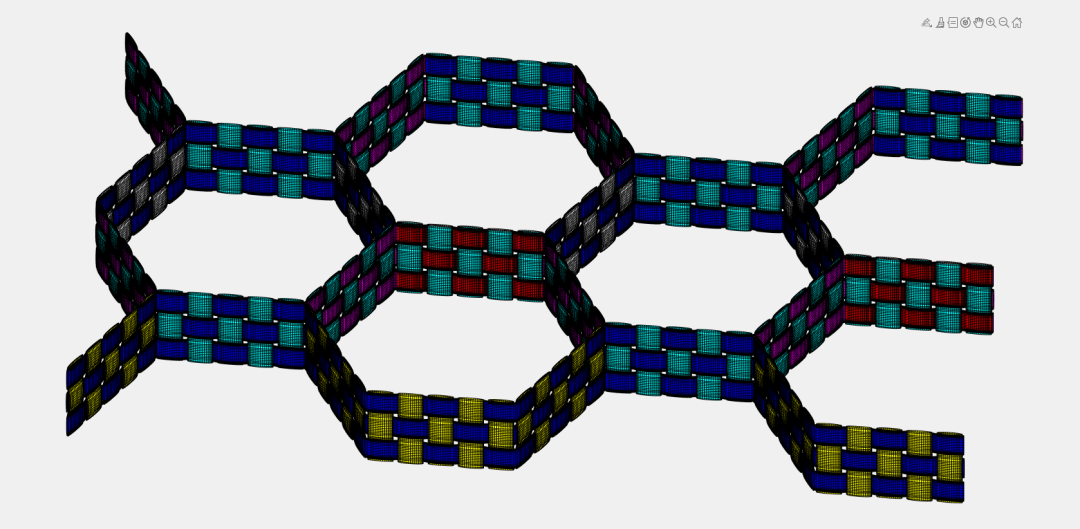

近年,有学者提出机织蜂窝结构,就是通过织造技术,得到蜂窝状的结构。
如此复杂的模型即便用TexGen也是很难创建成功。立体织物说回单胞,都知道周期性的,似乎只要周期性排列就能创建全尺寸模型。
但是,一旦模型里面存在不同的胞元,胞元和胞元之间的对接就成了大问题。


所以必须要解决旋转、不同胞元之间的对接问题。至于三维网格,倒不是大事,我们上面基于截面扫掠思路得的的三维渲染,稍微改进一下就能得到三维网格了。

基体的网格,我们采用了体素的思路,简单讲就是从一堆网格里面抠出来。
