几何前处理的“暗坑”：模型修复与网格策略
固定加密区(Fixed Embedding)：针对已知的关键区域预先加密。比如，进排气门附近加密到2-3mm捕捉涡流；喷油器喷嘴加密到0.2-0.5mm解析初始射流。 自适应网格加密(AMR)：这是CONVERGE的王牌功能。它根据求解过程中的物理场梯度自动加密网格，比如基于温度梯度追踪火焰锋面，基于速度梯度捕捉剪切层，基于喷雾体积分数分辨油束。你需要做的，就是设定好触发阈值和目标加密尺寸。
负体积/负温度：首要怀疑对象就是网格质量。检查加密区与非加密区之间的过渡是否平滑，避免尺寸突变。可以尝试略微增大基础网格尺寸或调整加密级别。 网格无关性验证是铁律：不要相信单一一套网格的结果。至少用两套不同密度的网格（如基础网格4mm vs 3mm）计算同一个工况，对比关键结果（如峰值压力、流量系数）。如果差异大于1%，说明网格还不够密，结果不可信。 善用“检查”功能：在提交计算前，务必使用CONVERGE Studio的网格检查工具，查看网格质量分布，把问题扼杀在提交之前。
缝隙(Gaps)：计算域泄漏，求解器报质量不守恒错误。 重叠面(Overlaps)：网格生成畸变，易产生负体积，导致计算发散。 开放边(Open edges)：边界不封闭，前处理直接报错，无法生成计算域。 法线方向不一致：可能导致内部/外部判断错误，影响AMR和边界条件。
全自动网格：基于基础网格，配合固定与自适应加密。 AMR触发依据：温度梯度（火焰）、速度梯度（湍流）、喷雾体积分数（油束）。 加密目标：火焰面附近0.25mm，剪切层0.5mm，喷雾核心0.2mm。 核心思想：在关键物理过程发生的地方投放密集网格，其他地方保持稀疏，实现精度与效率的平衡。
汽油机燃烧的灵魂：从点火到CA50控制
点火设置：使用Energy Deposition模型。点火能量（通常30-60mJ）和持续时间（1-2ms）共同决定了初始火核的大小和能量。这个“火种”必须足够强，才能在被湍流吹熄前成长起来。 CA50控制：这是汽油机仿真的关键目标。CA50主要由点火提前角控制。你需要建立一个快速反馈循环：运行仿真→提取CA50→与目标值比较→调整点火角→再次运行。通常需要几次迭代才能对准。记住，CA50过于靠前（上止点前）可能导致爆震，过于靠后则热效率下降。 初始条件：点火时刻的缸内混合气状态至关重要。务必先进行冷流（冷机）仿真，确保进气过程模拟准确，得到可靠的初始流场和浓度场，再在此基础上进行燃烧仿真。

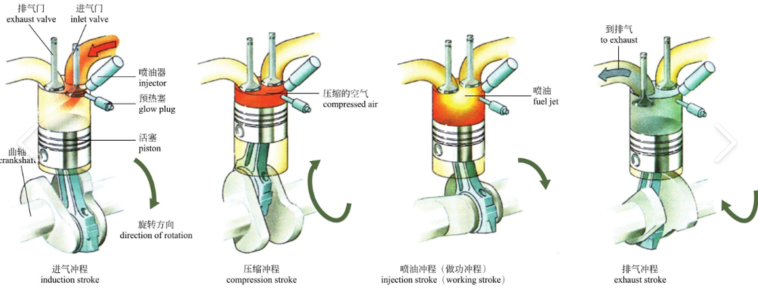

柴油机仿真的硬核：高压喷雾与压燃的博弈
液滴破碎：KH-RT模型是标准配置。它基于韦伯数(Weber Number)判断液滴是在气流剪切力（Kelvin-Helmholtz波）作用下剥离破碎，还是在自身不稳定（Rayleigh-Taylor波）作用下崩溃破碎。 液滴碰撞：O‘Rourke模型处理液滴之间的碰撞，决定它们是合并成大滴还是反弹。 壁面交互：Bai-Gosman模型预测油束撞击活塞顶或缸壁后的行为，包括附着形成液膜、飞溅产生二次液滴等，这对混合和碳烟生成至关重要。 燃烧与排放：依然依靠SAGE化学求解器，但需要使用包含NOx和Soot生成路径的简化机理。排放物的生成极度依赖于局部的当量比和温度历史。
喷油策略标定：现代柴油机都是多次喷射。Pilot（预喷）用于降低燃烧噪声，Main（主喷）提供主要动力，Post（后喷）促进后期碳烟氧化。在CONVERGE中需要精确设置每次喷射的起始时刻、持续期和油量，并分析它们对压力升高率、放热率和排放的影响。 EGR模拟：废气再循环是降低NOx的关键技术。在CONVERGE中，可以通过在进气边界设定EGR气体的组分（主要是CO2、H2O和N2）比例来模拟。EGR的引入会降低缸内氧浓度和绝热火焰温度，从而抑制NOx的生成。
结果的审判官：后处理分析与模型验证

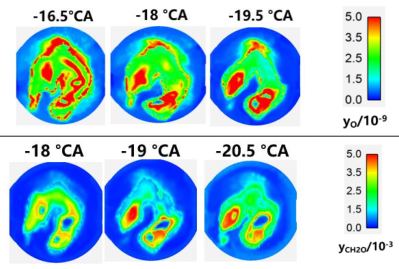

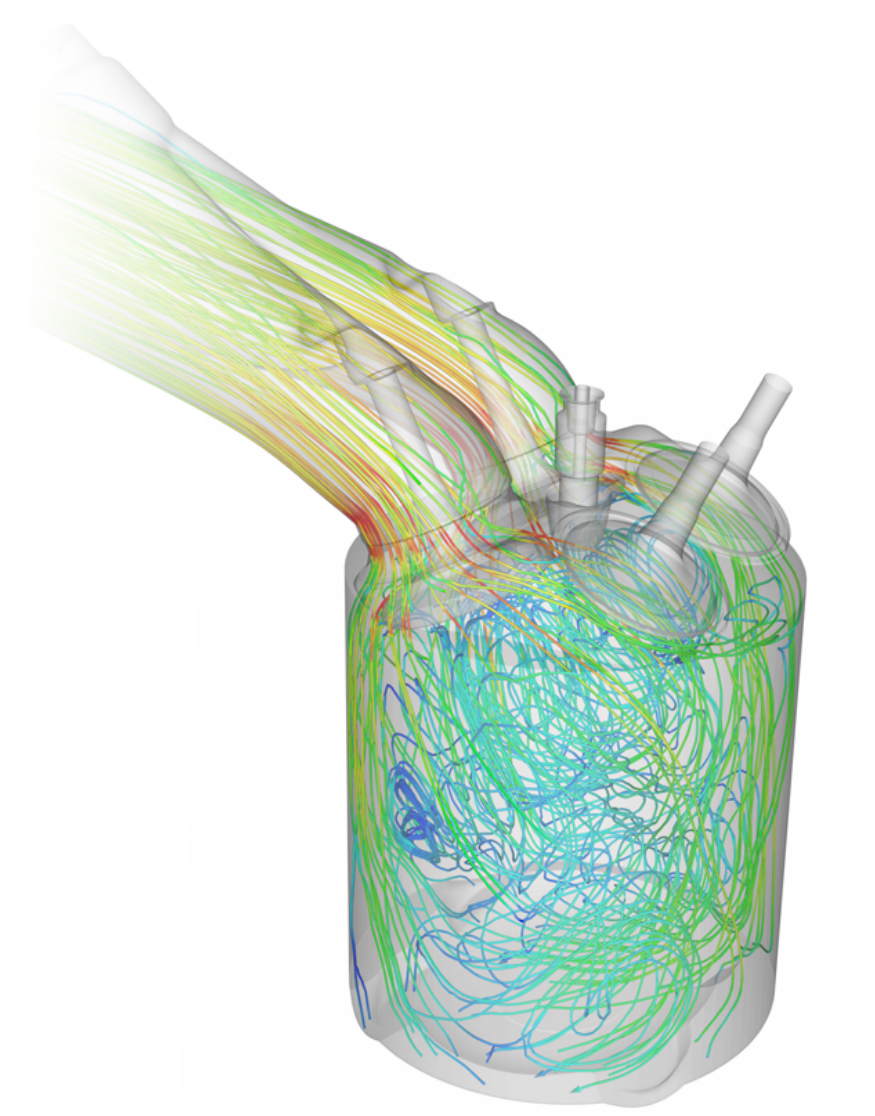

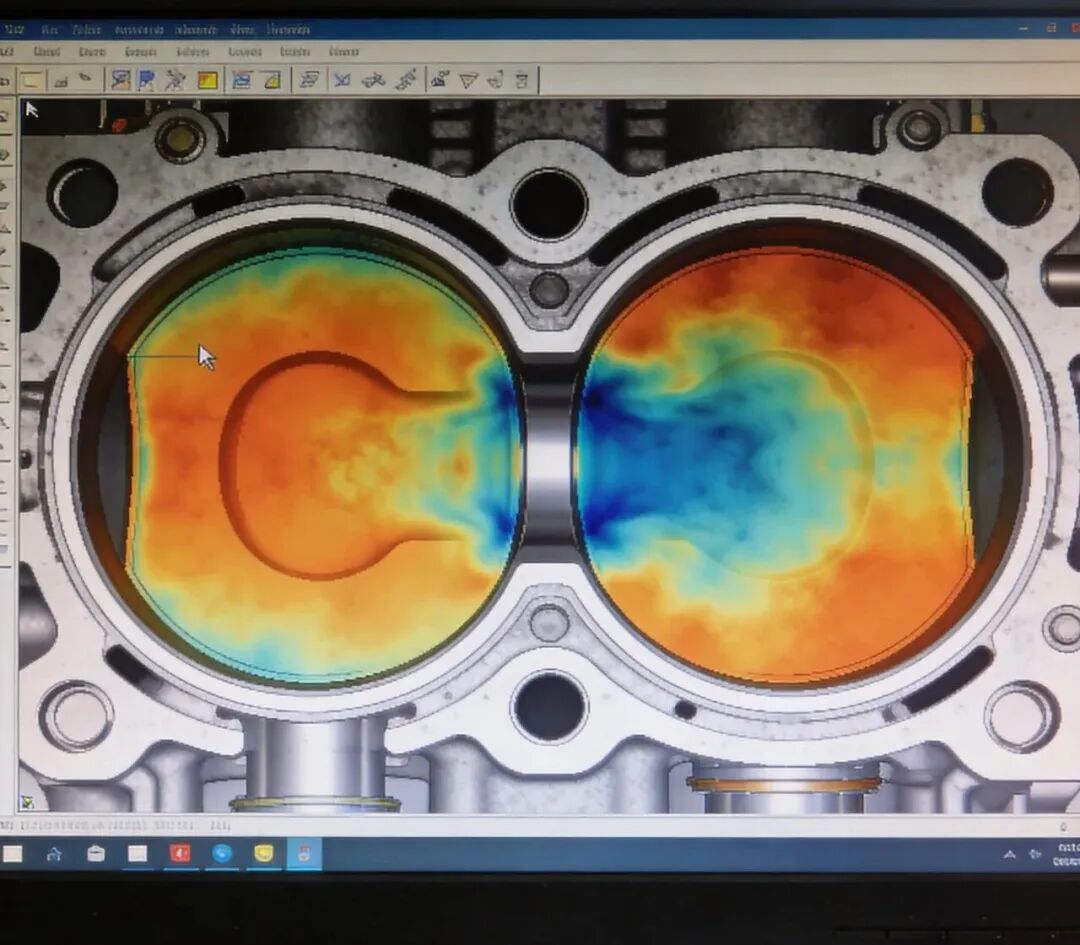

流场分析：看涡量等值面，识别缸内滚流和湍流涡结构的生成、演变和破碎过程，这直接影响混合速率。 燃烧分析：看OH自由基的分布，它标示着火焰锋面的实时位置。看温度场云图，分析是否有局部高温区（爆震风险）或淬熄区（燃烧不完全）。 性能参数：缸压曲线是根本，从中可以计算IMEP（指示平均有效压力）评估做功能力。放热率曲线则揭示了燃烧放热的快慢。CA10、CA50、CA90这三个特征角分别代表燃烧开始、中期和结束的时刻，共同定义了燃烧持续期，是优化燃烧相位的关键。
缸压对标：模拟的缸压曲线与试验曲线，其峰值误差应小于2%，燃烧相位（如CA50）误差应小于1°曲轴转角。这是仿真能否用于指导设计的底线。 网格无关性验证：如前所述，改变网格密度（通常是加细），关键结果的变化应小于1%。只有通过这个检验，你才能相信结果不是网格的“偶然产物”。
关键性能参数 | 物理意义 | 工程应用 |
|---|---|---|
IMEP | 指示平均有效压力，一个循环内单位气缸工作容积所做的指示功 | 评估发动机动力性和经济性的核心指标，直接用于性能对标和优化目标。 |
CA50 | 50%燃料已燃时所对应的曲轴转角，反映燃烧重心 | 优化点火/喷油正时的首要目标，用于平衡动力性（靠前）与经济性/排放（靠后）。 |
燃烧持续期 (CA90-CA10) | 从10%燃料燃烧到90%燃料燃烧所经历的曲轴转角 | 反映燃烧速度，影响热效率、噪声和排放。优化涡流、湍流和混合的目标。 |
峰值压力 | 循环中缸内最高压力 | 与机械负荷、爆震倾向直接相关，是结构设计和可靠性评估的关键输入。 |
放热率峰值 | 单位曲轴转角内释放化学能的最大速率 | 反映燃烧剧烈程度，与压力升高率和燃烧噪声密切相关。 |
系统化补课：把碎片知识串成实战能力
全流程闭环实战：不是讲零散功能，而是用一个完整的单缸机案例，带你走通从STL修复、网格划分、流动/喷雾/燃烧设置，到后处理分析和结果验证的完整企业研发流程。 理论+实操双轨：每一步操作都配套讲解背后的流体、燃烧基础理论，让你知道参数为什么这么设。 专治各种“报错”：课程专门设置了“计算前模型检验”模块，针对仿真发散、计算终止等高频报错提供排查思路，能省下大量无谓的试算时间。 覆盖基础与拓展：主线是四冲程汽油/柴油机，还加餐讲解了旋转进气发动机和对置二冲程发动机这两种特殊机型的仿真设置，覆盖面很广。 源自一线工程经验：讲师有多年企业级项目经验，内容不是纸上谈兵。
