作者 | 胡说 CAE 仿真秀优秀讲师

首发 | 仿真秀App

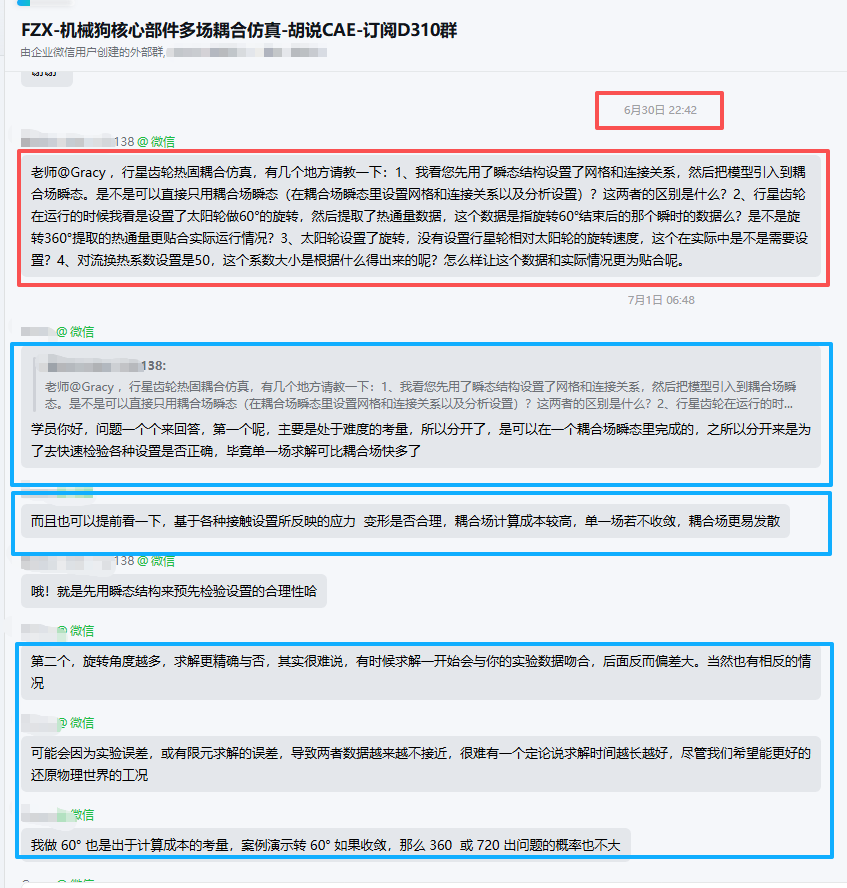

导读：深夜22:42，VIP答疑群里弹出一条消息——「在瞬态结构与耦合场瞬态这两个分别用在哪？行星轮旋转角度只算60°的话，提取数据需要算多少？行星轮相对太阳轮的旋转速度也要设吗？对流换热系数那里50是怎么来的，要让它更贴合实际该怎么弄？」一连串的问题，像极了每一位正在做多物理场耦合仿真工程师的「日常困惑」。

这不是个例。在仿真秀「机械狗核心部件多场耦合仿真」VIP答疑群中，类似的高频问题时常都在涌现：面对电磁-热-结构多场耦合的复杂场景，仿真工具该如何选择？关键参数怎样设置才能兼顾效率与精度？边界条件如何设定才能贴近真实工况？这些来自一线工程实践的真实痛点，正是本篇文章的出发点。

本文将系统梳理四足机器人驱动关节电磁-结构耦合仿真的核心痛点、研究价值、技术难点与行业主流解决方案，希望能为你的工程实践提供一份清晰的参考地图，让耦合仿真不再「踩坑」。

一次完整的工程复盘！四足机器人/机械狗具身智能部件CAE八大解法

机器人多物理场耦合的行业痛点

当下，关于机器人领域的研究日趋火热，在四足机器人（机械狗）的研发浪潮中，驱动关节作为"动力心脏"，其性能直接决定了整机的负载能力、运动精度与续航表现。然而，随着机器人向高功率密度、高集成度方向发展，电磁力会使得结构产生变形，周期性的形变进而引起振动，结构振动会改变电机的电磁性能，同时不合理的温升也会导致材料出现不可逆的退磁……这些多物理场之间的存在强耦合效应，若仍然只对驱动关节进行单一物理场分析，已无法满足驱动关节进一步性能提升的工程需求。

研究意义：提升产品核心竞争力

提升驱动关节的可靠性与寿命

机械狗的驱动关节长期处于交变载荷下，电磁力产生的周期性应力会引发结构疲劳。传统设计中，工程师往往分别进行电磁仿真和结构校核，忽略了电磁力与结构变形之间的双向耦合作用，导致计算结果与实际工况存在显著偏差。

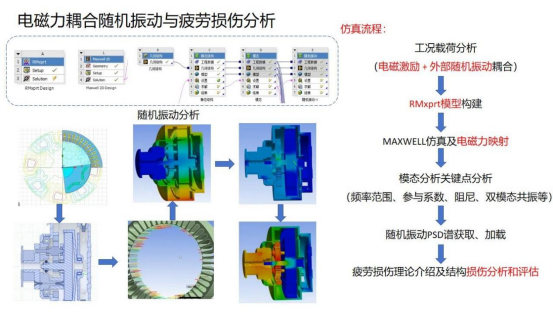

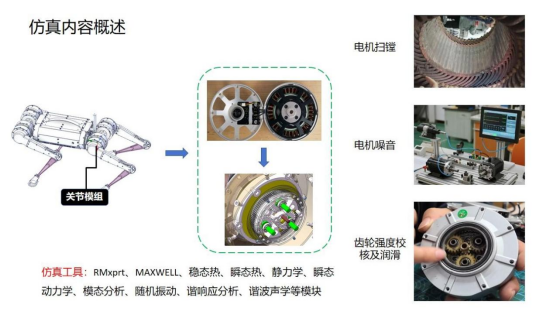

通过电磁-结构耦合仿真，可以精准预测定子齿部的电磁振动、转子的动态变形、轴承支撑的应力分布，从而在设计阶段就识别出疲劳危险点，避免样机试制后出现的扫膛、硅钢片（冲片）断裂、齿轮啮合异常、噪声明显等问题，大幅降低后续物理样机研发风险。

抑制振动噪声，提升用户体验

对于四足机器人而言，噪声水平是衡量产品品质的重要指标。而电机噪声的主要来源正是电磁力激发的结构振动——尤其是径向电磁力，它作用在定子齿上，引起结构的周期性变形，进而向外辐射出噪声。

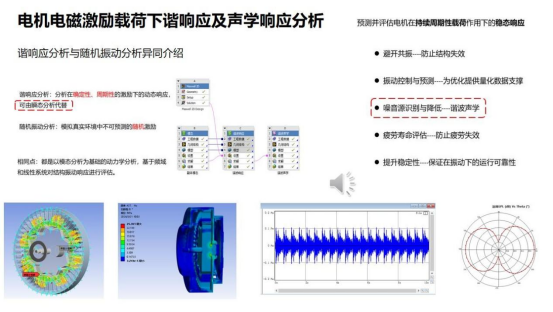

电磁-结构耦合仿真能够准确计算不同频率下的电磁力幅值，并结合结构模态分析，预测共振风险，基于分析得出的量化数据，支撑电机结构优化，如：极槽配合、斜极角度、绕组分布等参数，从源头降低电磁激励，实现机器人的"静音运行"。

支撑高功率密度设计

机械狗对关节的体积和重量有着严苛的限制，而提升驱动关节的功率密度当下的研发重点和难点。功率密度的提升往往意味着更大的电磁负荷，这会带来更强的电磁力和更严重的结构变形，如果变形过大，会导致气隙不均，甚至出现定转子扫膛的严重故障。

电磁-结构耦合仿真为高功率密度设计提供了安全边界，基于电磁结构的强耦合关系，可以精确计算不同电磁负荷下的结构变形量，确保在满足功率要求的同时，气隙偏差控制在允许范围内，实现性能与可靠性的平衡。

加速研发迭代，降低试错成本

传统的电机研发依赖"设计-试制-测试-修改"的循环，周期长、成本高。尤其是对于机械狗这种定制化程度高、批量相对较小的产品，每一轮样机迭代都意味着巨大的投入。

高精度的耦合仿真可以在虚拟环境中完成大量方案对比和参数优化，将大部分问题消灭在设计阶段。

据行业统计，成熟运用多物理场耦合仿真技术的企业，研发周期可缩短30%以上，样机试制次数减少50%，这对于快速迭代的机器人行业来说，十分重要。

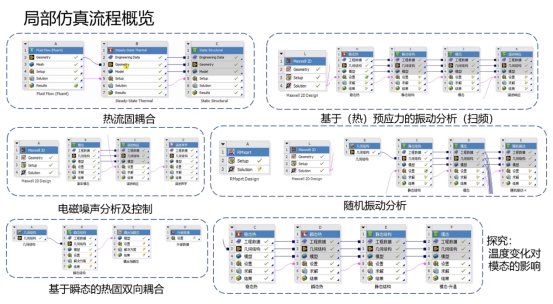

技术难点及解决方案

难点类别	技术难点详情	对应解决方案
网格空间尺度问题	气隙仅零点几毫米，整机尺寸可达几十厘米，尺寸比超100:1；气隙区域需极细网格，导致整体网格数量激增	• 分区网格划分：关键区域加密，次要区域较粗，过渡层平滑过渡 • 子模型技术：整体粗算+局部精算，边界条件插值到精细模型 • 周期对称简化：建立1/N模型，周期边界条件等效
计算时间尺度问题	电磁瞬态分析需微秒级时间步长，结构疲劳分析需关注秒级甚至分钟级累积效应，时间尺度差异巨大	• 多时间尺度算法：不同物理场采用不同时间步长，数据按需交互
材料非线性	铁芯磁导率随磁场强度变化、杨氏模量随温度变化、磁致伸缩系数具有各向异性和迟滞特性	• 材料参数实测校准：B-H曲线、磁致伸缩系数、杨氏模量等采用实测数据，而非材料库典型值 • 非线性材料本构模型：考虑磁饱和、温度相关性、磁致伸缩迟滞等效应
边界条件	轴承支撑刚度、壳体约束方式、装配预紧力等对振动特性影响显著；简化"固定约束"导致模态频率和振型偏差大	• 轴承刚度等效建模：根据轴承型号和预紧力，等效为弹簧-阻尼单元 • 弹性约束模拟：采用弹性支撑替代刚性固定约束，更接近实际工况

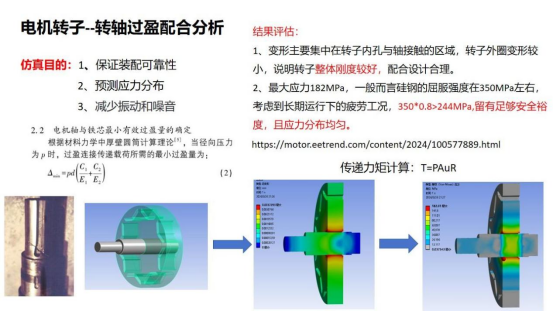

接触问题	过盈配合、螺栓连接、焊接等接触界面产生微振动和摩擦，是结构阻尼和噪声的重要来源；接触建模复杂，需大量调试经验	• 考虑装配工艺影响：通过接触分析或温度载荷等效，引入过盈配合、螺栓预紧等初始应力 • 接触阻尼建模：考虑接触面的摩擦阻尼效应，更准确预测振动衰减特性
