锂离子电池微观机理互动演示动画

自己陆续编制了很多网页应用工具：

电池设计与分析工具集

这个网页已经集成了23个小工具，涉及电池设计计算、电池机理演示、数据分析、电池游戏等方面。

最近，自己又编制了一个锂离子电池微观机理互动演示动画，先看动画：

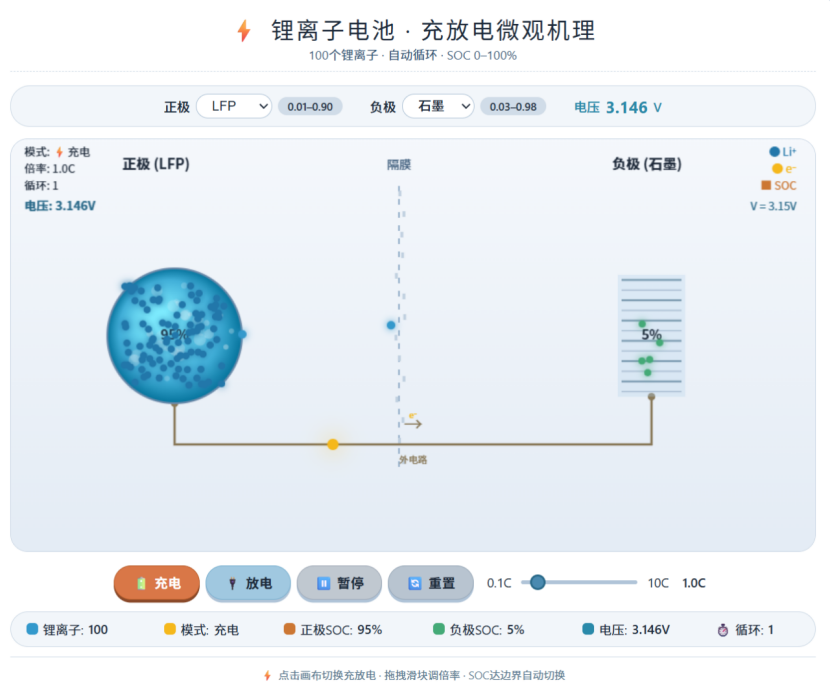

该网页应用工具界面如下图，具备以下功能：

正负极材料体系可以下拉选择常见材料，正极包括LFP、LCO、NCM、NCA；负极包括石墨、硅、锂和LTO等。程序中内嵌了这几种正负极材料的常规SOC-OCV曲线，电池显示的实时电压根据正负极材料的电势差计算。

动画演示电池再充放电过程中锂离子和电子的移动过程和方向，当充电或者放电结束时，动画自动切换成放电或充电过程，循环计数+1。点击画布也可以手动切换。状态信息即时显示充电或者放电状态，正负极归一化锂浓度状态，电池的电压等信息。动画仅演示微观机理，数据没有精确计算。调节倍率滑块可以设定不同的离子和电子移动速度，表示重放电的快慢。

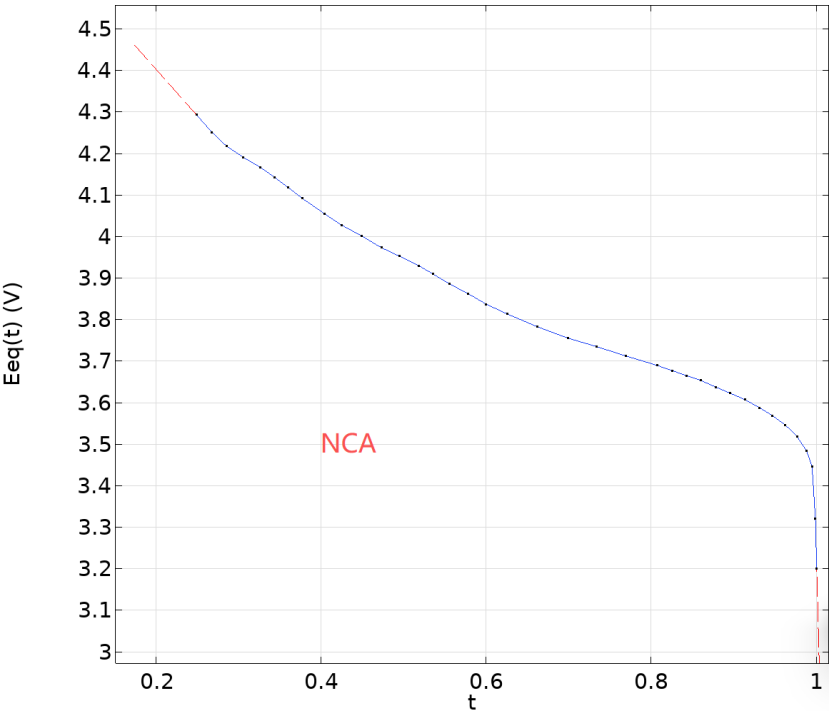

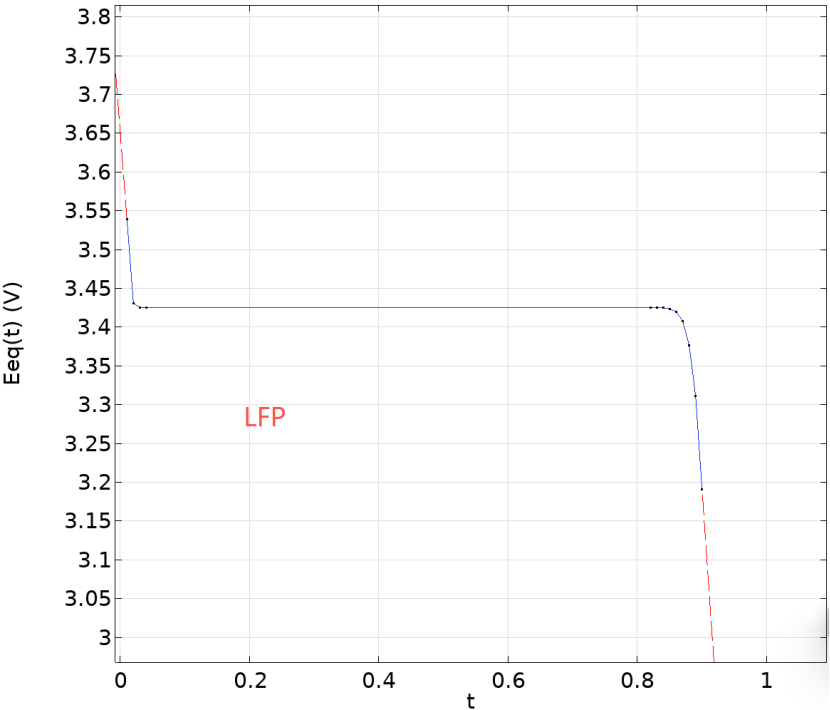

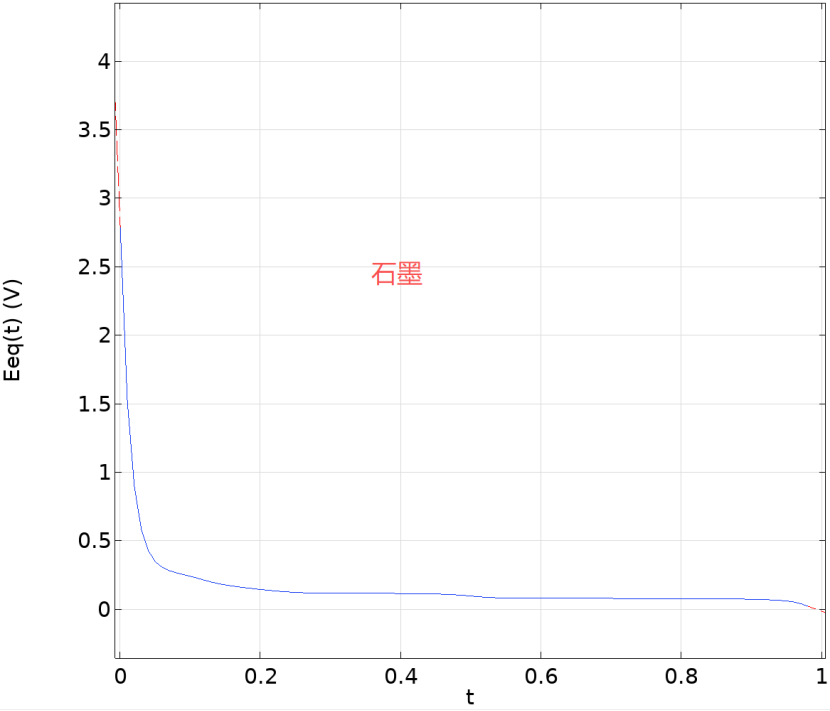

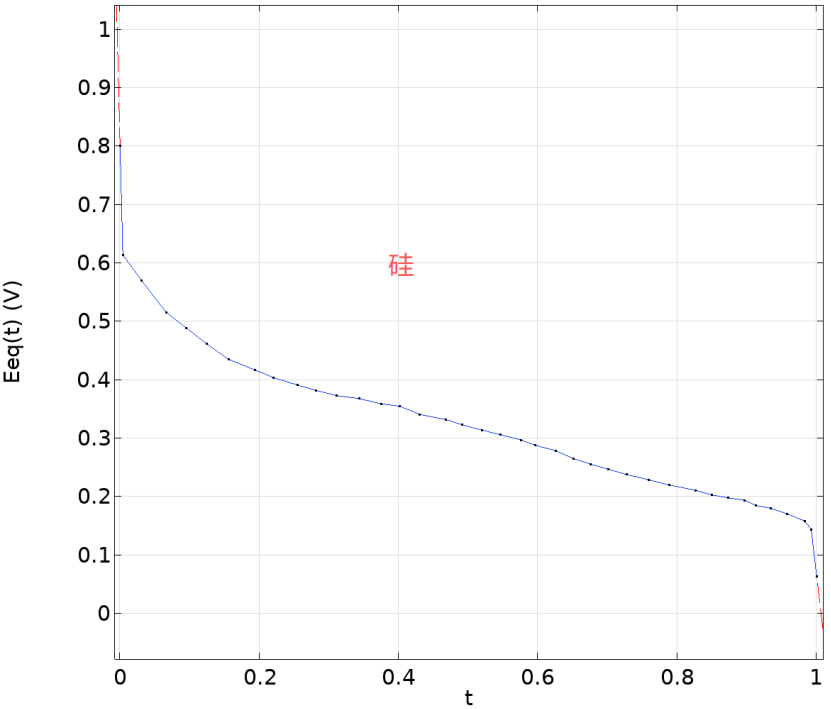

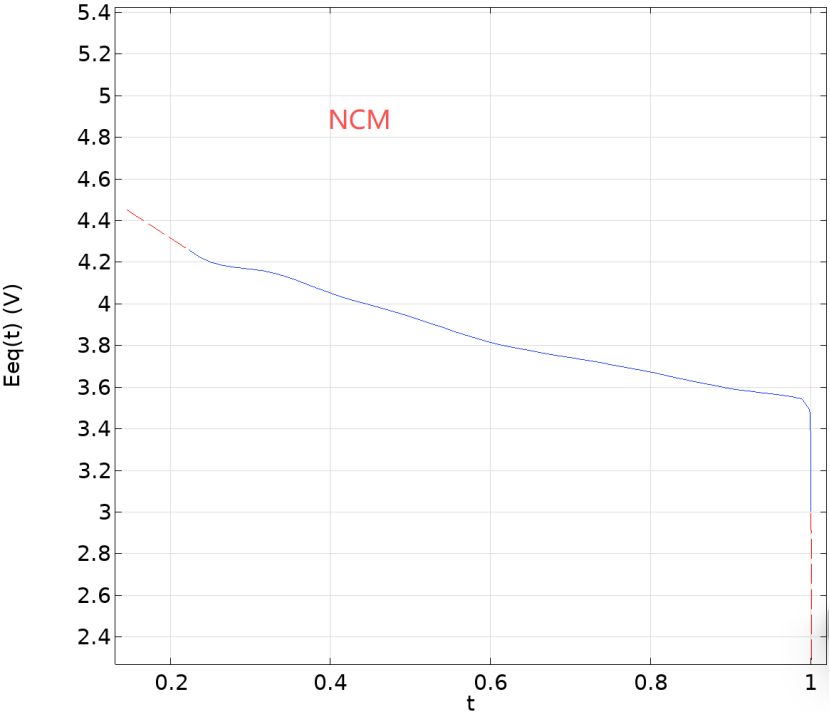

内嵌的材料开路电压曲线如下，其中t表示soc，Eeq表示开路电压。
