图形用户界面(GUI)是开展网格划分工作的核心操作载体,其布局与功能会随网格划分模式、求解模式的切换动态适配。本章聚焦网格划分模式下的界面体系,详细拆解功能区、模式切换规则、边界范围控制、裁剪平面、选择辅助工具、显示控制、实体检查与局部修补选项等核心组件的功能定义、操作方法与约束规则,旨在帮助用户快速掌握网格划分阶段的界面交互逻辑,为高效完成网格划分、质量校验与数据传输等工作提供操作指引。 |

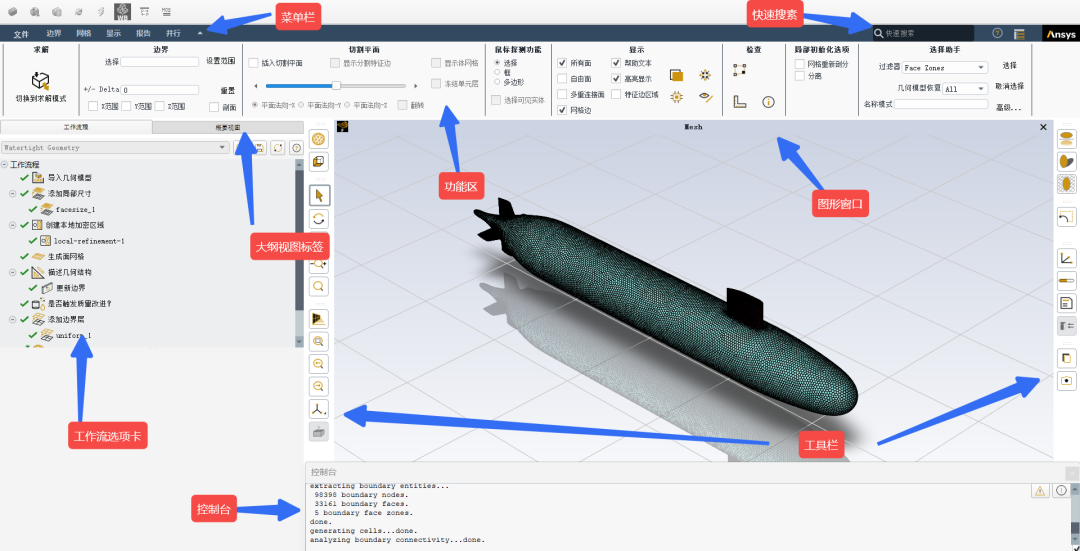

图形用户界面(GUI)的组成如图所示:用户界面组成。界面会根据当前处于网格划分模式或求解模式而发生相应变化,此处仅介绍网格模式。

用户界面组成
1.1 用户界面组件
1.1.1 功能区
网格划分模式下,功能区集成图形显示管理、模型对象/区域选择、网格修补等核心操作工具。处理CAD装配体模型时,部分网格划分工具会自动禁用。

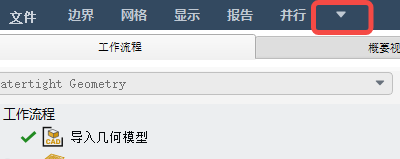

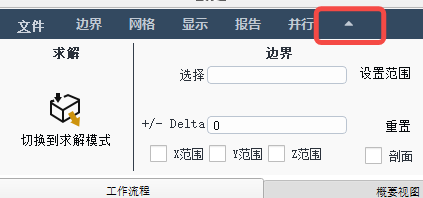

支持界面自定义优化:可点击隐藏按钮最小化功能区,扩大图形窗口显示视野;再次点击即可恢复完整功能区布局。
|
|
求解
支持从网格划分模式切换至求解模式,实现网格数据向仿真求解模块的传输,核心规则与注意事项如下:
核心传输规则:仅体网格可传输至求解模式,面网格无法传输;网格传输前必须完成网格质量检查,确认合格后再切换模式;传输过程中,悬点网格会自动转换为多面体网格。
单元区域合并要求:基于对象工作流中,仅同一体区域内的单元区域可合并;不连续、跨体区域的单元区域,需先删除对应对象,再通过「管理单元区域」对话框完成合并。
模式切换限制:网格数据传输完成后,默认无法从求解模式切回网格模式;仅求解模式未读取任何文件时,可通过switch-to-meshing-mode命令切回网格模式重新生成、传输网格。两种模式的部分用户配置不互通,切换后可能出现配置不一致问题。
指令对应:界面「切换至求解模式」按钮对应终端命令switch-to-solution-mode。
可基于模型选定对象的距离范围,图形窗口的模型显示区域,精准聚焦局部模型结构,核心操作如下:
中心选择:通过选择过滤器选定模型对象,作为显示范围的基准中心;
范围限制:在偏差输入框设置对称距离限值,也可通过X/Y/Z坐标轴复选框,实现单向定向范围约束;
状态控制:点击设置范围生效限制,点击重置取消限制,修改后需重绘视图刷新效果;
剖面关联:勾选剖面选项后,可关联网格显示范围设置,最多添加6个剖切平面(X、Y、Z方向各2个),支持非对称位置调节。

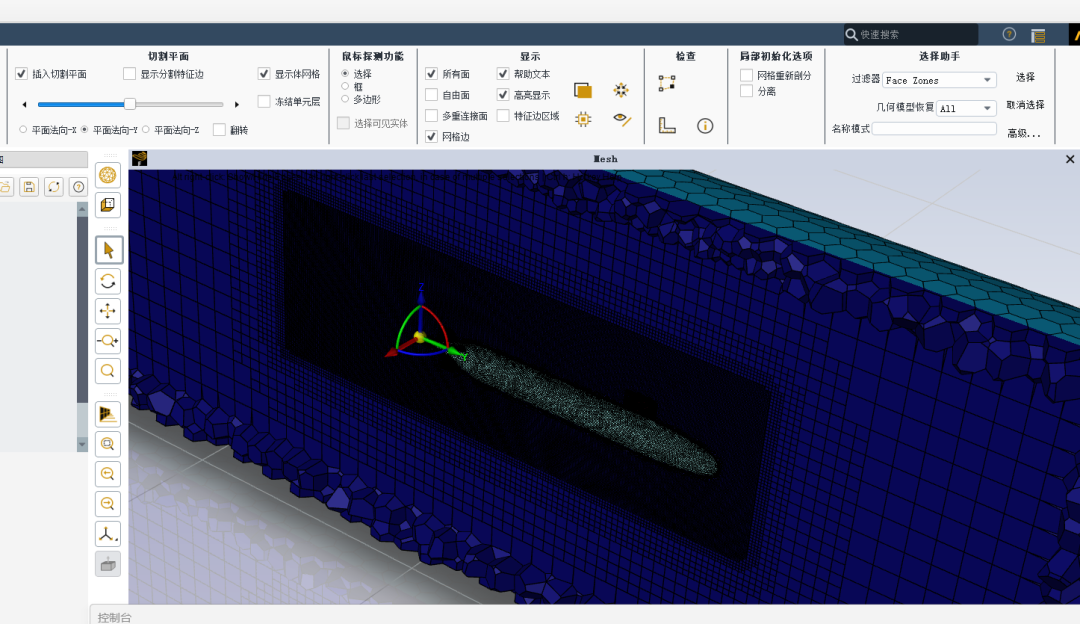

裁剪平面(Clipping Planes)
用于沿坐标系轴向裁剪模型显示区域,隐藏冗余结构,直观观察模型内部网格与几何形态,支持交互式自定义操作。

核心操作:启用工具后,图形窗口生成带局部坐标系的裁剪平面,可通过鼠标拖拽、旋转调整平面位置与角度;支持翻转裁剪方向、显示切割边线(默认关闭)。
网格图层显示:可开启「绘制单元层」功能,在裁剪平面上展示一层体网格单元,搭配冻结功能可固定图层显示,不受其他视图操作影响;也可针对性展示指定单元区域的网格图层。
关键设置与快捷键:裁剪平面法向固定为局部坐标系X轴,与全局坐标系可能存在偏差;通过F10快捷键或对应终端命令,可切换坐标系显示状态;可在软件首选项中修改坐标系工具大小,修改后需重启软件生效;可通过专属终端命令隐藏裁剪平面工具。

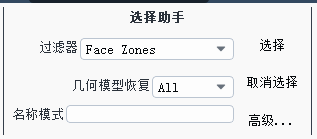

适配各类模型区域、实体的精准筛选,支持多维度条件匹配,广泛适用于单元区域、边界区域等所有含对象列表的操作对话框。

基础筛选:通过下拉过滤器选定面区域、边区域、模型对象等实体类型,搭配名称匹配规则快速检索目标;筛选面区域时,可结合几何修复功能精准筛选合规实体;
高级筛选:点击高级选项,可基于实体数量、面区域最大/最小面积等量化条件,拓展筛选范围,适配精细化建模需求。
鼠标探测功能(Mouse Probe Function)
使用“鼠标探测功能”组设置鼠标探测键的行为。

四大选择模式:单选(精准选取单个实体并录入操作列表)、框选(选取矩形区域内所有实体)、多边形选择(自定义多边形范围选取实体)、可见实体选择(仅选取视图无遮挡的实体,默认关闭)。
特殊注意事项:网格不连续时,无论实体是否遮挡,都会被全部选中;可视化选择仅本地生效,远程操作会触发系统警告。

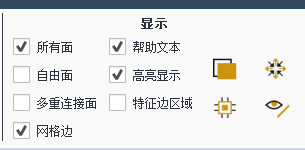

显示(Display)
包含控制图形窗口显示的各项选项。

所有面
启用或禁用可见区域/对象中所有面的显示,并按区域类型着色。
自由面
启用或禁用可见区域/对象中自由面的显示与高亮。自由面指至少有一条边未与相邻面共享的面。
多重连接面
启用或禁用可见区域/对象中多重连接面及其节点的显示。多重连接面是指与多于一个其他面共享边的边界面;多重连接节点是指位于多重连接边上(即被两个以上边界面共享)的节点。
网格边
启用或禁用可见区域/对象中面边线的显示。该选项需与“所有面”配合使用。
帮助文本
启用或禁用工具按钮或快捷键的帮助文本。单击按钮(或按快捷键)选中命令时,会显示详细帮助信息,直至命令完成或切换其他命令。
高亮显示
启用或禁用对树形结构中选中的对象、面区域标签、体区域或单元区域的高亮显示。
特征边区域
启用或禁用构成图形窗口中对象的特征边区域显示。
透明度
根据当前选择集模式切换选中对象/区域的透明度。若未选中任何对象/区域,则整个几何变为透明,以便查看内部对象/区域。
爆炸图
在普通视图与几何对象爆炸视图之间切换。
边区域选择模式
启用或禁用边区域选择模式,该模式下仅允许选择边区域实体。
边线
独立显示或隐藏所选区域和对象上的边线。若未选中对象/区域,则显示/隐藏当前显示区域/对象的边线。
检查(Examine)
包含获取所选实体详细信息的选项。

质心
在控制台输出所选面的质心坐标,同样适用于边和节点。
距离
计算并显示两个选定位置或节点之间的距离。
实体信息
在信息窗口输出所选实体的详细信息。更多内容参见“实体信息”。此外,若选定区域或对象已设为目标,此操作将切换其标识颜色。
包含适用于修补工具的附加选项。

重新划分网格
对修补区域执行自动重新网格划分。
分离
为新生成的面创建独立的面区域/对象。可在“修补选项”对话框中设置对象/区域的细分粒度与类型(详情参见“使用修补选项对话框”)。
