基于 Maxwell 空心杯电枢无槽无刷永磁直流电动机电磁设计
市场前景：从“百亿”级稳健市场迈向“千亿”级新兴蓝海
市场范围 | 市场现状与规模 | 主要增长驱动 |
全球市场 | 2025年预计达约47.5亿元。灵巧手细分市场2025年约10.01亿美元，预计以8.0%的CAGR增长至2032年的17.04亿美元。 | 医疗设备、工业自动化的持续升级 |
中国市场 | 2025年市场规模预计30亿元至59亿元。医疗行业占比35%，军工行业占比30%。 | 医疗、军工、航空航天等传统高端领域 |

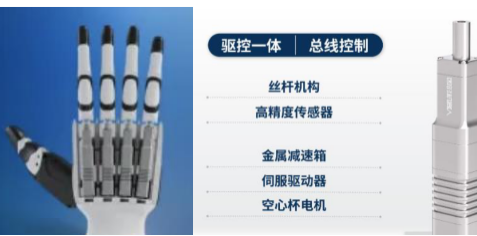

人形机器人领域 | 单台机器人灵巧手需要12个以上空心杯电机。 | 人形机器人的量产预期将打开百亿级甚至千亿级市场空间 |
核心优势：性能卓越的“动力心脏”
优势维度 | 核心指标 | 技术原因 | 工程价值 |
超高效率 | 能量转换效率突破92% | 无铁芯损耗+ 电磁设计优化 | 显著节能，延长电池续航 |
极速响应 | 机械时间常数可达毫秒级 | 转子转动惯量极低 | 实现精准的快速启停和调速 |
极致平稳 | 无齿槽效应 | 无铁芯，从根本上消除了转矩脉动 | 实现超低转速下的平稳运行 |
高功率密度 | 体积小、重量轻 | 紧凑的电磁结构设计 | 便于在空间受限的设备中集成 |
空心杯电机电磁设计
绕组类型 | 线圈模型 | 绕组系数 | 几何特征 | 核心工艺 |
直绕组 |
| 短距系数 分布系数 | 导线沿轴向直线缠绕，结构简单，端部线圈较厚、排列松散 | 工艺最传统，但难以实现高精度自动绕线，多依赖半手工操作，导致一致性差 |
斜绕组 |
| 短距系数 斜槽系数 分布系数 | 导线沿圆周方向斜向缠绕，端部尺寸极小，结构高度紧凑 | 绕线路径规则，易于实现高速自动化生产，当前主流绕线机多采用此方式 |
菱形绕组 |
| 线圈呈“马鞍状”紧密贴合在磁钢表面，形成完美的电磁耦合 | 需专用模具、超高张力控制和毫米级定位精度，绕制难度极高 | |
六边形绕组 |
| 由菱形等绕组发展而来，在消除端部叠加方面表现优异 | 整体上是一种优化的折衷方案，针对特定应用场景 |
对于斜边位置的短距系数，不同的轴向位置，其短距系数不同，可以短距系数是斜边轴向位置的函数，一般可用平均短距系数处理，公式如下：式中，c为周向方向斜过的距离；
斜边位置除了短距系数之外，还存在斜槽系数，公式如下：
对于分布系数，由于没有齿槽的约束，可以认为绕组在周向方向是连续分布的，其计算公式与槽数相关；
极槽配合 | 电动势相量星型图 | 分布系数计算公式 |
2p3s |
|  |
2p6s |
|  |

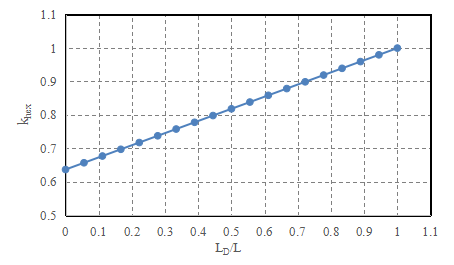

对于六边形绕组而言，其绕组系数与直线边高度与总高度相关，它是短距系数、斜槽系数、分布系数的综合，曲线如下；
以上绕组系数的详细推导，尽在课程中；
电磁模型 | 模型示意图 | 性能处理 |

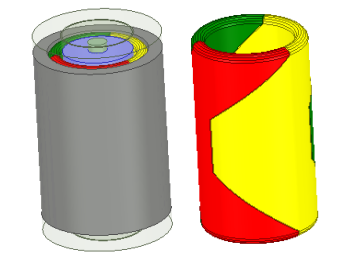

3D全绕组模型 |
| 短距、斜槽、分布已经体现在绕组模型中，不需要对计算结果进行处理； 计算时间长 |

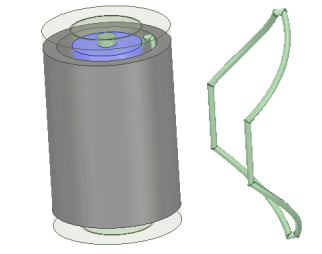

3D单匝绕组模型 |
| 结合分布系数，计算出设计结果； 计算时间适中 |
2D全绕组模型 |
| 分布系数体现绕组模型中，但是斜边部分绕组存在短距、斜槽系数，需要根据公式计算； 计算时间短 |
2D单匝绕组模型 |
| 需要使用分布系数、斜槽系数进行计算； 计算时间短 |
四种电磁模型仿真数据及计算数据如下，可以看到，四种模型的数据是一致的；
空心杯电枢绕组及绕组系数（3 讲）：短距、分布、斜槽、六边形绕组综合系数计算 无刷电机运行机制（2 讲）：有霍尔换向逻辑、无传感器转子位置检测与启动控制 核心公式完整推导（4 讲）：平均电磁转矩、反电动势、电枢电流、空载转速、异型绕组等效模型 稳态运行性能（1 讲）：机械特性、输出功率、效率曲线分析 电机主要尺寸方程（1 讲）：无槽空心杯专用尺寸匹配设计 时间常数与热管理（1 讲）：机械时间常数、热时间常数、温升计算基础
Maxwell空心杯有限元仿真全流程（4 讲）：3D/2D全绕组单匝线圈建模，空载仿真、多模型结果对比 Maxon 电机官方参数体系深度解析（2 讲）：机电常数、工作区间、温升、启动特性、选型逻辑 Maxon EC32 电机数据拆解（1 讲） OD32mm 2p6s 空心杯电机完整仿真案例（7 讲） 2D/3D 全参建模、空载磁场分析 全轴 / 半轴模型仿真对比、反电势校核 FOC 正弦驱动、方波 BLDC 驱动外电路联合瞬态仿真 绕组参数优化、负载性能校核
